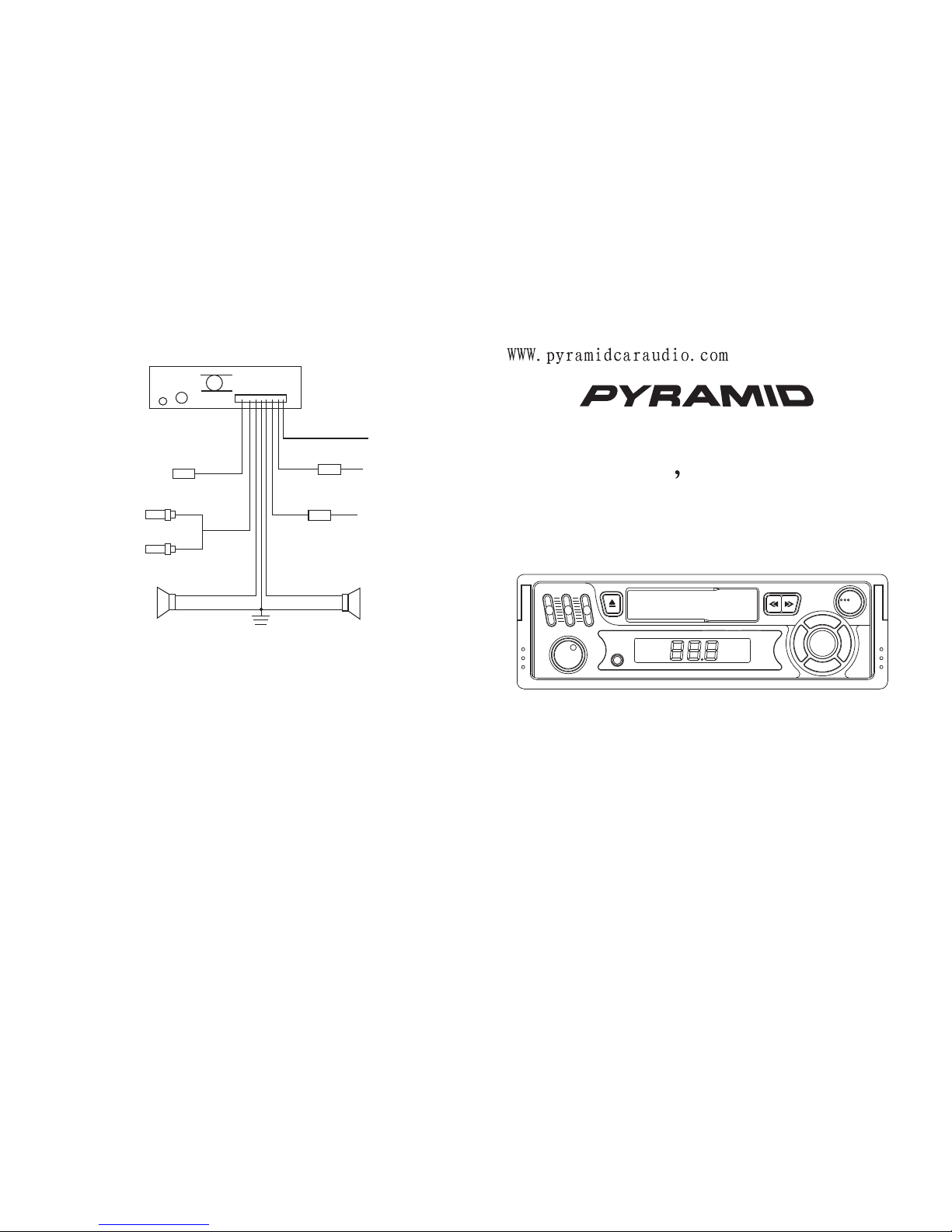

Pyramid 1906EQ Manuel utilisateur

WIRING CONNECTION

REAR CABINET

ANTENNA JACK

RCA LINE OUT

RED FUSE 3A

FUSE 0.5A

TO +12V BATTERY

B+ MEMORY

RED

YELLOW

AUTO ANT+ BLUE

+ +WHITE GRAY

BLACK

- -

WHITE

GROUND

LEFT

SPEAKER

RIGHT

SPEAKER

SPECIFICATION

GENERAL

AM SECTION

FM SECTION

Power Supply Requirements.........................DC 12Volts. Negative Ground

Chassis Dimensions.........................................181(W) X 147(D) X 53(H)

Frequency Range.........................................................88MHz - 108MHz

Frequency Range.......................................................530KHz - 1700KHz

NOTE:

Do assemble 4 ohm impedance speakers to reduce the distortion

during high volume level.

Power output................................................................90W+90W

ANTI-THEFT PULL OUT SYSTEM

CAR CASSETTE PLAYER WITH AM/FM TUNING RADIO

OWNERS MANUAL

MODEL: 1906EQ

180WATTS

10K

100

-10-10

VOL

CD IN

+10+10

TUNE

POWER

AM/FM

SYSTEM

MHzFM

CAR

2. EQ SLIDERS

Slide them up or down to adjust a perfect sound quality.

10. LCD ( LIQUID CRYSTAL DISPLAY)

11. CD IN JACK

This unit can be connected to a portable CD player through this jack.

7. 8. HOUR/MINUTE BUTTON

With time on display, press H button or M button to adjust hour or

minute in case the clock will be inaccurate.

1. PULL OUT HANDLE

12. VOLUME KNOB

Rotate the knob to increase or decrease the volume level.

5. POWER BUTTON

Press the button to turn on or off the unit.

3. EJECT BUTTON

Push it to eject the tape from the slot.

4. FAST FORWARD/REWIND PROGRAM BUTTONS

6. TUNING KNOB

Rotate it to select your desired radio station within FM/AM.

9. AM/FM BUTTON

Press the button for AM or FM reception.

LOCATION AND FUNCTION OF CONTROLS

1 2 3 4 5 6

8 91011

Press one of them to fast forward or rewind the tape, during forward

or rewind state, press the other key to resume playing state.

Press them together at the same time to switch from one side of the

tape to the other side. HEX BOLT

HEX NUT

PLAIN WASHER

TAPPING SCREW

SPRING WASHER

CONSOLE

METAL MOUNTING STRAP

DASH BOARD

SLIDE BRACKET HOUSING

INSTALLATION

10K

100

-10-10

VOL

CD IN

+10+10

TUNE

POWER

AM/FM

SYSTEM

MHzFM

CAR
