ProLights PIXROLL12TRI Manuel utilisateur

ENIT

Manuale Utente

User Manual

PIXROLL12TRI

LINEAR MOTORIZED PROJECTOR

REV.001-05/13

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

PIXROLL 12TRI

• PIXROLL12TRI

• Staa di ssaggio

• Cavo di alimenatazione

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Modalità musicale

3. 6 Preset color

3. 7 Modalità static color

3. 8 Modalità DMX

3. 9 Indirizzamento DMX

3. 10 Altre funzioni

3. 11 Collegamenti della linea DMX

3. 12 Costruzione del terminatore DMX

3. 13 Tabella canali DMX

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

Certiﬁcato di garanzia

PIXROLL 12TRI

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato.Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Questo prodotto è solo per uso interno. Per prevenire il rischio di incendi o scosse elettriche, non espor-

re il prodotto alla pioggia o all’umidità.

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50 cm e non devono

essere ostruite, in nessun caso, le aperture d’aerazione.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

PIXROLL 12TRI

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

PIXROLL 12TRI

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

PIXROLL12TRI è un proiettore lineare motorizzato, realizzato per unire potenza e versatilità alle barre LED

tradizionali. La sorgente luminosa si compone di 12x3W RGB/FC LED controllabili di pixel in pixel, con in-

clinazione del tilt controllabile in DMX di 250°. La motorizzazione dell’asse tilt permette un’avanzata gene-

razione eetti come partizioni, barriere o porte virtuali mobili. Numerosi eetti dinamici pre-programmati

sono disponibili nella memoria interna di PIXROLL12TRI e possono essere riprodotti in diverse modalità e

macro colori. PIXROLL12TRI è un proiettore ideale per l’illuminazione di scenograe, eetti pixel mapping

dinamici e blinders.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 12 x 3W RGB/FC LED ad alta resa luminosa

• Angolo di proiezione: 16°

• Angolo di campo: 25°

• Preset temperatura colore bianco: 3200K~10’000K

• Sistema di sintesi colore: miscelazione RGB/FullColor (>16 milioni di colori)

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Asse tilt motorizzato con rotazione a 250°

• Pannello di controllo tramite display LED

• Diverse congurazioni DMX disponibili (5, 6, 8, 10, 11, 14, 20, 38, 42 canali) per controllo professionale

o semplicato

- 5 canali: RGB, tilt, tilt speed

- 6 canali: RGB, dimmer, tilt, tilt speed

- 8 canali: RGB (2pix), tilt, tilt speed

- 10canali: RGB, macro, strobe, tilt, tilt speed,

- 8 canali: Dimmer, RGBW, strobe, dimmer, tilt, tilt speed, dimmer mode

- 11 canali: RGB (3pix), tilt, tilt speed

- 14 canali: RGB (4pix), tilt, tilt speed

- 20 canali: RGB (6pix), tilt, tilt speed

- 38 canali: RGB (12pix), tilt, tilt speed

- 42 canali: RGB (12pix), strobe, auto, dimmer, tilt, tilt speedobe, tilt, tilt speed

• Regolazione curva dimmer: 4 congurazioni selezionabili

• Modalità Automatica: programmi automatici preimpostati con regolazione velocità

• Modalità colori statici: riproduzione statica di un colore

• Modalità Master/Slave: per il controllo di più unità collegate in catena

• Modalità Sound: attivazione musicale tramite microfono interno, controllo sensibilità

• Passaggio lineare“stepless”dei valori sui canali DMX

• Frequenza dei diodi anti-icker (400Hz) per videoriprese

Corpo e alimentazione

• Corpo in alluminio, grado di protezione: IP33

• Rareddamento ad aria ltrata forzata con ventole silenziate

• Riposizionamento automatico degli eetti in seguito a spostamenti accidentali

PIXROLL 12TRI

• Sospensione e ssaggio: qualsiasi posizione per mezzo di supporti omega (inclusi) con sistema di ag-

gancio“quick lock”

• Alimentazione:100-240V 50/60Hz

• Cablaggio IN/OUT alimentazione e segnale attraverso connessioni XLR3p/VDE

• Assorbimento medio: 61W (output no a 16 proiettori)

• Peso: 5kg

• Dimensioni (LxAxP): 1040X66X187mm

1040

187

Fig.1

PIXROLL 12TRI

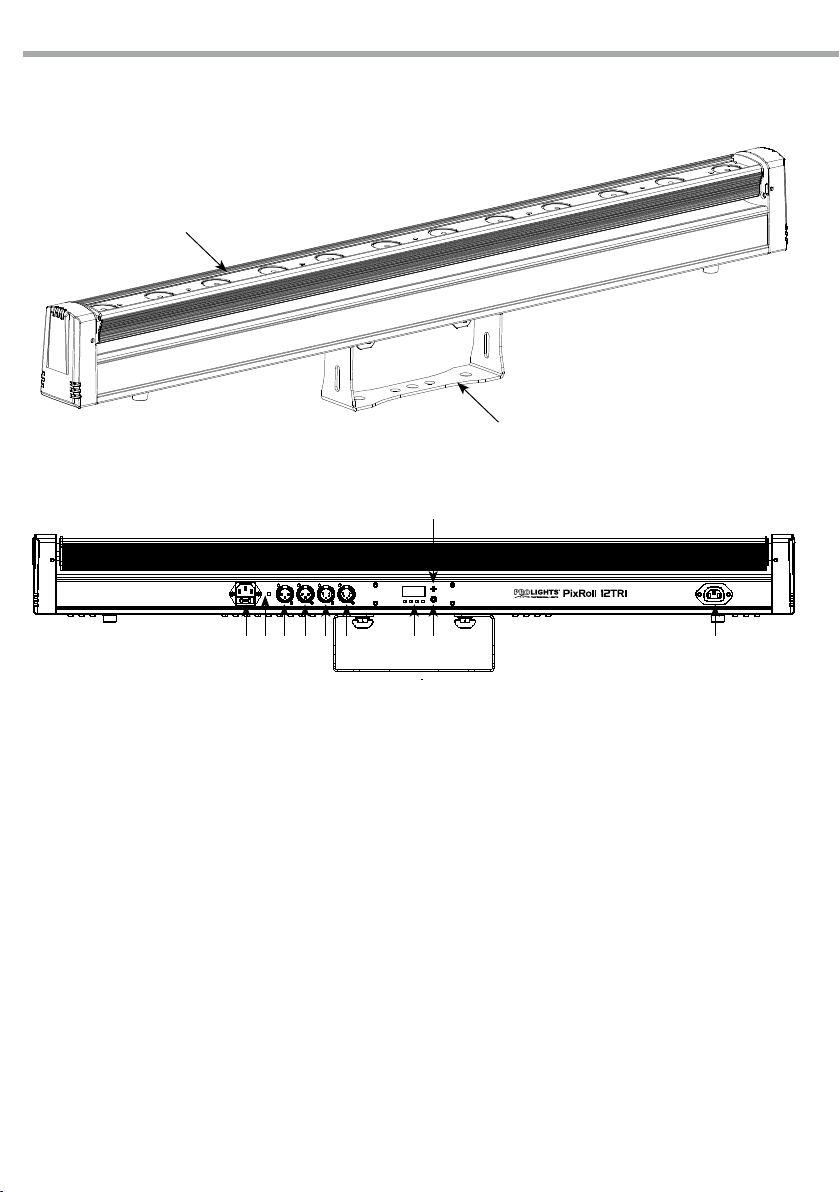

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

3 54 6 7 8 9 10

Fig.2

Pannello posteriore

1. BARRA LED

2. STAFFA DI MONTAGGIO

3. POWER IN spina da pannello VDE per

il collegamento ad una presa di rete

(AC230V~/50-60Hz) tramite il cavo rete

in dotazione. Accanto la spina si trova il

portafusibile. Sostituire un fusibile difettoso

solo con uno dello stesso tipo (T2A).

4. GND POINT usato per la messa a terra del

dispositivo.

5. DMX IN (XLR a 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

6. DMX OUT (XLR a 3 poli):

1= massa, 2 = DMX -, 3 = DMX +

7. DMX IN (XLR a 5 poli):

1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

8. DMX OUT (XLR a 5 poli):

1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

9. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni.

10. MICROFONO per il comando tramite la musica

11. REGOLATORE SENSIBILITÀ AUDIO nella

modalità sound

12. POWER OUT: output alimentazione per

connessione di più unità in serie: no a 16

proiettori a 220V.

PIXROLL 12TRI

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Il PIXROLL12TRI può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio staf-

fa (g.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei

supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare

almeno 10 volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-

rare i 20 cm.

Fig.3

GANCI

ALISCAFF

CAVO DI

SICUREZZA

PIXROLL 12TRI

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il PIXROLL12TRI, inserire la spina del cavo di alimentazione in una presa di rete (240V~

50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente

il suo programma. Per spegnere il PIXROLL12TRI, staccare la spina dalla presa di rete. Per maggiore como-

dità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Il proiettore PIXROLL12TRI dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di

controllo (g.4).

Fig.4

MENU UP DOWN ENTER

Per scorrere il menu principale

o tornare ad una opzione del

menu precedente

Per aumentare il valore della

funzione stessa

Per diminuire il valore della

funzione

Per attivare una funzione e

per memorizzare un valore

Table des matières

Langues :

Autres manuels ProLights Projecteur

ProLights

ProLights ARCHITAINMENT ARCLED7314TRI Manuel utilisateur

ProLights

ProLights Z2500DIGITAL Manuel utilisateur

ProLights

ProLights ARCLED7513QZOOM Manuel utilisateur

ProLights

ProLights ECLFR2KPTU-DY Manuel utilisateur

ProLights

ProLights MOSAICO Manuel utilisateur

ProLights

ProLights TRIBE VISUALGOB Manuel utilisateur

ProLights

ProLights ARCLED7337ZOOM Manuel utilisateur

ProLights

ProLights FLATCOB40 Manuel utilisateur

ProLights

ProLights ARCLED338PIX Manuel utilisateur

ProLights

ProLights PROMOBEAM Manuel utilisateur

ProLights

ProLights ARCLED2342RGBW Manuel utilisateur

ProLights

ProLights FLATCOB80UV Manuel utilisateur

ProLights

ProLights ATMOSFERA903 Manuel utilisateur

ProLights

ProLights RADION Manuel utilisateur

ProLights

ProLights ECLFR2KPTW Manuel utilisateur

ProLights

ProLights STUDIOCOBPLUSDY Manuel utilisateur

ProLights

ProLights EVO392FL Manuel utilisateur

ProLights

ProLights QUADPRO18TRI Manuel utilisateur

ProLights

ProLights LDOD251 Manuel utilisateur

ProLights

ProLights ATMOSFERA 1803 Manuel utilisateur

ProLights

ProLights LSID133 Manuel utilisateur

ProLights

ProLights ARCLED4312WX Manuel utilisateur

ProLights

ProLights ARCLED1318FC Manuel utilisateur

ProLights

ProLights ARCLED7507QZOOM Manuel utilisateur

Manuels Projecteur populaires d'autres marques

iEmmet

iEmmet MP-312 Manuel utilisateur

Epson

Epson VS400 Manuel utilisateur

Sony

Sony VPL-HS10 Marketing Specifications & Features Manuel utilisateur

Sony

Sony VPL-HW65ES Manuel de service

Toshiba

Toshiba TLP-791U Manuel utilisateur

Philips

Philips LC1341 Guide de référence

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Manuel utilisateur

NEC

NEC NP600S EDU Manuel utilisateur

BenQ

BenQ SH753P Manuel utilisateur

Eiki

Eiki EK-623U series Manuel utilisateur

Epson

Epson PowerLite Pro Cinema 6020UB Manuel utilisateur

Epson

Epson PowerLite Home Cinema 705HD Manuel utilisateur

Christie

Christie LHD700 Manuel utilisateur

Navitar

Navitar FX Manuel utilisateur

InFocus

InFocus LitePro 560 Manuel utilisateur

Sony

Sony SRX-R815P Manuel utilisateur

Vivitar

Vivitar DP1500 X Manuel utilisateur

Acer

Acer C20 Series Manuel utilisateur
