ARCLED7507Q2ZSC

• ARCLED7507Q2ZSC

• Estensione cavo di alimentazione

• Estensione cavo di segnale

• Staa di ssaggio (2pz.)

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Modalità Master/Slave

3. 6 Collegamento

3. 7 Congurazione canali DMX

3. 8 Modalità DMX

3. 9 Impostazione dell'indirizzo di start

3. 10 Collegamenti della linea DMX

3. 11 Costruzione del terminatore DMX

3. 12 Canali DMX

3. 13 Congurazione Static

3. 14 Editing programmi personalizzati

3. 15 Funzioni speciali

3. 16 Calibrazione

3. 17 Funzione zoom

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Risoluzione dei problemi

5 Appendice

5. 1 Vista esplosa

Certicato di garanzia

ARCLED7507Q2ZSC

ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore a 45°C e -20°C .

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-

siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel

paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

ARCLED7507Q2ZSC

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-

te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi

dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile

consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere

alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato

compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia

è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-

rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;

provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni

diretti o indiretti eventualmente derivanti dalla difettosità.

ARCLED7507Q2ZSC

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

ARCLED7507Q2ZSC è un ParLED zoom di nuova generazione, ideato per il rental, dal concept versatile per

illuminazione in stage ed architetturale, in ambienti di grandi e medie dimensioni, sia indoor che outdoor.

ARCLED7507Q2ZSC ore performance senza precedenti, impiega infatti 7x15W LED Osram Ostar RGBW/

FullColor ed un gruppo ottico ad alta ecienza con sistema zoom 8°-40° per applicazioni come washer,

beamer o entrambi nello stesso stage-plot.Il sistema di sintesi colore, i preset di bianco 2800K-10000K, 5

preset di curva dimmer e la totale assenza di ventole rendono ARCLED7507Q2ZSC adatto per disegni luce

con requisiti di alte performance.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 7x15W LED OSRAM Ostar RGBW/FullColor

• Lumens: 1500lm

• Lux: 12590@2m

• Diodi LED ad alta ecienza, con colori più vividi e minore assorbimento energetico delle lampade

tradizionali

• Sistema di sintesi colore: miscelazione RGBW FullColor (>16 milioni di colori) per possibilità cromatiche

illimitate e controllo della temperatura di bianco

• Preset temperatura colore bianco: 2800K~10000K

• Angolo di proiezione: 8°-40° Zoom

• Angolo di campo: 11°-43° Zoom

• Zoom elettronico lineare con sistema motorizzato di scorrimento pannello lenti

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Diverse congurazioni DMX disponibili (3, 4, 5, 7, 12, 17 canali) per controllo professionale o sempli-

cato

- TOUR (12 canali): Dimmer, RGBW, macro, strobe, auto, auto speed, dimmer curve, zoom, zoom reset

- TR16 (17 canali): Dimmer, Dimmer ne, RGBW, RGBW ne, macro, strobe, auto, auto speed, dimmer

curve, zoom, zoom reset

- ARC.1 (3 canali): RGB

- AR1.D (4 canali): Dimmer, RGB

- ARC.2 (4 canali): RGBW

- AR2.D (5 canali): Dimmer, RGBW

- AR2.S (5 canali): Dimmer, RGBW, strobe

- HSV (3 canali): HSV

- AR2.Z (7 canali): Dimmer, RGBW, zoom, zoom reset

- FULL (25 canali): Dimmer, Dimmer ne, RGBW, RGBW ne 1, RGBW ne 2, macro, strobe, auto, auto

speed, dimmer curve, zoom, zoom reset

• Controllo a sezioni semi-anelli

• Interfaccia di controllo mediante display LED per esecuzione dei programmi automatici, scelta dei co-

lori statici, memorizzazione di show personalizzati, calibrazione preset colori

• Regolazione curva dimmer: 5 congurazioni selezionabili

• Modalità Master/Slave con più unità collegate

• Passaggio lineare “step less”dei valori sui canali DMX

• Frequenza dei diodi anti-icker (400Hz)

ARCLED7507Q2ZSC

• Silenziosità di funzionamento, proiettore privo di ventole e struttura disegnata per avere una dissipa-

zione a convezione naturale

Corpo e alimentazione

• Corpo in alluminio ad alta resistenza progettato per utilizzo di lunga durata ed in condizioni limite

• Pannello frontale: realizzato in vetro temperato

• Grado di isolamento: IP67 (IP) - IP54 (TZ)

• Bilanciamento temperatura e pressione attraverso valvole di sato GORE micro-forate

• Cavi di alimentazione (shuko) e segnale (xlr-3p) inclusi

• Doppia staa per il ssaggio in sospensione e per il posizionamento del proiettore da terra

• Alimentazione: 100-240V 50/60Hz

• Condizioni di esercizio: -40/45°

• Output alimentazione per connessione di più unità in serie: no a 24 proiettori a 230V

• Consumo ad emissione massima: 105W

• Peso: 7 kg

• Dimensioni (LxAxP): 190x324x228 mm

ARCLED7507Q2ZSC

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

Fig.1Pannello Posteriore

1. STAFFA DI MONTAGGIO

2. MANOPOLA DI FISSAGGIO per la staa di

montaggio

3. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni

4. DMX IN (XLR a 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

5. DMX OUT (XLR a 3 poli):

1= massa, 2 = DMX -, 3 = DMX +

6. POWER IN: per il collegamento ad una presa di

rete (100-240V~/50-60Hz) tramite il cavo rete

in dotazione.

7. POWER OUT: output alimentazione per

connessione di più unità in serie.

8. SAFETY EYE per l'aggancio al cavo di sicurezza

DMX IN DMX OUT

POWER OUTPOWER IN

MENU UP DOWNENTER

ARCLED7507Q2ZSC

Fig.2

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

L’ ARCLED7507Q2ZSC può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio

sulla doppia staa (g.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio

occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente

e supportare almeno 10 volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-

rare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).

ARCLED7507Q2ZSC

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere l’ ARCLED7507Q2ZSC, collegare l’estensione POWER IN al cavo di alimentazione e inseri-

re la spina in una presa di rete (100-240V~/50-60Hz). L’unità può essere comandata da un unità DMX di

comando luce oppure svolgere autonomamente il suo programma. Per spegnere l’ ARCLED7507Q2ZSC,

staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa

comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

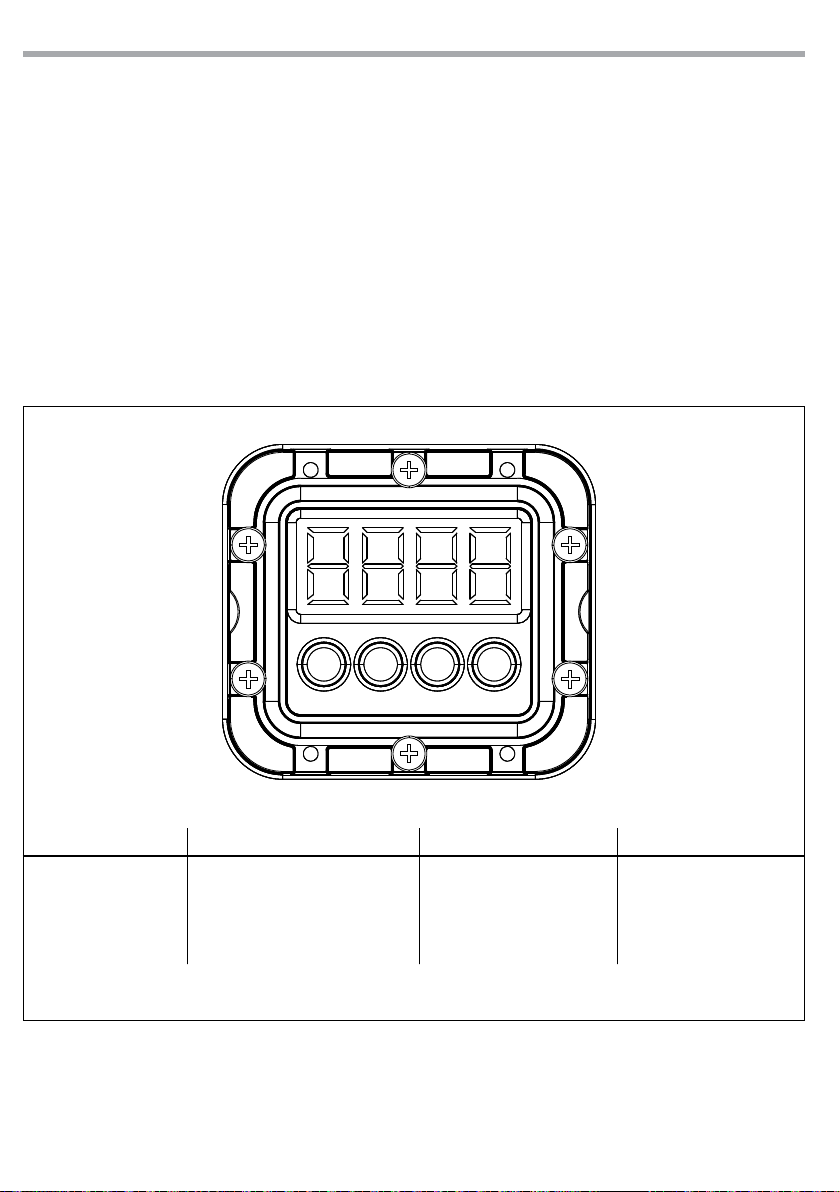

L’ARCLED7507Q2ZSC dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di con-

trollo (g.3).

Fig.3 - Funzione dei tasti

MENU ENTER UP DOWN

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per entrare nel menu selezionato o

confermare il valore attuale della

funzione o l'opzione all'interno di

un menu

Per scorrere attraverso le

diverse funzioni in ordine

discendente o aumentare il

valore della funzione stessa

Per scorrere attraverso le

diverse funzioni in ordine

ascendente o diminuire il

valore della funzione stessa

MENU UP DOWNENTER

Table des matières

Langues :

Autres manuels ProLights Projecteur

ProLights

ProLights Mosaico FX100GY FC Manuel utilisateur

ProLights

ProLights ECLFR2KPTW Manuel utilisateur

ProLights

ProLights Sniper Manuel utilisateur

ProLights

ProLights ARCLED1107RGBW Manuel utilisateur

ProLights

ProLights Zenith 700SPOT Manuel utilisateur

ProLights

ProLights PIXROLL12TRI Manuel utilisateur

ProLights

ProLights PROMOBEAM Manuel utilisateur

ProLights

ProLights Mosaico FX100 Series Manuel utilisateur

ProLights

ProLights ARCHITAINMENT ARCLED7314TRI Manuel utilisateur

ProLights

ProLights Mosaico FX100FC Series Manuel utilisateur

ProLights

ProLights LSID133 Manuel utilisateur

ProLights

ProLights STUDIOCOBPLUSTU Manuel utilisateur

ProLights

ProLights ATMOSFERA 1803 Manuel utilisateur

ProLights

ProLights ARCLED7507QZOOM Manuel utilisateur

ProLights

ProLights LSOD2312 Manuel utilisateur

ProLights

ProLights ARCLED3404 Manuel utilisateur

ProLights

ProLights ARCLED4312WX Manuel utilisateur

ProLights

ProLights STUDIOCOB TU-DY Manuel utilisateur

ProLights

ProLights ARCLED338PIX Manuel utilisateur

ProLights

ProLights ARCLED9336RGB Manuel utilisateur

ProLights

ProLights ARCLED9372RGB Manuel utilisateur

ProLights

ProLights ARCLED1101Q Manuel utilisateur

ProLights

ProLights EVO392FL Manuel utilisateur

ProLights

ProLights ARCLED2136RGB Manuel utilisateur

Manuels Projecteur populaires d'autres marques

iEmmet

iEmmet MP-312 Manuel utilisateur

Epson

Epson VS400 Manuel utilisateur

Sony

Sony VPL-HS10 Marketing Specifications & Features Manuel utilisateur

Sony

Sony VPL-HW65ES Manuel de service

Toshiba

Toshiba TLP-791U Manuel utilisateur

Philips

Philips LC1341 Guide de référence

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Manuel utilisateur

NEC

NEC NP600S EDU Manuel utilisateur

BenQ

BenQ SH753P Manuel utilisateur

Eiki

Eiki EK-623U series Manuel utilisateur

Epson

Epson PowerLite Pro Cinema 6020UB Manuel utilisateur

Epson

Epson PowerLite Home Cinema 705HD Manuel utilisateur

Christie

Christie LHD700 Manuel utilisateur

Navitar

Navitar FX Manuel utilisateur

InFocus

InFocus LitePro 560 Manuel utilisateur

Sony

Sony SRX-R815P Manuel utilisateur

Vivitar

Vivitar DP1500 X Manuel utilisateur

Acer

Acer C20 Series Manuel utilisateur
