PROEL PAR64 Manuel utilisateur

MANUALE UTENTE – USER’S MANUAL

Rev. 09/06

PROIETTORE PAR64 LUNGO

PAR64 PROJECTOR

LONG

Code : PLC64AL / BK

INDICE:

DESCRIZIONE……………………………………………………………… p. 3

SPECIFICHE TECNICHE………………………………………………….. p. 3

ISTRUZIONI DI SICUREZZA………………………………………………. p. 3

ISTRUZIONI PER L’INSTALLAZIONE……………………………………. p. 4

INSERIMENTO / SOSTITUZIONE LAMPADA…………………………… p. 4

INSTALLAZIONE DEL PROIETTORE……………………………………. p. 6

CONDIZIONI D’USO………………………………………………………… p. 7

TABLE OF CONTENTS:

DESCRIPTION……………………………………………………………… p. 7

TECHNICAL SPECIFICATIONS………………………………………….. p. 7

SAFETY INSTRUCTIONS…………………………………………………. p. 7

INSTALLATION INSTRUCTIONS…………………………………………. p. 8

FITTING / EXCHANGING THE LAMP……………………………………. p. 8

RIGGING……………………………………………………………………… p.10

CONDITION OF USE……………………………………………………….. p.12

DESCRIZIONE

Grazie per aver scelto Il proiettore PAR64 lungo PLC64AL / BK

Il proiettore è destinato esclusivamente per uso professionale.

SPECIFICHE TECNICHE

-Tensione alimentazione: 230V / 50Hz

-Lampada: alogena 1000W PAR64 (PLLPP64A-B-C) – GX16d

alogena 500W PAR64 (PLLPP645V) – GX16d

ISTRUZIONI DI SICUREZZA

Attenzione, durante le fasi di uso e manutenzione, devono essere prese alcune

precauzioni onde evitare danneggiamenti alle strutture meccaniche ed elettriche

del prodotto.

Prima di utilizzare il prodotto, si prega di leggere le seguenti istruzioni. Prendere

visione del manuale d’uso e conservarlo per successive consultazioni.

Posizionare l’apparecchio al riparo dagli agenti atmosferici e a distanza di

sicurezza dall’acqua e da luoghi ad alto grado di umidità

Evitare che qualsiasi sostanza liquida vada all’interno del prodotto

Collegare il prodotto ad una linea di alimentazione adeguata, facendo uso del

cavo di rete in dotazione, controllando che sia sempre in buono stato.

Fare attenzione che il punto di alimentazione sia dotato di una efficiente presa di

terra

Disconnettere il cavo di rete se il proiettore non viene utilizzato per un lungo

periodo di tempo

L = marrone

N = blu

GND = giallo/verde

In caso di guasto o manutenzione, il proiettore deve essere ispezionato da

personale qualificato e a conoscenza delle norme sulla sicurezza.

Assicurarsi che l’apparecchio non sia collegato all’alimentazione prima di

installare la lampada o movimentare lo stesso.

Non utilizzare tensione di alimentazione o tipo di lampada diversi da quelli

indicati

Durante l’utilizzo del faro, si potrebbero generare elevate temperature. Non porre

vicino l’apparecchio oggetti infiammabili o esplosivi, non toccare il faro

direttamente con le mani.

Assicurarsi che la distanza del faro da tutti gli altri oggetti sia almeno di mt. 2,5

Non guardare direttamente la lampada, ciò potrebbe provocare danni agli occhi.

ISTRUZIONI PER L’INSTALLAZIONE

Questo prodotto è adatto per uso interno, la massima temperatura dell’ambiente

all’interno del quale deve operare deve essere inferiore a 25°C.

Prima di utilizzare per la prima volta il prodotto, aprire l’imballo per accertarsi che

non ci siano danni provocati durante il trasporto.

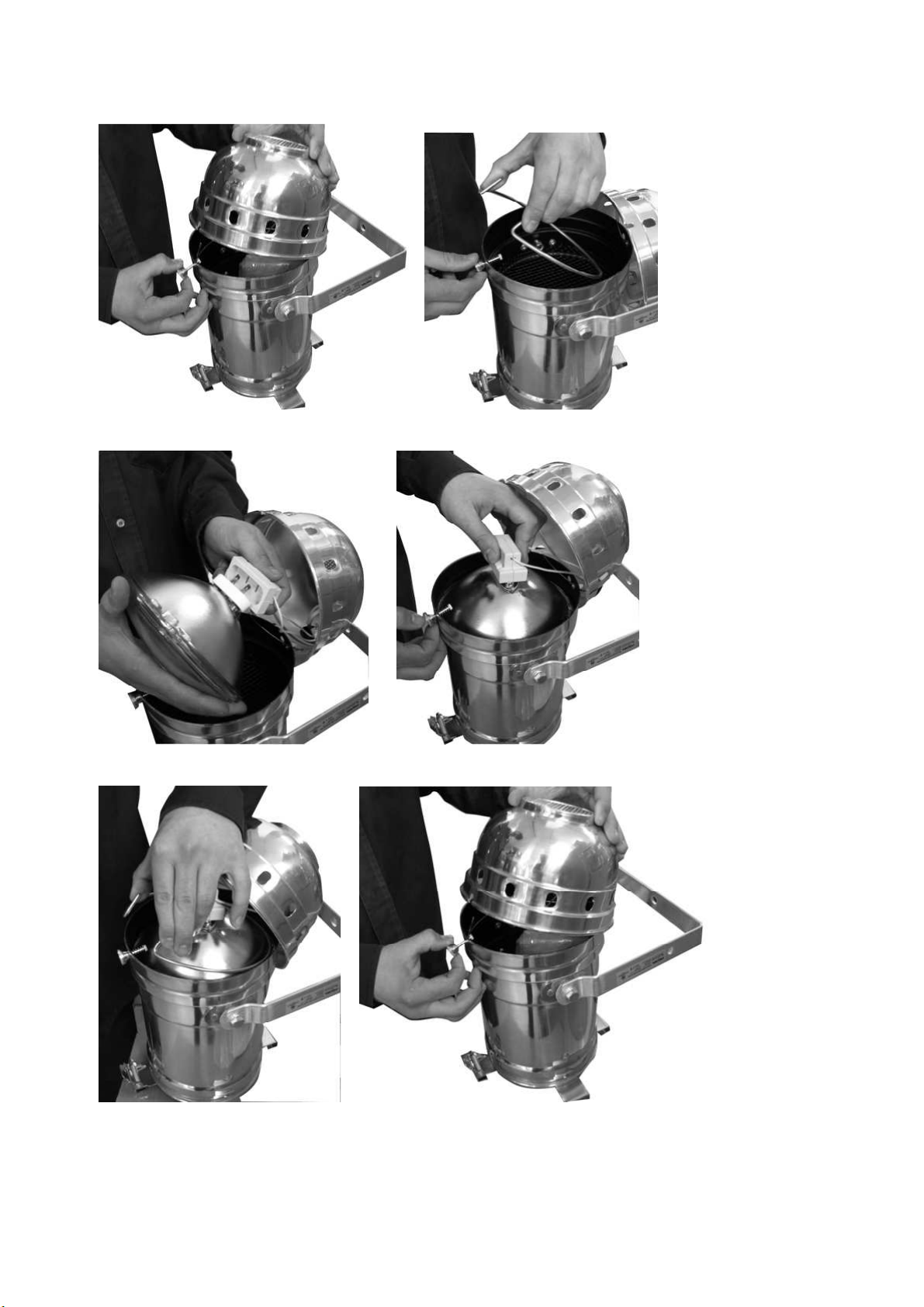

INSERIMENTO / SOSTITUZIONE LAMPADA

-Aprire il coperchio posteriore (fig.1)

-Rimuovere l’anello di bloccaggio della lampada (fig.2).

-Inserire le connessioni elettriche della lampada nel portalampada (fig.3).

-Inserire la lampada nel faro (fig.4).

-Bloccare la lampada con l’anello di bloccaggio (fig.5).

-Chiudere il coperchio posteriore (fig.6).

Prima di sostituire la lampada, assicurarsi che l’apparecchio sia scollegato dalla

rete e che la lampada si sia raffreddata (la temperatura della stessa può

raggiungere i 180°C).

fig. 1 fig.2

fig.3 fig.4

fig.5 fig.6

INSTALLAZIONE DEL PROIETTORE

PERICOLO: durante l’installazione considerare sempre le norme del proprio

Stato. L’installazione deve essere sempre eseguita da personale qualificato e a

conoscenza delle norme sulla sicurezza.

L’installazione del proiettore deve essere sempre resa sicura attraverso un

ancoraggio secondario di sicurezza (fune di sicurezza). Questo deve essere fatto

in modo che niente possa cadere nell’eventualità che l’ancoraggio principale

venga meno.

Una fune di sicurezza, già sottoposta a tensione a causa di una caduta di un

proiettore, o comunque danneggiata, non deve essere mai riutilizzata

1. gancio di fissaggio alla truss (es. aliscaf - opzionale)

2. fune di sicurezza (opzionale)

Non orientare il proiettore oltre gli angoli indicati.

2 – PLH200

portalampada

GX16d

Orientazione

proiettore

Distanza

minima Simbolo di

terr a

1 – PLH300

LIMITAZIONI D’USO

Il prodotto è destinato ad uso professionale per illuminazione da evento /

spettacoli.

La PROEL S.p.A. declina ogni responsabilità per danni dovuti ad uso improprio,

inosservanza delle norme di utilizzo, installazione inadeguata, utilizzo di

accessori non originali e fattori ambientali, secondo le norme di legge vigenti.

DESCRIPTION

Thank you for selecting Proel PAR64 projector long PLC64AL /BK.

This device is designed only for professional use.

TECHNICAL SPECIFICATION

-Rated Voltage: 230V / 50Hz

-Lamp: halogen 1000W PAR64 (PLLPP64A-B-C) – GX16d

halogen 500W PAR64 (PLLPP645V) – GX16d

SAFETY INSTRUCTIONS

When using any electric product, basic precaution should always be taken.

Read the instructions before using the product and retain them for future

reference

Protect the apparatus from the atmospheric agents and do not use it near water

or high humidity places.

Care should be taken so that object do not fall onto and liquids are not spilled

inside the product.

Connect the apparatus to a power supply only with a power cord included.

Make sure that the power supply has a ground connection in working order.

The power supply cord should be unplugged from the outlet when left unused for

a long period of time.

In case of fault or maintenance this product should be serviced only by qualified

personnel taking into account all relevant safety regulations

L = brown

N = blue

GND = yellow/green

Make sure the light power off before you install the lamp or move the equipment.

Don’t use the different power voltage or different kinds of lamp.

During use this light, it may generate high temperature to cause danger. Please

don’t put any inflammable or explosive material near the equipment, don’t touch

the light directly by hand.

Make sure the distance of the equipment and is over 2.5 meters

Don’t look at the lamp directly to avoid eyes injury

INSTALLATION INSTRUCTIONS

This product is fit to be used indoors, its ambient operating temperature lower

than 25°C.

Before the product begins to be used for the first time, please open the package

to check if there are any damages caused during transportation

FITTING / EXCHANGING THE LAMP

-Open the lamp lid (fig.1)

-Remove the ring that lock the lamp (fig.2).

-Insert the electrical connections of the lamp on the lamp holder (fig.3).

-Insert the lamp (fig.4).

-Lock the lamp with the ring (fig.5).

-Close the lamp lid (fig.6)

Before replace the lamp, please make sure the power have been cut off, and wait

until the light cool down (the temperature of the lamp can reach 180°C).

fig. 1 fig.2

fig.3 fig.4

fig.5 fig.6
