Philips FC9728/01 Manuel utilisateur

Published by Philips Consumer Lifestyle Printed in the Netherlands © Copyright reserved Subject to modification

ServiceManual

Philips Consumer Lifestyle

Vacuum cleaner

FC9728/01

FC9728/61

FC9728/71

19/05 Version 1.6

Product information

Service scenario:

•Repair

Design

•Color : Monza Red

Performance

•Airflow (max) : 41 l/s

•Input power (IEC) : 1800 W

•Input power (max) : 2000 W

•Sound power level : 78 dB

•Suction power (max) : 400 W

Usability

•Action radius : 10 m

•Carrying handle : Top and front

•Cord length : 7 m

•Tube type : Metal 2-piece telescopic tube

•Wheel type : Rubber

•Tube coupling : ActiveLock

•Power control : Electronic on appliance

Filtration

•Dust capacity : 2 L

•Exhaust filter : Allergy filter

•Motor filter : Lifetime washable filter

Nozzles and accessories

•Accessory storage : On board

•Standard nozzle : TriActive+ nozzle

•Additional nozzle : None

•Accessories included : Crevice tool, Integrated

brush, Small nozzle

Sustainability

•Packaging : > 90% recycled materials

•Stand-by power

consumption : < 0,5 W

•User manual : 100% recycled paper

Weight and dimensions

•Dimensions of product : 505 x 292 x 292 mm

(L x W x H)

•Weight of product : 5.5 kg

FC9728/01 /61 /71

2-19

Safety information

•This product meets the requirements regarding

interference suppression on radio and TV.

•After the product has been repaired, it should function

properly and has to meet the safety standards as

officially laid down at this moment.

Optional (accessories)

•Filterset : FC8003/01

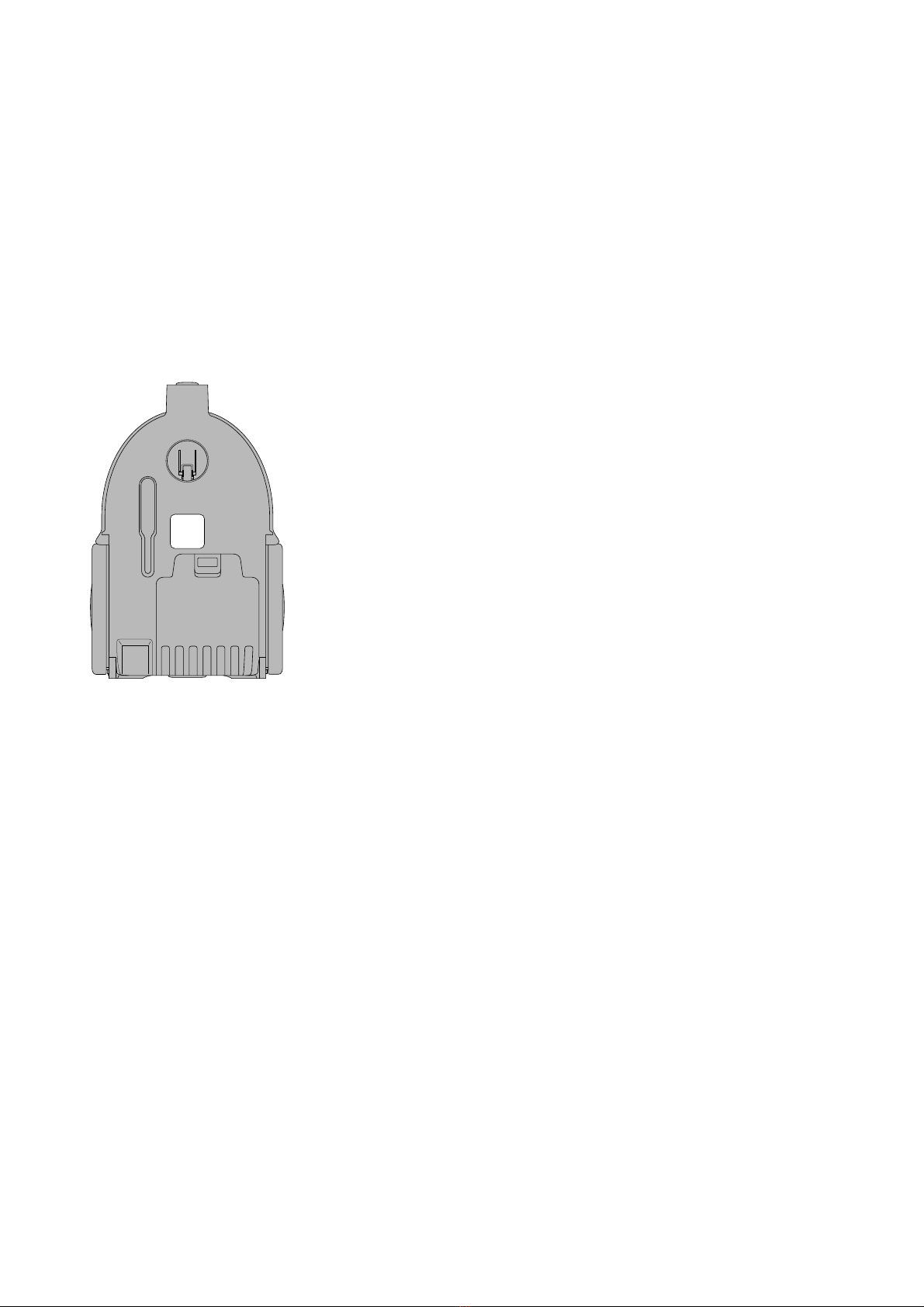

Production date

FC9728/01 /61 /71

3-19

110

120

Service parts

Pos Service code Description Remark CRP

1 9965 100 78067 Hose assy Incl. C-Bend / Integr. Brush

110 4322 004 27041 Hose assy HE Diam. 45 mm KC CP0185/01

120 4322 004 27061 C-Bend + Intregrated brush 35 mm KC

3 4322 004 26244 2-piece T.T. Tube Active lock CP0187/01

4 4322 004 27021 Crevice nozzle Deep Black KC CP0188/01

5 4322 004 27031 Small nozzle Deep black KC

6 4322 004 26191 Tri-Active+ LC nozzle Deep black 35 mm Act. Lock

FC9728/01 /61 /71

4-19

1410

1420

1510

1520

Service parts

Pos Service code Description Remark

14 9965 100 78197 Bucket Lid assy Transparant Steel Silver

1410 Bucket Lid

1420 Bucket release button

15 4322 005 38571 Bucket assy

1510 Vortex + Vortex cap

1520 Filter presency Button

16 4322 004 94512 Integrated lter Maestro

FC9728/01 /61 /71

5-19

1720

1710

1910

1920

Service parts

Pos Service code Description

17 9965 100 78139 Accessory cover assy

1710 Accessory cover Spring

1720 Accessory cover Button

18 3000 010 18621 EPA10 Exhaust lter Mid End

Pos Service code Description

19 4322 005 38551 Exhaust grill assy

1910 Exhaust grill Button

1920 Exhaust grill Spring

FC9728/01 /61 /71

6-19

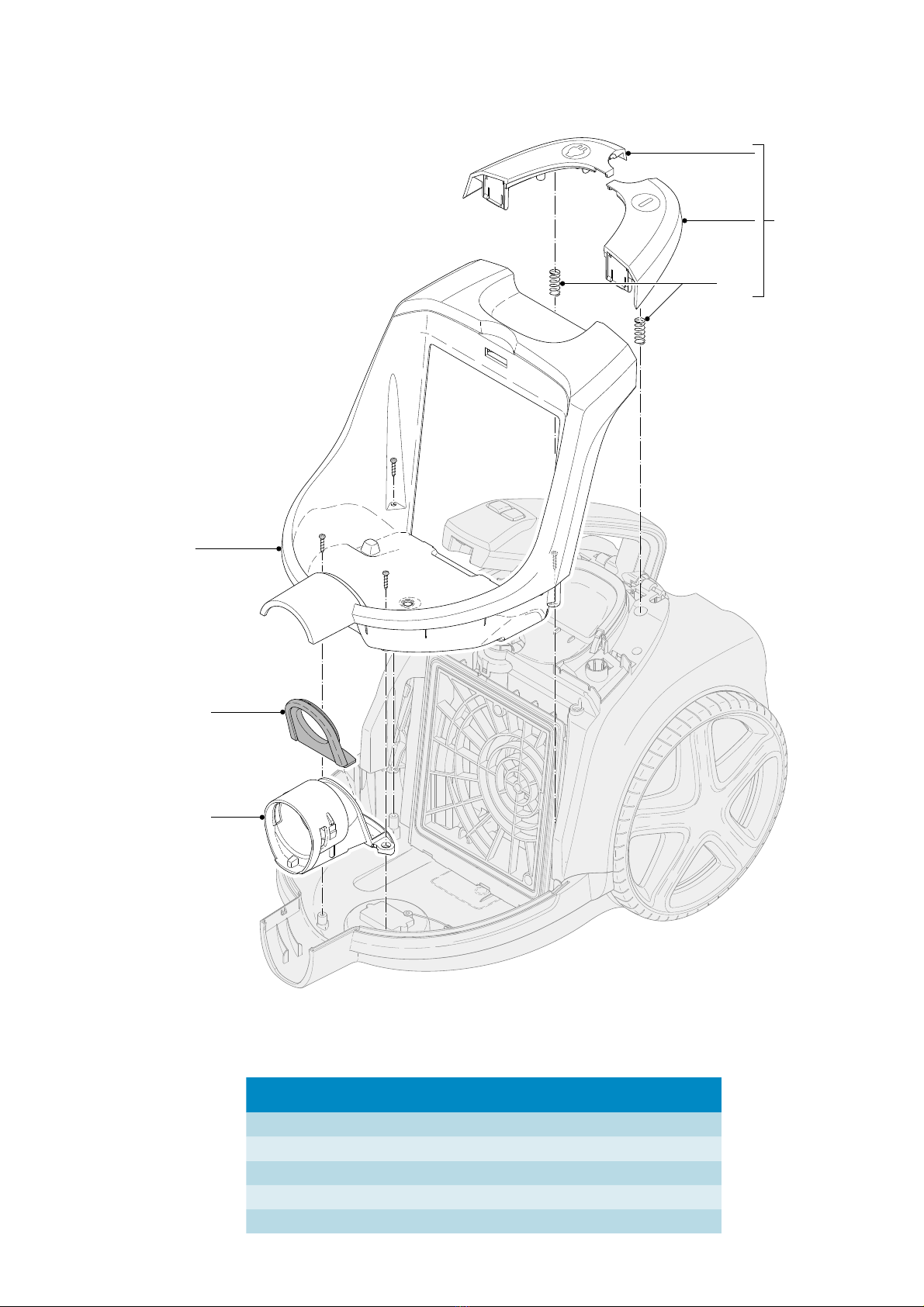

2010

2220

2210

Service parts

Pos Service code Description Remark

20 9965 100 78444 On/o button + CW Button

2010 Spring under Buttons

22 9965 100 78132 Front housing Monza Red

2210 9965 100 79458 Dust outlet seal

2220 Dust outlet

FC9728/01 /61 /71

7-19

2310

2320

2330

2340

2350

2390

2360

23100

2370

2380

Service parts

Pos Service code Description / Remark

23 9965 100 80387 Handle cover assy incl. buttons

and wiring / Monza Red

2310 9965 100 78137 UI Cover

2320 9965 100 78133 UI Buttons

2330

2340

2350 3000 011 32961 High Power ESP Speed Board

2360

Pos Service code Description / Remark

2370

2380

2390

23100 Top handle lower

24 9965 100 78072 Light box

25 9965 100 78196 Light guide cover

26 9965 100 78128 Back housing

FC9728/01 /61 /71

8-19

3010

3030

3020

Service parts

Pos Service code Description

27 Safety valve assy

28 9965 100 78135 Motor lter Frame

29 Seal for Motor lter frame

30 9965 100 78131 Casterdish assy

3010 Casterdish plate

3020 Casterdish

Pos Service code Description / Remark

3030 Casterdish wheel

31 9965 100 78069 Rearwheel assy / Deep Black

38 Cordwinder lever

39 Lower housing

40 Cord outlet

41 Sealing Motor housing

FC9728/01 /61 /71

9-19

3610

Service parts

Pos Service code Description Remark

34 Cordwinder cover

35 4322 005 38501 Cordwinder Maestro 1 mm / 7m / Euro plug

3000 016 80011 Cordwinder Maestro 1.00 / 7m / UK plug

3000 016 80021 Cordwinder Maestro 1.00 / 7m / AU plug

36 3000 011 32941 High Power ESP circuit board

3610 Rubber seal PCB

37 9965 100 76936 Switch

FC9728/01 /61 /71

10-19

3240

3270

3210

3220

3250

3260

Service parts

Pos Service code Description

32 4322 009 01421 Motor assy High Power

3210 4322 006 99782 458NG 650 Watt 230 V

3220 4322 001 76081 Buer front LP

3240 Motor cloth down

3250 Rubber buttons (2x)

Pos Service code Description

3260 Motor housing

3270 Motor cloth around

42 Separation wall
