PeakTech 4395 Manuel utilisateur

PeakTech

4395

Bedienungsanleitung/

Operation Manual

„2 in 1“ DMM/Isolationstester

1. Sicherheitshinweise

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG

(elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung)

entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen).

Überspannungskategorie III 600V; Verschmutzungsgrad 2.

CAT I: Signalebene, Telekommunikation, elektronische Geräte mit

geringen transienten Überspannungen

CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.

CAT III: Versorgung durch ein unterirdisches Kabel; Festinstallierte

Schalter, Sicherungsautomaten, Steckdosen oder Schütze

CAT IV: Geräte und Einrichtungen, welche z.B. über

Freileitungen versorgt werden und damit einer stärkeren

Blitzbeeinflussung ausgesetzt sind. Hierunter fallen z.B.

Hauptschalter am Stromeingang, Überspannungs-

ableiter, Stromverbrauchszähler und Rundsteuerempfänger

Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren

Verletzungen durch Strom- oder Spannungsüberschläge bzw.

Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum

Betrieb des Gerätes unbedingt zu beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind

von Ansprüchen jeglicher Art ausgeschlossen.

* Dieses Gerät darf nicht in hochenergetischen Schaltungen

verwendet werden, es ist geeignet.

∗Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr

beim Umkippen des Gerätes)

∗Gerät nicht in der Nähe starker magnetischer Felder (Motoren,

Transformatoren usw.) betreiben

∗maximal zulässige Eingangswerte unter keinen Umständen

überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des

Gerätes)

∗Die angegebenen maximalen Eingangsspannungen dürfen nicht

überschritten werden. Falls nicht zweifelsfrei ausgeschlossen

-1-

werden kann, dass diese Spannungsspitzen durch den Einfluss

von transienten Störungen oder aus anderen Gründen

überschritten werden muss die Messspannung entsprechend (10:1)

vorgedämpft werden.

∗Bei unbekannten Messgrößen vor der Messung auf den höchsten

Messbereich umschalten.

∗Überschreiten Sie bei keiner Messung den eingestellten

Messbereich. Sie vermeiden so Beschädigungen des Gerätes.

∗Drehen Sie während einer Strom- oder Spannungsmessung

niemals am Messbereichswahlschalter, da hierdurch das Gerät

beschädigt wird.

∗Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim Transport von

kalten in warme Räume und umgekehrt)

∗Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

∗Defekte Sicherungen nur mit einer dem Originalwert

entsprechenden Sicherung ersetzen. Sicherung oder

Sicherungshalter niemals kurzschließen.

∗Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen

oder Tastkopf von der Messschaltung abkoppeln.

∗Keine Spannungsquellen über die mA – und COM-Eingänge bzw.

mA – und MΩEingänge anlegen. Bei Nichtbeachtung droht

Verletzungsgefahr und/oder die Gefahr der Beschädigung des

Multimeters.

∗Messspitzen der Prüfleitungen nicht berühren.

∗Während einer Isolationsprüfung, Messspitzen oder Messobjekt

nicht berühren – Hochspannung!!!

∗Bei der Widerstandsmessungen keine Spannungen anlegen!

∗Keine Strommessungen im Spannungsbereich (V/Ω) vornehmen.

∗Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf

eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte

überprüfen. Im Zweifelsfalle keine Messungen vornehmen.

∗Verwenden Sie ausschließlich 4mm-Sicherheitstestkabelsätze, um

eine einwandfreie Funktion des Gerätes zu gewährleisten.

∗Bevor Sie eine Isolationswiderstandsmessung durchführen, stellen

Sie sicher, dass das Messobjekt spannungsfrei ist.

∗Messarbeiten nur in trockener Kleidung und vorzugsweise in

Gummischuhen bzw. auf einer Isoliermatte durchführen.

∗Warnhinweise am Gerät unbedingt beachten.

-2-

∗Gerät darf nicht unbeaufsichtigt betrieben werden

∗Gerät keinen extremen Temperaturen, direkter Sonnen-

einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.

∗Starke Erschütterung vermeiden.

∗Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes

fernhalten.

∗Messungen von Spannungen über 35V DC oder 25V AC nur in

Übereinstimmung mit den relevanten Sicherheitsbestimmungen

vornehmen. Bei höheren Spannungen können besonders

gefährliche Stromschläge auftreten.

∗Ersetzen Sie die Batterie, sobald das Batteriesymbol

aufleuchtet. Mangelnde Batterieleistung kann unpräzise

Messergebnisse hervorrufen. Stromschläge und körperliche

Schäden können die Folge sein.

∗Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren

Stoffen.

∗Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch

und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden

Scheuermittel.

∗Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.

∗Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen,

entnehmen Sie die Batterie aus dem Batteriefach.

∗Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen

nur von qualifizierten Service-Technikern durchgeführt werden.

∗Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche

legen, um Beschädigung der Bedienelemente zu vermeiden.

∗Keine technischen Veränderungen am Gerät vornehmen.

∗- Messgeräte gehören nicht in Kinderhände –

Reinigung des Gerätes:

Nur handelsübliche Spülmittel verwenden.

Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das

Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur

Zerstörung des Gerätes führen.

-3-

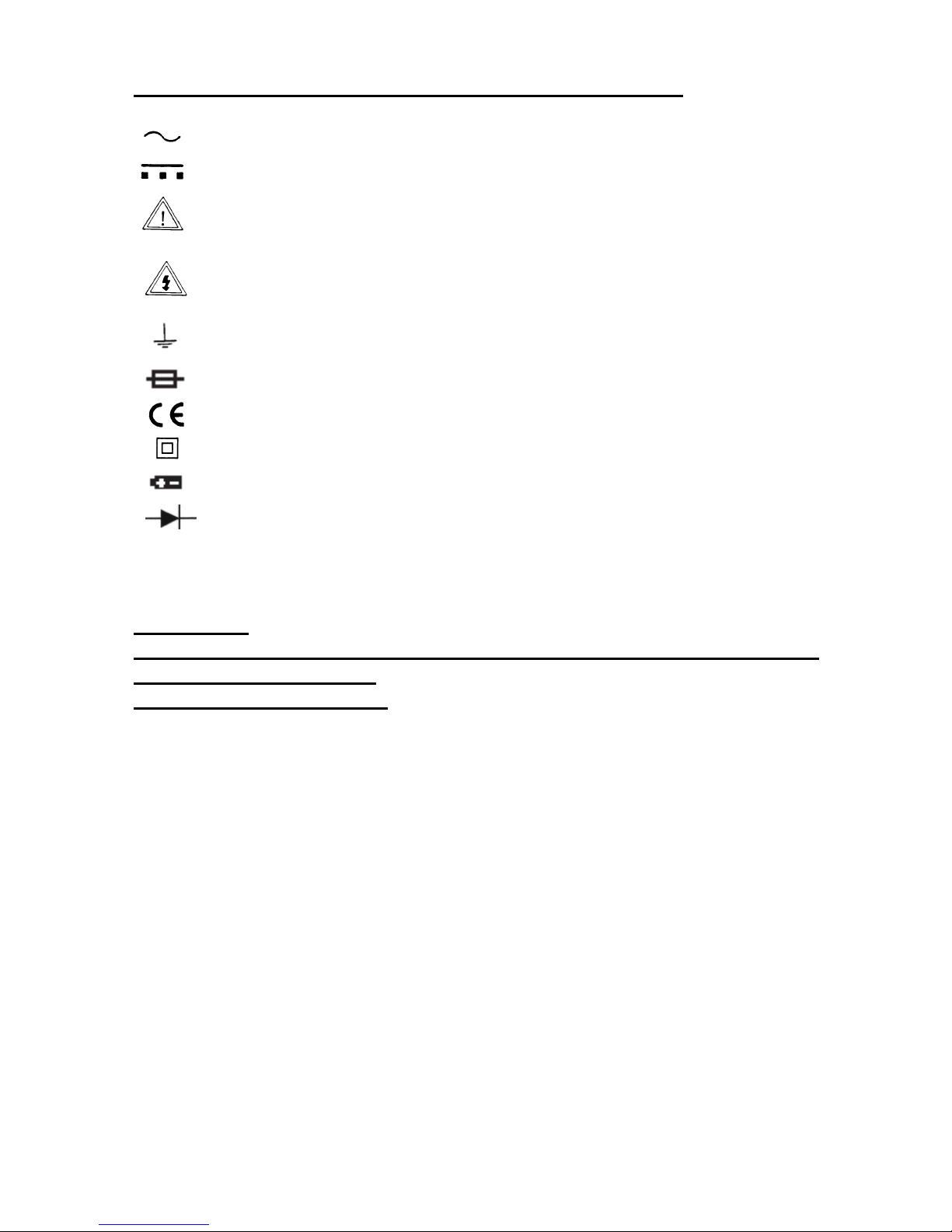

1.1. Am Gerät befindliche Warnhinweise und Symbole

AC (Wechselspannung - Strom)

DC (Wechselspannung - Strom)

ACHTUNG! Entsprechende Abschnitte in der

Bedienungsanleitung beachten!

Gefährlich hohe Spannung zwischen den Eingängen. Extreme

Vorsicht bei der Messung. Eingänge und Messspitzen nicht

berühren.

Masse

Sicherung

Erfüllt die Richtlinien der Europäischen Union

Doppelt isoliert (Schutzklasse II)

Batteriezustandsanzeige

Diode

CAT III Überspannungskategorie III

ACHTUNG!

Hinweis zur Benutzung der beiliegenden Sicherheitsprüfleitungen

entsprechend der Norm

IEC / EN 61010-031:2008:

Messungen im Bereich der Überspannungskategorie CAT I oder CAT II

können mit Prüfleitungen ohne Schutzkappen mit einer bis zu 18mm

langen, berührbaren und metallischen Prüfspitze durchgeführt werden,

während bei Messungen im Bereich der Überspannungskategorie CAT

III oder CAT IV nur Prüfleitungen mit aufgesetzten Schutzkappen,

bedruckt mit CAT III/CAT IV, einzusetzen sind und somit der berührbare

und leitfähige Teil der Prüfspitzen nur noch max. 4mm lang ist.

-4-

2. Technische Daten

Anzeige 3 ¾-stelliges LCD-Display mit

Funktionsanzeigen, max. Anzeige: 3999

max. zulässige Spannung

zwischen den Eingängen

und Erde 600 V DC oder AC

eff

Bereichswahl Automatisch oder manuell

Messfolge 2 - 3 pro Sek.

Polaritätsanzeige “-” erscheint bei negativen Messwerten

Batteriezustandsanzeige erscheint bei unzureichender

Batteriespannung

Abschaltautomatik nach 30 Minuten

Betriebtemperaturbereich 0°C ... 40°C; < 75 % RH

Lagertemperaturbereich -30°C ... 60°C; < 85 % RH

Abmessungen (BxHxT) 200 x 100 x 56 mm

Gewicht 620 g

Zubehör Prüfleitungen, Holster, 6 x 1,5 V AA

Batterien, Anleitung

-5-

2.1. Messfunktionen und Bereiche

Die angegebenen Genauigkeiten gelten für ein Jahr nach Kalibrierung.

Temperaturbereich für garantierte Genauigkeit: 18°C ... 28°C, < 80 %

Luftfeuchtigkeit

Gleichspannung

Bereiche

Auflösung

Genauigkeit

400 mV 0,1 mV +/- 1,0 % + 5 St.

4 V 1 mV

+/- 0,8 % + 3 St.40 V 10 mV

400 V 0,1 V

600 V 1 V +/- 1,0 % + 5 St.

Eingangswiderstand: im 400 mV-Bereich: > 1000 MΩ

alle anderen Bereiche: 10 MΩ

Überlastschutz: 600 V DC / AC

eff

Wechselspannung

Bereiche

Auflösung

Genauigkeit

400 mV 0,1 mV +/- 1,5 % + 5 St.

4 V 1 mV

+/- 1,0 % + 5 St.40 V 10 mV

400 V 0,1 V

600 V 1 V +/- 1,2 % + 5 St.

Eingangswiderstand: im 400 mV Bereich: > 1000 MΩ

alle anderen Bereiche: 10 MΩ

Frequenzbereich: 40 - 400 Hz

Überlastschutz: 600 V DC / AC

eff

Gleichstrom

Bereiche

Auflösung

Genauigkeit

40 mA 0,01 mA +/- 1,2 % + 3 St.

400 mA 0,1 mA

Überlastschutz: Sicherung 500 mA/1000 V

Max. Eingangstrom: 400 mA DC / AC

eff

-6-

Wechselstrom

Bereiche

Auflösung

Genauigkeit

40 mA 0,01 mA +/- 1,5 % + 5 St.

400 mA 0,1 mA

Überlastschutz: Sicherung 500 mA/1000 V

Frequenzbereich: 40-400 Hz

Max. Eingangsstrom: 400 mA DC / AC

eff

Widerstand

Bereich

Auflösung

Genauigkeit

400

Ω

0,1

Ω

+/- 1,0 % + 5 St.

4 k

Ω

+/- 1,0 % + 3 St.

40 k

Ω

400 k

Ω

100

Ω

4 M

Ω

1 k

Ω

40 M

Ω

10 k

Ω

+/- 1,8 % + 5 St.

Überlastschutz: 250 V DC/AC

eff

Frequenzmessungen

Bereich

Auflösung

Genauigkeit

4 kHz 1 Hz

+/- 0,8 % v. M. + 3 St.40 kHz 10 Hz

400 kHz 100 Hz

4 MHz 1 kHz

nicht spezifiziert40 MHz 10 kHz

100 MHz 0,1 MHz

Eingangsempfindlichkeit: 500 mV

eff

~ 20 V

eff

Diodenprüfung

Bereich

Auflösung

Genauigkeit

0,3 mA typisch 1 mV +/- 10 % v. M. +/-5 St.

Leerlaufspannung: 3 V DC typisch

Überlastschutz: 250 V DC/AC

efff

Durchgangstest

Summer ertönt bei weniger als 30 Ω

Leerlaufspannung: 1,2 V DC typisch

Prüfstrom: < 0,3 mA

Überlastschutz: 250 V DC oder AC

eff

-7-

Isolationswiderstands-Test

Prüfspannung

Messbereich

Auf

lösung

Prüf

strom

Genauig

keit

250 V

(0 % ... +20 %)

0,1 ... 400 MΩ0,1 MΩ1mA

bei

250kΩ

+/-(5%+ 5)

400 ... 1000 MΩ1 MΩ

1000 ... 4000 MΩ

+/-(10%+5)

500 V

(0 % ... +20 %)

0,1 ... 400MΩ0,1 MΩ1mA

bei

500kΩ

+/-(5%+5)

400 ... 1000MΩ1 MΩ

1000 ... 4000MΩ+/-(10%+5)

1000 V

(0 % ... +20 %)

0,1 ... 400 MΩ0,1 MΩ1mA

bei

1MΩ

+/-(5%+5)

400 ... 1000MΩ1 MΩ

1000 ... 4000MΩ+/-(10%+5)

-8-

3. Bedienelemente und Anschlüsse am Gerät

-9-

10.

Table des matières

Langues :

Autres manuels PeakTech Équipement de test

PeakTech

PeakTech 1245 Manuel utilisateur

PeakTech

PeakTech 1280 Manuel utilisateur

PeakTech

PeakTech 3730 Manuel utilisateur

PeakTech

PeakTech 5600 Manuel utilisateur

PeakTech

PeakTech 1350 Manuel utilisateur

PeakTech

PeakTech 1220 Manuel utilisateur

PeakTech

PeakTech 1210 Manuel utilisateur

PeakTech

PeakTech 3690 Manuel utilisateur

PeakTech

PeakTech 1220 Manuel utilisateur

PeakTech

PeakTech 1205 Manuel utilisateur

PeakTech

PeakTech 1286 Manuel utilisateur

PeakTech

PeakTech 5125 Manuel utilisateur

PeakTech

PeakTech 3705 Manuel utilisateur

PeakTech

PeakTech 4165 Series Manuel utilisateur

PeakTech

PeakTech 1206 Manuel utilisateur

PeakTech

PeakTech 2680 A Manuel utilisateur

PeakTech

PeakTech 2700 Manuel utilisateur

PeakTech

PeakTech 2755 Manuel utilisateur

PeakTech

PeakTech 2670 Manuel utilisateur

PeakTech

PeakTech P3730 Manuel utilisateur

PeakTech

PeakTech 1145 Manuel utilisateur

PeakTech

PeakTech 1190 Manuel utilisateur

PeakTech

PeakTech 5002 Manuel utilisateur

PeakTech

PeakTech 1210 Manuel utilisateur

Manuels Équipement de test populaires d'autres marques

SMART

SMART KANAAD SBT XTREME 3G Series Manuel utilisateur

Agilent Technologies

Agilent Technologies BERT Serial Manuel utilisateur

Agilent Technologies

Agilent Technologies N3280A Manuel utilisateur

Vernier

Vernier Go Direct Voltage Manuel utilisateur

Lifeloc

Lifeloc R.A.D.A.R. Manuel utilisateur

Fluke

Fluke T5-600 Instructions d'utilisation et d'installation

Mercury

Mercury TSL01 Manuel utilisateur

MAHA

MAHA MBT Series Manuel utilisateur

Fuji Electric

Fuji Electric P-61 Manuel utilisateur

ETC

ETC SealerAtor Manuel utilisateur

Skyfine

Skyfine ETHYWAY V2 Manuel utilisateur

Appion

Appion G5 Twin Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 8159-0112A Manuel utilisateur

BW Technologies

BW Technologies MicroDock II Manuel utilisateur

Sun Nuclear

Sun Nuclear 1027 Manuel utilisateur

Biomark

Biomark HPR LITE READER Manuel utilisateur

Hioki

Hioki 3169-20 Manuel utilisateur

Ashcroft

Ashcroft ATE-100 Manuel utilisateur
