PCE Instruments PCE-MFI 400 Manuel utilisateur

Schmelzindex Prüfgerät | Melt Flow Meter PCE-MFI 400

Bedienungsanleitung

User Manual

User manuals in various languages (français,

italiano, español, português, nederlands, türk, polski,

русский, 中文) can be found by using our

product search on: www.pce-instruments.com

Letzte Änderung / last change: 16 November 2020

v1.0

Deutsch

English



© PCE Instruments


Deutsch
Inhaltsverzeichnis
1Sicherheitsinformationen.................................................................. 1
2Spezifikationen...................................................................................3
2.1 Technische Spezifikationen ..........................................................................................3
2.2 Lieferumfang.................................................................................................................3
3Systembeschreibung.........................................................................4
3.1 Gerät ............................................................................................................................4
3.2 Startbildschirm..............................................................................................................5
3.3 Messprofile...................................................................................................................7
3.4 Einstellungen.............................................................................................................. 10
4Garantie.............................................................................................11
5Entsorgung.......................................................................................11



 © PCE Instruments


English
Contents
1Safety notes......................................................................................12
2Specifications...................................................................................14
2.1 Technical specifications.............................................................................................. 14
2.2 Delivery contents........................................................................................................14
3System description..........................................................................15
3.1 Device ........................................................................................................................ 15
3.2 Start screen................................................................................................................ 16
3.3 Profiles .......................................................................................................................18
3.4 Settings ...................................................................................................................... 21
4Warranty............................................................................................22
5Disposal ............................................................................................22

Deutsch

1 Sicherheitsinformationen

Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum

ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes

Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der

Bedienungsanleitung entstehen, entbehren jeder Haftung.

•Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art

und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es

zu gefährlichen Situationen kommen.

•Verwenden Sie dasMessgerätnur, wenn die Umgebungsbedingungen (Temperatur,

Luftfeuchte, …) innerhalb der in den Spezifikationen angegebenen Grenzwerte

liegen. Setzen Sie das Gerät keinen extremen Temperaturen, direkter

Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aus.

•Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus.

•Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland

GmbH vorgenommen werden.

•Benutzen Sie das Messgerät nie mit nassen Händen.

•Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.

•Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine

Scheuermittel oder lösungsmittelhaltige Reinigungsmittel.

•Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör

oder gleichwertigem Ersatz verwendet werden.

•Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare

Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht

eingesetzt werden.

•Das Messgerät darf nichtin einer explosionsfähigen Atmosphäre eingesetzt werden.

•Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen

überschritten werden.

•Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung

des Gerätes und zu Verletzungen des Bedieners kommen.

Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung.

Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in

unseren Allgemeinen Geschäftsbedingungen finden.

Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie

am Ende dieser Anleitung.

Deutsch

Sicherheitssymbole

Sicherheitsrelevante Hinweise, deren Nichtbeachtung zu Schäden am Gerät oder zu

Verletzungen führen kann, sind zusätzlich mit einem Sicherheitssymbol gekennzeichnet.

Symbol

Bezeichnung / Beschreibung

Allgemeines Warnzeichen

Nichtbeachtung kann zu Verletzungen und/oder Schäden am Gerät führen.

Warnung vor elektrischer Spannung

Nichtbeachtung kann zu Stromschlägen führen.

Warnung vor heißer Oberfläche

Nichtbeachtung kann zu Verbrennungen führen.

Warnung vor Handverletzungen

Nichtbeachtung kann zu Verletzungen der Hände durch Quetschungen etc.

führen.

Warnung vor spitzem Gegenstand

Nichtbeachtung kann zu Stichverletzungen führen.

Deutsch

2 Spezifikationen

2.1 Technische Spezifikationen

Messbereich

Schmelzrate

0,1 … 400,0 g/10 min

Heiztemperatur

+120 … +400 °C

Messgenauigkeit Temperatur

±0,2 °C

Auflösung

1 °C

Prüflast

325 g … 21,6 kg

Prüfkolben Ø

9,48 mm

Extrusionsdüse Ø

2,095 mm

Normen

ISO1133-1997, ASTM 1238-04C, GB/T3682-2000

Display

Typ

7“ LCD Touchdisplay

Auflösung

800 x 480 Pixel

Farbtiefe

16000 Farben

Abmessungen (ohne Prüflast)

ca. 500 x 320 x 500 mm

Gewicht (ohne Prüflast)

ca. 15 kg

Spannungsversorgung

90 … 264 V AC, 50 … 60 Hz

Leistungsaufnahme (bei Volllast)

ca. 0,6 kVA

2.2 Lieferumfang

1 x Schmelzindex Prüfgerät PCE-MFI 400

1 x Extrusionsdüse Ø2,095 mm

1 x Gewichtssatz bestehend aus:

1 x 325 g (Belastungskolben)

1 x 875 g

1 x 960 g

1 x 1200 g

1 x 1640 g

1 x 2500 g

1 x 4100 g

2 x 5000 g

1 x Kaltgerätekabel

1 x Einfülltrichter

1 x Reinigungsstab

1 x Verdichtungsstab

1 x Baumwoll-Mullbinden zur Reinigung

1 x Kalibrierzertifikat

1 x Bedienungsanleitung

Deutsch

3 Systembeschreibung

3.1 Gerät

1 Prüflast

4 Heiztiegel

2 Belastungskolben

5 Schneide

3 Zubehör-Halter

6 7“ Touchdisplay

Deutsch

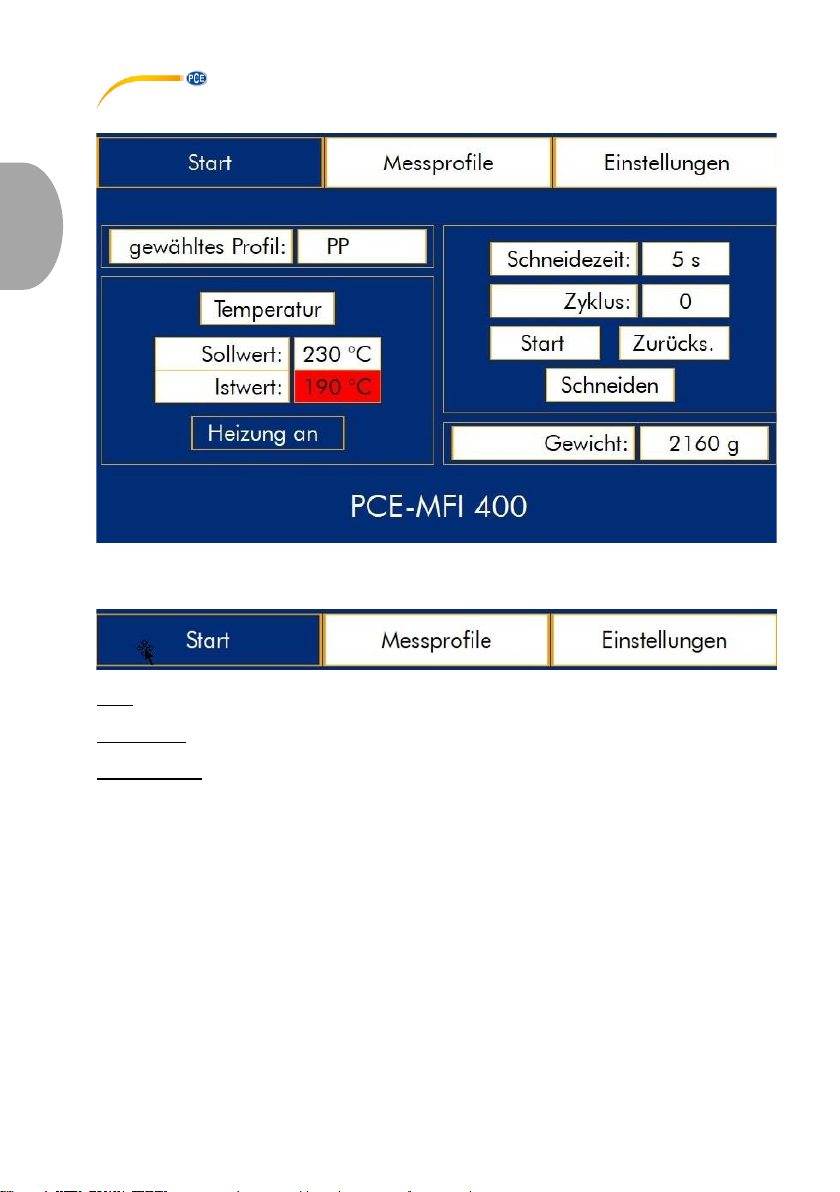

3.2 Startbildschirm

3.2.1 Menüleiste

Start: zeigt den Startbildschirm mit eingestellten Parametern, Heiztiegel-Temperatur,

Schneidezeit-Zyklus und dem eingestellten Gewicht dar.

Messprofile: ermöglicht die Auswahl von standardmäßig hinterlegten Werkstoffprofilen.

Zusätzlich können Profile für neue Werkstoffe hinterlegt werden.

Einstellungen:Veränderungen von Basiseinstellungen des Geräteswie z. B. Displayhelligkeit,

Zeit bis zur autom. Deaktivierung der Heizung bei Nicht-Bedienung des Gerätes, etc.

Deutsch

3.2.2 Parameter

gewähltes Profil: gibt an, welches Werkstoffprofil im Menü „Messprofile“ gewählt wurde.

Temperatur: Darstellung der Soll-Ist Temperatur; sobald die Temperaturstabilität erkannt wird

(min. 10 Minuten nach Erreichen des Sollwertes), färbt sich die Anzeige des Istwertes grün;

erst danach wird die autom. Schneidefunktion freigeschaltet.

Hinweis: manuelles Schneiden des geschmolzenen Kunststoffstrangs aus dem

Extrusionswerkzeug über die Taste ist zu jedem Zeitpunkt möglich.

Heizung: über die Tasten bzw. kann der Heiztiegel auf die

voreingestellte Temperatur aufgeheizt werden.

Start/ Stop und Zurücksetzen: mittels der Taste bzw. wird der autom.

Schneidvorgang des extrudierten Kunststoffstrangs gestartet bzw. gestoppt. Die Taste

stoppt sofort den autom. Schneidvorgang und setzt den Zykluszähler auf „0“

zurück.

Hinweis: sobald die Taste betätigt wird, rotiert die Schneide einmalig, um bereits

extrudierten Kunststoff, welcher nicht zur Berechnung des Schmelzindexes verwendet werden

darf, zu beseitigen.

Schneidezeit: zeigt die voreingestellte Zeit an, in welcher der extrudierte Kunststoffstrang

automatisch abgeschnitten wird.

Zyklus: nach dem Start des autom. Schneidvorgangs mittels der Taste wird dieser

Zähler nach Ablauf der Schneidezeit um „1“ erhöht, um später die Berechnung des

Schmelzindexes durchführen zu können.

manuelles Schneiden: durch die Betätigung der Taste rotiert die Schneide

einmalig.

Gewicht: gibt an, welches Belastungsgewicht für die Prüfung des ausgewählten Werkstoffs

auf den Belastungskolben aufgelegt werden muss.

Deutsch

3.3 Messprofile
