Avant d’utiliser votre nouvel appareil photo, lisez la section “Consignes de sécurité” de ce manuel.

Nous vous recommandons de prendre des photos-test pour vous habituer à votre appareil avant de

commencer à prendre de vraies photos.

Les images et illustrations dans ce manuel peuvent différer de leurs versions réelles.

La table des matières de ce guide a été développée selon la version 1.0 du firmware pour cet

appareil photo. Si les mises à jour du firmware pour cet appareil exigent l’ajout de nouvelles

fonctions ou la modification des fonctions existantes, l’information dans la table des matières

comportera des différences. Pour obtenir les informations les plus récentes, veuillez visitez le site

Web d’Olympus.

APPAREIL PHOTO

NUMÉRIQUE

MANUEL

D’INSTRUCTIONS

MANUEL D’INSTRUCTIONS

Guide de base P. 2

Vérifiez les noms des éléments de

l’appareil photo et les étapes de base

de prise de vue et d’affichage.

Table des matières

P. 20

E-520_Umschlag_FR.fm Seite 1 Montag, 14. April 2008 10:23 10

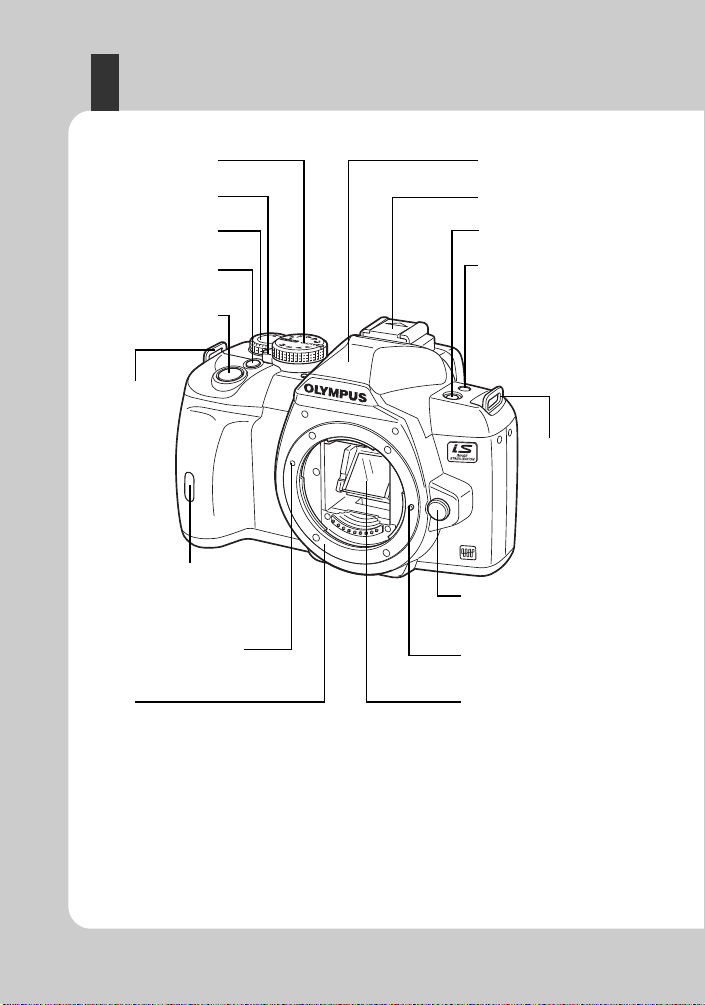

Appareil photo

Œillet de courroie

P. 10

Voyant de retardateur / télécommande /

Récepteur de télécommande

P. 56

Repère de montage d’objectif

P. 12

Sabot actif

P. 73

Miroir

P. 36

Touche de libération d’objectif

P. 12

Broche de verrouillage d’objectif

Flash intégré

P. 71

Touche

(prise de vue en série /

avec le retardateur /

avec la télécommande)

P. 55 – 57, 90

Touche

COPY

(Copier / Impression)

P. 84, 100

Touche

(flash)

P. 71

Monture

(Montez l’objectif après avoir retiré le bouchon

avant de l’appareil photo pour empêcher que la

poussière et la saleté n’entrent dans l’appareil.)

Œillet de courroie

P. 10

Molette de mode

P. 4

Touche

(Compensation

d’exposition)

P. 47

Molette de réglage

(

)

P. 19, 26

Commutateur

marche / arrêt

P. 14

Déclencheur

P. 16, 31

E-520_FR.fm Seite 2 Montag, 14. April 2008 10:23 10

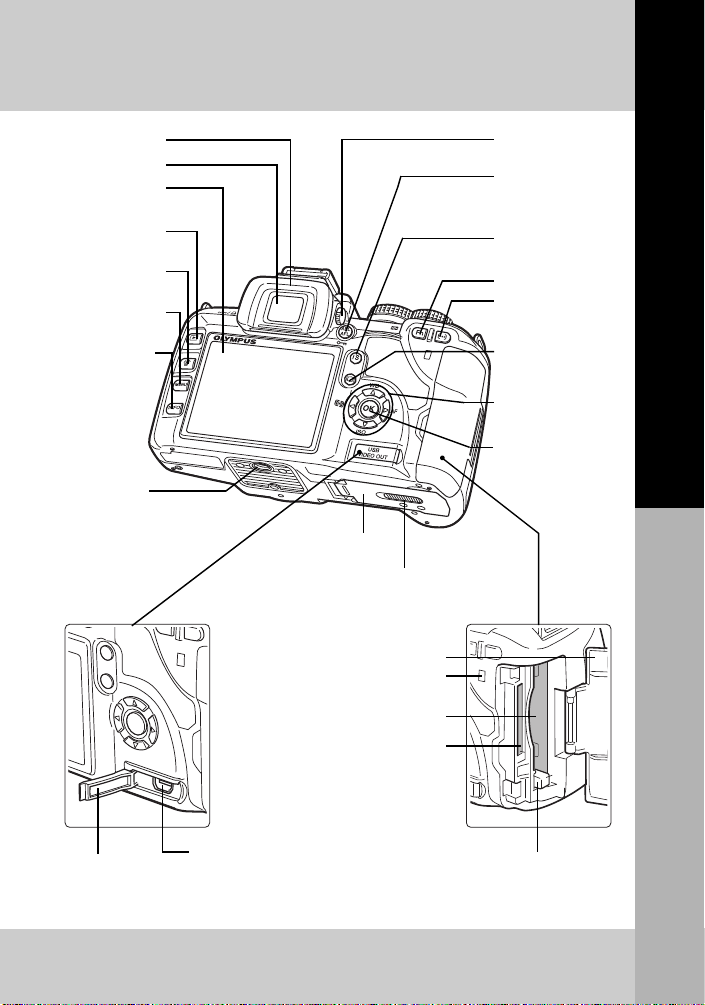

Guide de base

Touche

AEL

AFL

P. 37, 48, 88

Touche

(Protection)

P. 85

Touche

P. 2 9

Pavé directionnel

P. 27, 29

Touche d’éjection

P. 13

Connecteur multiple

P. 82, 100, 104

Couvercle de

connecteur

Molette de réglage

dioptrique

P. 14

Touche

P. 89

Embase filetée

de trépied

Verrou du compartiment

de la batterie

P. 11

Couvercle du

compartiment de la

batterie

P. 11

Touche

(Vue en direct)

P. 36

Touche

(Stabilisateur d’image)

P. 58

Touche

(cible AF)

P. 53

Couvercle du logement de carte

P. 13

Logement de la carte CF

P. 13

Logement de la xD-Picture Card

P. 13

Voyant d’accès de carte

P. 13, 16, 105

Écran ACL

P. 8, 9, 36

Viseur

P. 6

Touche

(Effacement)

P. 88

Touche

INFO

(Affichage

d’informations)

P. 28, 40, 77

Touche

P. 29

Touche

(Affichage)

P. 77

Œilleton

P. 56

Noms des éléments et fonctions

E-520_FR.fm Seite 3 Montag, 14. April 2008 10:23 10

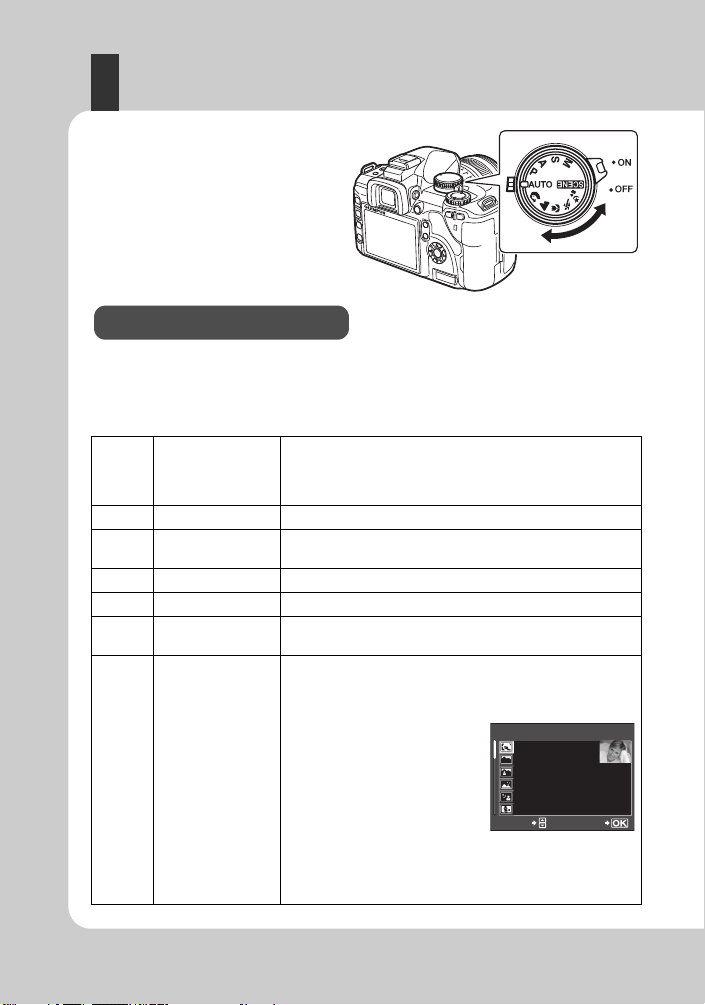

Molette de mode

La molette de mode vous permet de

changer facilement les réglages de

l’appareil photo selon le sujet.

•

Faites la sélection en fonction du mode de scène. L’appareil photo règle automatiquement les

conditions de prise de vue appropriées.

•

Lorsque vous tournez la molette de mode ou que vous éteignez l’appareil alors qu’il est en un

des modes de prise de vue simple, les fonctions dont les paramètres ont été changés sont

réinitialisées aux paramètres d’usine par défaut.

AUTO

Cette fonction vous permet d’effectuer des prises de vues en

utilisant l’ouverture et la vitesse d’obturation optimales réglées

par l’appareil photo. Le flash intégré sort automatiquement

lorsqu’il y a peu de lumière.

PORTRAIT Convient pour prendre des photos de type portrait.

lPAYSAGE

Convient pour prendre des photos de paysages ou de scènes

à l’extérieur.

GROS PLAN Convient pour prendre des photos de très près.

SPORT Convient pour saisir une action rapide sans flou.

NUIT+PORTRAIT Convient pour la prise de vue à la fois du sujet principal et de

l’arrière-plan la nuit.

Mode de scène

Lorsque vous sélectionnez une scène programmée, l’appareil

photo optimise les réglages pour les conditions de prise de

vue. Contrairement au mode de scène de la molette de mode,

la plupart des fonctions ne peuvent pas être changées.

1 Réglez la molette de mode sur

•

Le menu de la scène apparaît.

Utilisez

pour sélectionner

le mode scène.

•

L’exemple illustré, suivi de la

description du mode

sélectionné, est affiché.

3 Appuyez sur la touche

button.

•

L’appareil photo passe en mode d’attente de prise de vue.

• Pour changer le réglage, appuyez de nouveau sur la

touche

Le menu de la scène apparaît.

Modes de prise de vue simple

PORTRAIT1

Pour prendre une

vue de type

portrait.

SELECT

E-520_FR.fm Seite 4 Montag, 14. April 2008 10:23 10

Guide de base

•

Pour obtenir des prises de vue plus sophistiquées et plus originales, vous pouvez régler

l’ouverture et la vitesse d’obturation.

•

Les réglages effectués en modes de prise de vue avancée sont conservés même si l’appareil

photo est éteint.

Prise de vue programmée

Ce mode vous permet de faire des prises de vues en utilisant

une ouverture et une vitesse d’obturation réglées par

l’appareil. (

P. 42)

Prise de vue priorité

ouverture

Ce mode vous permet de régler manuellement l’ouverture.

La vitesse d’obturation est réglée automatiquement par

l’appareil. (

P. 43)

Prise de vue priorité vitesse

Ce mode vous permet de régler manuellement la vitesse

d’obturation. La valeur d’ouverture est réglée

automatiquement par l’appareil. (

P. 43)

Prise de vue manuelle Ce mode vous permet de régler manuellement l’ouverture et

la vitesse d’obturation. (

P. 44)

Types de modes scène

Icône

Mode

Icône

Mode

1PORTRAIT

11 GROS PLAN

2PAYSAGE

12 MODE MACRO NATURE

3PAYSG+PORTRT

13 BOUGIE

4SCENE NUIT

14 COUCHER DE SOLEIL

5NUIT+PORTRAIT

(

15 FEUX D’ARTIFICES

6ENFANTS

16 DOCUMENTS

7SPORT

17 PANORAMIQUE

8HAUTE LUMIÈRE

18 PLAGE & NEIGE

9BASSE LUMIÈRE

19 SOUS-MARIN LARGE

10 MODE DIS

20 SOUS-MARIN MACRO

Modes de prise de vue avancée

Noms des éléments et fonctions

E-520_FR.fm Seite 5 Montag, 14. April 2008 10:23 10

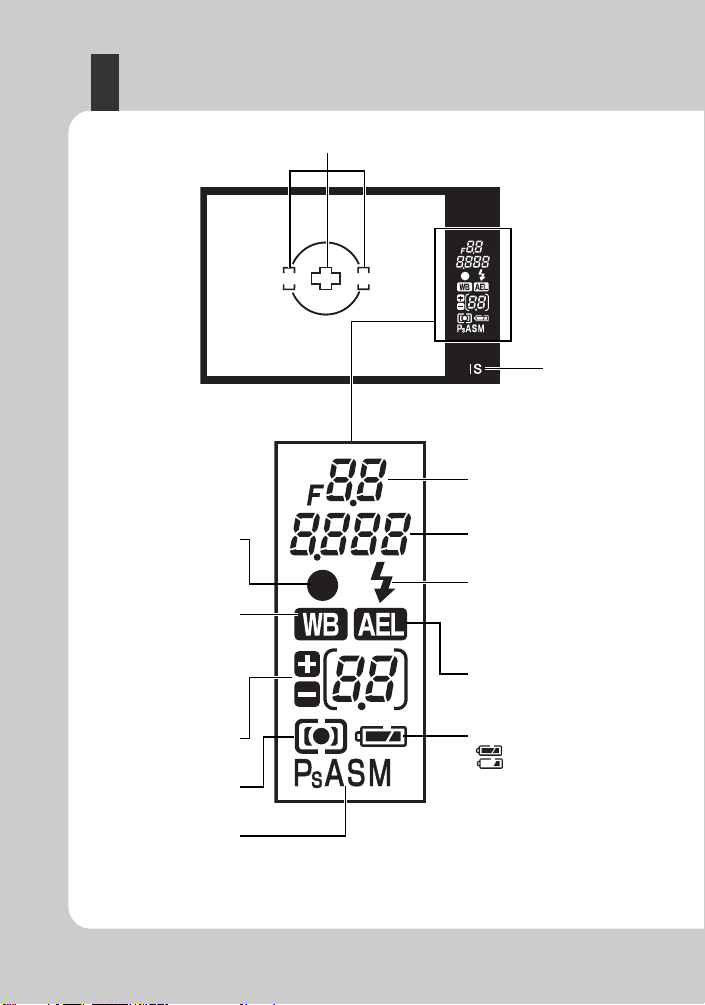

Viseur

Cible AF

P. 53

Valeur d’ouverture

P. 42 – 45

Vérification de la batterie

(prêt pour l’utilisation)

(recharge nécessaire)

Flash

P. 68

(clignote : recharge en cours,

s’allume : recharge terminée)

Mémorisation de l’exposition

P. 48

Vitesse d’obturation

P. 42 – 45

Stabilisateur

d’image

P. 58

Mode de mesure

P. 46

Symbole de mise au point

correcte

P. 16, 42, 54

Balance des blancs

(S’affiche si réglé sur un

réglage autre que la balance

des blancs automatique.)

P. 62

Valeur de compensation

d’exposition

P. 47

Mode de prise de vue

P. 4

E-520_FR.fm Seite 6 Montag, 14. April 2008 10:23 10

Guide de base

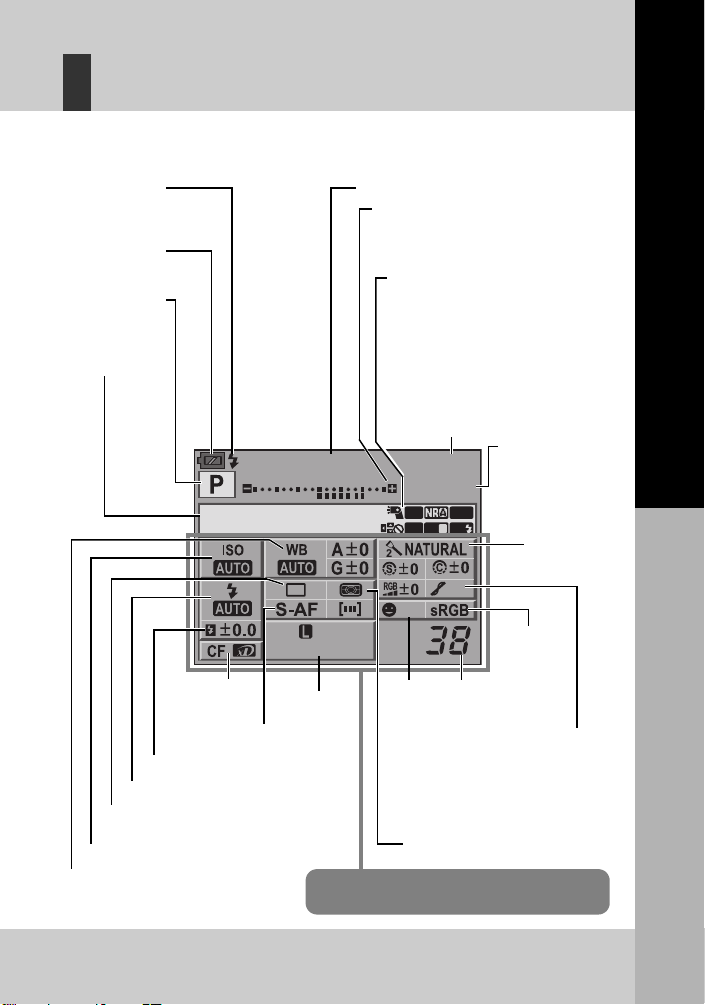

Grand écran de contrôle

L’écran suivant vous permet d’afficher et de définir des réglages de prise de vue et est

appelé le grand écran de contrôle. Appuyez sur la touche INFO pour afficher le grand

écran de contrôle sur l’écran ACL. g

«Utilisation du grand écran de contrôle» (P. 28)

Vitesse d’obturation

P. 42 – 45

Indicateur de compensation d’exposition

P. 47

Indicateur de niveau d’exposition

P. 44

Indicateur de commande d’intensité du flash

P. 72

Valeur d’ouverture

P. 42 – 45

Valeur de

compensation

d’exposition

P. 47

Niveau d’exposition

P. 44

Netteté

P. 65

Contraste

P. 65

Saturation

P. 65

Luminosité

P. 66

Filtre noir et blanc

P. 65

Ton d’image

P. 65

Flash super FP

P. 74

Réduction du bruit mOg

P. 67

Fourchette automatique

P. 49, 72

Verrouillage pavé directionnel

P. 90

Mode RC

P. 74

Stabilisateur d’image

HIt

P. 58

Lumière AF

P. 87

Avertissement de température interne

P. 11 5

Balance des blancs

P. 62

Compensation de la balance des blancs

P. 63

Sensibilité ISO

P. 50 Mode de mesure

P. 46

Mode AF

P. 51

Cible AF

P. 53

Mode

d’enregistrement

P. 60

Commande d’intensité du flash

P. 72

Nombre de vues

enregistrables

P. 125

Prise de vue avec la télécommande /

avec le retardateur / en série

P. 55 – 57

Carte

P. 11 8

Modes

d’images

P. 65

Spectre couleur

P. 94

Mode de flash

P. 68

Les fonctions de cette zone peuvent être réglées

sur le grand écran de contrôle.

250 F5.6

+2.0

2008. 08.16

arge

BKT

Normal

OFF

Détection de

visage

P. 39

Vérification de la

batterie

P. 6

Chargement du

flash

P. 71

Mode de prise

de vue

P. 4

Date

P. 15

Noms des éléments et fonctions

E-520_FR.fm Seite 7 Montag, 14. April 2008 10:23 10

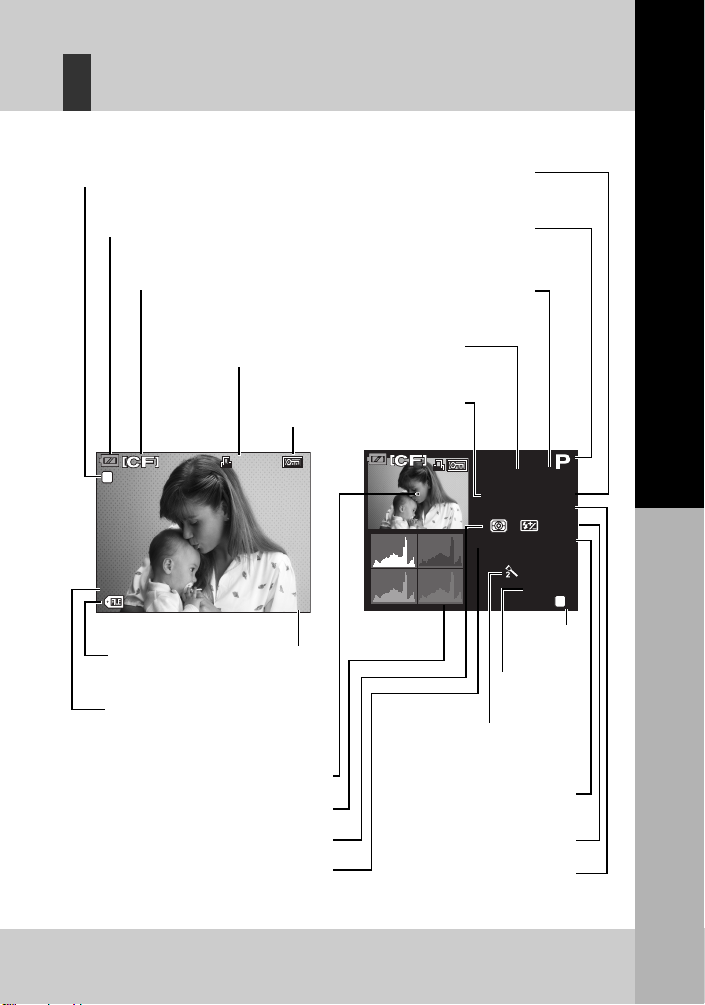

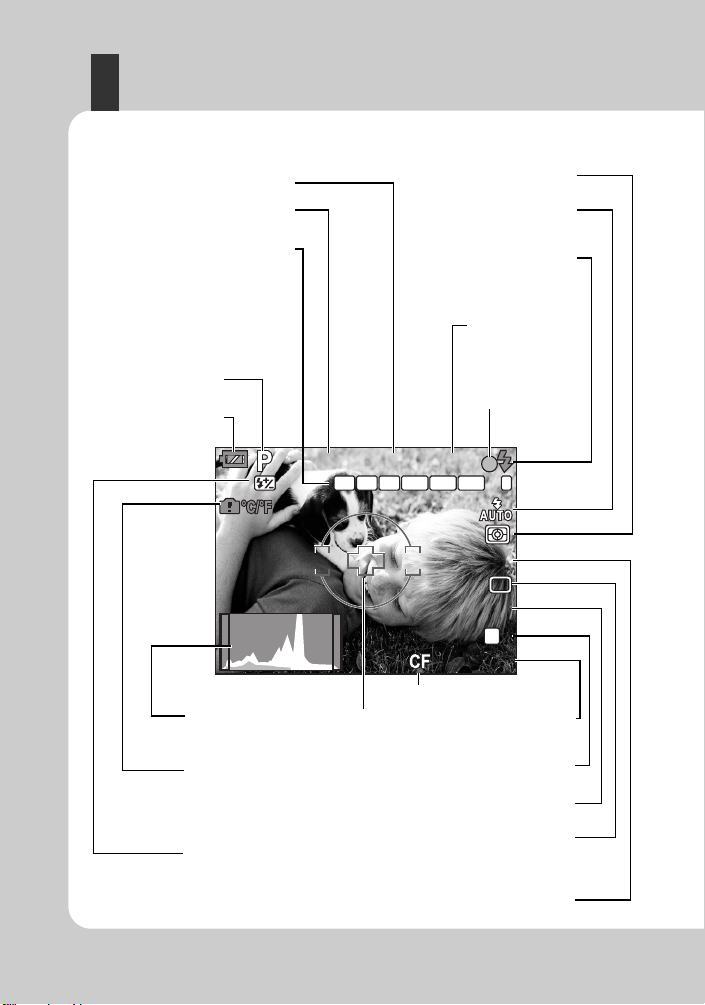

Ecran ACL (vue en direct)

Vous pouvez utiliser l’écran ACL pour visualiser le sujet pendant la prise de vue. Appuyez

sur la touche

pour utiliser la vue en direct.

«Utilisation de la vue en direct» (P. 36)

250250250 F5.6F5.6 +2.0+2.0

AEL

H-AF

BKTFPRCHP

WBWB

AUTOAUTO

ISOISO

AUTOAUTO

3 838

ISIS

Valeur de

compensation

d’exposition

P. 47

Commande d’intensité du flash

P. 72

Avertissement de température interne

P. 11 5

Détection de visage

P. 39

Carte

P. 11 8

Cible AF

P. 53

Symbole de mise au point

correcte

P. 16, 38, 54

Histogramme

P. 11 3

Vérification de la batterie

P. 6

Mode de prise de vue

P. 4

Position initiale

P. 54

Mode RC

P. 74

Flash super FP

P. 74

Fourchette automatique

P. 49, 72

Mémorisation de l’exposition

P. 48

Mode Live view AF

P. 37

Stabilisateur d’image

vws

P. 58

Vitesse d’obturation

P. 42 – 45

Valeur d’ouverture

P. 42 – 45

Flash

P. 71

(clignote : recharge en cours,

s’allume : recharge terminée)

Mode de flash

P. 68

Mode de mesure

P. 46

Prise de vue en série

P. 55

Retardateur

P. 56

Télécommande

P. 56

Balance des blancs

P. 62

Sensibilité ISO

P. 50

Mode d’enregistrement

P. 60

Nombre de vues

enregistrables

P. 125

E-520_FR.fm Seite 8 Montag, 14. April 2008 10:23 10

Guide de base

Ecran ACL (affichage)

Vous pouvez commuter l’affichage de l’écran ACL en utilisant la touche INFO.

«Affichage des informations» (P. 80)

1 / 2 5 0 F 5 . 6

250 F5.6

+ 2 . 0 4 5 m m

+2.0 45mm

I S O 1 0 0

ISO 100

0 . 0

0.0

A : 0

A: 0

WB : AUTO

G : 0

G: 0

NATURAL

s R G B

sRGB

[ 3 6 4 8 x 2 7 3 6 , 1 / 8 ]

[3648x2736,1/8]

x1 0

x10

’ 0 8 . 0 8 . 1 6

’08.08.16

2 1 : 5 6

21:56

1 0 0 - 0 0 1 5

100-0015

1 5

Vérification de la batterie

P. 6

Carte

P. 11 8

Réservation d’impression

Nombre d’impressions

P. 98

Protection

P. 85

Mode d’enregistrement

P. 60

Date et heure

P. 15

Numéro de fichier

P. 80

Modes d’images

P. 6 5

Spectre couleur

P. 94

Informations sur l’affichage d’une

seule vue

Mode

d’enregistrement

P. 60

Numéro de vue

P. 80

Valeur d’ouverture

P. 42 – 45

Mode de prise de vue

P. 4

Longueur focale

P. 1 2 0

(La longueur focale est indiquée

par unités de 1 mm.)

Compensation

d’exposition

P. 47

Vitesse d’obturation

P. 42 – 45

Sensibilité ISO

P. 50

Commande d’intensité du flash

P. 72

Compensation de la balance

des blancs

P. 63

Mode de mesure

P. 46

Cible AF

P. 53

Balance des blancs

P. 62

Histogramme

P. 80

Informations

concernant la

prise de vue

Noms des éléments et fonctions

E-520_FR.fm Seite 9 Montag, 14. April 2008 10:23 10

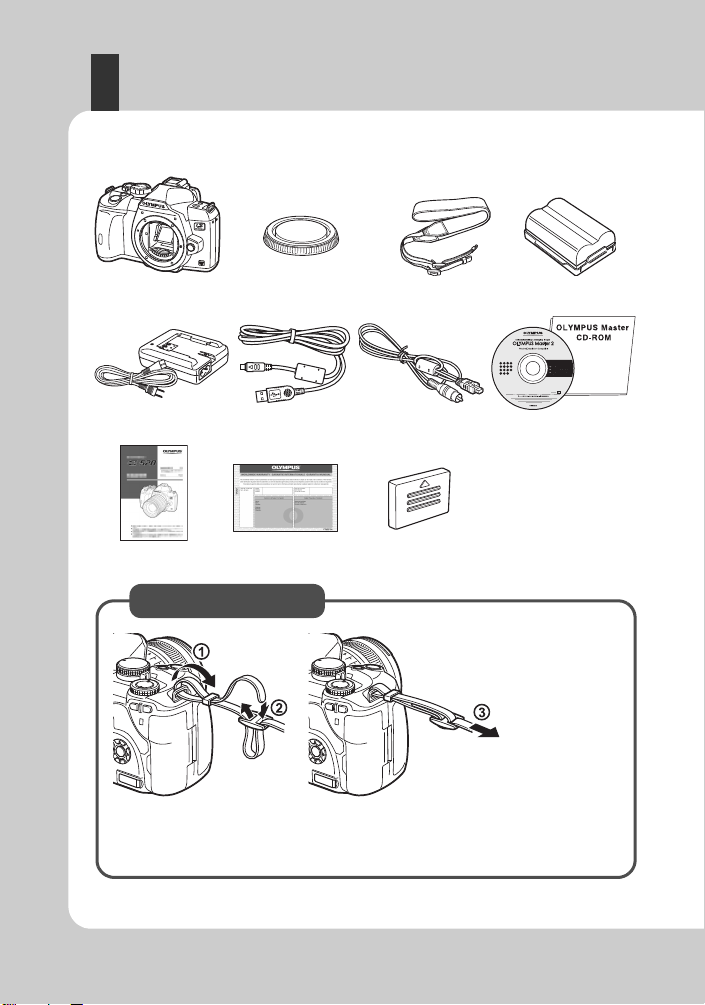

Déballer les pièces du carton

Les éléments suivants sont fournis avec l’appareil photo.

Si un composant est manquant ou endommagé, contactez le vendeur où vous avez acheté

l’appareil photo.

Appareil photo Bouchon avant Bandoulière BLM-1 Batterie au

lithium-ion

BCM-2 Chargeur au

lithium-ion

Câble USB Câble vidéo

Carte de garantieManuel d’instructions

OLYMPUS Master 2

CD-ROM

Couvercle d’œilleton

Passez la courroie tel

qu’indiqué par les flèches

(

Ensuite, tirez fermement

sur la courroie pour vous

assurer qu’elle est fixée

solidement (

Fixation de la courroie

Fixez l’autre extrémité

de la courroie au

second œillet de la

même manière.

E-520_FR.fm Seite 10 Montag, 14. April 2008 10:23 10

Autres manuels pour E420 - Evolt 10MP Digital SLR Camera

Table des matières

Autres manuels Olympus Appareil photo numérique

Olympus

Olympus FE 5020 - Digital Camera - Compact Instructions de montage

Olympus

Olympus Stylus 730 Guide de démarrage rapide

Olympus

Olympus IM002 Manuel utilisateur

Olympus

Olympus E-10 - 4MP Digital Camera Manuel utilisateur

Olympus

Olympus D560 - 3.2 MP Digital Camera Manuel utilisateur

Olympus

Olympus AZ-1 ZOOM Manuel utilisateur

Olympus

Olympus Stylus 1050SW Guide de configuration

Olympus

Olympus IR 300 - Digital Camera - 5.0 Megapixel Guide de configuration

Olympus

Olympus SP-810UZ Manuel utilisateur

Olympus

Olympus TG-310 Manuel utilisateur

Olympus

Olympus E-20 - Dual Monaural Earphones Manuel utilisateur

Olympus

Olympus Tough TG-820 iHS Instructions de montage

Olympus

Olympus Camedia D-575ZOOM Guide d'installation

Olympus

Olympus VG-120 Guide de configuration

Olympus

Olympus E-500 - EVOLT Digital Camera Manuel utilisateur

Olympus

Olympus E-PL3 Manuel utilisateur

Olympus

Olympus superzoom70 Manuel utilisateur

Olympus

Olympus OM-10 Mode d'emploi

Olympus

Olympus CAMEDIA C-8080 Wide Zoom Manuel utilisateur

Olympus

Olympus CAMEDIA C-60 Zoom Manuel utilisateur

Olympus

Olympus E-30 Manuel utilisateur

Olympus

Olympus SP-510UZ Guide d'installation

Olympus

Olympus E-P1 - Digital Camera - Prosumer Mode d’emploi

Olympus

Olympus E-500 - EVOLT Digital Camera Manuel utilisateur

Manuels Appareil photo numérique populaires d'autres marques

Mercury

Mercury 350K Manuel utilisateur

Pentax

Pentax Optio LS 465 Manuel utilisateur

Sanyo

Sanyo VPC-S1085 Manuel utilisateur

GE SMART A1255 Manuel utilisateur

Point Grey

Point Grey Gazelle Manuel utilisateur

Nikon

Nikon COOLPIX A Manuel utilisateur

Pentax

Pentax P-5 Manuel utilisateur

BlazeVideo

BlazeVideo A280 Manuel utilisateur

Sony

Sony MCA-20 Manuel utilisateur

Sony

Sony Alpha DSLR-A290 Manuel utilisateur

ATIK Cameras

ATIK Cameras One Manuel utilisateur

CohuHD Costar

CohuHD Costar 3930 Series Manuel utilisateur

Leica

Leica M10-R Manuel utilisateur

FujiFilm

FujiFilm FinePix A700 Manuel utilisateur

Lorex

Lorex LNZ81P25 Series Manuel utilisateur

GE J1470S Manuel utilisateur

Sony

Sony A6700 Guide de l'utilisateur

Canon

Canon EOS ELAN7 Manuel utilisateur
