NEC N8102-693 Manuel utilisateur

CBZ-001279-693-01

大切に保管してください

Keep this manual carefully along with the product

この度は、本製品をお買い上げいただきまして誠にありがとうございます。

Congratulations for your purchase of this Memory Kit.

本増設メモリを本体装置へ取付ける際には本体装置に添付の使用上のご注意に記載されている冒頭の

内容をよく読んでご理解し、安全にご活用ください。また、増設にあたっては、最寄りの保守サービス

会社に依頼することをお勧めします。

The User's Guide is intended to allow you to install and use the Memory Kit.

N8102-693/694 correctly and safely Read this manual thoroughly before handling the Kit.

In addition, refer to this guide whenever you want to know how to use the Kit or some malfunction occurs.

Always keep this guide at hand so that you can see it when necessary.

For the server in which the Kit is installed, refer to the User’s Guide of the server.

Read “Notes on Use”carefully before handling the Kit.

警告

WARNING

安全上のご注意を無視する取り扱いを行うと、装置の故障、人体事故、火災・周囲の機器の損傷を

引き起こす原因となることがあります。

Indicates the presence of a hazard that may result in death or serious personal injury.

オプションの取り付け、取り外し時は電源プラグをコンセントから 電源プラグを抜く



抜き、外部装置と接続しているケーブルを外してください。 Unplug the power

故障や感電する恐れがあります。

cord!

When you install the option or delete it, unplug the power cord and 感電注意

extract

the

cable

that

has

connected

another one.

Otherwise, an electric shock or fire may be caused. Precaution against

electric shock

分解禁止

Prohibition of

本書に記載されている場合を除き、絶対に分解したり、修理・改造を

disassembly

行ったりしないでください。装置が正常に動作しなくなるばかりで 発火注意

なく、感電や火災の危険があります。

Indicates

that

Do not disassemble, repair, or modify the server. Otherwise,

improper

use

may

electric shock or fire may be caused.

cause

fire.

感電注意

Precaution against

electric shock



増設メモリボード取り扱いの手引き

N8102-693/694

DDR4-2400 REG Memory Kit User’s Guide

CBZ-001279-693-01

CBZ-001279-693-01



注意：本製品は、同一仕様のメモリをセットで使用する必要があります。本製品を購入して、すでに所有し

ているメモリと混在してしまった場合、メモリに貼ってあるメモリベンダのラベルを確認し、型番を

合わせてください。ラベルはベンダにより異なります、下記のラベル例を参照し型番を確認してくだ

さい。

INPORTANT：A pair of DIMMs of same specification must be installed in the server. If you have DIMMs of

various specifications, identify the model number by the label attached on the DIMM

ラベル例

Label sample

構成品

Composition article

項番



No.

品名

Name

数量

Number 備 考

Comment

N8102-

693 694

1 8GBRegisteredDIMM 2 − DDR4-2400

16GBRegisteredDIMM − 2 DDR4-2400

2 保証書 1 This warranty is valid

only in Japan.

3 増設メモリボード取り扱いの手引き

DDR4-2400 REG Memory Kit User’s Guide 1 本書

This book.

CBZ-001279-693-01

取り扱い上の注意事項

Notes On Use

本製品を箱から取り出した後は、次の注意事項を必ずお守りください。

Please be sure to protect the following notes after picking out this product from a box.

●ほこりの多い場所や大気中に硫黄の蒸気が発生する場所及び、水などの液体のかかるおそれのある

場所に置かないでください。

Do not use the server in the place where dust, water or liquid may pour.

●強い磁気を発生させるものの近くに置かないでください。

Do not use the server in the place where the strong electromagnetic waves generate.

●メモリの端子部分に触れないでください。

Do not touch any terminal pin of Additional Memory.

●N8102-693/694 増設メモリボード以外を搭載している場合は「メモリスペアリング機能」は使用

できません。

If you are equipped with a expansion memory board other than N8102-693/694, you can not use

"Memory Sparing feature".

●N8102-693/694 増設メモリボード以外の混在は出来ません。

It can not be used together N8102-693/694 expansion memory board other than.

第三者への譲渡

Transfer to Third Party

本製品を第三者へ譲渡（または売却）する場合には、本書を一緒にお渡しください。

Make sure to provide this manual and all the accessories along with the product to a third party.

CBZ-001279-693-01



製品の取り付け／取り外しについて

Installing or Uninstalling an Internal Optional Device

準備確認事項

Notes before carrying out the work

(1)危険防止及び故障防止のため作業を行なう際には、本体装置の電源スイッチを OFF にし、電源

プラグをコンセントから抜いてください。但し、ホットスワップ（活線挿抜）対象製品の取り付

け／取り外し時の電源スイッチの OFF および電源プラグのコンセントからの取り外しは除きます。

To avoid electric hazard and malfunction, be sure to turn off the Power switch of this product and

unplug the power cord from an outlet before carrying out the work. However, there is no need to do

this if the internal optional device is hot-swappable.

(2)本製品は静電気に弱い電子部品で構成されています。製品の取り付け／取り外しの際は、静電気

による製品の故障を防止するため静電気対策用リストストラップなどの装着により静電気を除去

してください。また、リストストラップを使用する場合は、接地された箇所に接続して使用して

ください。

This internal optional device consists of static-sensitive electronic components. To avoid failures

caused by static electricity when installing or uninstalling the internal optional device, wear an

anti-static wrist strap on your wrist and provide earthing before carrying out the work. And also

connect a wrist strap to earth ground when you wear a wrist strap.

(3)ケーブルの取り扱い

Handling of cables

ＬＡＮケーブル等のケーブルを接続する場合も床面との摩擦によって静電気が帯電することが

あります。帯電した状態で入出機器に接続すると機器を破壊することがありますので接続する

前には除電キット等を使用して除電することを推奨します。

When connecting a cable (e.g., LAN cable), static electricity may also be charged due to friction

against the floor. Connecting a charged cable with an I/O device may cause damage to the

devices. It is recommended to discharge static electricity before connecting a cable by using

neutralization apparatus and so on.

注）静電気除電キットについて下記の静電気除電キットについては、お買い求めの販売店または保守

サービス会社にご相談ください。

品名：ＬＡＮケーブル除電治具

型名：ＳＧ００１（東京下田工業（株）製）

CBZ-001279-693-01



増設メモリの取り付け

Install the DDR4-2400 Memory Kit

1.準備確認事項

Preparation point to be checked

危険防止及び故障防止のため、作業を行なう際には本体装置の電源スイッチを OFF にし、電源プラグ

をコンセントから抜いてください。

To avoid danger and prevent malfunction, turn off the power of the server and unplug the power plug

from the outlet before performing the installation.

2.増設手順

Installation procedure

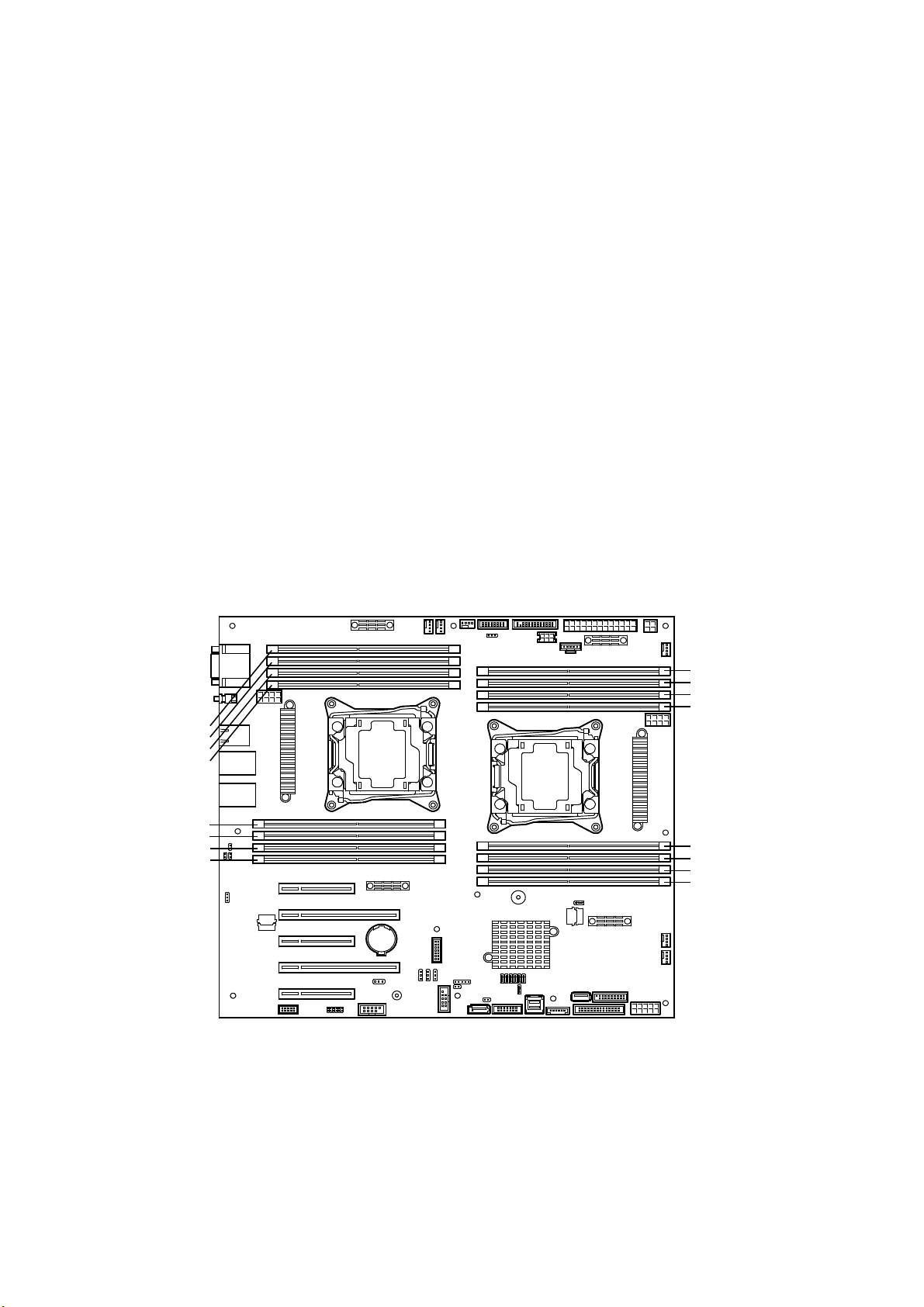

(1)メモリボード実装位置の確認

Check the position of the additional memory on the mother board.

①トップカバー／サイドカバーを取り外します。マザーボード上に増設用のコネクタがあります(下

図参照)。装置によっては、トップカバーの他にフレームの取り外しが必要な場合や、オプション

ボードの取り外しが必要な場合もあります。（本体装置のユーザーズガイド参照）

Remove the top or side cover and check the memory connector on the mother board.

In that case, it may be necessary to remove a frame in addition to the top cover, or it may be

necessary to remove an option board. (Please refer to USER’s GUIDE.)

マザーボード

Mother Board

CPU1_DIMM1

CPU1_DIMM5

CPU1_DIMM2

CPU1_DIMM6

CPU1_DIMM8

CPU1_DIMM4

CPU1_DIMM7

CPU1_DIMM3

CPU2_DIMM6

CPU2_DIMM2

CPU2_DIMM5

CPU2_DIMM1

CPU2_DIMM3

CPU2_DIMM7

CPU2_DIMM4

CPU2_DIMM8

CBZ-001279-693-01



(2)メモリボードの実装手順

Install the DDR4-2400 Memory Kit

①メモリボードには誤挿入防止用の切り欠きがありますので、コネクタの極性と切り欠きを同一

方向に合わせます。コネクタに対してメモリボードを垂直に立てて挿入するとレバーが自動的に

閉じます。同様の手順で残りのメモリボードを実装します。

The memory card has cutouts to prevent incorrect insertion. Please orient the card so that the

connector polarity and card cutouts match.

Insert the card vertically on the connector. Press the levers at each end of the connector so that

they fasten the half-circle shaped cutouts on each edge of the card.

INPORTANT

切り欠き

Key Slot 誤挿入防止キー

Key

メモリボードは左右非対象の形状ですので、メモリボードとメモリソケット

の凹凸部分を確認し、正しく実装してください。メモリボードが正しく固

定されないと本体の故障の原因になりますので、特に注意してください。

Since a memory card has unsymmetrical shape, please check the

concavo-convex part of a memory card and a connector, and mount it

correctly.

Please exercise caution. Improperly fastened memory card can cause

malfunctioning of the main unit.

CBZ-001279-693-01

(3)メモリボードの増設順序

The extension order of memories

●メモリボードは次の順序で増設します。(下図参照)

A memory card is added by the next order.

●１ＣＰＵ構成時と２ＣＰＵ構成時でメモリの増設順序が違います。

When one CPU is composition and two CPU are composed, the order of increasing the memory

is different.

●１ＣＰＵ構成時は下図の１ＣＰＵ構成に記載の順序で増設してください。

The 1 CPU configuration is added by an order of mentioning to the 1 CPU configuration in the

below figure.

●２ＣＰＵ構成時は下図の２ＣＰＵ構成に記載の順序で増設してください。

The 2 CPU configuration is added by an order of mentioning to the 2 CPU configuration in the

below figure.

●メモリボードの増設は、容量の大きいもの（１６ＧＢ→８ＧＢ）から順に増設して

ください。

Something by which addition of a memory board has a large capacity, it's added in turn from

(16GB -> 8GB).

INPORTANT

It can not be used together N8102-693/694 memory expansion board

other than.

If you have not implemented the CPU2, you can not use

CPU2_

DIMM1

1CPU

構成

1CPU configuration

2CPU

構成

2CPU configuration

4 枚め/4

1 枚め/1



2 枚め/



4 枚め/4



2 枚め/2



4 枚め/4



3 枚め/



枚

め



3 枚め/3



8 枚め/ 8

4 枚め/

8 枚め/ 8



1 枚め/



5 枚め/



1 枚め/



5 枚め/



6 枚め/



2 枚め/2



枚

め



2 枚め/



7 枚め/



3 枚め/



7 枚め/



3 枚め/



CBZ-001279-693-01



3.増設後の確認

Operation Check after Installation

(1)本メモリボードを増設後、本体装置の画面が表示されない場合は、基本で実装されているメモリ

も含めて、再度すべてのメモリが正しく実装されているか確認してください。

After adding this memory card, if nothing is displayed on the main unit screen, please reconfirm

that all memories including pre-installed ones are properly mounted.

(2)POST の画面でエラーメッセージが表示されていないことを確認してください。

Power on the server and verify that POST displays no error messages.

(3)本体装置の「SETUP」を立ち上げ、「Advanced」−「MemoryConfiguration」−「MemoryInformation」

を選択し、増設したメモリの DIMM ステータス表示が「数値」になっていることを確認してください。

Run the BIOS SETUP utility and select [Advanced] →[Memory Configuration] −「Memory

Information」to verify that the installed DIMM shows the status “Number”.

(4)増設したメモリが認識されない場合は、本体装置の「SETUP」を立ち上げ、「Advanced」―

「MemoryConfiguration」−「MemoryRetest」で「Yes」を選択して、メモリのエラー情報を

クリアしてください。

「SETUP」の立ち上げ、選択方法等は、本体装置の EXPRESSBUILDER に格納されているユーザーズガ

イドを参照してください。

Select “Yes”for 「Memory Retest」on the 「Advanced」−「Memory Configuration」menu.

4.メモリ機能の利用

Using the Memory RAS Features

(1)本製品は、メモリ RAS 機能として「メモリスペアリング機能」を持っています。メモリスペア

リング機能は、各 CPU のメモリコントローラ配下にあるメモリチャンネルの 1 つを予備(スペア)と

して待機させることにより、運用しているメモリチャネル配下の DIMM で訂正可能なエラーが発生

した場合、待機させている DIMM に自動的に運用を切り替え、処理を継続させる機能です。

The server has RAS feature including "Memory sparing feature".

The memory sparing feature by making one of the memory channels which the memory controller

subordinate of each CPU has stand by as a reserve (spare), When the error which can be

corrected by DIMM of the memory channel subordinate who is applying occurs, it is the function to

change employment to DIMM made to stand by automatically, and to make processing continue.

(2)本体装置のマザーボードは、メモリを制御するための｢メモリチャンネル｣が 4 系統に分かれてい

ます。

The memory area on the motherboard of the server is divided into four memory channels as shown

in the figure below.

メモリコントローラ



Memory Controller

メモリコントローラ



Memory Controller

CBZ-001279-693-01

(3)メモリスペアリング機能

Memory Sparing

メモリスペアリング機能は、各 CPU のメモリコントローラ配下にあるメモリチャネルの 1 つを予備

(スペア)として待機させることにより、運用しているメモリチャネルは以下の DIMM で訂正可能な

エラーが発生した場合、待機させている DIMM に自動的に運用を切り替え、処理を継続させる機能です。

Memory Sparing feature puts a memory channel 2 of a memory controller in each CPU into standby

status as spare devices. If a correctable error occurs in a DIMM in the running memory controller, the

feature automatically changes the running DIMM from the failed one to a DIMM in the standby state

to continue the processing.

Check

メモリスペアリングをサポートする構成と、その際のシステム論理メモリの容量は次の表を参照

してください。

Refer to the figure below about the configuration of the memory supports Sparing feature and

the system logical capacity.

CPU 個数

Number of

CPUs

メモリ枚数

Memory

搭載メモリ容量

Memory Capacity

N8102-

693(16GBx2)



694(32GBx2)

1

2 24GB 48GB

4 48GB 96GB

6 72GB 144GB

8 96GB 192GB

2

4 48GB 96GB

6 72GB 144GB

8 96GB 192GB

10 120GB 240GB

12 144GB 288GB

14 168GB 336GB

16 192GB 384GB

オペレーティングシステムからは、実際に搭載したサイズより少なく認識

されます(DIMM の搭載数と 1 枚あたりの容量によって変わります)。

The operating system recognizes the DIMMs as those with capacities

less than the actual physical capacities. (The recognized capacities

DIMM.)

●

メモリスペアリング機能を使うときは、N8102-693/694 増設メモリ

ボード(同一 DIMM2 枚セット)を搭載してください。

To use Memory Sparing feature, install N8102-693/694 additional

memory board (two DIMMs of same model).

●システム内に搭載するメモリは同一型番のメモリを搭載して

ください。

DIMMs installed in the system must be of the same model number.

CBZ-001279-693-01



待機系

Standby

CPU2DIMM2



スペアセット

Spare set

CPU2DIMM6



CPU2DIMM7



CPU2DIMM3



スペアセット

Spare set

CPU2DIMM8



CPU2DIMM4



スペアセット

Spare set

運用系

Running

CH0

CH1

CH2

CH3

メモリコントローラ

Memorycontroller



CPU2

CPU2DIMM1



スペアセット

Spare set

CPU2



DIMM5



例：2CPU

Example:2CPU configuration

待機系

Standby

CPU1DIMM7



CPU1DIMM3



スペアセット

Spare set

CPU1DIMM8



CPU1DIMM4



スペアセット

Spare set

運用系

Running

CH0 CH1 CH2 CH3

メモリコントローラ

Memorycontroller



CPU1

CPU1DIMM2



スペアセット

Spare set

CPU1DIMM6



CPU1DIMM1



スペアセット

Spare set

CPU1DIMM5



Ce manuel convient aux modèles suivants

Autres manuels NEC Stockage

NEC

NEC S4900 Guide d'installation

NEC

NEC N8151-143 Guide de l'utilisateur

NEC

NEC LL030F Manuel utilisateur

NEC

NEC N8102-686 Manuel utilisateur

NEC

NEC S2500 Manuel utilisateur

NEC

NEC N8151-105 Guide de l'utilisateur

NEC

NEC S1500 Manuel utilisateur

NEC

NEC NR-9300 Manuel utilisateur

NEC

NEC ST1240 Manuel utilisateur

NEC

NEC N8102-509F Manuel utilisateur

NEC

NEC D3 Manuel utilisateur

NEC

NEC Versa VXi OP-220-73005 Manuel utilisateur

NEC

NEC N8118-301 Manuel utilisateur

NEC

NEC NS170 Manuel utilisateur

NEC

NEC LL009F Manuel utilisateur

NEC

NEC T30A Manuel utilisateur

NEC

NEC Built-In AIT Manuel utilisateur

NEC

NEC VERSA S1300 Series Manuel utilisateur

NEC

NEC N8551-28F Manuel utilisateur

NEC

NEC S2900 Manuel utilisateur

NEC

NEC Express5800/R120f-2E Manuel utilisateur

NEC

NEC NVM-2000 Mode d’emploi

NEC

NEC Versa LX Manuel utilisateur

NEC

NEC FZ110A - Zip 100MB - 100 MB ZIP Drive Manuel utilisateur

Manuels Stockage populaires d'autres marques

QNAP

QNAP TS 32PXU Series Manuel utilisateur

LaCie

LaCie RUGGED RAID Manuel utilisateur

Freecom

Freecom CLS DOCK Manuel utilisateur

PNY

PNY Attache P-FD64MBATT3 Manuel utilisateur

HP StorageWorks MSL2024 Manuel utilisateur

OLT

OLT 6x6 Maximizer Manuel utilisateur

Transcend

Transcend JetFlash 160 Manuel utilisateur

LaCie

LaCie RUGGED MINI Manuel utilisateur

Thunderbolt

Thunderbolt 600 Manuel utilisateur

Panasonic

Panasonic LB-DH8 series Manuel

Intel

Intel RAID High Availability Manuel utilisateur

LaCie

LaCie 12big Thunderbolt 3 Manuel utilisateur

Spectra Logic

Spectra Logic T-Series Spectra T50e Manuel utilisateur

Panasonic

Panasonic LKM-F931-1 Manuel utilisateur

Tabernus

Tabernus Enterprise Erase E2400 Manuel utilisateur

Rocstor

Rocstor COMMANDER 3F series Manuel utilisateur

HP P9000 Manuel utilisateur

Western Digital

Western Digital Ultrastar Data60 Manuel utilisateur
