National Instruments NI USB-6008 Manuel utilisateur
ni.com/gettingstarted
開始 시작 入门
内容 내용 内容
NI USB-6008/6009
Quick Start
Démarrage rapide
Erste Schritte
クイックスタート
시작하기
快速入门
Bus-Powered USB Multifunction I/O Device
375553A-01 Feb12
Caution Before installing your device, read all product
documentation to ensure compliance with safety, EMC, and
environmental regulations.
Attention Avant d’installer votre périphérique, lisez toute la
documentation se rapportant au produit pour vous assurer du respect
des règles concernant la sécurité, la CEM et l’environnement.
Achtung Lesen Sie vor dem Einbauen des Geräts die
Produktdokumentation, um sich über alle einzuhaltenden Sicherheits-
vorschriften, EMV-Vorschriften und Umweltrichtlinien zu informieren.
注意 デバイスを取り付ける前に、すべての製品ドキュメントをお読みに
なり、安全、EMC、環境規制を遵守してください。
주의 디바이스를 설치하기 전에 모든 제품 관련 문서를 읽고 안전,
EMC, 환경 규정을 준수하는지 확인하십시오.
警告 安装设备之前，请阅读所有产品文档，确保符合安全、EMC以
及环境法规。
役に立つリンク 유용한 링크 相关链接
a
a
©2012 National Instruments Corp.
All rights reserved.
LabVIEW, National Instruments, NI, ni.com, the National Instruments corporate logo, and the Eagle logo are trademarks
of National Instruments Corporation. Refer to the Trademark Information at ni.com/trademarks for other National
Instruments trademarks. Other product and company names mentioned herein are trademarks or trade names of their
respective companies. For patents covering National Instruments products/technology, refer to the appropriate location:
Help»Patents in your software, the patents.txt file on your media, or the National Instruments Patent Notice at
ni.com/patents. Refer to the Export Compliance Information at ni.com/legal/export-compliance for the National
Instruments global trade compliance policy and how to obtain relevant HTS codes, ECCNs, and other import/export data.
Start Here I Commencez ici I Hier beginnen
開始 I 시작 I 入门

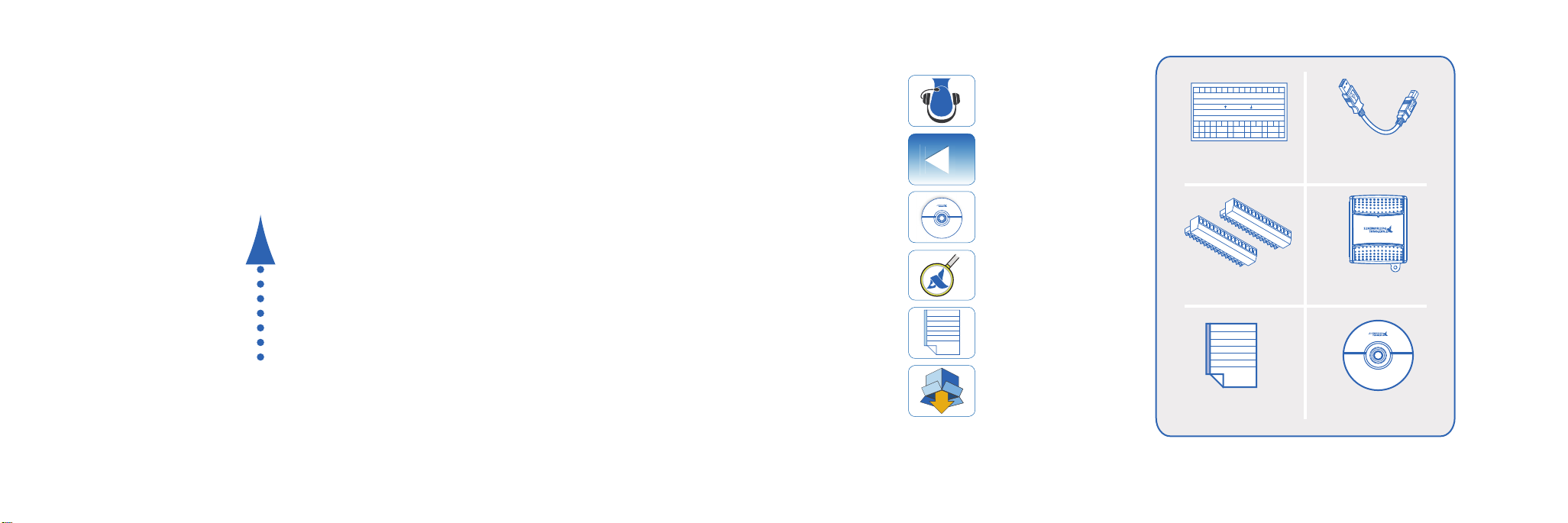

NI-DAQmx DVD Documentation
NI USB-6008/6009
Label
Connector Plugs
USB Cable
GND +AI0 -+AI1 -+AI2 -+AI3 -AO0 AO1 GND
GND +5V +2.5V PFI0 P1.3 P1.2 P1.1 P1.0 P0.7 P0.6 P0.5 P0.4 P0.3 P0.2 P0.1 P0.0
12345678910 11 12 13 14 15 16
GND AI0 AI4 GND AI1 A I5 GND AI2 AI 6 GND AI3 AI 7 GND AO0 AO1 GND
DIGITAL
ANALOG
32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17
GND GND GND GND
Contents I Contenu I Inhalt
内容 I 내용 I 内容
クイックスタート
시작하기
快速入门
注意 デバイスを取り付ける前に、すべての製品ドキュメントをお読みに
なり、安全、 、環境規制を遵守してください。
주의 디바이스를 설치하기 전에 모든 제품 관련 문서를 읽고 안전,
, 환경 규정을 준수하는지 확인하십시오.
警告 安装设备之前，请阅读所有产品文档，确保符合安全、 以
及环境法规。
Useful Links I Liens utiles I Nützliche Links
役に立つリンク I 유용한 링크 I 相关链接
▼
▼
Getting Started
ni.com/gettingstarted
NI USB-6008/6009 Documentation
ni.com/manuals a6008
Examples
ni.com/info adaqmxexp
Software
ni.com/downloads
Demonstrations
ni.com/daq/videos
Services and Support
ni.com/services
NI-DAQmx
NI LabVIEW

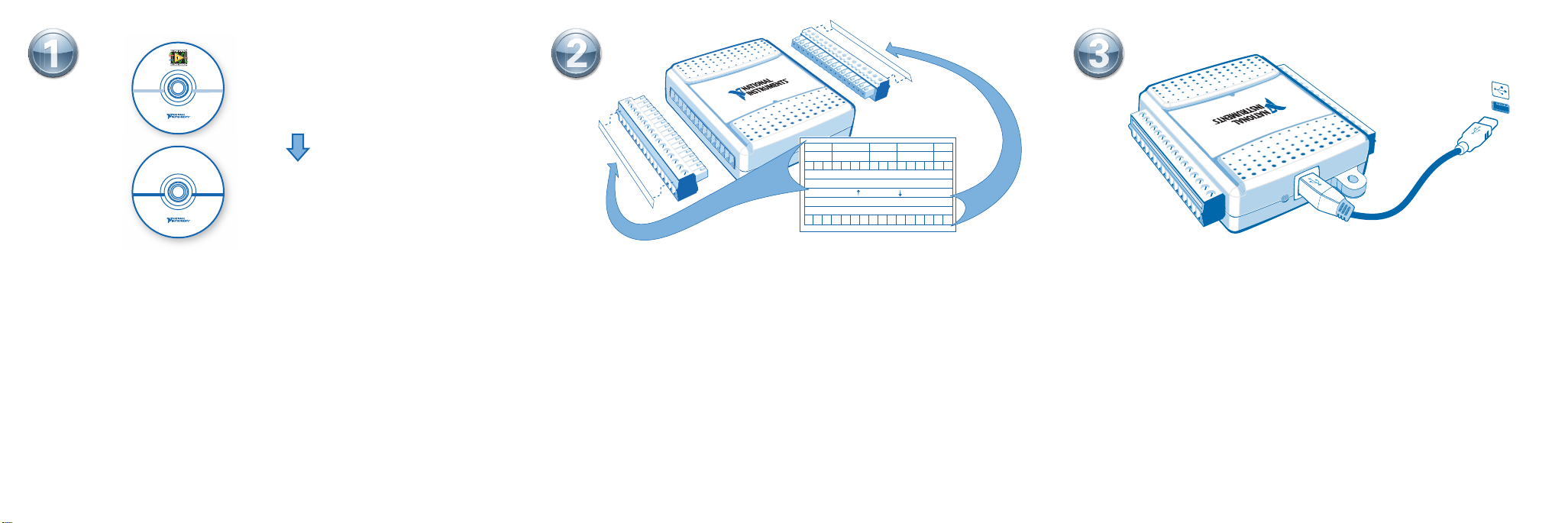

Install application development software (if applicable). Then install NI-DAQmx driver
software.
Attach screw terminal connector plugs to the device and then apply analog and digital
labels to the connectors.
Installez le logiciel de développement d’applications (le cas échéant) puis le driver
NI-DAQmx.
Installieren Sie Ihre Software zum Entwickeln von Applikationen (sofern vorhanden).
Installieren Sie dann den NI-DAQmx-Treiber.
（必要に応じて）アプリケーション開発ソフトウェアをインストールします。その後に、NI-DAQmxドラ
イバソフトウェアをインストールします。
필요한 경우 어플리케이션 개발 소프트웨어를 설치합니다. 그 후 NI-DAQmx 드라이버 소프트웨
어를 설치합니다.
Connect shielded sensors and signals as described in the user guide. Then connect the
device to a USB port on your computer.
で最初の測定を実行します。デバイスを右クリックしてテストパネルを選択します。測定パラメータを選択した後に、開始をクリックして測定機能を確認します。
로 측정을 시작합니다. 해당 디바이스에서 마우스 오른쪽 버튼을 클릭한 후, 테스트 패널을 선택합니다. 측정 파라미터를 선택한 후, 시작을 클릭하여 측정이 잘 되
는지 확인합니다.
在 中进行初次测量。右键单击设备并选择测试面板。选择测试参数后，单击开始验证测量功能。
Attachez les connecteurs de type bornier à vis au périphérique puis apposez les étiquettes
ANALOG et DIGITAL aux connecteurs.
Befestigen Sie die Schraubklemmverbinder am Gerät und bringen Sie die Beschriftungen
für Analog- und Digitalsignale an.
ネジ留め式端子コネクタプラグをデバイスに取り付け、アナログおよびデジタルラベルをコネクタに
貼付します。
나사 고정 터미널 커넥터 플러그를 디바이스에 부착한 후, 아날로그 라벨 및 디지털 라벨을 커넥
터에 붙입니다.
固定螺栓端子连接器插头至设备，并为连接器粘贴模拟和数字标签。
Connectez les signaux et capteurs blindés comme le décrit le guide de l’utilisateur puis
connectez le périphérique à un port USB de l’ordinateur.
Schließen Sie entsprechend der Beschreibung abgeschirmte Sensoren und Leitungen an.
Verbinden Sie dann das Gerät mit einem USB-Anschluss des Computers.
ユーザガイドの指示に従って、シールドセンサと信号を接続してください。その後に、デバイス
をコンピュータのUSBポートに接続します。
쉴드된 센서와 신호를 사용자 가이드의 설명과 같이 연결합니다. 그 후 디바이스를 사용자 컴퓨터
의 USB 포트에 연결합니다.
3
3
2
2
1
1
GND
GND GND GNDA10 A14 A11 A15 GNDA12 A16 GNDA13 A17 GNDA00 A01
GND GND GND GND GNDA01A00+A13–+A12–+A11–+A10–
GND PF10 P1.1+5V +25V P1.3 P1.2 P0.6P1.0 P0.7 P0.3P0.5 P0.4 P0.0P0.2 P0.1
ANALOG DIGITAL
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
32 31 20 29 28 27 26 25 24 23 22 21 20 19 18 17
(在允许的条件下)安装应用程序开发软件。随后安装NI-DAQmx驱动程序软件。 按照用户指南连接屏蔽式传感器和信号。随后连接设备至计算机的USB端口。
ピン配列 핀출력 引脚

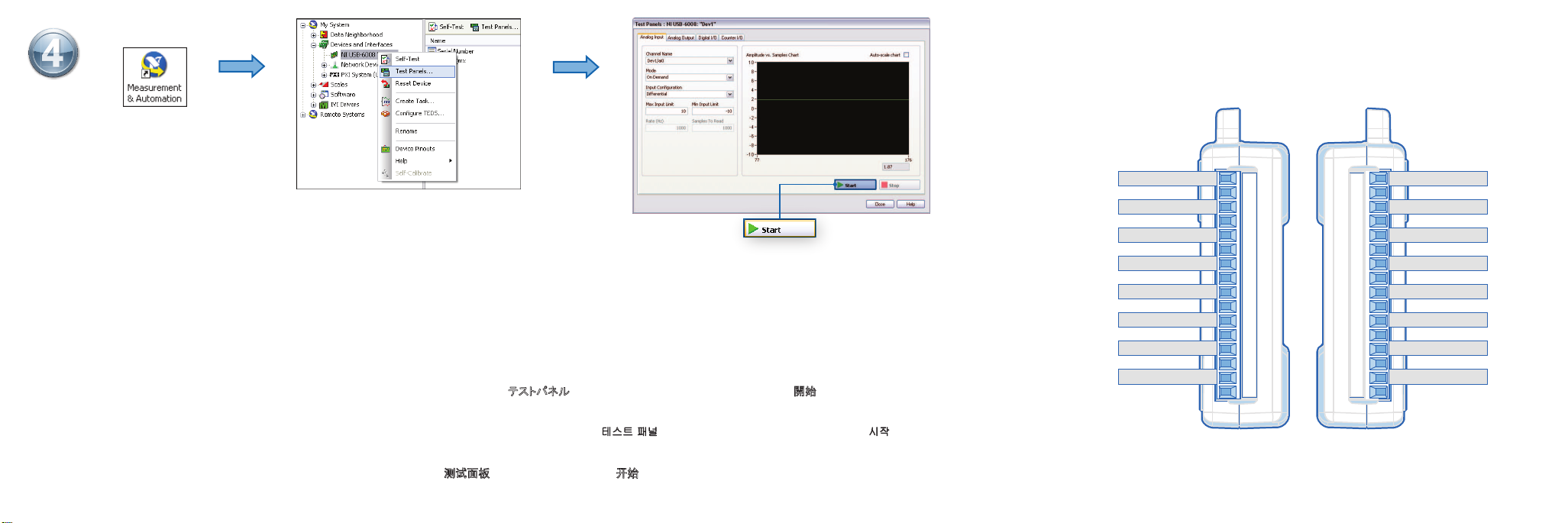

Take your first measurement in Measurement & Automation Explorer (MAX). Right-click the device and select Test Panels. After selecting measurement parameters, click Start to verify
measurement functionality.
（必要に応じて）アプリケーション開発ソフトウェアをインストールします。その後に、 ドラ
イバソフトウェアをインストールします。
필요한 경우 어플리케이션 개발 소프트웨어를 설치합니다. 그 후 드라이버 소프트웨
어를 설치합니다.
Relevez votre première mesure dans Measurement & Automation Explorer (MAX). Faites un clic droit sur le périphérique et sélectionnez Panneaux de test. Une fois les paramètres de mesure
sélectionnés, cliquez sur Démarrer pour vérifier la fonctionnalité de la mesure.
Nehmen Sie die erste Messung mit dem Measurement & Automation Explorer (MAX) vor. Klicken Sie mit der rechten Maustaste auf das Gerät und wählen Sie Testpanels. Nehmen Sie Einstellungen
zur Messung vor und klicken Sie auf Start, um die Messfunktion zu prüfen.
Measurement & Automation Explorer (MAX)で最初の測定を実行します。デバイスを右クリックしてテストパネルを選択します。測定パラメータを選択した後に、開始をクリックして測定機能を確認します。
Measurement & Automation Explorer (MAX)로 측정을 시작합니다. 해당 디바이스에서 마우스 오른쪽 버튼을 클릭한 후, 테스트 패널을 선택합니다. 측정 파라미터를 선택한 후, 시작을 클릭하여 측정이 잘 되
는지 확인합니다.
在Measurement & Automation Explorer (MAX)中进行初次测量。右键单击设备并选择测试面板。选择测试参数后，单击开始验证测量功能。
ネジ留め式端子コネクタプラグをデバイスに取り付け、アナログおよびデジタルラベルをコネクタに
貼付します。
나사 고정 터미널 커넥터 플러그를 디바이스에 부착한 후, 아날로그 라벨 및 디지털 라벨을 커넥
터에 붙입니다.
固定螺栓端子连接器插头至设备，并为连接器粘贴模拟和数字标签。
ユーザガイドの指示に従って、シールドセンサと信号を接続してください。その後に、デバイス
をコンピュータの ポートに接続します。
쉴드된 센서와 신호를 사용자 가이드의 설명과 같이 연결합니다. 그 후 디바이스를 사용자 컴퓨터
의 포트에 연결합니다.
4
4
MAX
32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17
P0.0
P0.1
P0.2
P0.3
P0.4
P0.5
P0.6
P0.7
P1.0
P1.1
P1.2
P1.3
PFI 0
+2.5 V
+5 V
GND
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
GND
AI 0 (AI 0+)
AI 4 (AI 0–)
GND
AI 1 (AI 1+)
AI 5 (AI 1–)
GND
AI 2 (AI 2+)
AI 6 (AI 2–)
GND
AI 3 (AI 3+)
AI 7 (AI 3–)
GND
AO 0
AO 1
GND
(在允许的条件下)安装应用程序开发软件。随后安装 驱动程序软件。 按照用户指南连接屏蔽式传感器和信号。随后连接设备至计算机的 端口。
Pinout I Brochage I Pinbelegung
ピン配列 I 핀출력 I 引脚
