Mounting Dream MD5426 Manuel utilisateur
MD5426 INSTALLATION INSTRUCTION
(A0)
If you have any questions, please feel free to contact us:
USA E-mail: customerservice@mountingdream.com
Phone call: (626) 604-9048 (USA) Mon - Fri 10am - 6pm (Pacific Time)
EU E-mail: customercare@mountingdream.com
For more information, please visit our website: www.mountingdreamonline.com.
Für die Installationsanweisungen auf deutsch, Siehe Seite 8~9.
Pour l'instruction en français, veuillez vous reporter à la page 10~11.
Para las instrucciones de la instalación en español, favor vea la página 12~13.
Per le Istruzioni in italiano, vedi pagina 14~15.
Before You Begin. Please check the following items:
□ The weight of your sound bar DO NOT EXCEED 13 LBS (6 KG).
□ You must verify that the total weight of your TV, sound bar, sound bar
mount and any accessories must be lower than the maximum
weight rating of your TV mount.
□ You read through the user manuals of your TV, sound bar and TV
mount for additional guidance.
□ You have the tools needed for installation.
Please read this instruction carefully before installation.
If you do not understand these instructions or have doubts about the safety of the installation, assembly
or use of this product, contact Customer Service:
● For wall mounted cases, the wall must be capable of supporting five times the weight of the TV, mount
and sound bar combined.
● Incorrect installation may result in product damage or body injury. Mounting Dream shall bear no
responsibility for any damage or injury resulted from incorrect installation, incorrect assembly or misuse.
● Do not apply this product to any purpose not indicated by Mounting Dream.
Safety Caution:
1
Band Tape
2m Screwdriver
2M2M
USA E-mail: customerservice@mountingdream.com
Phone call: (626) 604-9048 (USA) Mon - Fri 10am - 6pm (Pacific Time)
EU E-mail: customercare@mountingdream.com
2
Parts and Hardware
WARNING:This product contains small items that could be a choking hazard if
swallowed. Before starting assembly, verify all parts are included and undamaged. For parts
shortage or damage, please contact us via customerservice@mountingdream.com (USA) or
customercare@mountingdream.com (EU).
NOTE: Not all hardware included will be used.
Allen Key
x1

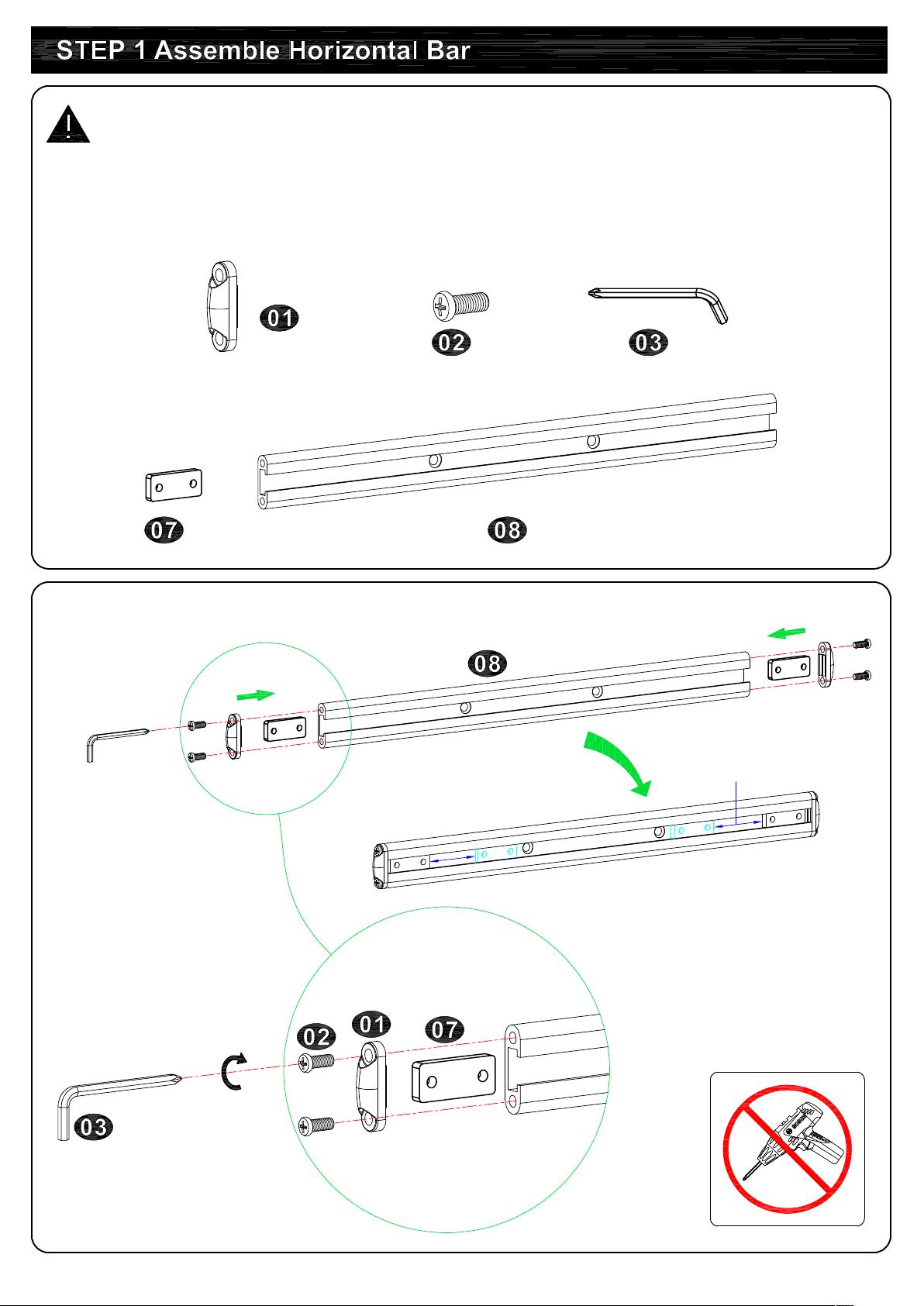

Assemble Horizontal Bar
No!
x1
Horizontal Bar
Plastic Cover
x2
M5x10mm Bolt
x4
Horizontal Bar Unit
The sliding block position
can be appropriate moved
according to the mounting
hole of TV.
x2
Sliding Block
Parts and Hardware
M6x8mm
x8
M6x10mm
x2
M8x20mm
x4x4
M6x16mm
M8x30mm
x4x4
M6x25mm
M8x10mm
2.5mm
x4
x2
TV Screws Spacers
M6
x4
Washers
3
2A-1 Horizontal Hole Distance of TV ≤ 400mm
No!
x2
M5x8mm
Tips: Check the horizontal distance of
the TV before connecting the
wall plate unit to the brackets.
check the horizontal
distance of the TV
Choose the Right Combination of Horizontal Bar
Bracket
(Left)
x1
Bracket
(Right)
x1
If you need to mount on the concrete wall, please
contact us and we will ship these additional pieces
directly to you.
USA Email: [email protected]
Telephone: (626) 604-9048
Mon - Fri 10am - 6pm (Pacific time)
EU Email: [email protected]m
Concrete Wall Anchor 2pcs
Lag Bolt M7x55mm 2pcs
Tray x1
Extension Arm
x2
2A-2 400mm ＜ Horizontal Hole Distance of TV ≤ 600mm
4

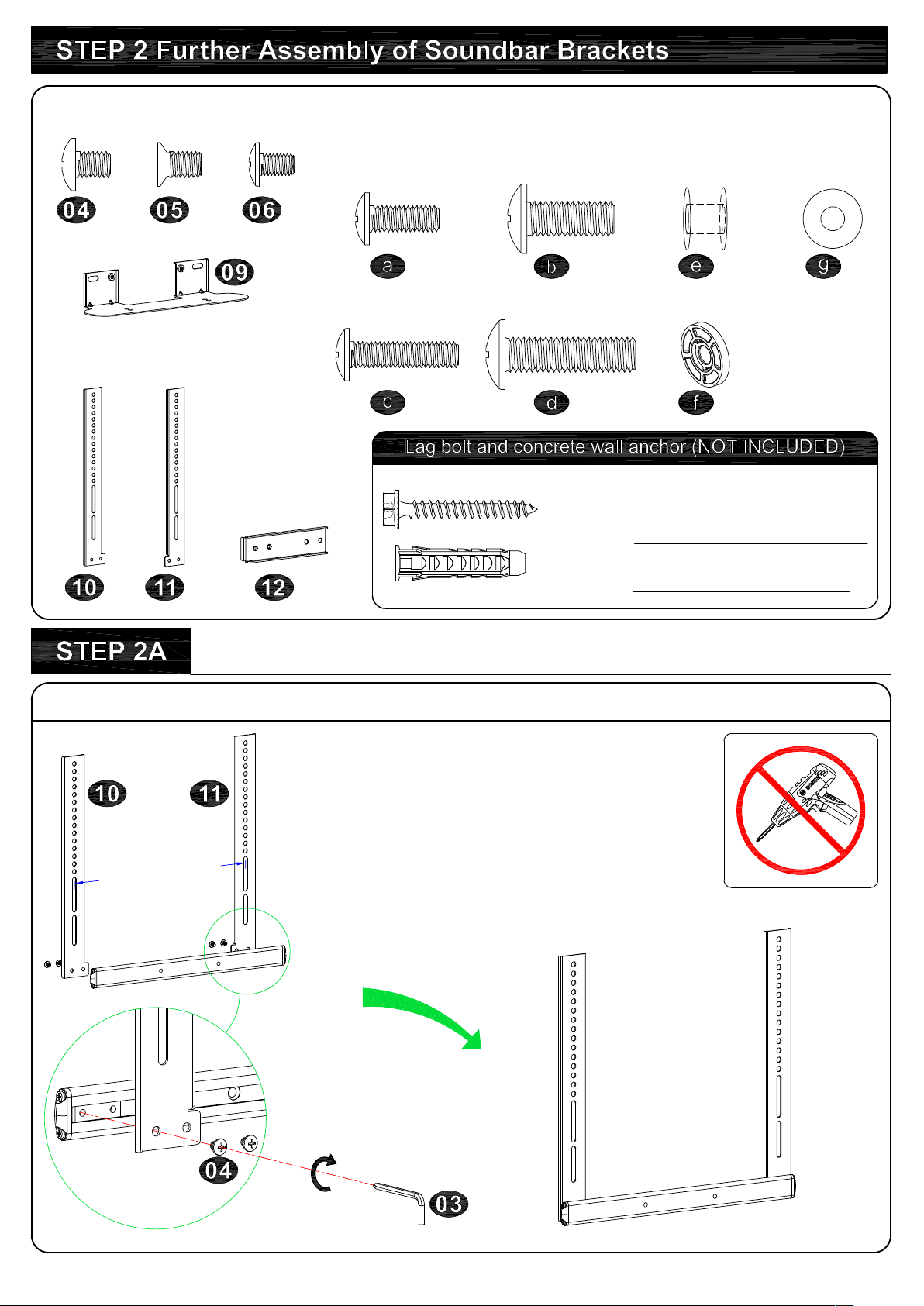

2A-3 Tray Assembly
Mount with wall mount
2B-1 Disassemble Your TV from the Mount
Ⅰ Remove all cables Ⅱ Take off the TV
from the mount
Ⅲ Remove the TV
brackets from your TV
TV
1 2
5
2B-2-1 Attach the Assembled Sound Bar and Brackets Unit to Your TV
Tips: No need to use washer (g)
when using M8 screw (b/d).
No!
2B-3 Hang the Whole Assembled Unit to the Mount
TV
1 2
6

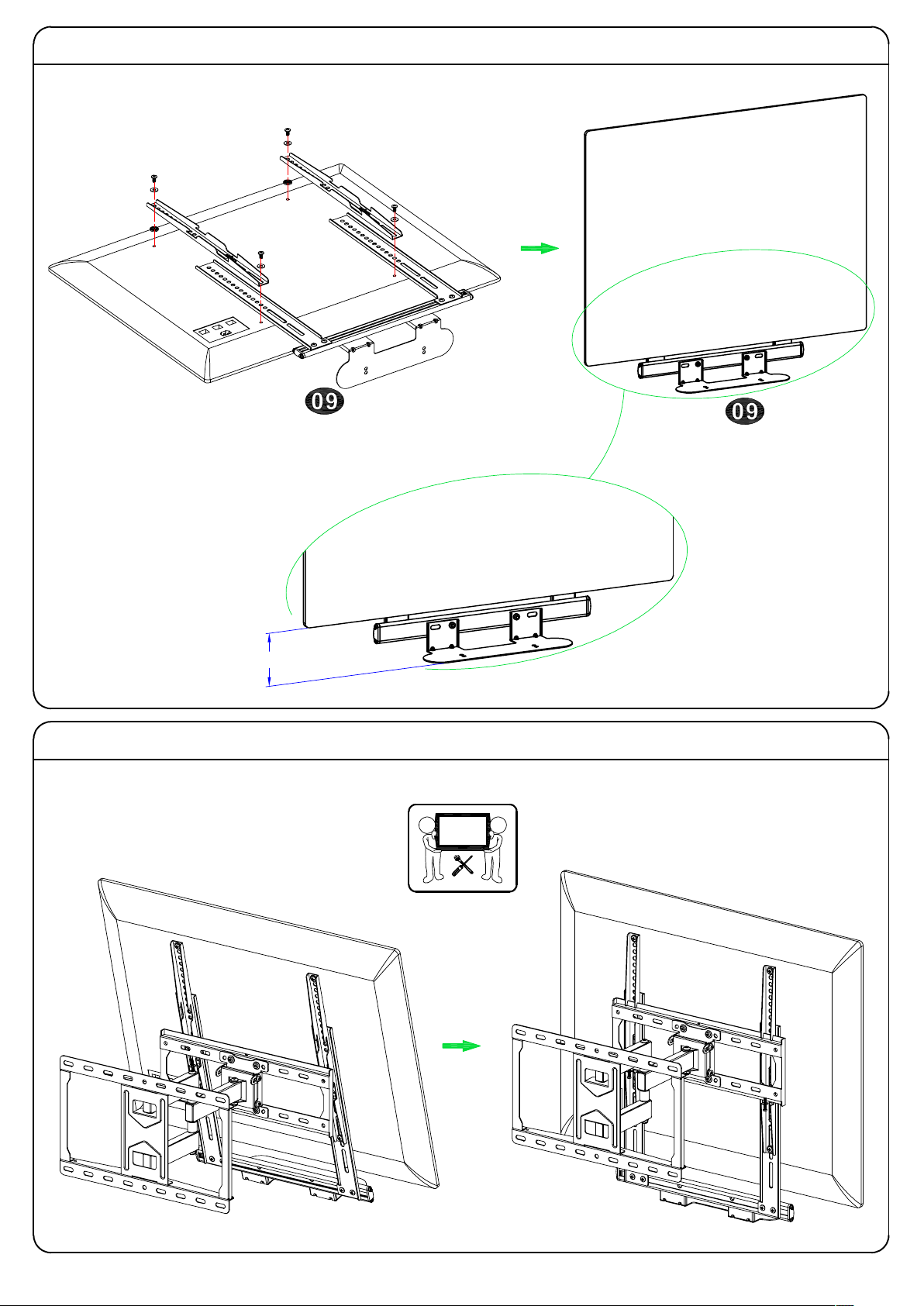

2B-2-2 Suggested Distance from Tray and TV Bottom
≥80mm
2B-4 Put on the soundbar
7
MAX:600mm
MIN:200mm
455mm
653mm
462mm
113mm
Bitte überprüfen Sie die folgenden Punkte sorgfältig, bevor Sie beginnen:
□ Das Gewicht von Ihrer Soundbar ist NICHT MEHR ALS 6 KG (13 LBS).
□ Bitte stellen Sie sicher, dass das gesamte Gewicht von dem Fernseher, der
Soundbar, der Soundbar-Halterung und anderem Zubehör kleiner als die
maximale Belastbarkeit der TV-Halterung ist.
□ Sie haben bereits die Bedienungsanleitungen Ihres Fernsehgeräts, der
Soundbar und der TV-Halterung durchgelesen, um zusätzliche
Anweisungen zu erfahren.
□ Sie haben die Werkzeuge für die Installation.
Bitte lesen Sie diese Anleitung vor der Installation sorgfältig durch.
Sollte es irgendwelches Bedenken oder Problem mit dem Artikel, der Installation oder der Sicherheit
geben, kontaktieren Sie den Kundenservice über:
● Für eine Kombination aus TV, Soundbar und Wandhalterung muss die Belastbarkeit der Wand
wenigstens fünffach von dem Gesamtgewichts der oben genannten drei sein.
● Unsachgemäße Montage führte möglicherweise zu Verletzung oder Beschädigung an Ihrem Gerät.
Mounting Dream haftet nicht für die durch unsachgemäße Montage, unsachgemäßen Zusammenbau
oder unsachgemäße Verwendung verursachten Schäden oder Verletzungen.
● Wenden Sie dieses Produkt nicht zu einem von Mounting Dream nicht angegebenen Zweck an.
Sicherheitshinweise:
Bandmaß
2m Kreuzschlitz-
schraubendreher
2M2M
8
USA E-Mail: customerservice@mountingdream.com
Telefonnummer: (626) -604-9048 (USA) Montag bis Freitag,
10:00 - 18:00 Uhr (Pazifikzeit)
EU E-Mail: customercare@mountingdream.com
Warnung: Dieses Produkt enthält kleine Teile, die beim Verschlucken zur Erstickungsgefahr
führen können. Bevor Sie mit der Installation beginnen, überprüfen Sie bitte, ob alle Zubehörteile
und Ersatzteile vollständig und unbeschädigt sind. Falls Teile fehlen oder beschädig sind, wenden Sie
sich bitte an den Kundendienst per E-Mail: customerservice@mountingdream.com (USA) oder
customercare@mountingdream.com (EU)
Hinweis: Es wird nicht das gesamte mitgelieferte Befestigungsmaterial verwendet.
Installationsanweisungen
Schritt 1 Bauen Sie die horizontale Stange zusammen Siehe Seite 2
Zubehör und Teile
Horizontale Stange zusammenbauen
Schritt 2 Montieren Sie die Soundbar-Halterung
Zubehör und Teile
Schritt 2A Wählen Sie die richtige Kombination der horizontalen Stange Siehe Seite 3
2A-1 Horizontaler Abstand der TV-VESA-Löcher ≤ 400 mm
Hinweise: Der horizontale Abstand der Befestigungslöcher des Fernsehgeräts muss überprüft werden, bevor Sie die
Wandplatteneinheit an die Halterungen verbinden.
2A-2 400 mm ＜ Horizontaler Abstand der TV-VESA-Löcher ≤ 600 mm
2A-3 Installation des Tabletts
Schritt 2B Installieren Sie an der TV-Wandhalterung
2B-1 Entfernen Sie das Fernsehgerät von der Wandhalterung Siehe Seite 5
Ⅰ Entfernen Sie alle Kabel.
Ⅱ Entfernen Sie das Fernsehgerät von der Wandhalterung.
Ⅲ Entfernen Sie die Stangen der TV Wandhalterung vom Fernsehgerät.
2B-2-1 Bringen Sie die montierte Soundbar und die Halterung an Ihrem Fernseher an Siehe Seite 5
* Tipps: Bei Verwendung der M8-Schrauben (b / d) muss die Unterlegscheibe (g) NICHT
verwendet werden.
2B-2-2 Vorgeschlagener Abstand von Tablett und Boden des Fernsehgeräts Siehe Seite 6
2B-3 Hängen Sie die gesamte zusammengebaute Einheit an die TV-Halterung Siehe Seite 6
2B-4 Setzen Sie die Soundbar auf Siehe Seite 7
9
Produktabmessungen Siehe Seite 7
