MITAC Industrial MB PH10CMU

Product Guide

1. Block Diagram

*Remark:

The M.2 2280 M-key slot s with PCIe x4 lanes. If for using Intel Optane Memory H-series module (by

2 split PCIe x2), additional ME update is needed so as to support it.

2. Board placement

3. Connector & Header Pin Definition

J_HDA_1

Front Audio Header

SW1

COM3 Termination Resistor Switch

ON:PULL HIGH, OFF:NC

Net name

NRX3

NDCD3

NTX3

NDTR3

COM3

RS232/RS422/RS485 Header

D,E

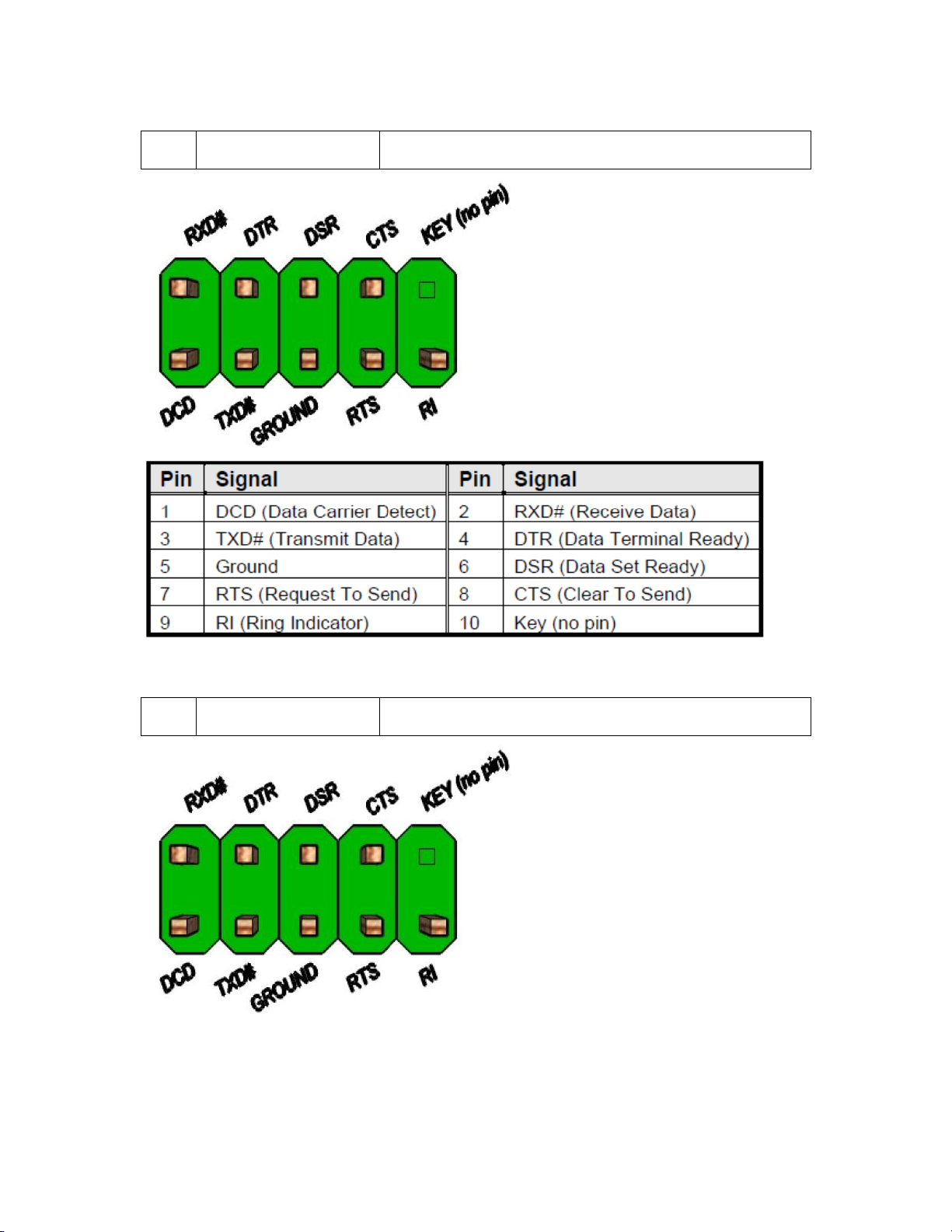

COM1,COM2

RS232 Header

FP_USB3_1

Dual USB3.0 Header

Signal

+5V DC

Key (no pin)

3.0 Data (negative)

+5V DC

3.0 Data (positive)

3.0 Data (negative)

Ground

3.0 Data (positive)

3.0 Data (negative)

Ground

3.0 Data (positive)

3.0 Data (negative)

Ground

3.0 Data (positive)

2.0 Data (negative)

Ground

2.0 Data (positive)

2.0 Data (negative)

No Connect

2.0 Data (positive)

FP_USB2_1

Dual USB2.0 Header

J_FIO

Front I/O Header

Signal Name

Description

Signal Name

Description

HDD_POWER_LE

Pull-up resistor

(750ohm) to +5V

POWER_LED_MAI

[Out] Front panel LED

(main color)

HDD_LED#

[Out] Hard disk activity

LED

POWER_LED_ALT

[Out] Front panel LED

(alt color)

GROUND

Ground

POWER_SWITCH#

[In] Power switch

RESET_SWITCH#

[In] Reset switch

GROUND

Ground

+5V_DC

Power

KEY

No pin

I~N

SATA1~6

SATA Header

Signal Name

Description

GND

Ground

SATAHDR_TXP0_C

SATA DATA Transmit (positive)

SATAHDR_TXN0_C

SATA DATA Transmit (negative)

GND

Ground

SATAHDR_RXN0_C

SATA DATA Receive (negative)

SATAHDR_RXP0_C

SATA DATA Receive (positive)

GND

Ground

GND1

GND

Ground

GND2

GND

Ground

SPI_HDR1

SPI Programing Header(Debug)

Signal Name

GND

P_Flash(3.3V)

ROMWREN0_N

SPI_MOSI_FLASH

SPI_MISO_FLASH

SPI_CLK_FLSH

SPI_CS0_N_FLASH

JPSON1

AT/ATX Mode Selection Header

Pins 1&2: jumper position for AT Mode

Pins 2&3: NON-AT Mode

AT/ATX Mode selection

1-2

AT Mode

2-3

NON-AT Mode

M2E_1

M.2 KEY E Connector
