Mingda Magician X Instructions de montage

Instructions for quick assembly

Anleitung zum schnellen Aufbau

Magician X

V1.7

CONTENTS

INHALT Accessories

Zubehör

Assemble

Montieren

Auto-leveling

Automatische Nivellierung

Preheat

vorheizen

Insert the Filament

Legen Sie das Filament ein

Printing

Drucken

Z-offset adjust

Z-Offset-Einstellung

Software Instructions

Softwareanweisungen

-------------------------------------------- 01

------------------------------------------------ 02

--------------------------------------------- 05

---------------------------------------------------- 06

------------------------------------- 07

----------------------------------------------------- 08

---------------------------------- 10

-------------------------------------------- 09

Accessories

Zubehör

Toolkit | Toolkit

M4*20 (4pcs)

M4*20 (4Stck)

M5*25 (2pcs)

M5*25 (2Stck)

Power cable

Stromkabel

SD card

SD-Karte

Wrench

Schlüssel

Nozzle

Düse

56 7

910 11

The Main Chassis | Die HauptteileGantry | Portal

Filament

Teflon tube

Teflonrohr

4Tool box cover

Werkzeugkastendeckel

Allen wrench

Innensechskantschlüssel

User manual

Benutzerhandbuch Filament holder

Filamenthalter

M3*8 (2pcs)

M3*8 (2Stck)

Assemble

Montieren

Step 1 Install the gantry | Schritt 1 Installieren Sie das Portal

Note: To avoid bending the lead screw and effect the

printing model, don't touch or twist the lead screw when

take out the gantry from the package.

Tipp: Um ein Verbiegen der Leitspindel und eine

Beeinträchtigung des Druckmodells zu vermeiden, berühren

oder verdrehen Sie die Leitspindel nicht, wenn Sie die Gantry

aus der Verpackung nehmen.

M5*25 (2pcs)

M5*25 (2Stck)

Note: The power supply has been

adjusted according to the local voltage. If

you need to adjust the voltage, please

follow the picture to operate it.

Tipp: Die Stromversorgung wurde

entsprechend der örtlichen Spannung

angepasst. Wenn Sie die Spannung

anpassen müssen, folgen Sie bitte dem

Bild, um es zu bedienen.

Step 2 Install the fixing plate screw | Schritt 2 Installieren Sie die Befestigungsplattenschraube

Step 3 Install the Filament Holder | Schritt 3 Installieren Sie den Filamenthalter

M4*20(4pcs) | M4*20 (4Stck)

The filament holder can be installed left and right

Der Filamenthalter kann links und rechts installiert werden

Step 4 Connect Cable | Schritt 4 Kabel anschließen

Hotbed cable | Hotbed-Kabel Z Motor 1 cable | Z-Motor 1 Kabel

Z Motor 2 cable| Z-Motor 2 Kabel Arranging Wire | Draht arrangieren

Note: If you find there is a little shaking on extruder,bed or X-axis, don't worry, this is caused by long-term transportation. Please refer to the

adjustment video link in the SD card to adjust, it is helpful.

Hinweis: Wenn Sie feststellen, dass der Extruder, das Bett oder die X-Achse ein wenig wackelt, machen Sie sich keine Sorgen, dies wird durch den

langfristigen Transport verursacht. Bitte beziehen Sie sich auf den Einstellungsvideolink auf der SD-Karte, um die Einstellung vorzunehmen, es ist

hilfreich.

M3*8(2pcs) | M3*8 (2Stck)

Auto-leveling

Automatische Nivellierung

Note: The UI information is only for refernece, the actyal UI may be different .

Hinweis: Die Informationen zur Benutzeroberfläche dienen nur als Referenz. Die tatsächliche Benutzeroberfläche kann unterschiedlich sein.

Plug in the cable and turn on the

power

Stecken Sie das Kabel ein und

schalten Sie das Gerät ein

Klicken Sie auf der Hauptoberfläche

auf „Nivellieren“.

Click “Leveling” on main interface The printer will start auto-leveling

after preheat.

Der Drucker beginnt nach dem

Vorheizen mit der automatischen

Nivellierung.

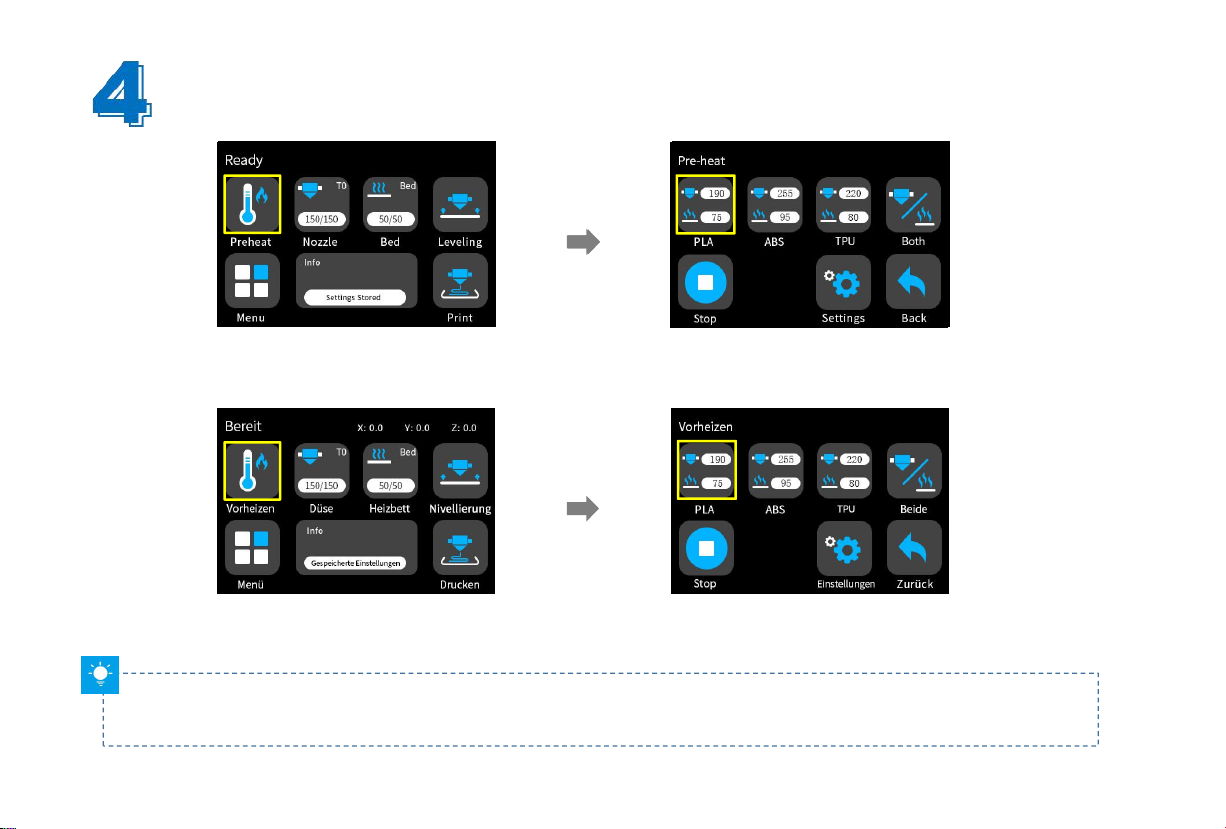

Preheat

Vorheizen

Click “preheat” on the main

interface

According to your filament, select

appropriate settings

Klicken Sie auf der

Hauptschnittstelle auf „Vorheizen“.

Wählen Sie entsprechend Ihrem

Filament geeignete Einstellungen aus

Note: The UI information is only for refernece, the actyal UI may be different .

Hinweis: Die Informationen zur Benutzeroberfläche dienen nur als Referenz. Die tatsächliche Benutzeroberfläche kann unterschiedlich sein.

Insert the filament

Legen Sie das Filament ein

Um das Filament reibungslos

zuzuführen, halten Sie das Ende

des Filaments bitte bei 45 °

Legen Sie die SD-Karte ein

In order to feed filament smoothly,

Please keep the end of the filament

at 45°.

Insert SD card

Click “load” to feed the

filament until the filament is

out of nozzle.

Klicken Sie auf „Laden“, um das

Filament zuzuführen, bis das

Filament aus der Düse heraus ist.

Printing

Drucken

Select a gcode file to print

Wählen Sie eine zu druckende Gcode-Datei aus

Note: The UI information is only for refernece, the actyal UI may be different .

Hinweis: Die Informationen zur Benutzeroberfläche dienen nur als Referenz. Die tatsächliche Benutzeroberfläche kann unterschiedlich sein.
