Miele DS 30 Manuel utilisateur
Installation instructions
Instructions pour le montage
DS 30
DS 31
To prevent accidents and machine damage,
read these instructions before installation or use.
Pour prévenir les accidents et éviter d’endommager l’appareil,
veuillez lire ces instructions avant l’installation ou l’utilisation.
UVl
05 826 020
M.-Nr.
DS 30
DS 31

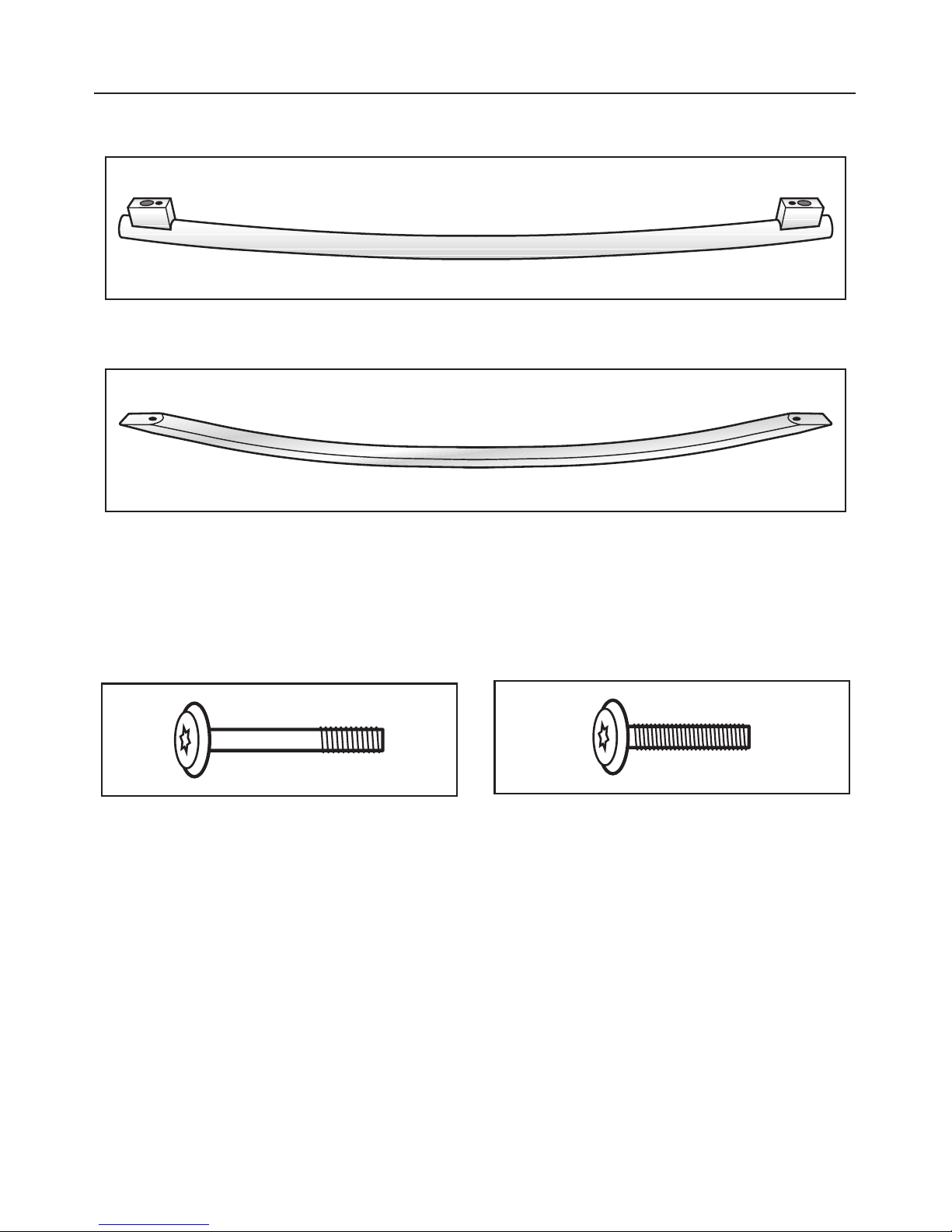

Two pairs of screws are supplied with the decor sets DS 30 and DS 31:
a
The long screws are for installing a door
handle on the H 394, H 396 or H 398
oven.
b
The short screws are for installing a
handle on the ESW 760 or ESW 761
warming drawer.
Installation accessories
2
,CAUTION - Do not loosen the
screws from the oven door while the
door is still attached to the oven. The
glass panes will fall out and could
shatter.
1. Remove the oven door
Please note: the oven door is quite
heavy. It should be gripped firmly at
the sides when being removed or
refitted.
^Open the door fully.
^Flip down the locking clamps on
each door hinge.
^Slowly shut the door until the protrud-
ing clamps stop the movement. Pull
the door upward.
H 394, H396, H398
3
. Replace the door handle
^Lay the door on a towel on the
countertop so the handle extends
over the edge of the counter.
^Loosen the screws acounterclock-
wise and remove the handle.
^Install the new handle by tightening
the screws clockwise.
,Only use the supplied asrews.
H 394, H396, H398
4
3. Refit the oven door
^Hold the door as shown above and
carefully put the locked hinges into
the guide holes until they engage.
Open the door fully.
^Still supporting the door, flip the
locking clamps up.
Check that the locking clamps are
flipped up when the door is refitted.
Otherwise on closing the door, the
hinges could work loose from the
guide holes and damage the door.
H 394, H396, H398
5
1. Replace the drawer handle
^Loosen the screws counterclockwise
and remove the handle. ^Install the new handle by tightening
the screws bclockwise.
,Only use the supplied srews b.
ESW 760, ESW 761
6
DS 30
DS 31
Les trousses d’habillage DS 30 et DS 31 viennent avec deux paires de vis :
a
Deux longues vis pour installer la
poignée sur la porte des fours H 394,
H 396 ou H 398.
b
Deux vis courtes pour installer la
poignée du tiroir chauffe-plat ESW 760
ou ESW 761.
Accessoires d’installation
7
,ATTENTION - Ne pas desserrer
les vis de la porte du four lorsque
celle-ci est toujours fixée au four, car
les panneaux de verre pourraient
glisser et se fracasser.
1. Pour enlever la porte du four
À noter que la porte du four est très
lourde. L’agripper fermement par les
côtés pour l’enlever ou la replacer.
^Ouvrir la porte complètement.
^Abaisser les grappins automatiques
de chacune des charnières de la
porte.
^Refermer la porte lentement jusqu’à
ce les grappins saillants arrêtent le
mouvement. Tirer la porte vers le
haut.
H 394, H 396, H 398
8
. Pour remettre la poignée
^Placer la porte sur une serviette sur
le comptoir de manière à ce que la
poignée dépasse de la surface.
^Desserrer les vis en tournant dans le
sens contraire des aiguilles d’une
montre et retirer la poignée.
^Installer la nouvelle poignée en
vissant les vis adans le sens des
aiguilles d’une montre.
,N’utiliser que les vis afournies.
H 394, H 396, H 398
9
3. Pour replacer la porte du four
^Tenir la porte comme illustré
ci-dessus et insérer doucement les
charnières bloquées dans les
trous-guides jusqu’à ce qu’elles
s’enclenchent. Ouvrir la porte
complètement.
^Toujours en retenant la porte, relever
les grappins automatiques.
Toujours vérifier si les grappins sont
relevés lorsqu’on replace la porte.
Sinon, une fois la porte fermée, les
charnières pourraient sortir des
trous-guides et endommager la
porte.
H 394, H 396, H 398
10
