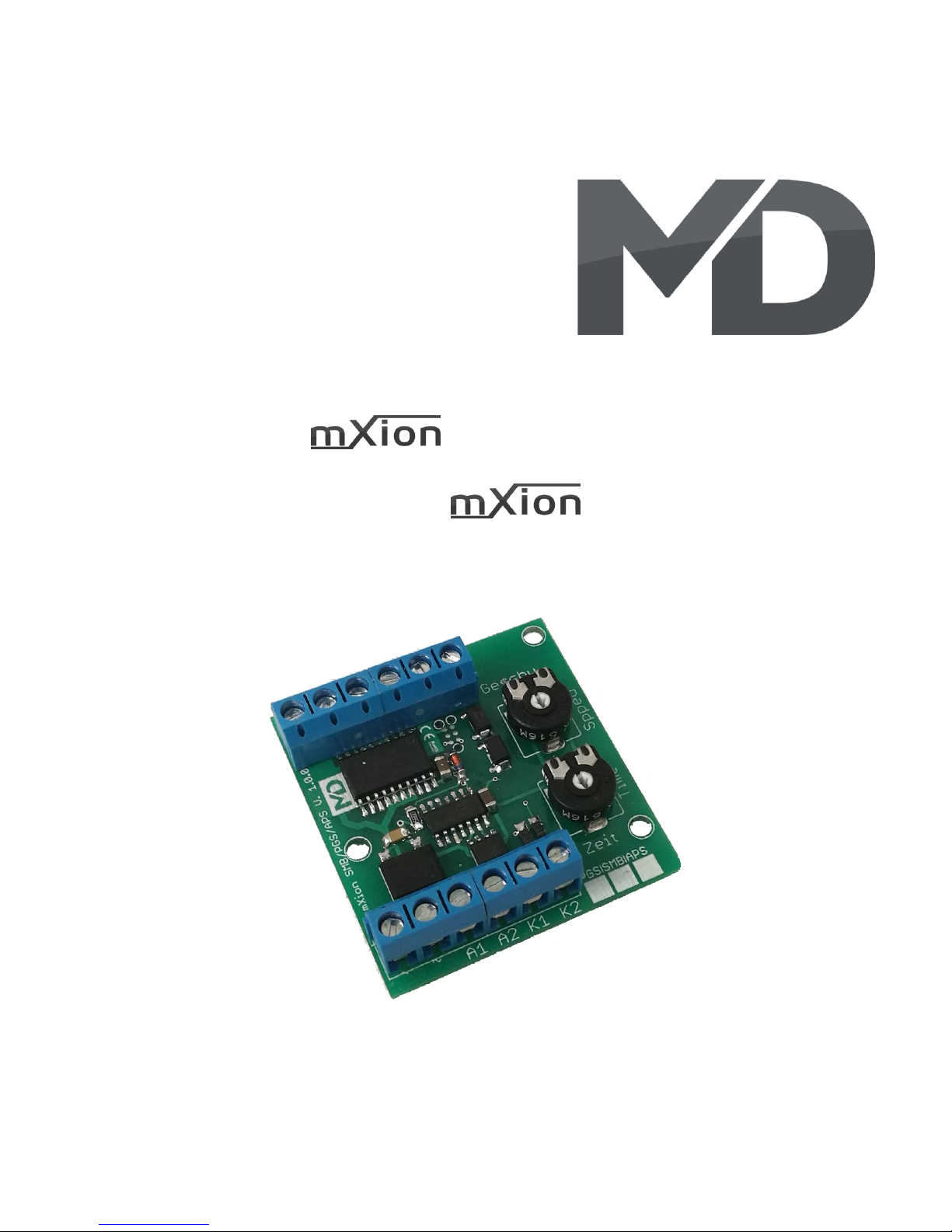

MD mXion PGS Manuel utilisateur
PGS Bedienungsanleitung
PGS User manual
2 PGS
Einleitende Information Introduction
Sehr geehrte Kunden, wir empfehlen Dear customer, we strongly
die Produktdokumentation und vor recommend that you read these
allem auch die Warnhinweise vor der manuals and the warning notes
Inbetriebnahme gründlich zu lesen und thouroughly before installing and
diese zu Beachten. Das Produkt ist kein operating your device. The device
Spielzeug (15+). is not a toy (15+).
HINWEIS: Vergewissern Sie sich, ob die NOTE: Make sure that the outputs
Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value
er passen, da dieser sonst zerstört werden before hooking up any other
kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible
keine Haftung. For any damage if this is
disregarded.
HINWEIS: Funktionsausgang A3
3 PGS
Inhaltsverzeichnis Table of Contents
Grundlegende Informationen General information 4
Funktionsumfang Summary of functions 5
Lieferumfang Scope of supply 6
Inbetriebnahme Hook-Up 7
Anschlussbuchsen Connectors 8
Anschluss Analogbetrieb Connection analog operation 9
Anschluss Digitalbetrieb mit Decoder Connection digital with decoder 10
Produktbeschreibung Product description 11
Technische Daten Technical data 12
Garantie, Reparatur Warranty, Service, Support 13
Hotline Hotline 14
4 PGS
Grundlegende Informationen General information
Wir empfehlen die Anleitung gründlich We recommend studying this manual
zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and
Betrieb nehmen. operating your new device.
Bauen Sie das Modul an einem geschützten Place the decoder in a protected location.
Platz ein. Schützen Sie es vor andauernder The unit must not be exposed to moisture.
Feuchtigkeit.
HINWEIS: Einige Funktionen sind nur mit NOTE: Some funktions are only
der neusten Firmware nutzbar, führen available with the latest firmware.
Sie daher bei Bedarf ein Update durch. Please make sure that your device
is programmed with the latest
firmware.
5 PGS
Funktionsumfang Summary of Funktions
▪DC/AC/DCC Betrieb DC/AC/DCC operation
▪2 Motorausgänge (je 0,8A) 2 engine outputs (each 0,8A)
▪2 Kontakteingänge 2 contact inputs
▪2 Funktionsausgänge 2 function outputs
▪Poti zur Einstellung von Geschwindigkeit Poti for speed
▪Poti zur Einstellung von Fahrzeit Poti for drive time
▪Stabile Schraubklemmen Screw drives for stable mounting
6 PGS
Lieferumfang Scope of supply
▪Bedienungsanleitung Manual
▪mXion PGS mXion PGS
7 PGS
Inbetriebnahme Hook-Up
Bauen bzw. platzieren Sie Ihr Install your device in compliance with
Gerät sorgfältig nach den Plänen the connecting diagrams in this manual.
dieser Bedienungsanleitung. The device is protected against shorts and
Die Elektronik ist generell gegen excessive loads. However, in case of a
Kurzschlüsse oder Überlastung connection error e.g. a short this safety
gesichert, werden jedoch Kabel feature can’t work and the device will be
vertauscht oder kurzgeschlossen destroyed subsequently.
kann keine Sicherung wirken und Make sure that there is no short circuit
das Gerät wird dadurch ggf. zerstört. caused by the mounting screws or metal.
Achten Sie ebenfalls beim befestigen
darauf, dass kein Kurzschluss mit
Metallteilen entsteht.
8 PGS
Anschlussbuchsen Connectors
Versorgungsspannung
Power supply
Gleichstrommotor 1
DC-Engine 1
Gleichstrommotor 2
DC-Engine 2
Kontakt-Eingänge (Masse schaltend)
Kontact-Input (Ground switched)
9 PGS
Anschluss Analogbetrieb Connection analog operation
10 PGS
Anschluss Digitalbetriebmit Decoder Connection digital op with decoder
K1/K2 an Funktionsausgang des Decoder. K1/K2 connect to function output.
Versorgungsspannung an DEC+ und DEC-. Supply voltage to DEC+ and DEC-.
DEC+ | DEC-
F1 | F2
