MD SPORTS BLL090 018B Manuel utilisateur

MODEL/MODELO: BLL090_018B

INSTRUCCIONES DE ENSAMBLAJE

ASSEMBLY INSTRUCTIONS

PriceSmart

Español

English

www.themdsports.com

BLL090_018B 1(Continúe en la siguiente página.)

(Continued on the next page.)

Phillips Screwdriver - Not Included

Standard (Flat Head Screwdriver) - Not Included

Wrench - Included

CAUTION! ¡PRECAUCIóN!

Electric Screwdrivers may be helpful

during assembly; however, please set

a low torque and use extreme caution.

1 - This product is intended for INDOOR use only.

2 - Please do not sit, climb or lean on the product.

3 - Please do not drag the product when moving it in

order to avoid

damaging the legs.

4 - Please only use spray furniture polish to clean the exterior

surfaces of the product.

5 - This is not a child's toy, adult supervision is

required for children

playing this game.

Power Tools

- Set Low Torque

High Torque

over tightened

Herramientas eléctricas

- Bajo par

Alto par

más estrictas

1 - Please read the instructions carefully, and follow all assembly,

operation and safety instructions properly in order to avoid

damage or injury. For the assembly, at least two adults are

required.

2 - Some figures or drawings may

not look exactly

like your product.

Please read and understand the text before beginning each

assembly step.

Destornillador Phillips - No incluido

Destornillador de Cabeza Plana - No incluido

Llave Inglesa - Incluido

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, debe ajustar el par de giro bajo y

ser extremadamente precavido.

WARNING:

Adult Assembly Required.

WARNING:

CHOKING HAZARD



ADVERTENCIA:

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - - Este artículo contiene piezas

pequeñas. No apto para menores de 3 años.

ADVERTENCIA:

1 - Este producto está destinado

únicamente para el uso INTERIOR.

2 - NO se siente, suba o apoye sobre el producto.

3 - NO arrastre el producto cuando lo mueva para evitar el daño

a las patas.

4 - Solo use la cera espray de muebles para

limpiar las superficies

exteriores del producto.

5 - Este producto no es un juguete de niños; la supervisión de

adultos es necesaria cuando los

niños hagan uso de este juego.

1 - Lea las instrucciones detenidamente y siga todas las

instrucciones de ensamblaje, funcionamiento y seguridad

correctamente para evitar daños o lesiones. Se necesitan por

lo menos dos adultos para realizar el ensamblaje.

2 - Algunas figuras o dibujos podrían parecer diferentes a su

producto. Lea y entienda el texto antes de iniciar cada paso

del ensamblaje.

TOOLS REQUIRED HERRAMIENTAS NECESARIAS

ASSEMBLY TIPS CONSEJOS PARA EL ENSAMBLADO

IMPORTANT NOTICE! ¡AVISO IMPORTANTE!

Se necesitan

adultos fuertes

Los niños no deben estar

en el área de ensamblaje

Mantenga a los animales

domésticos alejados

No use ni guarde el producto en

el exterior. Únicamente para uso

en interiores. Mantenga el

producto libre de condiciones

húmedas o mojadas.

Strong Adults Needed No Children in

Assembly Area Keep away from pets

Do not use or keep product

outdoors. For indoor use only.

No wet/humid conditions.

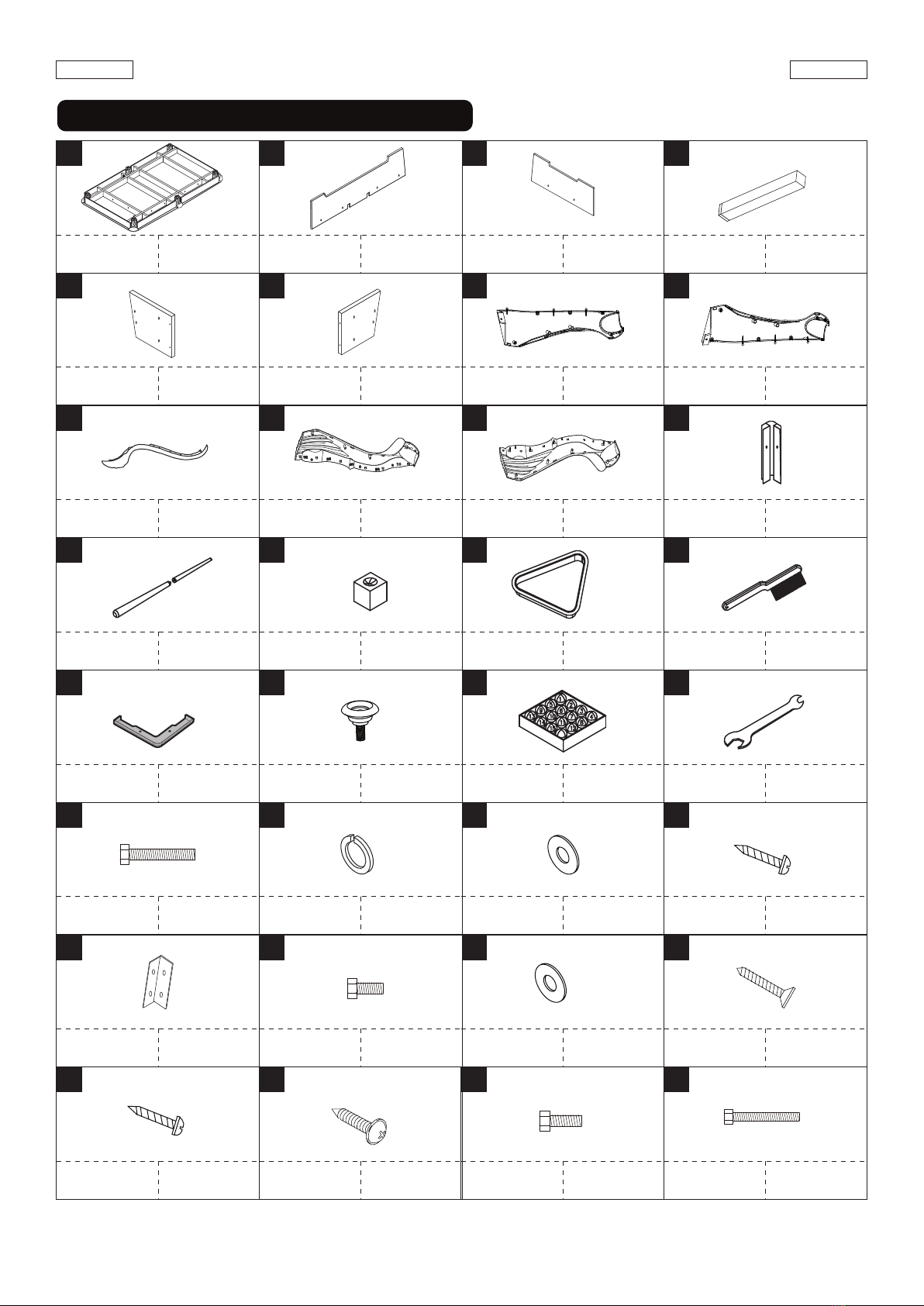

BLL090_018B PARTS LIST / LISTA DE PIEZAS

www.themdsports.com

BLL090_018B 2(Continúe en la siguiente página.)

(Continued on the next page.)

Español

English

Mainframe Marco principal Leg Support Soporte de pata

Lower Side Apron Delantal lateral

inferior Lower End Apron Faldón del extremo

M8x38mm Bolt Perno

M8x38mm

“L” Bracket Abrazadera “L”

M8 Spring

Lock Washer

Arandela de

cierre de

resorte M8 M8 Washer Arandela M8

M6 Washer Arandela M6

4x15mm Screw Tornillo

4x15mm

Leg Top Panel - A Panel superior

de la pata - A Pata plástica - A Pata plástica - BPlastic Leg - A Plastic Leg - B

Panel superior

de la pata - B

Leg Top Panel - B

Pata plástica - CPlastic Leg - C Pata plástica - D Pata plástica - EPlastic Leg - D Plastic Leg - E Esquina del faldón

Apron Corner

Cue Taco Chalk Tiza Triangle Triángulo Brush Cepillo

M8x16mm Bolt Perno

M8x16mm

M8x25mm Bolt Perno

M8x25mm

P3x18mm Screw Tornillo

P3x18mm M6x45mm Bolt Perno

M6x45mm

Billiard Ball Set Bola de billar Llave Inglesa

Wrench

Leg Leveler Nivelador

de patas

Leg Top Panel Panel superior

de la pata

2 3 41

x2x1 x2 x4

FOR FIG. 6 FOR FIG. 5 FOR FIG. 5 FOR FIG. 1

6 7 85

x4x4 x4 x4

FOR FIG. 1 FOR FIG. 1 FOR FIG. 2 FOR FIG. 2

10 11 129

x4x4 x4 x4

FOR FIG. 3 FOR FIG.3 FOR FIG. 3 FOR FIG. 5

14 15 1613

x2x2 x1 x1

18 19 2017

x4x4 x1 x1

FOR FIG. 6 FOR FIG. 8

22 23 2421

x48x16 x16 x16

FOR FIG. 1 FOR FIG. 1, 7 FOR FIG. 1 FOR FIG. 4, 5

26 27 2825

x16x8 x12 x8

FOR FIG. 1 FOR FIG. 7 FOR FIG. 6 FOR FIG. 6

3029

x8x24

FOR FIG. 4, 7 FOR FIG. 1 3231

x12x16

FOR FIG. 1 FOR FIG. 6

4x45mm Screw Tornillo 4x45mm

3x15mm Screw Tornillo 3x15mm

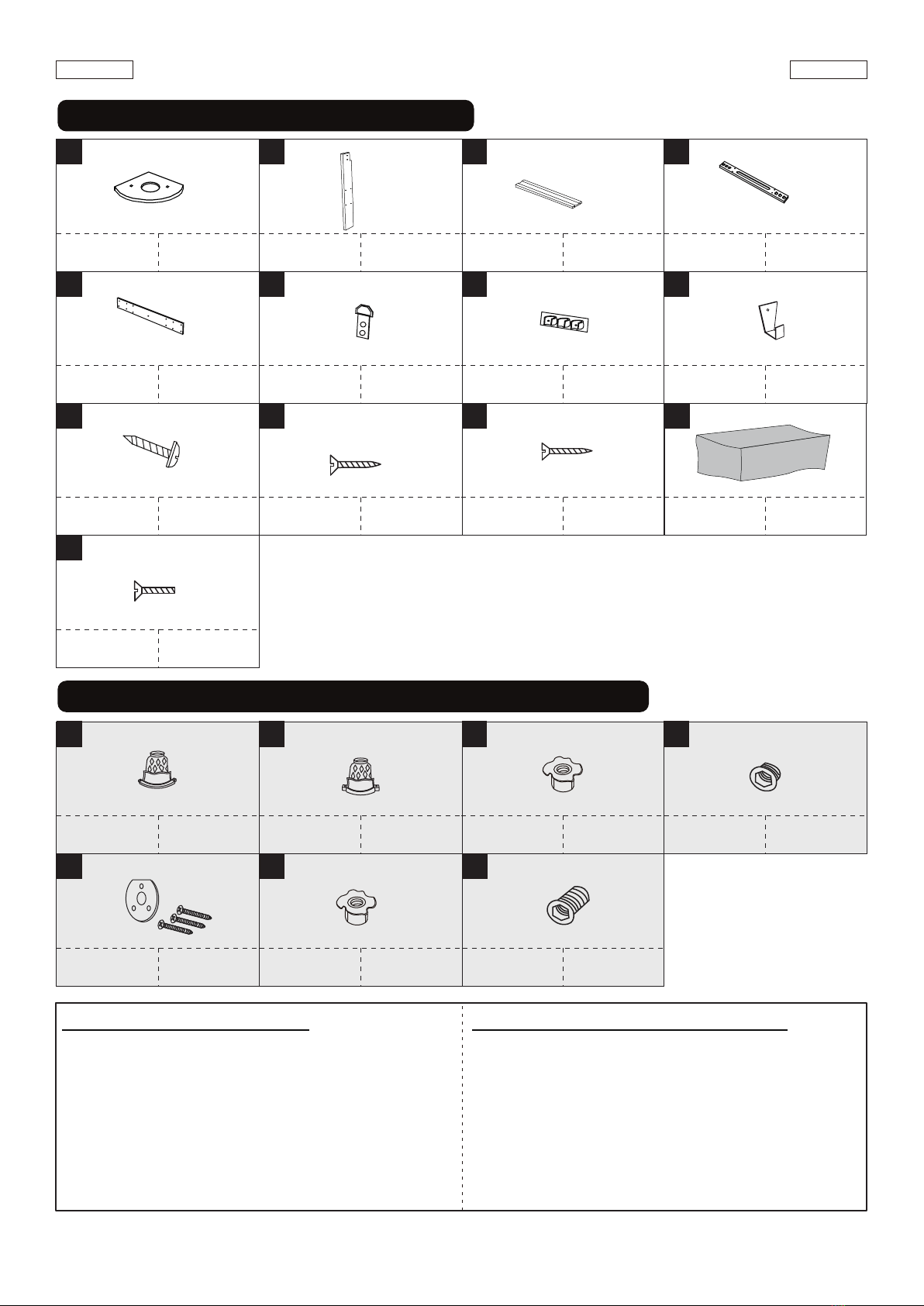

BLL090_018B PARTS LIST / LISTA DE PIEZAS

BLL090_018B PRE-INSTALLED PARTS / PIEZAS PREINSTALADAS

www.themdsports.com

BLL090_018B 3(Continúe en la siguiente página.)

(Continued on the next page.)

Español

English

P2 P3 P4P1

x2x4 x12 x16

FOR FIG. 9 FOR FIG. 9 FOR FIG. 6 FOR FIG. 5

Ball Return Cover Cubierta de

Retornode Pelota

x12

FOR FIG. 1, 7

Square Nut with

Screws

Retornode Pelota

con tornillos

Ball Return Cover Cubierta de

Retornode Pelota

x16

FOR FIG. 1

Corner Pocket Bolsillo de esquina Side Pocket Bolsillo lateral M6 T - Nut T - Tuerca M6

M8 T - Nut T - Tuerca M6 Ball Return Cover Cubierta de

Retornode Pelota

FOR FIG. 1

M8x10mm Nut Tuerca M8x10mm

M8x20mm Nut Tuerca M8x20mm

INSTRUCCIONES DE ENSAMBLAJE:

ASSEMBLY INSTRUCTIONS:

1. Encuentre un lugar limpio y nivelado para comenzar el

ensamblaje de su producto.

2. Retire todas las piezas de la caja y verifique que estén

todas las piezas enumeradas como se muestra en la

página de lista de piezas. Corte o rasgue las cuatro

esquinas de la caja cuidadosamente de modo que el

fondo de la caja pueda ser utilizado como su superficie

de trabajo.

1. Find a clean, level place to begin the assembly of your

Product.

2. Remove all the parts from the box and verify that you

have all of the listed parts as shown on the Parts list

pages. Carefully cut or tear the four corners of the box

so that the bottom of the box can be used as your work

surface.

4x12mm Screw Tornillo

4x12mm

Leg Base Base de la pata Cue Rack-

Side Panel

Estante de tactos-

Panel Lateral

Cue Rack-

Top Panel

Estante de tacos

-Panel superior

Cue Rack-

Base Panel

Estante de tacos-

Panel de base

34 35 3633

x2x4 x2 x1

FOR FIG. 7 FOR FIG. 11 FOR FIG. 11 FOR FIG. 11

38 39 4037

x2x1 x2 x1

FOR FIG. 11 FOR FIG. 11 FOR FIG. 11 FOR FIG. 11

4241

x8x5

FOR FIG. 11

3x16mm Screw Tornillo

3x16mm

FOR FIG. 11

Cue Rack-

Middle Shelf

Estante de tactos-

Repisa de en medio

Triangle Holder

Cue Holder Sujetador de tacos Sujetador de

triángulo

Cue Rack Hook Gancho del

estante de tacos

4x45mm

Flat Head Screw

Tornillo de cabeza

plana 4x45mm

FOR FIG. 11

3x38mm Screw Tornillo 3x38mm

FOR FIG. 10

Table Cover Cubiera de mesa

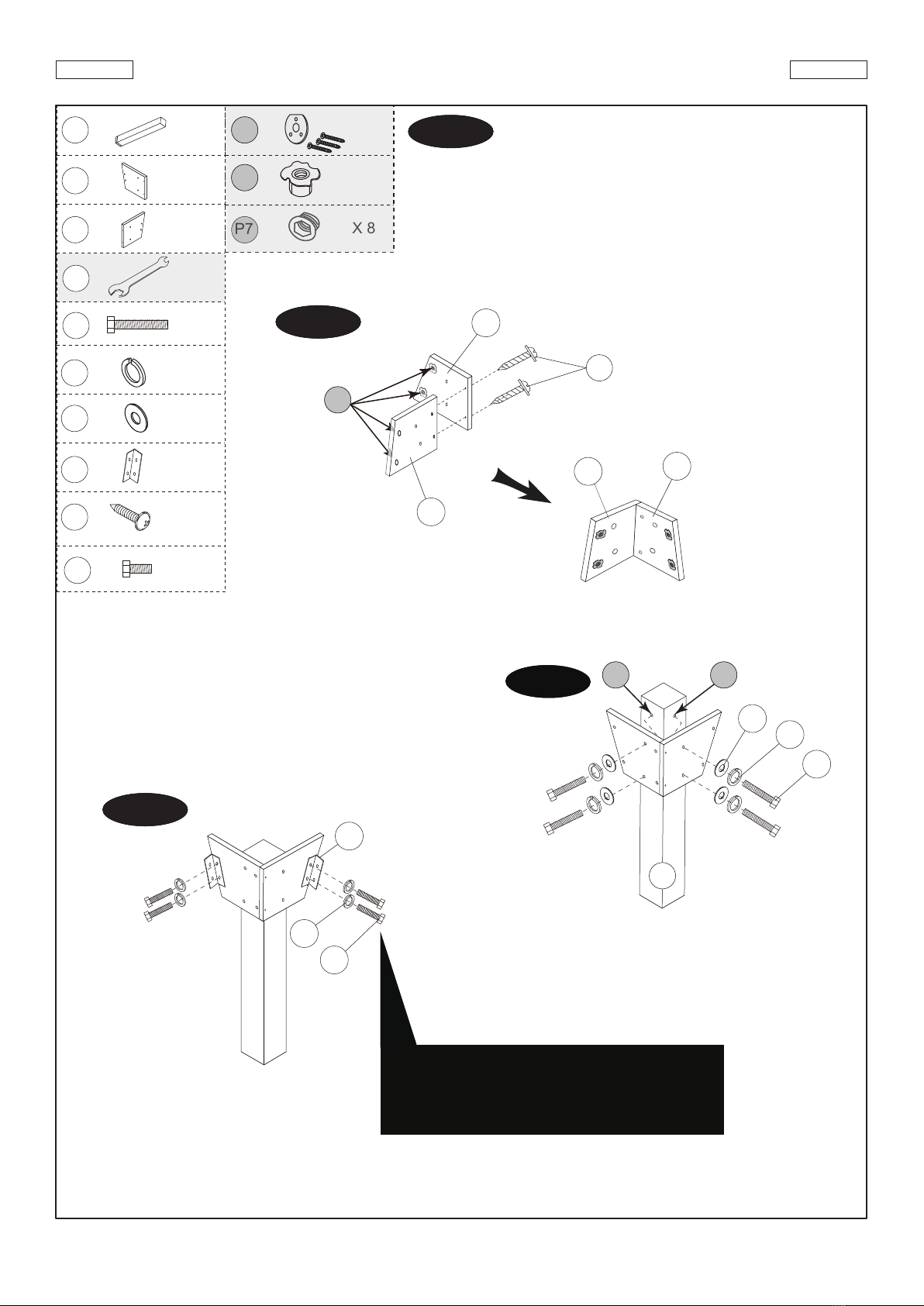

FIG. 1

X 4

X16

X 8

X 4

X 32

X 16

31 X 16

X 8

X 16

X 8

FIG. 1C

FIG. 1B

P7 P5

FIG. 1A

www.themdsports.com

BLL090_018B 4(Continúe en la siguiente página.)

(Continued on the next page.)

Español

English

Note: Do NOT tighten the Bolts (#31) until FIG. 7.

/ Nota: NO apriete el perno (#31) hasta FIG. 7.

FIG. 2A

FIG. 2

X 4

FIG. 2B

www.themdsports.com

BLL090_018B 5(Continúe en la siguiente página.)

(Continued on the next page.)

Español

English

Note: For plastic legs - A, B (#7 & #8), please

follow the illustration and the picture accordingly,

lock them together in the order of 1, 2, 3, 4, 5, 6, 7.

/ Nota: Para las patas plásticas - A, B (# 7 & # 8),

siga la ilustración y la foto en consecuencia,

encerrarlos en conjunto al orden

de 1, 2, 3, 4, 5, 6, 7.

Note: You will hear a “click” sound when the

legs have successfully locked together.

Please ensure that the legs are firmly locked

together.

/ Nota: Escuchará un "clic" cuando las patas

estén correctamente fijadas entre sí.

Asegúrese que las patas estén firmemente

fijadas entre sí.

11 10

FIG. 3B

11 10

X 4

FIG. 3

X 4

www.themdsports.com

BLL090_018B 6(Continúe en la siguiente página.)

(Continued on the next page.)

Español

English

FIG. 3A

Note: For plastic legs - E, D (#11 & #10), please follow

the illustration and the picture accordingly, lock them

together in the order of 1, 2, 3, 4.

/ Nota: Para las patas plásticas - E, D (# 11 & # 10),

siga la ilustración y la foto en consecuencia, encerrarlos

en conjunto al orden de 1, 2, 3, 4.

IMPORTANT: You will hear a “CLICK” sound when snapping the

Legs together. This will indicate that the Legs are locked firmly

in place. If you do not hear a “CLICK” sound the legs are NOT

LOCKED.

/ IMPORTANTE: Escuchará un sonido "clic" cuando las patas

están chasqueadas correctamente. A ésto se indicará que las

patas están bloqueadas firmemente en su lugar. Si no oye un

sonido "CLIC", las patas NO ESTAN BLOQUEADAS.

IMPORTANT: You will hear a “CLICK” sound when snapping the

Legs together. This will indicate that the Legs are locked firmly

in place. If you do not hear a “CLICK” sound the legs are NOT

LOCKED.

/ IMPORTANTE: Escuchará un sonido "clic" cuando las patas

están chasqueadas correctamente. A ésto se indicará que las

patas están bloqueadas firmemente en su lugar. Si no oye un

sonido "CLIC", las patas NO ESTAN BLOQUEADAS.

Note: For plastic legs - C (#9), please follow

the illustration and the picture accordingly,

lock them together in the order of 1, 2, 3, 4.

/ Nota: Para las patas plásticas - C (#9),

siga la ilustración y la foto en consecuencia,

encerrarlos en conjunto al orden

de 1, 2, 3, 4.

www.themdsports.com

BLL090_018B 7(Continúe en la siguiente página.)

(Continued on the next page.)

Español

English

FIG. 3C

FIG. 3B Assembly

/ Ensamblaje FIG. 3B

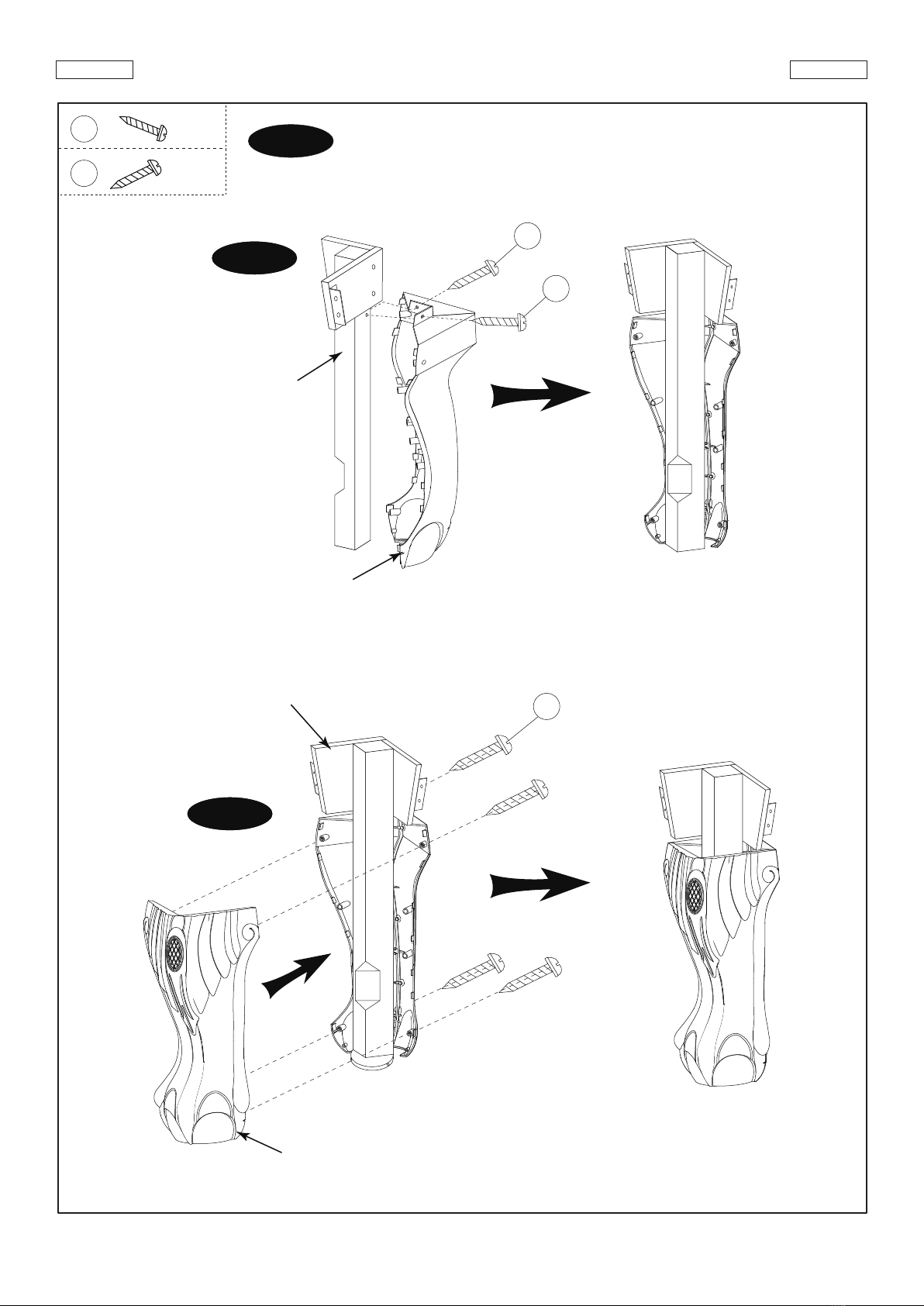

FIG. 4

X 16

X 8

FIG. 4A Assembly

/ Ensamblaje FIG. 4A

FIG. 3 Assembly

/ Ensamblaje FIG. 3

FIG. 4B

FIG. 1 Assembly

/ Ensamblaje FIG. 1

FIG. 2 Assembly

/ Ensamblaje FIG. 2

FIG. 4A

www.themdsports.com

BLL090_018B 8(Continúe en la siguiente página.)

(Continued on the next page.)

Español

English

www.themdsports.com

BLL090_018B 9(Continúe en la siguiente página.)

(Continued on the next page.)

Español

English

FIG. 5

X 2

X 4

X 8

FIG. 5B

TOP VIEW: Part #12

/ VISTA SUPERIOR:

Parte #12

SIDE VIEW: Part #12

/ VISTA LATERAL:

Parte #12

Note: Flush with Aprons

/ Nota : Alineado con faldones

312

X 16

FIG. 5A

Note: Arrow on the backside of apron corners

shows direction to slide the apron corners down.

/ Nota: La flecha sobre la parte trasera de la

Abrazadera de esquina muestra la dirección para

deslizar la Abrazadera de esquina hacia abajo.

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS ARC108 117B Manuel utilisateur

MD SPORTS

MD SPORTS YUS448 019G Manuel utilisateur

MD SPORTS

MD SPORTS Menards DB300Y21006 Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y19020 Manuel utilisateur

MD SPORTS

MD SPORTS AH072Y23010 Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y20010 Manuel utilisateur

MD SPORTS

MD SPORTS BG132Y20011 Manuel utilisateur

MD SPORTS

MD SPORTS 1235713 Manuel utilisateur

MD SPORTS

MD SPORTS DB410Y22023 Manuel utilisateur

MD SPORTS

MD SPORTS 39004 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y19033 Manuel utilisateur

MD SPORTS

MD SPORTS AWH072 018E Manuel utilisateur

MD SPORTS

MD SPORTS AWH084 188E Manuel utilisateur

MD SPORTS

MD SPORTS TTT218 117D Manuel utilisateur

MD SPORTS

MD SPORTS NET400 028M Manuel utilisateur

MD SPORTS

MD SPORTS AWH072_017E Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y20005 Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y19018 Manuel utilisateur

MD SPORTS

MD SPORTS 1616003 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS BB036Y21002 Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y20018 Manuel utilisateur

MD SPORTS

MD SPORTS WT100Y22002 Manuel utilisateur

MD SPORTS

MD SPORTS BLL100_047B Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
