MD SPORTS CB048Y21040 Manuel utilisateur

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

CB048Y21040

Walmart USA.com

www.medalsports.com877-472-4296

English Español

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Este producto está cubierto por una garantía efectiva

de 90 días a partir de la fecha de su compra. Durante el

periódo límite de la garantía, si una parte defectuosa o

quebrada es encontrada, nosotros ofreceremos una

reparación o un reemplazo de la partes sin ningún costo

para ud, nuestro cliente. Las únicas excepciones de la

garantía incluyen unidad principals, tableros de mesa,

superﬁcies, pilas o herramientas.

La susodicha garantía no se aplicará en los casos de

daños y perjuicios debido al uso impropio, la alteración,

el mal uso, el abuso, el daño accidental o la negligencia.

Esta garantía limitada le da a usted derechos legales

especíﬁcos, usted también puede tener otros derechos

que varían de un estado (provincia) a otro.

EL RECIBO DE LA COMPRA (U otra prueba de compra)

sería requerida antes que cualquier servicio de garantía

fuera iniciada. Para todo pedido por servicio de

garantía, por favor siéntase libre de ponerse en contacto

con nuestro Departamento de Servicio de Consumidor.

Por favor tenga atención sobre el Límite de Garantía de

su producto de la política de vuelta/reembolsa desde la

tienda, Nosotros, Medal Sports, no podemos manejar el

producto que está fuera del límite de garantía ya que

proporcionamos solamente partes disponibles. ¡Gracias!

¡POR FAVOR PÓNGASE EN CONTACTO CON

NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA

TIENDA!

GARANTÍA LIMITA DE 90 DIASLIMITED 90 DAYS WARRANTY

MD SPORTS

877-472-4296

CB048Y21040 1 (Continúe en la siguiente página)(Continued on the next page) www.medalsports.com

www.medalsports.com

DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA

WE ARE READY

TO HELP ESTAMOS LISTOS

PARA AYUDAR

Customer Service

Toll Free

Servicio al Cliente

Llamados gratuitos

Please Contact Por favor Contacto

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Lunes a Viernes,

9:00 a.m. a 5:00 p.m. ET

For additional resources and

Frequently Asked Questions,

please visit us at

Por mayor información y

preguntas frecuentes, favor

visitarnos en

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer bajo par de torsión

High Torque Over Tightened

/ Alto par más estrictas

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

Adult supervision is required for children playing this

game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no sientes, subas o inclínes el producto.

Por favor no arrastres el producto cuando está

moviendo para evitar el daño sobre las piernas.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Se requieren la supervisión adulta para niños cuando

esté jugando al juego.

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

- Not Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE AVISO IMPORTANTE

Adult assembly required.

CHOKING HAZARD - This item contains small parts

and small balls. Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas y pequeñas bolas. No es apto para niños

menores de 3 años de edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

- No incluido

CB048Y21040 www.medalsports.com2 (Continúe en la siguiente página)(Continued on the next page)

At least 2 adults needed

Se necesitan al menos 2

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

humedos o mojados

Billiard

Mainframe

Unidad principal

de billar

FOR FIG. 1

PART NUMBER

NÚMERO DE PIEZA

FIG NUMBER

NÚMERO DE FIG

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

Goal Box-Bottom Caja de gol -

inferior

FOR FIG. 10

5-Hole Rod Barra de 5

agujeros

FOR FIG. 13

3-Hole Rod Barra de 3

agujeros

FOR FIG. 13

2-Hole Rod Barra de 2

agujeros

FOR FIG. 13

Bottom Locking

Clasp

Broche de

cerradura de

fondo

FOR FIG. 12

FOR FIG. 8

FOR FIG. 5

Rod End Cap Gorra de punta

de vara

FOR FIG. 14

Handle Manilla

Goal Box-Top Caja de gol -

superior

FOR FIG. 10

Rod Washer Arandela de barra

x16

FOR FIG. 13

Foam Bumper Bómper de

espuma

x16

FOR FIG. 13

Side Apron Delantal lateral

FOR FIG. 1

Leg-A Pata-A

FOR FIG. 1

End Leg Panel Panel de extremo

para pata

FOR FIG. 14

Top Locking Clasp Broche de

cerradura de parte

superior

FOR FIG. 12

End Apron Delantal ﬁnal

FOR FIG. 5, 7 3

FOR FIG. 6 4

FOR FIG. 3

Leg Leveler Nivelador

de pata

FOR FIG. 2

CB048Y21040 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

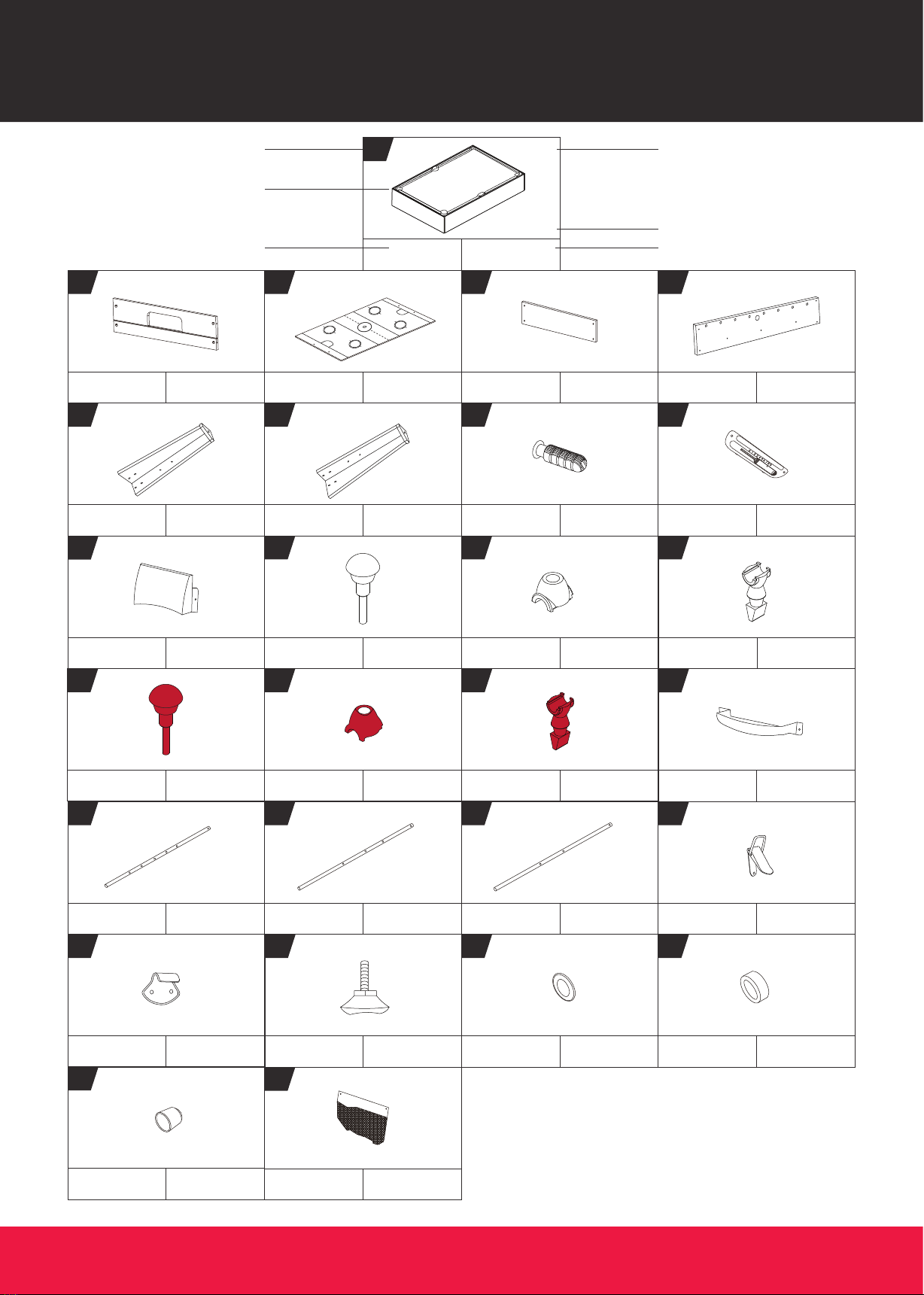

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

Hockey Goal Gol de hockey

Leg-B Pata-B

Soccer Playﬁeld

-Hockey Playﬁeld

Campo de juego

de fútbol-hockey

Net Bag Bolsa de red

FOR FIG. 1

Player Head-Ivory Jugador de

cabeza marﬁl

x13

FOR FIG. 13

Player Head-Red Jugador de

cabeza rojo

x13

FOR FIG. 13

Player Front-Red Jugador

delantero rojo

x13

FOR FIG. 13

Player Back-Red Jugador

trasero rojo

x13

FOR FIG. 13

Player Front-Ivory Jugador

delantero marﬁl

x13

FOR FIG. 13

Player Back-Ivory Jugador

trasero marﬁl

x13

FOR FIG. 13

HARDWAREHARDWARE

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

FOR FIG. 4

Billiard Ball Set Bola de billar

FOR FIG. 4

Triangle Triángulo

FOR FIG. 4

Chalk Tiza

FOR FIG. 4

Cue Taco

Felt Pad Almohadilla de

ﬁeltro

FOR FIG. 15

Puck Disco

Soccer Ball Pelota de fútbol

FOR FIG. 14

FOR FIG. 4

Brush Cepillo

Pusher Mazo

FOR FIG. 15

5/16'' T - Nut T-Tuerca 5/16''

FOR FIG. 1

Plastic Rod

Bushing

Cojinete de barra

plástica

x16

FOR FIG. 5

Plastic Ball

Entry Rim

Aro de entrada de

bola plástica

FOR FIG. 5

Pocket Tronera

FOR FIG. 1

Side Pocket Cap Gorra de

tronera lateral

FOR FIG. 4

Corner

Pocket Cap

Gorra de tronera

de rincón

FOR FIG. 4

1/4'' T - Nut Tuerca 1/4'' - T

x16

FOR FIG. 1

x24

FOR FIG. 12

x16

FOR FIG. 1

4x35mm Screw Tornillo 4x35mm

x18

FOR FIG. 5, 7

4x15mm Screw Tornillo 4x15mm

FOR FIG. 3

3x12mm Screw Tornillo 3x12mm

4x12mm Screw Tornillo 4x12mm

x14

FOR FIG. 1, 8, 10

CB048Y21040 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

ACCESORIOSACCESSORIES

1/4"x1-1/8"

Butterﬂy Bolt

Perno de

mariposa

1/4"x1-1/8"

MONTAJEASSEMBLY

P7 6

CB048Y21040 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

ANTES DE MONTARBEFORE ASSEMBLY

Pre-installed

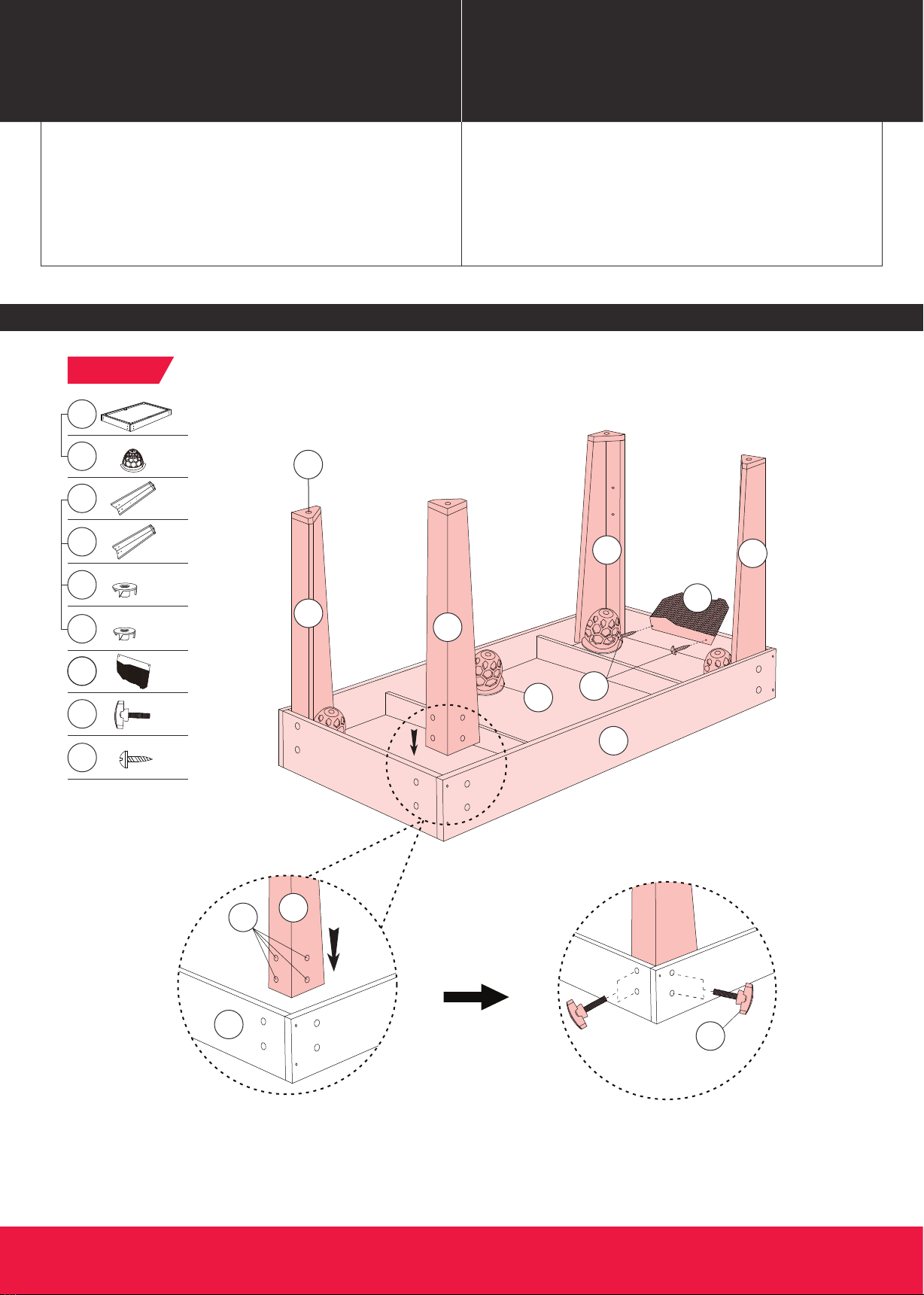

FIG. 1

x16

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas. Si falta alguna pieza,

llame a nuestro servicio al cliente.

27 x1

Two strong adults are recommended to turn over the

table as shown.

1. Lift the table off the ground.

2. Turn the table over.

3. Place it on all feet at the same time on the ground.

Se recomienda la participación de dos adultos para

invertir la mesa como se muestra.

1. Levante la tabla del suelo.

2. Voltee la mesa.

3. Coloque las patas de la mesa sobre el piso al mismo

tiempo.

CAUTION PRECAUCIÓN

DO NOT LEAN THE

TABLE ON ITS LEGS

/ NO INCLINAR LA MESA

SOBRE LAS PATAS

HOLD BY THE TABLETOP

/ SOSTENER DE LA

SUPERFICIE DE LA

MESA

CABINET

/ GABINETE DO NOT HOLD THE TABLE

BY THE LEGS

/ NO SOSTENER LA

MESA POR LAS PATAS

CB048Y21040 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

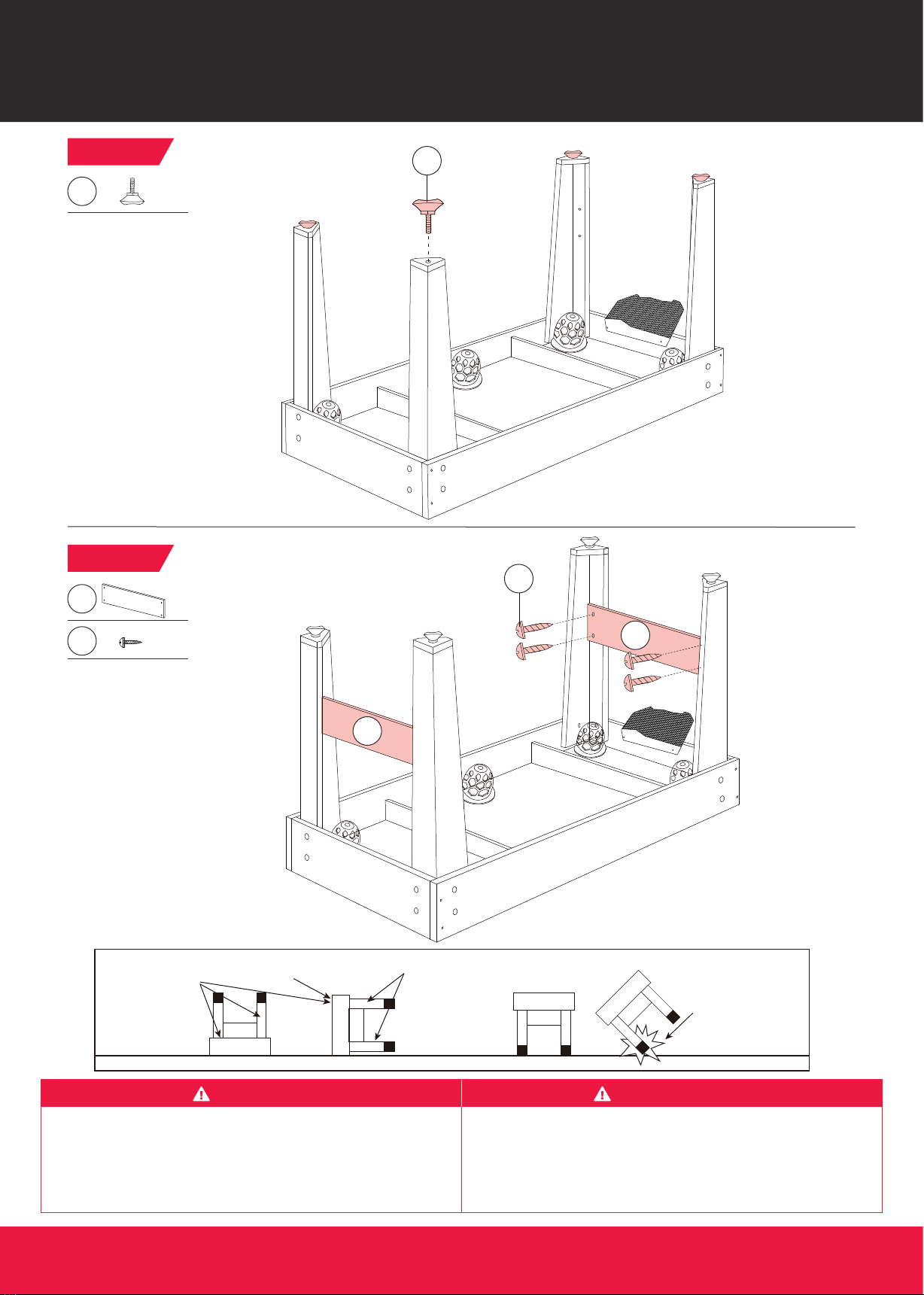

FIG. 2

FIG. 3

A4 4

x16

Pre-installed

Note: Do not tighten the Screws at this step.

Nota: No apretes los tornillos en este paso.

CB048Y21040 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

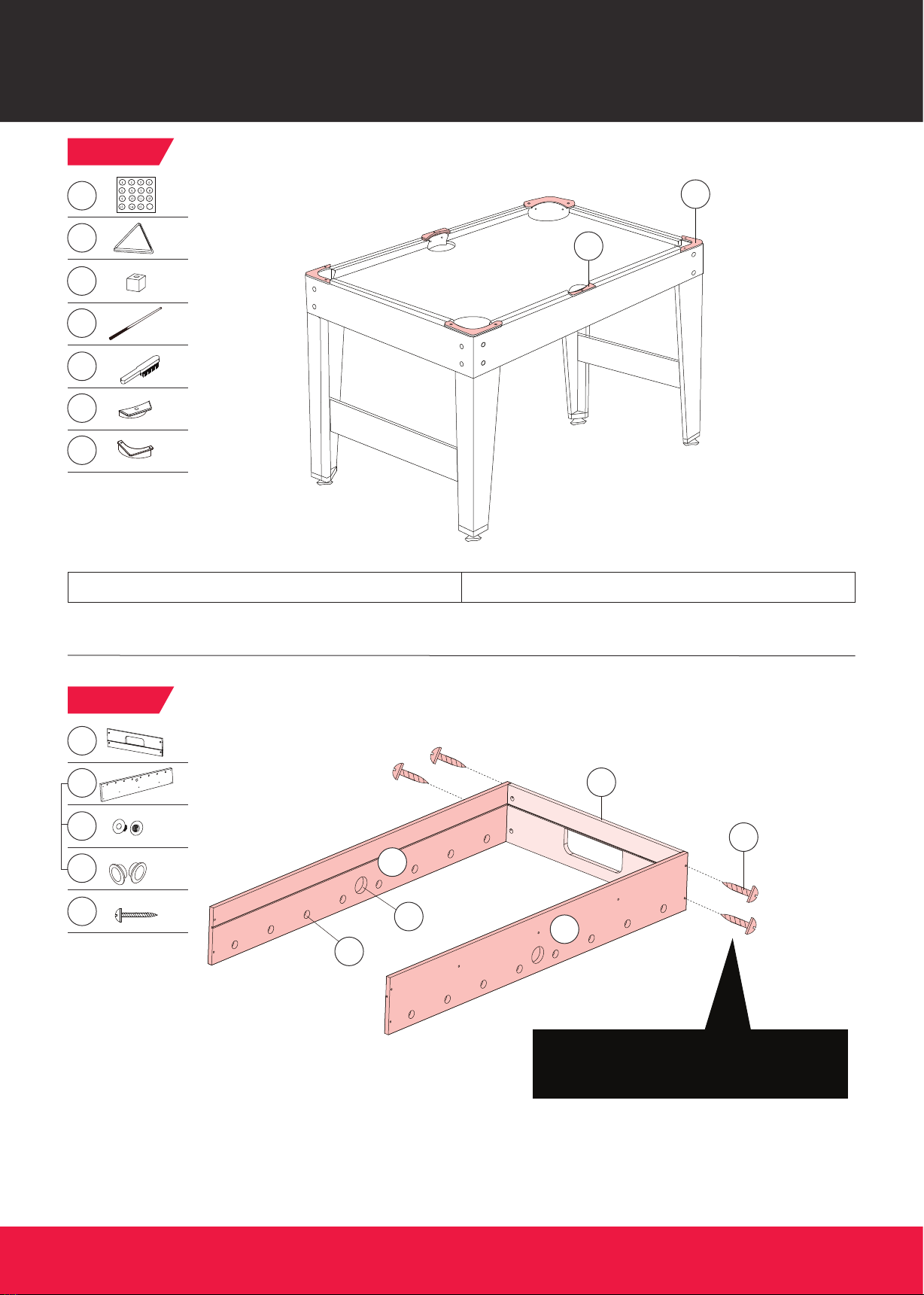

FIG. 4

FIG. 5

GAME 1: BILLIARD JUEGO 1: BILLAR

Pre-installed

CB048Y21040 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

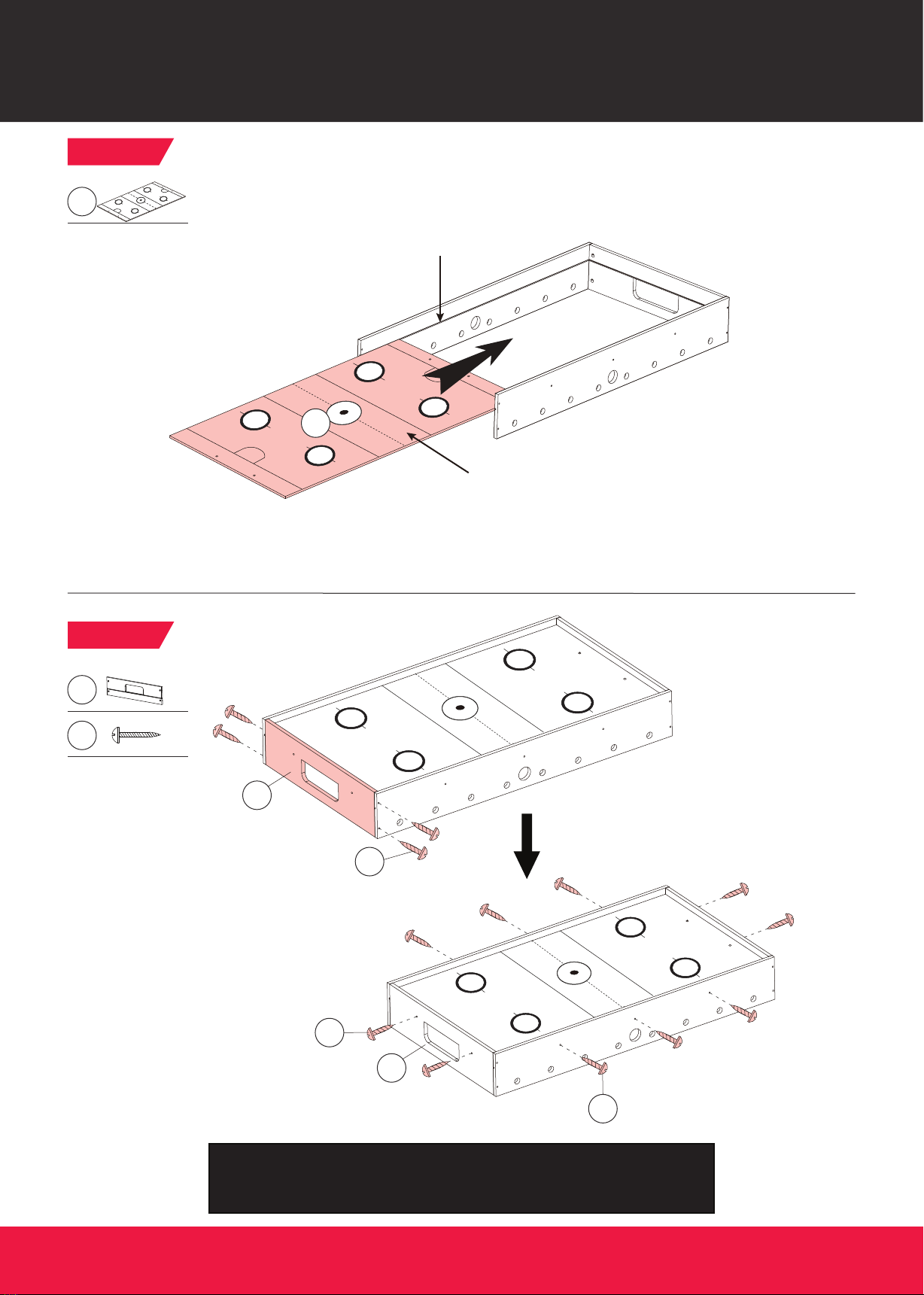

FIG. 6

FIG. 7

3The groove for Soccer

Playﬁeld-Hockey Playﬁeld.

/ La muesca del campo

de juego de fútbol-hockey.

Playﬁeld-Hockey Playﬁeld

/ Campo de juego - campo de juego de hockey

x14

Note: Go back and make sure that all connections are tightened.

Nota: Regrese y asegúrese de que todas las conexiones estén ajustadas.

FIG. 10

FIG. 9

CB048Y21040 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

FIG. 8

FIG. 8 Assembly

/ Ensamblaje FIG. 8

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS YUS472-018G Manuel utilisateur

MD SPORTS

MD SPORTS BG122Y19010 Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y20110 Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y22001 Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y19018 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y20003 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y22017 Manuel utilisateur

MD SPORTS

MD SPORTS ARC120 038B Manuel utilisateur

MD SPORTS

MD SPORTS NE300Y19003 Manuel utilisateur

MD SPORTS

MD SPORTS 14801 Manuel utilisateur

MD SPORTS

MD SPORTS BB048Y19001 Manuel utilisateur

MD SPORTS

MD SPORTS CB048Y19020 Manuel utilisateur

MD SPORTS

MD SPORTS AWH072 018E Manuel utilisateur

MD SPORTS

MD SPORTS AH072Y21004 Manuel utilisateur

MD SPORTS

MD SPORTS CB056Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS SOC054-098E Manuel utilisateur

MD SPORTS

MD SPORTS LG100Y20046 Manuel utilisateur

MD SPORTS

MD SPORTS AH060Y19009 Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y19011 Manuel utilisateur

MD SPORTS

MD SPORTS DB410Y21008 Manuel utilisateur

MD SPORTS

MD SPORTS FS048Y20002 Manuel utilisateur

MD SPORTS

MD SPORTS SOC056 207B Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y21008 Manuel utilisateur

MD SPORTS

MD SPORTS Menards BG200Y20001 Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
