Magellan EXplorist 500 - Hiking GPS Receiver Guide de dépannage

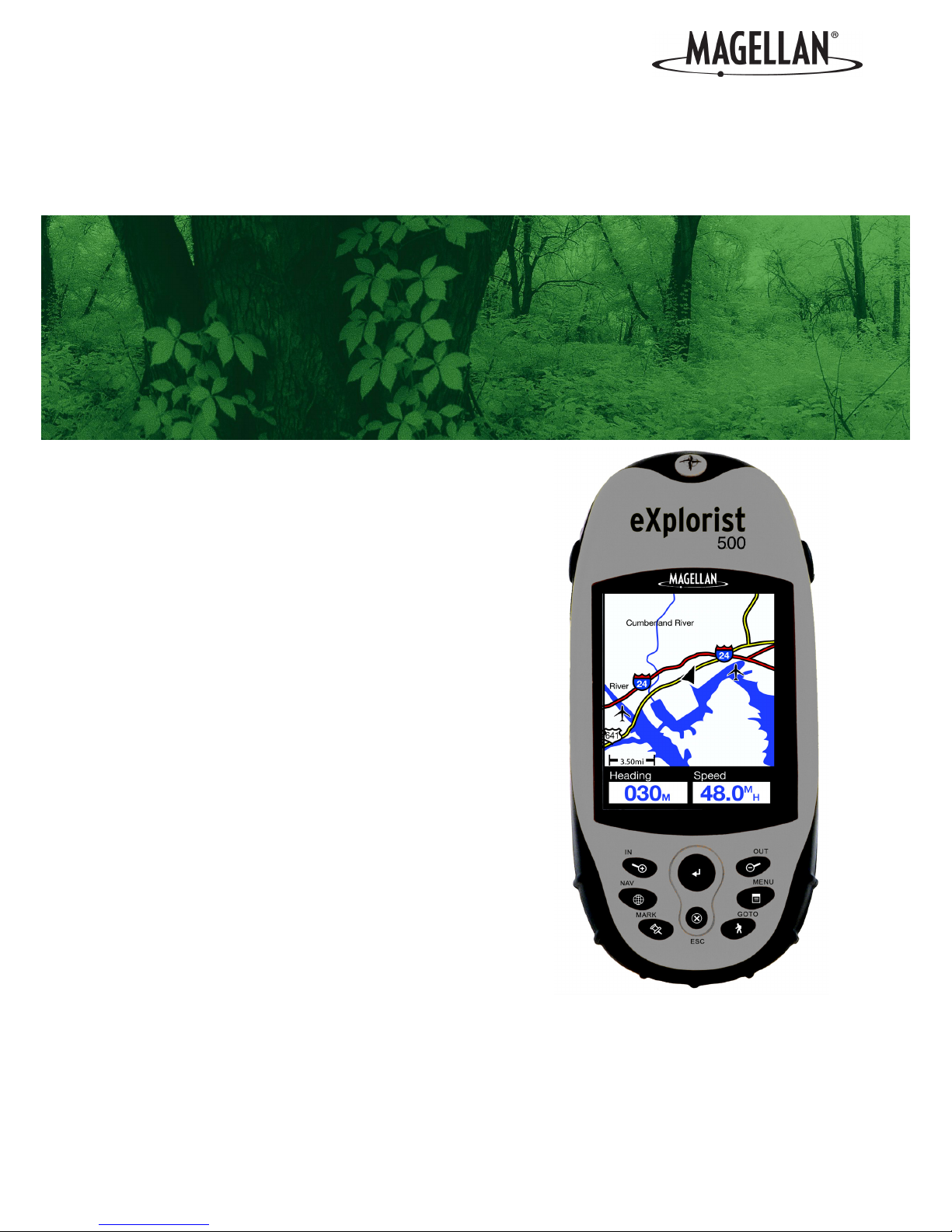

Magellan eXplorist 500

Käyttöopas

Sisällysluettelo i

eXplorist 500 GPS-paikannin 1

Magellan Explorist GPS-paikantimen ominaisuudet 1

Näppäinselosteet 2

Akun asennus ja lataus 4

Valinnaisen SD-kortin asennus 5

Liittäminen henkilökohtaiseen tietokoneeseen 5

eXplorist 500 -paikantimen käyttö 6

Määränpäähän suunnistaminen 6

Sijaintisi tallennus 7

Paluu samaa reittiä 8

Lisäominaisuuksia 9

Yhteenveto 9

eXploristin käynnistys 10

eXploristin sammuttaminen 10

Näytön taustavalon kytkeminen päälle/pois 10

eXploristin käyttö ensimmäistä kertaa 11

Lopetus 14

Suunnistusnäyttösivut 15

Suunnistusnäyttösivujen käyttö 15

Karttanäyttösivu 15

Karttanäyttösivun yleiskatsaus 16

Kartan mittakaavan muutos 16

Karttanäyttösivun tilat 17

Tietojen näyttö tai piilotus 18

Karttatietojen mukautus 19

Katutietojen näyttö 20

Kartan suuntauksen muutos 20

Pääkäyttötavan muutos 21

Kartan yksityiskohtaisuuden muutos 22

Jäljen tallennusvälin muutos 22

Näytön mukauttaminen 23

Kompassi-näyttö 24

Kompassinäytön yleiskatsaus 24

Tietokenttien mukautus 25

Sijaintisivu 26

Sijaintisivun yleiskatsaus 26

Trippimittarin nollaus 27

Satelliittien tila -näyttösivu 27

Satelliittien tila -näyttösivun yleiskatsaus 27

Perustiedostorakenne 28

Sisällysluettelo ii

Tiedostorakenteen yhteenveto 28

Tiedostojärjestelmän käyttö POI-kohteiden kanssa 29

Tiedostojärjestelmän käyttö reittien kanssa 29

Tiedostojärjestelmän käyttö jälkilokien kanssa 30

POI-kohteet 31

Sijainnin merkitseminen 31

Sijainnin pikamerkintä 31

Sijainnin merkintä (Yksilöity) 32

POI-kohteiden luominen muille paikoille kuin nykyiselle sijainnille 33

Sijainnin merkintä syöttämällä koordinaatit 33

Sijainnin merkitseminen Karttakohdistimella 34

Sijainnin merkitseminen karttakohteesta 34

POI-tietokanta 35

Käyttäjän syöttämän POI:n haku 35

Lähimpien esiladattujen POI-kohteiden haku 36

Esiladattujen POI-kohteiden haku aakkosjärjestyksessä 37

Käyttäjän luoman POI-kohteen muokkaus 38

Käyttäjän luoman POI-kohteen poisto 39

Käyttäjän luoman POI-kohteen katseleminen Karttasivulla 40

Esiladatun POI-kohteen kopiointi 41

Esiladatun POI-kohteen katseleminen Karttasivulla 42

Käyttäjän luoman POI-kohteen näyttäminen tai piilottaminen Karttasivulla

Reitit 44

GOTO-reitit 44

GOTO-reitin luonti 45

GOTO-reitin luonti karttakohdistimesta 45

GOTO-reitin luonti karttakohteeseen 46

Monietappireitit 46

Monietappireitin luonti 47

Reitin aktivointi/poisto käytöstä 48

Aktiivisen reitin Määränpääetapin muutos 49

Tallennetun reitin muokkaus 50

Reitin kääntö 51

Reitin poisto 51

Reitin siirto 52

Reitin kopiointi 52

Reitin katselu kartalla. 53

Jälkilokit 54

Aktiivisen jälkilokin lopetus ja jatko 55

Uuden aktiivisen jälkilokin aloitus 55

Sisällysluettelo iii

Aktiivisen jälkilokin tallennus 56

Paluureitin luonti 57

Aktiivisen jäljen perkaus 57

Muunna jälkiloki reitiksi 58

Jälkilokin katselu kartalla 58

Tallennettujen jälkilokien käyttö 59

Tallennettujen jälkilokien seuranta 59

Tallennetun jälkilokin kääntö 59

Tallennetun jälkilokin poisto 60

Tallennetun jälkilokin siirto 60

Tallennetun jälkilokin kopiointi 61

Lisätoiminnot 62

Aluelaskennan käyttö 63

Kaikkien POI-kohteiden poisto Aluelaskennan luettelosta 63

POI-luettelon muokkaaminen Aluelaskennassa 63

Parhaiden kalastus/metsästysaikojen laskenta 64

Metsästys/kalastusaikojen katselu 64

Sijainnin muutos 64

Päiväyksen muutos 64

Aurinko/kuutietojen näyttö 65

Aurinko/Kuu-toiminnon käyttö 65

Sijainnin muutos 65

Päiväyksen muutos 65

Profiilin katselu 66

Simulaattorin käyttö 67

Tallennetun reitin simulointi 67

Viestintä henkilökohtaisen tietokoneen kanssa 68

Liittäminen henkilökohtaiseen tietokoneeseen 68

Vaihto tilasta toiseen 68

Tiedostojen käsittely henkilökohtaisessa tietokoneessa 69

Magellan Geocache Manager 70

Mitä on Geocaching? 70

Mikä on Magellan Geocache Manager-ohjelma? 70

Kuinka Magellan Geocache Manager asennetaan? 70

Magellan Geocache Managerin käyttö 71

Magellan Geocache Managerin työkalut 72

Geocache-tiedostojen käsittely 73

Muiden ladattujen tiedostojen lisääminen luetteloon 73

Lataaminen Magellan eXploristiin 74

eXploristin käyttö MapSendin kanssa 75

Mikä on MapSend? 75

Sisällysluettelo iv

Yleiskatsaus yksityiskohtaisten karttojen lataamiseen MapSendistä eXploristiin

POI-kohteiden, reittien ja jälkien siirto MapSendin ja eXploristin välillä 78

POI-kohteiden, reittien ja jälkien siirto MapSendiin 78

Reittipisteiden, reittien ja jälkien siirto MapSendista 79

Määritykset 80

GPS:n uudestaankäynnistys 81

Nykyisten asetusten käyttö 83

Oletuskansioiden vaihto 83

Taustakartan tai tarkan kartan valinta 84

Karttayksiköiden asetus 85

Navigoinnin mittayksiköiden valinta 85

Viitepohjoisen valinta 85

Koordinaattijärjestelmän valinta 86

Karttakoordinaatiston (Map Datum) valinta 86

Virranhallinta-työkalun käyttö 87

Aikakatkaisun asetukset 87

Valoajastimen asetukset 87

eXplorist-paikantimen mukautus 88

Kielen muuttaminen 88

Muistin tyhjennys 89

Jälkien lokin tyhjennys 89

Käyttäjän syöttämien POI:den ja reittien poisto 89

Reittien poisto 90

Aktiivisen jäljen, käyttäjän syöttämien POI:den ja reittien poisto 90

eXploristin nollaus ja palautus tehtaan oletusasetuksiin 90

Hälytysten ja merkkiäänten asetukset 91

Merkkiäänten asetukset 92

Hälytysten asettaminen 92

Kellon asetukset 93

Ajan ja muodon asetus 93

Kesäajan asetus 93

Lisävarusteet 97

Yhteystiedot Magellan:iin 98

Magellanin yhteystiedot Pohjois-Amerikassa 98

Tekninen tuki 98

Takuupalvelu 98

Magellanin yhteystiedot Euroopassa 99

Tekninen tuki ja takuupalvelut 99

*** Varoitukset ***

TURVALLISUUDEN VUOKSI ÄLÄ KÄYTÄ TÄTÄ NAVIGOINTILAITETTA AJAESSASI AJONEUVOA.

Älä yritä muuttaa mitään Magellan Exploristin asetuksia ajaessasi. Pysäytä ajoneuvo täysin tai

anna matkustajan tehdä muutokset. Katseen siirtäminen pois ajoradalta on vaarallista ja saattaa

johtaa onnettomuuteen, jossa sinä tai muut voivat loukkaantua.

KÄYTÄ HARKINTAA

Tämä tuote on erinomainen apu suunnistuksessa, mutta se ei korvaa huolellisen tavallisen

suunnistuksen tarvetta ja hyvää harkintaa. Älä koskaan tukeudu yksinomaan yhteen laitteeseen

navigoinnissa.

OLE HUOLELLINEN

Maailmanlaajuista paikannusjärjestelmää Global Positioning System (GPS) pitää yllä

Yhdysvaltain hallitus, joka yksin vastaa GPS-verkoston tarkkuudesta ja ylläpidosta. Sijaintitietojen

tarkkuuteen saattavat vaikuttaa Yhdysvaltain hallituksen ajoittain tekemät satelliittien säädöt, ja

tarkkuuden muutokset perustuvat USA:n puolustusministeriön GPS-siviilikäyttäjien politiikkaan

sekä liittovaltion radionavigointisuunnitelmaan. Tarkkuutta saattavat heikentää myös satelliittien

huono sijainti ja esteet, kuten rakennukset ja suuret puut.

KÄYTÄ OIKEITA VARUSTEITA

Käytä ainoastaan Magellanin kaapeleita ja antenneja, sillä muiden kuin Magellanin kaapeleiden

ja antennien käyttö voi heikentää vakavasti paikantimen suorituskykyä ja vaurioittaa laitetta sekä

myös mitätöidä takuun.

KÄYTTÖOIKEUSSOPIMUS

Thales Navigation myöntää sinulle ostajana oikeuden käyttää Thales Navigation GPS tuotteessa ja

sen mukana toimitettua ohjelmistoa ("OHJELMISTO") laitteen normaalikäytössä tuotteen mukana

tulevan Loppukäyttäjän käyttöoikeussopimuksen ehtojen mukaisesti.

OHJELMISTO on Thales Navigationin ja/tai sen tavarantoimittajien omaisuutta, ja sitä suojaavat

USA:n tekijänoikeuslait sekä kansainvälisten sopimusten määräykset. Tästä syystä sinun tulee

käsitellä tätä OHJELMISTOA kuten mitä tahansa tekijänoikeuden suojaamaa materiaalia.

Et saa käyttää, kopioida, muuntaa, purkaa tai siirtää tätä OHJELMISTOA muuten kuin mitä

käyttöoikeussopimuksessa nimenomaan lausutaan. Kaikki oikeudet, joita ei ole nimenomaisesti

erikseen myönnetty, on varattu Thales Navigationille ja/tai sen tavarantoimittajille.

* * *

*** Varoitukset ***

Tämän käyttöoppaan minkään osan toisintaminen tai siirtäminen millään tavalla tai missään

muodossa joko elektronisesti tai mekaanisesti mukaan luettuina valokopiointi tai tallennus

muihin tarpeisiin kuin ostajan henkilökohtaiseen käyttöön on kielletty ilman Thales Navigationin

kirjallista ennakkolupaa.

Magellan-liikemerkki, Magellan, eXplorist ja TrueFix ovat Thales Navigationin tavaramerkkejä.

631208-05 A

1eXplorist 500 GPS-paikannin

eXplorist 500 GPS-paikannin

Magellan Explorist GPS-paikantimen ominaisuudet:

• Sisäänrakennettu taustakartta (8 MB)

• Suuri teräväpiirtoinen värinäyttö

• Esiladatut POI-kohteet

• Vankka rakenne, kuminen suojus

• 8 MB käyttömuisti

• Loistava paikannus 19 rinnakkaiskanavalla

Antenni

Näytön

taustavalon

painike

Nuolijoystick

Suurenna

NAV

MARK ESC

GOTO

Pienennä

ENTER

On/Ei-painike

• Ladattava Li-ion -akkupakkaus

• TrueFix™ GPS-teknologia

• 3 metrin tarkkuus (WAAS/EGNOS)

• Jälkiloki useille jäljille

• Rajoittamaton tiedon varastointitila SD-korteilla

• Taskukokoinen ja vedenpitävyys IPX-7

eXplorist 500 GPS-paikannin 2

Näppäinselosteet:

On/Ei Kytkee Exploristin virran päälle ja pois.

Taustavalo Sytyttää näytön taustavalon Vaiheittain sammuneesta tilasta

puolikirkkaaksi ja kirkkaaksi.

ENTER Käytetään korostettuihin valikkokohteisiin siirtymiseen tai korostettujen

painikkeiden hyväksyntään.

ESC Peruuttaa tietosyötöt.

Sulkee käytössä olevan toiminnon ja palauttaa edelliselle näyttösivulle.

Askeltaa taaksepäin navigointinäyttösivuja.

Suurenna Suurentaa näytettyä karttakuvaa. Karttakuvan voi suurentaa kokoon

35,0 m (100 ft.).

Sillä myös askelletaan nopeasti POI-luettelossa tehtäessä aakkosellista

hakua.

Pienennä Pienentää karttakuvaa karttanäyttösivulla. Karttakuvan voi suurentaa

kokoon 2700 km (1700 mailia).

Sillä myös askelletaan nopeasti POI-luettelossa tehtäessä aakkosellista

hakua.

MENU Tuo esiin valikon vaihtoehtoineen. Vaihtoehtoja valitaan korostamalla

valinta Nuoli-joystickillä ja siirtymällä siihen painaen ENTER-näppäintä.

NAV Askeltaa navigointinäyttösivuja.

(Karttasivu > Kompassisivu > Sijaintisivu > Satelliittien tila -sivu)

MARK Sillä tallennetaan nykyinen sijainti POI-kohteeksi.

Tallennetut POI-kohteet saa esiin tietokannan osasta Omat Poi:t.

GOTO Luo yksietappisen reitin nykyisestä sijannista määränpäähän, joka on

valittu POI-tietokannasta tai käyttäen kohdistinta taustakartalla.

Nuolijoystick Panoroi kohdistinta karttanäytössä.

Siirtää korostuspalkin valikon vaihtoehtoihin ja tietojen syöttökenttiin.

eXplorist 500 GPS-paikannin 3

eXplorist 500 GPS-paikannin (takaa)

Rannekehihnan

asennusaukko

Paristokotelon

kansi Paristokannen

kiinnike (avaa

kansi paristojen

laittoa varten

kiertämällä tätä.)

Liitännät ulkoiselle

virtalähteelle ja

PC-tietokoneeseen

Autres manuels pour eXplorist 500 - Hiking GPS Receiver

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Magellan GPS

Magellan

Magellan eXplorist 400 - Wilderness Bundle Manuel utilisateur

Magellan

Magellan RoadMate 760 - Automotive GPS Receiver Manuel utilisateur

Magellan

Magellan RoadMate 3000T - Automotive GPS Receiver Manuel utilisateur

Magellan

Magellan ToughCase Manuel utilisateur

Magellan

Magellan MobileMapper CX - Hiking GPS Receiver Manuel utilisateur

Magellan

Magellan RoadMate Commercial 5370T-LMB Manuel utilisateur

Magellan

Magellan Maestro 4220 - Automotive GPS Receiver Manuel utilisateur

Magellan

Magellan eXplorist 400 - Wilderness Bundle Manuel utilisateur

Magellan

Magellan RoadMate Series Manuel utilisateur

Magellan

Magellan GPS Receiver SkyNav 5000 Manuel utilisateur

Magellan

Magellan RoadMate 1700-LM Manuel utilisateur

Magellan

Magellan Maestro 4000 - Automotive GPS Receiver Manuel de la liste des pièces

Magellan

Magellan TR7 Manuel utilisateur

Magellan

Magellan RoadMate 1200 - Automotive GPS Receiver Guide de dépannage

Magellan

Magellan RoadMate 860T Manuel utilisateur

Magellan

Magellan RoadMate 3000T - Automotive GPS Receiver Manuel utilisateur

Magellan

Magellan RoadMate 147x Series Manuel utilisateur

Magellan

Magellan RoadMate 1412 Manuel utilisateur

Magellan

Magellan smartGPS Manuel utilisateur

Magellan

Magellan Magellan RoadMate 1210 1200 Series Manuel utilisateur

Magellan

Magellan MAP 410 Mode d’emploi

Magellan

Magellan eXplorist 400 - Wilderness Bundle Manuel utilisateur

Magellan

Magellan eXplorist TRX7 Manuel utilisateur

Magellan

Magellan RoadMate 3120 Manuel utilisateur

Manuels GPS populaires d'autres marques

Raven

Raven Cruizer II Manuel

Hama

Hama 53118 Manuel utilisateur

Garmin

Garmin SOUNDER 125 Manuel utilisateur

Garmin

Garmin DEZL 580 Manuel utilisateur

Jigabot

Jigabot EX Manuel utilisateur

Pointer

Pointer Cellocator CelloTrack XT LTE Guide d'installation

Queclink

Queclink GV55LITE Manuel utilisateur

Voxson

Voxson Voxtrack GPS500 Manuel d'instructions

Garmin

Garmin ECHOMAP PLUS Manuel utilisateur

Starcom Systems

Starcom Systems Kylos Compact Manuel utilisateur

Garmin

Garmin 15 H Series Manuel utilisateur

Cobra

Cobra Marine MC 600Ci Manuel utilisateur

Cellocator

Cellocator CelloTrack T Manuel utilisateur

Enfora

Enfora Mini-MT GSM2228UG001 Manuel utilisateur

LTE

LTE G50B Manuel utilisateur

Garmin

Garmin DEZL OTR500 Manuel utilisateur

SkyGolf

SkyGolf SkyCaddie SG1 Manuel utilisateur

Garmin

Garmin GPSMAP 78 series Manuel utilisateur

Magellan eXplorist 500 - Hiking GPS Receiver Guide de dépannage

Manuels GPS populaires d'autres marques
