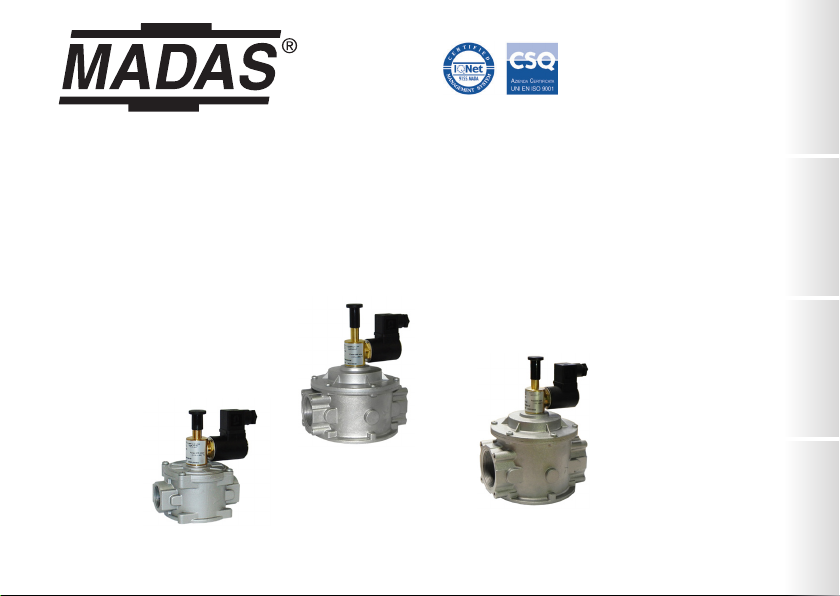

Madas M16/RM N.A. Manuel utilisateur

MADE IN ITALY

M16/RM N.A. - MBA/RM N.A.

DN 20 - DN 25 - DN 32 - DN 40 - DN 50 (P.max: 0.5 bar)

ELETTROVALVOLA A RIARMO MANUALE NORM. APERTA PER GAS

NORMALLY OPEN MANUAL RESET SOLENOID VALVE FOR GAS

ÉLECTROVANNE A RÉARMEMENT MANUEL NORMALEMENT OUVERTE POUR GAZ

ELECTROVÁLVULA CON REARME MANUAL NORMALMENTE ABIERTA PARA GAS

IT EN FR ES

ITENFRES

INDICE  INDEX  INDEX  ÍNDICE

pag.

Italiano ........................................................................................................................................................ 3

English ........................................................................................................................................................ 14

Français ...................................................................................................................................................... 25

Español ....................................................................................................................................................... 36

Disegni - Drawings - Dessins - Diseños ............................................................................................................ 47

Dimensioni (tabella 1) - Dimensions (table 1) - Dimensions (tableau 1) - Dimensiones (tabla 1) ................................ 52

Bobine e connettori di ricambio (tabella 2a - 2b)................................................................................................ 53

Spare coils and connectors (table 2a - 2b) ........................................................................................................

Bobines et connecteurs de rechange (tableau 2a - 2b)........................................................................................

Bobinas y conectores de recambio (tabla 2a - 2b) ..............................................................................................

Diagramma - Diagram - Diagramme - Diagrama ∆p............................................................................................. 55

IT EN FR ES

1.0  GENERALITÀ

Il presente manuale illustra come installare, far funzionare e utilizzare il dispositivo in modo sicuro.

Le istruzioni per l’uso devono essere SEMPRE disponibili nell’impianto dove è installato il dispositivo.

ATTENZIONE: le operazioni di installazione/cablaggio/manutenzione devono essere eseguite

da personale qualiﬁcato (come indicato in 1.3) utilizzando adeguati dispositivi di protezione

individuale (DPI).

Per eventuali informazioni relative alle operazioni di installazione/cablaggio/manutenzione o in caso di problemi non

risolvibili con l’utilizzo delle istruzioni è possibile contattare il produttore utilizzando indirizzo e recapiti telefonici riportati

in ultima pagina.

1.1  DESCRIZIONE

Elettrovalvole di intercettazione per gas a riarmo manuale normalmente aperte, idonee all’intercettazione del gas per segnalazioni

di pericolo inviate da rivelatori presenza gas (metano, gpl, ossido di carbonio e altri), termostati di sicurezza, ecc.

Possono essere riarmate solo manualmente e solo quando non sono alimentate elettricamente.

Sono dotate di VPI (Visual Position Indicator) per la segnalazione visiva della posizione dell’ottuatore della valvola. Quando la

valvola è aperta è visibile la fascetta (15) di colore verde normalmente nascosta dalla manopola di riarmo (17).

1.2  LEGENDA SIMBOLI

ATTENZIONE: Viene

richiamata l’attenzione su

dettagli tecnici rivolti al

personale qualiﬁcato.

PERICOLO:

In caso di inosservanza

oltre a danni a beni materiali, possono

essere procurati danni alle persone e/o

animali domestici.

PERICOLO: In caso di

inosservanza possono

essere procurati danni a

beni materiali.

ENFRES

1.3  PERSONALE QUALIFICATO

Trattasi di persone che:

•Hanno dimestichezza con l’installazione, il montaggio, la messa in servizio e la manutenzione del prodotto;

•Sono a conoscenza delle normative in vigore nella regione o paese in materia di installazione e sicurezza;

•Hanno istruzione sul pronto soccorso.

1.4  USO DI PARTI DI RICAMBIO NON ORIGINALI

•In caso di manutenzione o sostituzione di componenti di ricambio (es. bobina, connettore, ecc.) devono essere utilizzati

SOLAMENTE quelli indicati dal fabbricante. L’utilizzo di componenti differenti, oltre a far decadere la garanzia del prodotto,

potrebbe compromettere il corretto funzionamento dello stesso.

•Il fabbricante non è responsabile di malfunzionamenti derivanti da manomissioni non autorizzate o utilizzo di ricambi non

originali.

1.5  UTILIZZO NON APPROPRIATO

•Il prodotto deve essere utilizzato unicamente allo scopo per il quale è stato costruito.

•Non è consentito l’utilizzo con ﬂuidi differenti da quelli indicati.

•Non devono essere superati in nessun caso i dati tecnici indicati in targhetta. E’ cura dell’utilizzatore ﬁnale o dell’installatore,

adottare corretti sistemi a protezione dell’apparecchio che impediscano il superamento della pressione massima indicata

in targhetta.

•Il fabbricante non è responsabile per danni causati da un utilizzo improprio dell’apparecchio.

IT EN FR ES

2.0  DATI TECNICI

• Impiego : gas non aggressivi delle tre famiglie (gas secchi)

• Temperatura ambiente (TS) : -20 ÷ +60 °C

• Tensioni di alimentazione (vedere tabella 2a - 2b)

12 Vdc - 12 V/50 Hz - 24 Vdc - 24 V/50 Hz - 110 V/50-60 Hz - 230 V/50-60 Hz*

• Tolleranza su tensione di alimentazione : -15% ... +10%

• Cablaggio elettrico : pressacavo M20x1,5

• Potenza assorbita : vedere tabella 2a - 2b

• Pressione massima di esercizio : 500 mbar

• Tempo di chiusura : < 1 s

• Grado di protezione : IP65

• Resistenza meccanica : Gruppo 2 (secondo EN 13611)

• Attacchi ﬁlettati Rp : (DN 20 - DN 25 - DN 32 - DN 40 - DN 50) secondo EN 10226

• Attacchi ﬂangiati accoppiabili con ﬂange PN 16

(DN 25** - DN 32 - DN 40 - DN 50)

ISO 7005 / EN 1092-1

• Attacchi ﬁlettati NPT o ﬂangiati ANSI : su richiesta

• In conformità a : Direttiva EMC 2014/30/UE - Direttiva LVD 2014/35/UE

Direttiva RoHS II 2011/65/UE

* Solo monofase, l’apparecchio non funziona se alimentato con tensione trifase.

** DN 25 con ﬂange girevoli.

2.1  INDIVIDUAZIONE MODELLI

M16/RM N.A. : Elettrovalvola a riarmo manuale normalmente aperta

MBA/RM N.A. : Elettrovalvola a riarmo manuale normalmente aperta, a basso assorbimento

ENFRES

3.0  MESSA IN FUNZIONE DEL DISPOSITIVO

3.1  OPERAZIONI PRELIMINARI ALL’INSTALLAZIONE

• E’ necessario chiudere il gas a monte della valvola prima dell’installazione;

• Veriﬁcare che la pressione di linea NON SIA SUPERIORE alla pressione massima dichiarata sull’etichetta del prodotto;

• Eventuali tappi di protezione (se presenti) vanno rimossi prima dell’installazione;

• Tubazioni e interni della valvola devono essere liberi da corpi estranei;

Se l’apparecchio è ﬁlettato:

•veriﬁcare che la lunghezza del ﬁletto della tubazione non sia eccessiva per non danneggiare il corpo dell’apparecchio

in fase di avvitamento;

Se l’apparecchio è ﬂangiato:

•veriﬁcare che le controﬂange di ingresso e uscita siano perfettamente coassiali e parallele per evitare di sottoporre il

corpo a inutili sforzi meccanici, calcolare inoltre lo spazio per l’inserimento della guarnizione di tenuta;

•Per le fasi di serraggio, è necessario munirsi di una o più chiavi dinamometriche tarate od altri utensili di bloccaggio

controllati;

• Devono essere rispettate le normative di sicurezza, vigenti nel paese di installazione, per quanto riguarda la movimentazione

dei carichi. Qualora l’apparecchio da installare superi il peso consentito, deve essere previsto l’utilizzo di un adeguato ausilio

meccanico e di adeguate imbracature. E’ necessario, durante le fasi di movimentazione, adottare opportune precauzioni per

non danneggiare/rovinare la superﬁcie esterna dell’apparecchio.

• Deve essere prevista, in accordo alla normativa EN 161, l’installazione di un ﬁltro adeguato a monte di un dispositivo di sicurezza

di chiusura del gas;

• In caso di installazione all’esterno, è consigliato prevedere una tettoia di protezione per evitare che l’acqua piovana possa

danneggiare le parti elettriche dell’apparecchio.

IT EN FR ES

• Prima di effettuare connessioni elettriche veriﬁcare che la tensione di rete corrisponda con la tensione di alimentazione indicata

sull’etichetta del prodotto;

•Scollegare l’alimentazione prima di procedere al cablaggio;

•In base alla geometria dell’impianto valutare il rischio di formazione di miscela esplosiva all’interno della tubazione;

•Se l’elettrovalvola è installata in prossimità di altre apparecchiature o come parte di un insieme, è necessario

valutare preliminarmente la compatibilità fra l’elettrovalvola e tali apparecchiature.

• Evitare di installare l’elettrovalvola in prossimità di superﬁci che potrebbero essere danneggiate dalla temperatura della bobina;

• Prevedere una protezione da urti o contatti accidentali nel caso l’elettrovalvola sia accessibile a personale non qualiﬁcato.

3.2  INSTALLAZIONE (vedere esempio in 3.4)

Apparecchi ﬁlettati:

•Assemblare il dispositivo avvitandolo, assieme alle opportune tenute, sull’impianto con tubi e/o raccordi le cui ﬁlettature

siano coerenti con la connessione da assemblare.

•Non usare la bobina (4) come leva per l’avvitamento ma servirsi dell’apposito utensile;

•La freccia, indicata sul corpo (9) dell’apparecchio, deve essere rivolta verso l’utenza;

Apparecchi ﬂangiati:

•Assemblare il dispositivo ﬂangiandolo, assieme alle opportune tenute, all’impianto con tubi le cui ﬂange siano coerenti con

la connessione da assemblare. Le guarnizioni devono essere prive di difetti e devono essere centrate tra le ﬂange;

•Se a guarnizioni inserite lo spazio rimanente è eccessivo non cercare di colmare il gap stringendo eccessivamente i bulloni

dell’apparecchio;

•La freccia, indicata sul corpo (9) dell’apparecchio, deve essere rivolta verso l’utenza;

•Inserire all’interno dei bulloni le apposite rondelle per evitare danneggiamenti alle ﬂange in fase di serraggio;

ENFRES

•Durante la fase di serraggio prestare attenzione a non “pizzicare” o danneggiare la guarnizione;

•Serrare i dadi o bulloni gradualmente, secondo uno schema “a croce” (vedere esempio sottoindicato);

•Serrarli, prima al 30%, poi al 60%, ﬁno al 100% della coppia massima

(vedere tabella sottostante secondo EN 13611);

Diametro DN 25 DN 32 DN 40 DN 50

Coppia max (N.m)

30 50 50 50

•Serrare nuovamente ogni dado o bullone in senso orario almeno una volta,

ﬁno al raggiungimento dell’uniformità della coppia massima;

Procedure in comune (apparecchi ﬁlettati e ﬂangiati):

•Il dispositivo può essere installato anche in posizione verticale senza che ne venga pregiudicato il

corretto funzionamento. Non può essere posizionato capovolto (con la manopola di riarmo (17) rivolta

verso il basso);

•Durante l’installazione evitare che detriti o residui metallici penetrino all’interno dell’apparecchio;

•Garantire un montaggio privo di tensioni meccaniche, è consigliato l’uso di giunti compensatori anche per sopperire alle

dilatazioni termiche della tubazione;

•In caso sia prevista l’installazione dell’apparecchio in una rampa, è cura dell’installatore prevedere adeguati supporti o

appoggi correttamente dimensionati, per sostenere e ﬁssare l’insieme. Non lasciare, mai e per nessun motivo, gravare il

peso della rampa solo sulle connessioni (ﬁlettate o ﬂangiate) dei singoli dispositivi;

•In ogni caso dopo l’installazione veriﬁcare la tenuta dell’impianto;

•Non è consentito il cablaggio con cavi collegati direttamente alla bobina. Usare SEMPRE e SOLO il connettore indicato

dal fabbricante;

IT EN FR ES

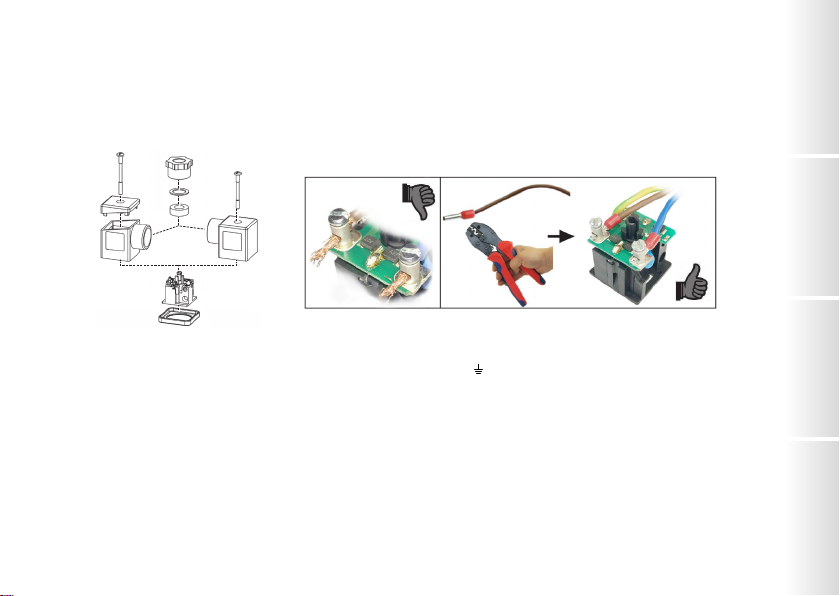

•Prima di cablare il connettore (3), svitare completamente e rimuovere la vite centrale (2). Usare gli appositi terminali per

cavi (vedere ﬁgure sotto). NOTA: Le operazioni di cablaggio del connettore (3) devono essere eseguite avendo cura di

garantire il grado IP65 del prodotto;

•Cablare il connettore (3) con cavo 3x0,75mm² Ø esterno da 6,2 a 8,1 mm. Il cavo da utilizzare deve essere in doppia guaina,

idoneo per uso esterno, con tensione minima 500V e temperatura di almeno 60°C;

•Collegare all’alimentazione i morsetti 1 e 2 e il cavo di terra al morsetto ;

•Fissare il connettore (3) alla bobina (4) serrando (coppia consigliata 0,4 N.m ± 10%) la vite di ﬁssaggio (2);

•La valvola deve essere collegata a terra tramite la tubazione o mediante altri mezzi (es. ponti a cavi).

3.3  INSTALLAZIONE IN LUOGHI A RISCHIO DI ESPLOSIONE (DIRETTIVA 2014/34/UE)

L’elettrovalvola non è idonea per l’utilizzo in luoghi a rischio di esplosione.

ENFRES

345

rete utenza

scarico in aria libera

internocentraletermica

teoia esterna

3.4  ESEMPIO GENERICO DI INSTALLAZIONE

1. Elettrovalvola a riarmo manuale M16/RM N.A.

2. Valvola a strappo SM

3. Filtro gas FM

4. Valvola di blocco OPSO serie MVB/1 MAX

5. Regolatore di pressione RG/2MC

6. Valvola di sﬁoro MVS/1

7. Manometro e relativo pulsante

8. Gas detector

9. Leva comando a distanza valvola a strappo SM

10. Giunto di compensazione/antivibrante
