ELETTROVALVOLA NORMALMENTE CHIUSA AUTOMATICA PER GAS
AUTOMATIC NORMALLY CLOSED SOLENOID VALVE FOR GAS
ÉLECTROVANNE AUTOMATIQUE NORMALEMENT FERMÉE POUR GAZ
ELECTROVÁLVULA AUTOMÁTICA NORMALMENTE CERRADA PARA GAS
EVP.../NC - EVPC.../NC
CE-51CM4100
MADE IN ITALY
IT EN FR ES
Omologazione CE secondo EN 161, conforme Regolamento (UE) 2016/426
EC approval according to EN 161, compliant with Regulation (EU) 2016/426
Homologation CE conformément à la norme EN 161, au Règlement (UE) 2016/426
Homologación CE según EN 161, conforme con el Reglamento (UE) 2016/426
2
ITENFRES
INDICE INDEX INDEX ÍNDICE
pag.
Italiano ........................................................................................................................................................ 3
English ........................................................................................................................................................ 15
Français ...................................................................................................................................................... 27
Español ....................................................................................................................................................... 39
Disegni - Drawings - Dessins - Diseños ............................................................................................................ 51
Dimensioni (tabella 1) ................................................................................................................................... 54
Dimensions (table 1) .....................................................................................................................................
Dimensions (tableau 1) ..................................................................................................................................
Dimensiones (tabla 1) ..................................................................................................................................
Bobine e connettori di ricambio (tabella 2a - 2b - 2c).......................................................................................... 55
Spare coils and connectors (table 2a - 2b - 2c) .................................................................................................
Bobines et connecteurs de rechange (tableau 2a - 2b - 2c) .................................................................................
Bobinas y conectores de repuesto (tabla 2a - 2b - 2c) ........................................................................................
Livello SIL (tabella 3) - SIL Level (table 3) - Niveau SIL (tableau 3) - Nivel SIL (tabla 3) ........................................... 58
Diagramma - Diagram - Diagramme - Diagrama ∆p ............................................................................................ 59
3
IT EN FR ES
1.0 GENERALITÀ
Il presente manuale illustra come installare, far funzionare e utilizzare il dispositivo in modo sicuro.
Le istruzioni per l’uso devono essere SEMPRE disponibili nell’impianto dove è installato il dispositivo.
ATTENZIONE: le operazioni di installazione/cablaggio/manutenzione devono essere eseguite
da personale qualificato (come indicato in 1.3) utilizzando adeguati dispositivi di protezione
individuale (DPI).
Per eventuali informazioni relative alle operazioni di installazione/cablaggio/manutenzione o in caso di problemi non risolvibili
con l’utilizzo delle istruzioni è possibile contattare il produttore utilizzando indirizzo e recapiti telefonici riportati in ultima pagina.
1.1 DESCRIZIONE
Elettrovalvole di intercettazione per gas automatiche normalmente chiuse ad apertura rapida. Aprono il flusso del gas quando la
bobina viene alimentata elettricamente e lo chiudono quando viene tolta tensione. Possono essere comandate da pressostati,
termostati, ecc.
Possono essere fornite dotate di CPI switch per la segnalazione a distanza della posizione dell’otturatore (chiuso) della valvola.
Il CPI è installabile anche successivamente SOLO SE l’apparecchio è dotato di apposita predisposizione (tappo sotto al corpo
valvola). Ulteriori informazioni riguardanti il CPI switch sono riportate in 6.0.
Norme di riferimento: EN 161 - EN 13611.
1.2 LEGENDA SIMBOLI
ATTENZIONE: Viene
richiamata l’attenzione su
dettagli tecnici rivolti al
personale qualificato.
PERICOLO:
In caso di inosservanza
oltre a danni a beni materiali, possono
essere procurati danni alle persone e/o
animali domestici.
PERICOLO: In caso di
inosservanza possono
essere procurati danni a
beni materiali.
4
IT
ENFRES
1.3 PERSONALE QUALIFICATO
Trattasi di persone che:
•Hanno dimestichezza con l’installazione, il montaggio, la messa in servizio e la manutenzione del prodotto;
•Sono a conoscenza delle normative in vigore nella regione o paese in materia di installazione e sicurezza;
•Hanno istruzione sul pronto soccorso.
1.4 USO DI PARTI DI RICAMBIO NON ORIGINALI
•In caso di manutenzione o sostituzione di componenti di ricambio (es. bobina, connettore, ecc.) devono essere utilizzati
SOLAMENTE quelli indicati dal fabbricante. L’utilizzo di componenti differenti, oltre a far decadere la garanzia del
prodotto, potrebbe compromettere il corretto funzionamento dello stesso.
•Il fabbricante non è responsabile di malfunzionamenti derivanti da manomissioni non autorizzate o utilizzo di ricambi non
originali.
1.5 UTILIZZO NON APPROPRIATO
•Il prodotto deve essere utilizzato unicamente allo scopo per il quale è stato costruito.
•Non è consentito l’utilizzo con fluidi differenti da quelli indicati.
•Non devono essere superati in nessun caso i dati tecnici indicati in targhetta. E’ cura dell’utilizzatore finale o dell’installatore,
adottare corretti sistemi a protezione dell’apparecchio che impediscano il superamento della pressione massima indicata
in targhetta.
•Il fabbricante non è responsabile per danni causati da un utilizzo improprio dell’apparecchio.
5
IT EN FR ES
2.0 DATI TECNICI
• Impiego : gas non aggressivi delle tre famiglie (gas secchi)
• Temperatura ambiente (TS) : -20 ÷ +60 °C
• Tensioni di alimentazione (vedere tabella 2) :
12 Vdc - 12 V/50 Hz - 24 Vdc - 24 V/50 Hz - 110 V/50-60 Hz - 230 V/50-60 Hz*
• Tolleranza su tensione di alimentazione : -15% ... +10%
• Cablaggio elettrico : pressacavo M20x1,5
• N° cicli/ora : vedere tabella 2a - 2b - 2c
• Potenza assorbita : vedere tabella 2a - 2b - 2c
• Pressione massima di esercizio : 200 mbar o 360 mbar (vedere etichetta prodotto)
• Tempo di di apertura : <1 s
• Tempo di chiusura : <1 s
• Grado di protezione : IP65
• Classe : A
• Resistenza meccanica : Gruppo 2
• Attacchi filettati Rp : (DN 15 - DN 20 - DN 25 - DN 32 - DN 40 - DN 50) secondo EN 10226
• Attacchi flangiati accoppiabili con flange PN 16
: (DN 32 - DN 40 - DN 50) ISO 7005 / EN 1092-1
• Attacchi filettati NPT o flangiati ANSI 150 : su richiesta
• Organo filtrante : rete metallica maglia 1 mm
• In conformità a : Regolamento (UE) 2016/426 (Apparecchi che bruciano carburanti gassosi)
Direttiva EMC 2014/30/UE - Direttiva LVD 2014/35/UE
Direttiva RoHS II 2011/65/UE
* Solo monofase, l’apparecchio non funziona se alimentato con tensione trifase.
6
IT
ENFRES
2.1 INDIVIDUAZIONE MODELLI
EVP/NC - EVPC/NC : Apertura rapida
EVPF/NC - EVPCF/NC : Apertura rapida + regolazione portata
2.2 LIVELLO SIL
Il livello di SIL della elettrovalvola stand-alone è SIL 2; quando vengono installate due elettrovalvole in serie e il relativo
controllo tenuta (Valve Proving System), certificato secondo EN 1643, il livello raggiunto è SIL 3, così come indicato sulla
norma EN 676:2008. L’elettrovalvola ha livello di PL d. Per ulteriori dati consultare la tabella SIL LEVEL (tabella 3).
3.0 MESSA IN FUNZIONE DEL DISPOSITIVO
3.1 OPERAZIONI PRELIMINARI ALL’INSTALLAZIONE
•E’ necessario chiudere il gas a monte della valvola prima dell’installazione;
•Verificare che la pressione di linea NON SIA SUPERIORE alla pressione massima dichiarata sull’etichetta del prodotto;
•Eventuali tappi di protezione (se presenti) vanno rimossi prima dell’installazione;
•Tubazioni e interni della valvola devono essere liberi da corpi estranei;
Se l’apparecchio è filettato:
•verificare che la lunghezza del filetto della tubazione non sia eccessiva per non danneggiare il corpo dell’apparecchio
in fase di avvitamento;
Se l’apparecchio è flangiato:
•verificare che le controflange di ingresso e uscita siano perfettamente coassiali e parallele per evitare di sottoporre il
corpo a inutili sforzi meccanici, calcolare inoltre lo spazio per l’inserimento della guarnizione di tenuta;
• Per le fasi di serraggio, è necessario munirsi di una o più chiavi dinamometriche tarate od altri utensili di bloccaggio controllati;
7
IT EN FR ES
Procedure in comune (apparecchi filettati e flangiati):
•Deve essere prevista, in accordo alla normativa EN 161, l’installazione di un filtro adeguato a monte di un dispositivo di
sicurezza di chiusura del gas;
•In caso di installazione all’esterno, è consigliato prevedere una tettoia di protezione per evitare che l’acqua piovana possa
danneggiare le parti elettriche dell’apparecchio.
•Prima di effettuare connessioni elettriche verificare che la tensione di rete corrisponda con la tensione di alimentazione
indicata sull’etichetta del prodotto;
•Scollegare l’alimentazione prima di procedere al cablaggio;
•In base alla geometria dell’impianto valutare il rischio di formazione di miscela esplosiva all’interno della tubazione;
•Se l’elettrovalvola è installata in prossimità di altre apparecchiature o come parte di un insieme, è necessario
valutare preliminarmente la compatibilità fra l’elettrovalvola e tali apparecchiature.
•Evitare di installare l’elettrovalvola in prossimità di superfici che potrebbero essere danneggiate dalla temperatura
della bobina;
• Prevedere una protezione da urti o contatti accidentali nel caso l’elettrovalvola sia accessibile a personale non qualificato.
3.2 INSTALLAZIONE (vedere esempio in 3.4)
Apparecchi filettati:
•Assemblare il dispositivo avvitandolo, assieme alle opportune tenute, sull’impianto con tubi e/o raccordi le cui filettature
siano coerenti con la connessione da assemblare.
•Non usare la bobina (11 ) come leva per l’avvitamento ma servirsi dell’apposito utensile;
•La freccia, indicata sul corpo (4) dell’apparecchio, deve essere rivolta verso l’utenza;
Apparecchi flangiati:
•Assemblare il dispositivo flangiandolo, assieme alle opportune tenute, all’impianto con tubi le cui flange siano coerenti con
la connessione da assemblare. Le guarnizioni devono essere prive di difetti e devono essere centrate tra le flange;
•Se a guarnizioni inserite lo spazio rimanente è eccessivo non cercare di colmare il gap stringendo eccessivamente i bulloni
dell’apparecchio;
8
IT
ENFRES
•La freccia, indicata sul corpo (4) dell’apparecchio, deve essere rivolta verso l’utenza;
•Inserire all’interno dei bulloni le apposite rondelle per evitare danneggiamenti alle flange in fase di serraggio;
•Durante la fase di serraggio prestare attenzione a non “pizzicare” o danneggiare la guarnizione;
•Serrare i dadi o bulloni gradualmente, secondo uno schema “a croce” (vedere esempio sottoindicato);
•Serrarli, prima al 30%, poi al 60%, fino al 100% della coppia massima (vedere tabella sottostante secondo EN 13611);
Diametro DN 32 DN 40 DN 50
Coppia max (N.m) 50 50 50
•Serrare nuovamente ogni dado o bullone in senso orario almeno una volta, fino al raggiungimento dell’uniformità della
coppia massima;
•Procedure in comune (apparecchi filettati e flangiati):
•Il dispositivo può essere installato anche in posizione verticale senza che ne venga pregiudicato il corretto
funzionamento. Non può essere posizionato capovolto (con la bobina (11 ) rivolta verso il basso);
•Durante l’installazione evitare che detriti o residui metallici penetrino all’interno dell’apparecchio;
•Garantire un montaggio privo di tensioni meccaniche, è consigliato l’uso di giunti compensatori anche per
sopperire alle dilatazioni termiche della tubazione;
•In caso sia prevista l’installazione dell’apparecchio in una rampa, è cura dell’installatore prevedere
adeguati supporti o appoggi correttamente dimensionati, per sostenere e fissare l’insieme. Non lasciare, mai e per nessun
motivo, gravare il peso della rampa solo sulle connessioni (filettate o flangiate) dei singoli dispositivi;
9
IT EN FR ES
•In ogni caso dopo l’installazione verificare la tenuta dell’impianto;
•Non è consentito il cablaggio con cavi collegati direttamente alla bobina. Usare SEMPRE e SOLO il connettore indicato
dal fabbricante;

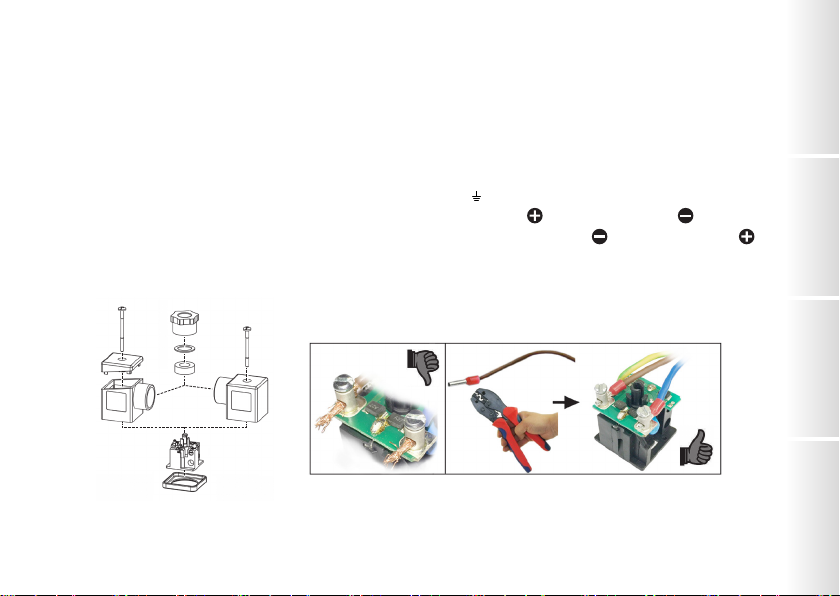

•Prima di cablare il connettore (1), svitare completamente e rimuovere la vite centrale (14). Usare gli appositi terminali per
cavi (vedere figure sotto). NOTA: Le operazioni di cablaggio del connettore (1) devono essere eseguite avendo cura di
garantire il grado IP65 del prodotto;
•Cablare il connettore (1) con cavo 3x0,75mm² Ø esterno da 6,2 a 8,1 mm. Il cavo deve essere in doppia guaina, idoneo per
uso esterno, con tensione minima 500V e temperatura di almeno 105°C;
•Collegare all’alimentazione i morsetti 1 e 2 e il cavo di terra al morsetto . IMPORTANTE: con alimentazioni 12 e 24 Vdc
è necessario rispettare la polarità: (connettori normali: pin1 connettore = / pin2 connettore = );
(connettori con energy saving: pin1 connettore = / pin2 connettore = );
•Fissare il connettore (1) alla bobina (11 ) serrando (coppia consigliata 0,4 N.m ± 10%) la vite centrale (14);
•La valvola deve essere collegata a terra o tramite la tubazione o mediante altri mezzi (es. ponti a cavi).
3.3 INSTALLAZIONE IN LUOGHI A RISCHIO DI ESPLOSIONE (DIRETTIVA 2014/34/UE)
L’elettrovalvola non è idonea per l’utilizzo in luoghi a rischio di esplosione.
10
IT
ENFRES
123
5
47
6
13
rete
utenza
scarico in aria libera
interno centrale termica
teoia esterna
8
9
Power
12
11
10
3.4 ESEMPIO GENERICO DI INSTALLAZIONE
(Rampa Bruciatore)
1. Filtro gas FM
2. Valvola di blocco OPSO serie MVB/1 MAX
3. Regolatore di pressione RG/2MC
4. Pressostato di minima pressione
5. Elettrovalvola automatica EVPC/NC
ad apertura rapida
6. Pressostato di massima pressione
7. Elettrovalvola automatica EVPCS/NC ad apertura lenta
8. Reset esterno
9. Burner control
10. Dispositivo controllo tenuta MTC10
11. Valvola di sfioro MVS/1
12. Manometro e relativo pulsante
13. Gas detector
Ce manuel convient aux modèles suivants
2
Table des matières
Langues :
Autres manuels Madas Unité de contrôle
Madas
Madas M16/RMO NA/NC Manuel utilisateur
Madas
Madas EV-1 Manuel utilisateur
Madas
Madas M14/RM N.C Manuel utilisateur
Madas
Madas EVP/NC Manuel utilisateur
Madas
Madas M16/RM N.A. Manuel utilisateur
Madas
Madas EVQ-1 EEX Manuel utilisateur
Madas
Madas EVAP-1-3-6/NA Manuel utilisateur
Madas
Madas EV-1 Manuel utilisateur
Madas
Madas M16/RMC N.A. Manuel utilisateur
Madas
Madas EVF-1-3-6 Manuel utilisateur
Madas
Madas M16/RMOX N.A. Manuel utilisateur
Madas
Madas M16/RMX N.A. Manuel utilisateur
Madas
Madas MP16/RM N.A. DN 15 Manuel utilisateur
Madas
Madas M16/RM N.C. DN 65 EEX Manuel utilisateur
Madas
Madas JW-1 Series Manuel utilisateur
Madas
Madas M16/RM N.C. DN 65 EEX Manuel utilisateur
Madas
Madas M16/RMO N.C. Manuel utilisateur
Madas
Madas EVO/NC Manuel utilisateur
Madas
Madas XVR-1-3-6 Manuel utilisateur
Madas
Madas M15-1 Manuel utilisateur
Manuels Unité de contrôle populaires d'autres marques
Festo
Festo Compact Performance CP-FB6-E Manuel de la liste des pièces
Elo TouchSystems
Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur
JS Automation
JS Automation MPC3034A Manuel utilisateur
JAUDT
JAUDT SW GII 6406 Series Guide rapide
Spektrum
Spektrum Air Module System Manuel utilisateur
BOC Edwards
BOC Edwards Q Series Manuel utilisateur
