1. Wprowadzenie

Na panelu czołowym znajdują się dwa przyciski, za pomocą których

możliwa jest konfiguracja urządzenia i przełączanie ekranów.

2. EKRANY ODCZYTU PARAMETRÓW

W trybie pomiaru, na ekranie miernika wyświetlana jest jedna grupa parametrów mierzonych spośród

dostępnych. Przełączenie wyświetlanych danych pomiarowych następuje poprzez naciśnięcie

przycisków „GÓRA” lub „DÓŁ”.

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000

Góra

Dół

W mierniku ND03 skonfigurowane mogą zostać następujące .

parametry: strona pierwotna i wtórna przekładnika napięciowego,

strona pierwotna i wtórna (5A lub 1A) przekładnika prądowego, układ

sieci - jednofazowa, trójfazowa 3 lub 4- przewodowa.

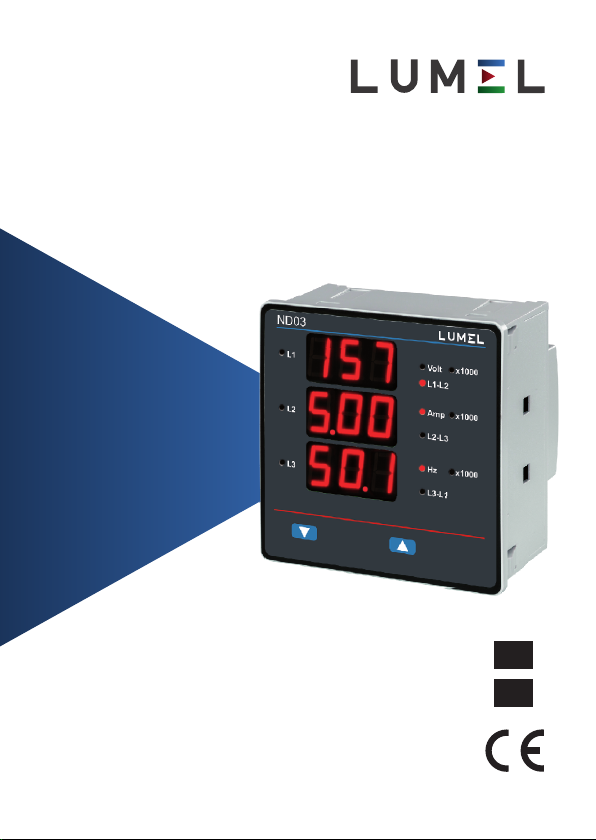

ND03 to cyfrowy miernik tablicowy o wymiarach 96 x 96mm, przeznaczony do pomiaru napięcia i .

prądu przemiennego, częstotliwości oraz częstotliwości obrotowej generatora.

Przyrząd umożliwia pomiar rzeczywistych wartości skutecznych (TRUE RMS wszystkich prądów i

napięć do 15 harmonicznej) i prezentację danych na wyświetlaczu LED, 3 cyfry w 3 rzędach.

3. Programowanie

3.1. Zabezpieczenie hasłem

Poniższa sekcja zawiera opis procedury konfiguracji miernika. Aby przejść do menu konfiguracji

należy jednocześnie nacisnąć i przytrzymać przyciski „DÓŁ” i „GÓRA”. Ukaże się „Ekran

Wprowadzenia Hasła”. (sekcja 3.1).

Jeżeli będąc w menu konfiguracji żaden przycisk nie zostanie wciśnięty przez ponad 1 minutę,

miernik automatycznie opuści tryb konfiguracji i wróci do trybu pomiaru.

W celu uniemożliwienia dostępu do menu konfiguracji osobom nieuprawnionym, miernik może

zostać zabezpieczony hasłem. Domyślnie ochrona hasłem jest wyłączona.

Ochronę hasłem włącza się poprzez ustawienie kombinacji trzech cyfr, różnej od „000". Ustawienie

hasła „000" wyłącza ochronę hasłem.

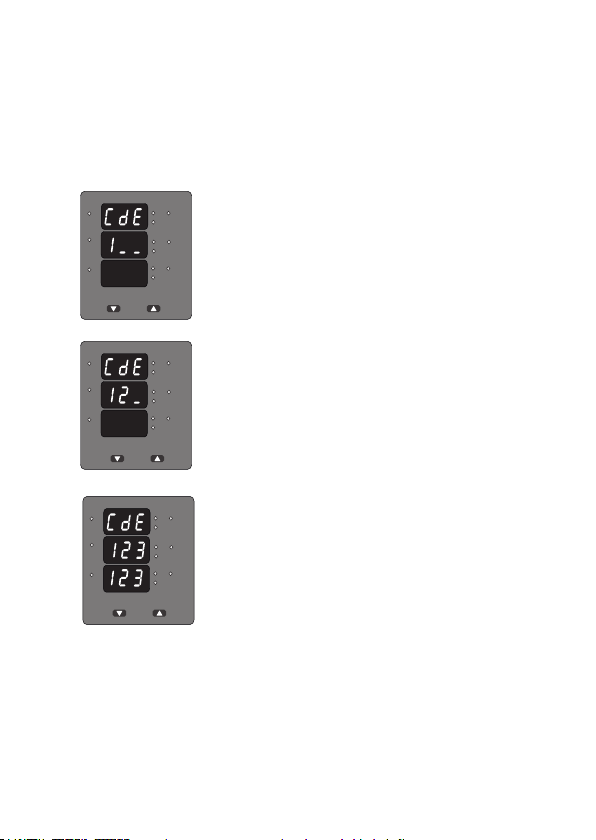

Wprowadzanie hasła.

Migające pole cyfrowe (oznaczone * na rysunku) wskazuje obecnie

wprowadzaną pierwszą cyfrę.

Przyciśnięcie przycisku „DÓŁ” spowoduje zmianę wartości obecnej cyfry

rosnąco od 0 do 9, lub powrót do 0 gdy obecną cyfrą jest 9.

Naciśnięcie przycisku „GÓRA” spowoduje przejście do kolejnej cyfry.

W wyjątkowym przypadku, gdy ustawione jest hasło 000 (brak hasła),

wciśnięcie przycisku „GÓRA” podczas wprowadzania pierwszej cyfry

spowoduje natychmiastowe przejście do ekranu „Hasło przyjęte”.

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000

Wprowadzanie hasła, wszystkie cyfry wprowadzono. Oczekiwanie

na weryfikację hasła.

Hasło zweryfikowano.

Wciśnięcie przycisku „DÓŁ” spowoduje przejście do ekranu zmiany

hasła.

Wciśnięcie przycisku „GÓRA” spowoduje przejście do menu konfiguracji

miernika (sekcja 3.2).

Wprowadzanie hasła.

Na ekranie widać wprowadzoną pierwszą cyfrę, migające pole cyfrowe

(oznaczone * na rysunku) wskazuje wprowadzanie drugiej cyfry.

Przyciśnięcie przycisku „DÓŁ” spowoduje zmianę wartości obecnej cyfry

rosnąco od 0 do 9, lub powrót do 0 gdy obecną cyfrą jest 9.

Naciśnięcie przycisku „GÓRA” spowoduje przejście do kolejnej cyfry.

Wprowadzanie hasła.

Wprowadzone zostały pierwsze dwie cyfry hasła, migające pole cyfrowe

(oznaczone * na rysunku) wskazuje wprowadzanie trzeciej cyfry.

Przyciśnięcie przycisku „DÓŁ” spowoduje zmianę wartości obecnej cyfry

rosnąco od 0 do 9, lub powrót do 0 gdy obecną cyfrą jest 9.

Naciśnięcie przycisku „GÓRA” spowoduje przejście do ekranu weryfikacji

hasła.

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000

Nowe/ zmiana hasła.

Na ekranie widać wprowadzoną pierwszą cyfrę, migające pole cyfrowe

wskazuje wprowadzanie drugiej cyfry.

Przyciśnięcie przycisku „DÓŁ” spowoduje zmianę wartości obecnej cyfry

rosnąco od 0 do 9, lub powrót do 0 gdy obecną cyfrą jest 9.

Naciśnięcie przycisku „GÓRA” spowoduje przejście do trzeciej cyfry i

zatwierdzenie cyfry drugiej.

Hasło odrzucone.

Wprowadzono błędne hasło.

Wciśnięcie przycisku „DÓŁ” spowoduje powrót do ekranu wprowadzenia

hasła.

Wciśnięcie przycisku „GÓRA” spowoduje wyjście do trybu pomiarowego.

Wprowadzanie nowego/ zmiana hasła

(Symbol * wskazuje migające pole).

Przyciśnięcie przycisku „DÓŁ” spowoduje zmianę wartości obecnej cyfry

rosnąco od 0 do 9, lub powrót do 0 gdy obecną cyfrą jest 9.

Naciśnięcie przycisku „GÓRA” spowoduje przejście do drugiej cyfry i

zatwierdzenie pierwszej cyfry.

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000

W tym miejscu możliwa jest zmiana układu sieci. Cyfra „3" oznacza sieć

3-fazową 3-przewodową, „4" 3-fazową 4-przewodową a „1" 1-fazową.

Za pomocą przycisku „GÓRA” zatwierdzamy aktualną wartość i

przechodzimy do ekranu konfiguracji „Strony pierwotnej przekładnika

napięciowego”.

Za pomocą przycisku „DÓŁ” przechodzimy do ekranu edycji układu sieci.

Nowe/ zmiana hasła.

Na ekranie widać wprowadzone pierwsze dwie cyfry, migające pole

cyfrowe (oznaczone * na rysunku) wskazuje wprowadzanie trzeciej cyfry.

Przyciśnięcie przycisku „DÓŁ” spowoduje zmianę wartości obecnej cyfry

rosnąco od 0 do 9, lub powrót do 0 gdy obecną cyfrą jest 9.

Naciśnięcie przycisku „GÓRA” spowoduje zatwierdzenie trzeciej cyfry i

przejście do ekranu potwierdzenia zmiany hasła.

Nowe hasło potwierdzone.

Wciśnięcie przycisku „DÓŁ” spowoduje powrót do ekranu „Zmiana/nowe

hasło”.

Wciśnięcie przycisku „GÓRA” przeniesie użytkownika do menu

konfiguracji. (opis w sekcji 3.2).

3.2 Menu konfiguracji

3.2.1. Układ sieci

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000

Wciśnięcie przycisku „GÓRA” powoduje zaakceptowanie wyświetlanej

wartości i przejście do menu edycji wartości strony pierwotnej

przekładnika prądowego. (opis w sekcji 3.2.3).

Wciśnięcie przycisku „DÓŁ” spowoduje przejście do ekranu edycji

wartości strony pierwotnej przekładnika napięciowego.

Zmiana układu sieci.

Ekran pojawi się tylko wtedy, jeżeli w poprzednim kroku został wciśnięty

przycisk „DÓŁ”.

Przycisk „DÓŁ” przełącza pomiędzy kolejnymi układami sieci.

Przycisk „GÓRA” przenosi do ekranu potwierdzenia układu sieci.

3.2.2. Strona pierwotna przekładnika napięciowego

Potwierdzenie układu sieci.

Ten ekran pojawi się jedynie po zmianie układu sieci.

Naciśnięcie przycisku „GÓRA” spowoduje ustawienie wyświetlanej

wartości i przeniesie użytkownika do ekranu edycji „Strony pierwotnej

przekładnika napięciowego (sekcja 3.2.2).

Dla każdego układu sieci, napięcie strony pierwotnej podawane jest jako napięcie międzyfazowe.

Na tym ekranie możliwe jest wyświetlenie ustawionego napięcia międzyfazowego.

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000

UWAGA : Migający punkt dziesiętny wskazuje pozycję kursora, stały punkt dziesiętny informuje

o przeskalowaniu wartości. W momencie gdy kursor zrówna się ze stałym punktem dziesiętnym

widoczny będzie jedynie migający punkt dziesiętny.

Gdy najmniej znacząca cyfra zostanie ustawiona naciśnięcie przycisku „GÓRA” spowoduje przejście

do ekranu „Potwierdzenia wartości strony pierwotnej przekładnika napięciowego”.

Strona pierwotna przekładnika napięciowego

Naciśnięcie przycisku „DÓŁ” powoduje zmianę najbardziej znaczącej

cyfry od 0 do 9

Przyciśnięcie przycisku „DÓŁ” spowoduje zmianę wartości obecnie

edytowanej cyfry od 0 do 9, lub powrót do 0 gdy obecną cyfrą jest 9.

Górny limit wartości strony pierwotnej to 799kV.

Naciśnięcie przycisku „GÓRA” zatwierdza obecnie wyświetloną wartość i

powoduje przejście do kolejnej cyfry.

Wartość strony pierwotnej przekładnika wybieramy za pomocą przycisku „DÓŁ”. Przesuwa on punkt

dziesiętny w prawą stronę aż do pozycji , po osiągnięciu której wraca do pozycji # # #. #. # #

z mnożnikiem x1000.

Naciśnięcie przycisku „GÓRA” powoduje zaakceptowanie danego mnożnika (punkt dziesiętny z

oznaczeniem x1000) i przejście do ekranu edycji „Strona pierwotna przekładnika napięciowego”.

Uwaga: Wartości strony pierwotnej i wtórnej przekładnika napięciowego muszą być ustawione

jako wartości napięcia międzyfazowego dla każdego układu sieci (3F3P/3F4P/1F2P).

L3-L1

L2-L3

Hz x1000

L1-L2

Volt x1000

L2 Ax1000
