LG M5201C-BA Guide de démarrage rapide

o olvide leer la sección

Precauciones de seguridad

antes de utilizar el producto.

Conserve el CD de la Guía del usuario en un sitio accesible como referencia para el futuro.

onsulte la etiqueta adjunta al producto y transmita esta información a su distribuidor cuando

requiera asistencia.

M5201C

Guía del usuario

Utilización del mando a distancia

Nombre de los botones del mando a distancia

1 2 3

4 5 6

7 8

•Botón AV

•

Botón SLEEP

Al recibir señales de AV/RGB/HDMI/

Component1/ Component2

El producto se apagará

automáticamente

transcurrido un

determinado tiempo.

Pulse este botón varias veces para

seleccionar el periodo de tiempo adecuado.

•

Botón PSM

Ajusta la imagen automáticamente.

Pulse este botón varias veces para

ajustar la pantalla que desee.

•Botón MENU

•

Botón de confirmación

•

Botón de volumen

•

Botón MUTE

No hay ninguna función

admitida.

Botones arriba, abajo

•

Botón ARC

Para seleccionar el tamaño de la imagen

de la pantalla.

•

Botón AUTO

función de ajuste automático

(operativa sólo para señales analógicas)

•Botón EXIT (Salir)

No hay ninguna función

admitida.

No hay ninguna función admitida.

Botones arriba, abajo

•

Botón de encendido y apagado

•

Botón de selección de entrada

(Consulte la página siguiente)

Utilización del mando a distancia

1 2 3

4 5 6

7 8

Si pulsa este botón una vez,

aparecerá la siguiente

ventana de señales de

entrada. Seleccione el tipo de

señal que desea utilizar con

los botones .

•

Botón de selección de entrada

•

Botón AV

Modo

AV, la señal cambiará según la

siguiente secuencia

AV Component1

Component2 RGB

HDMI/DVI

1. Quite la tapa del compartimento de las pilas.

2. Inserte las pilas con la orientación de polaridad

correcta (+/-).

3. Cierre la tapa del compartimento de las pilas.

• Deshágase de las pilas tirándolas a un contenedor de

reciclaje de pilas para evitar la contaminación del

medio ambiente.

Inserción de las pilas en el mando a distancia.

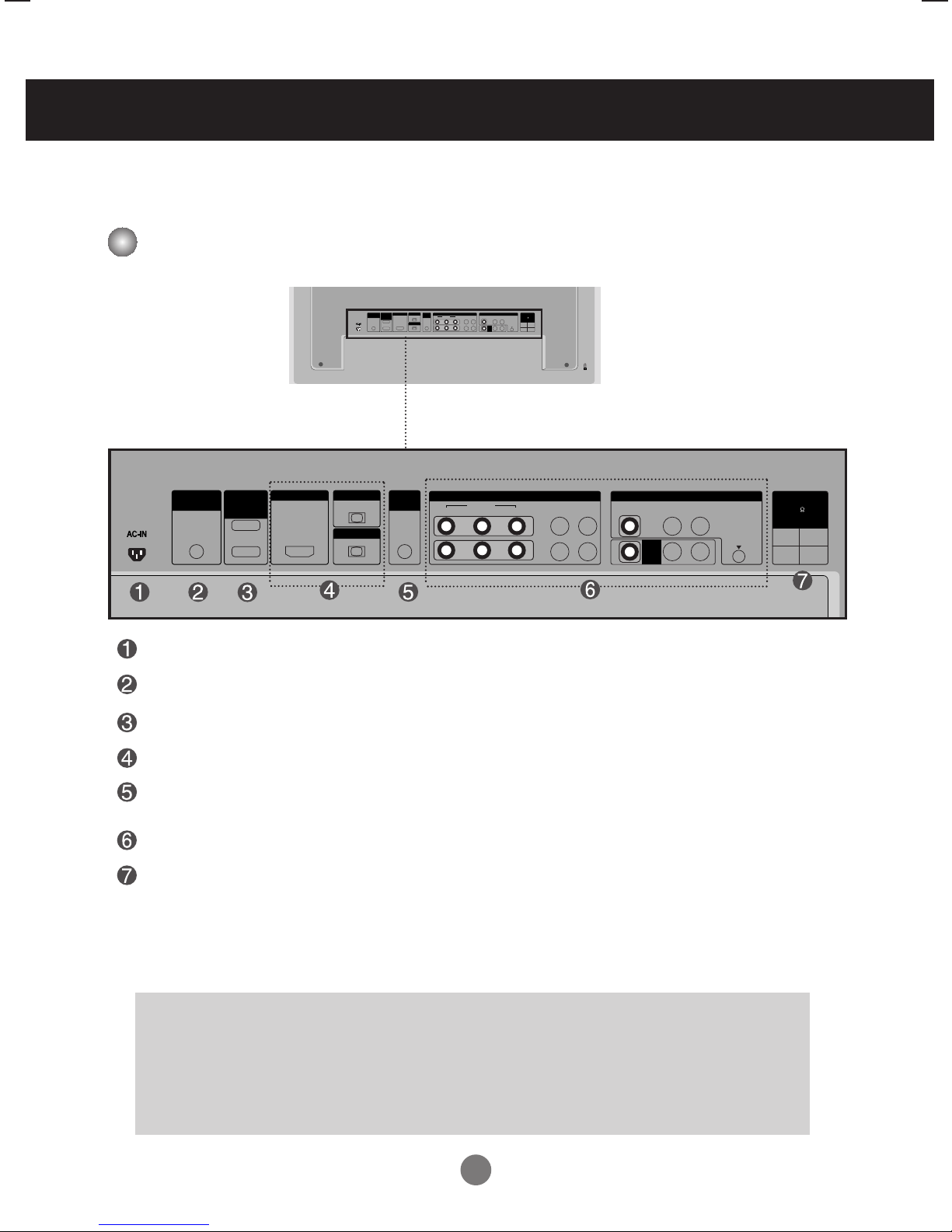

Nombres y funciones de las partes

Vista posterior

Conector de alimentación: conecte el cable de alimentación

Puerto analógico del mando a distancia

Puertos serie RS-232C

Entradas de señal PC

Toma de sonido PC

: conecte el cable de audio a la toma *LINE OUT de la tarjeta de sonido del PC.

Puertos AV

Puertos de altavoz

*LINE OUT

Terminal utilizado para realizar la conexión al altavoz mediante un amplificador incorporado (Amp). Asegúrese de

haber verificado el terminal de conexión de la tarjeta de sonido del PC antes de realizar la conexión. Si la salida de

audio de la tarjeta de sonido sólo tiene una toma de salida de altavoces (Speaker Out), reduzca el volumen del PC.

Si la salida de la tarjeta de sonido del PC admite tomas de salida de altavoces (Speaker Out) y de línea de salida

(Line Out), conviértala a línea de salida mediante el conversor de la tarjeta del programa (consulte el manual de

usuario de la tarjeta de sonido).

* La imagen del producto mostrada en este manual puede no coincidir con la imagen real.

OUT

VIDEO

L-AUDIO-R

VIDEO

RGB IN

RGB OUT

HDMI/DVIIN

L-AUDIO-R

COMPONENT IN

OUT

AV IN SPEAKER

(8)

(R) (L)

REMOTE

CONTROL IN

RS-232C

(CONTROL&

SERVICE)

AUDIO

(RGB/DVI)

S-VIDEO

OUT

VIDEO

L-AUDIO-R

VIDEO

RGB IN

RGB OUT

HDMI/DVI IN

L-AUDIO-R

COMPONENT IN

OUT

AV IN SPEAKER

(8)

(R) (L)

REMOTE

CONTROL IN

RS-232C

(CONTROL&

SERVICE)

AUDIO

(RGB/DVI)

S-VIDEO ++

En primer lugar, compruebe que el ordenador, el producto y todos los periféricos están apagados.

A continuación, conecte el cable de entrada de señal.

Cuando se realiza la conexión con un cable de entrada de señal D-Sub.

Cuando se realiza la conexión con el cable de entrada de señal HDMI-DVI.(no incluido)

Panel posterior del producto.

Adaptador para Macintosh (no incluido)

Existen adaptadores no compatibles en el mercado: utilice únicamente un

adaptador estándar para Macintosh. (Sistema de señales distinto)

Conexión de dispositivos externos

Conexión a un PC

RGB IN

HDMI/DVI IN

MAC

Conecte el cable de alimentación.

PC/

MAC

AUDIO

(RGB/DVI)

Conecte el cable de audio.

Panel posterior del producto.

(no incluido)

OUT

VIDEO

L-AUDIO-R

VIDEO

RGB IN

RGB OUT

HDMI/DVI IN

L-AUDIO-R

COMPONENT IN

OUT

AV IN SPEAKER

(8)

(R) (L)

REMOTE

CONTROL IN

RS-232C

(CONTROL&

SERVICE)

AUDIO

(RGB/DVI)

S-VIDEO

ON/OFF

AUTO/SET

SOURCE

•

Cómo realizar la conexión a dos ordenadores.

Conecte los cables de señal (

HDMI-DVI

) a cada ordenador.

Pulse el botón INPUT del mando a distancia para seleccionar el ordenador que quiere utilizar.

•

Realice la conexión directamente a una toma de corriente de pared con toma de tierra o a una

regleta de enchufes con toma de tierra.

Nota

Encienda el aparato pulsando el botón de encendido del producto.

Encienda el PC.

BOTÓN DE ENCENDIDO

Seleccione una señal de entrada.

Pulse el botón INPUT del mando a distancia para seleccionar la señal de entrada.

O bien, presione el botón SOURCE (FUENTE) en la parte inferior del producto.

Cuando se realiza la conexión con un cable de entrada de señal D-Sub.

•Seleccione RGB : señal analógica D-Sub de 15 patillas.

Cuando se realiza la conexión con un cable de entrada de señal HDMI-DVI.

•Seleccione

HDMI/DVI

: señal digital

HDMI-DVI

Modo Modo

Conexión de dispositivos externos

INPUT SET

SOURCE AUTO/SET

RGB IN

RGB OUT

RGB IN

RGB OUT

RGB IN

RGB OUT

RGB IN

RGB OUT

Conexión de dispositivos externos

Utilice esta función cuando visualice entradas ANALOG RGB (RGB analógicas) entre un

PC y otro producto.

Producto 1

•

Para utilizar distintos productos conectados entre sí

Conecte un extremo del cable de entrada de señal (cable de señal D-Sub de 15 patillas) al

conector RGB OUT (Salida RGB) del producto 1 y conecte el otro extremo al conector RGB

IN de los otros productos.

Recepción de salidas RGB

Producto 2 Producto 3 Producto 4

Cable de señal D-Sub de 15 patillas

Al realizar una conexión múltiple de entrada/salida en formato de cascada, se recomienda el uso de

cables blindados.

Recomendamos la utilización de un distribuidor de señal.

Nota

L-AUDIO-R

VIDEO

OUT

AV IN

S-VIDEO

Conexión de dispositivos externos

Al realizar la conexión con un cable BNC.

•

Seleccione AV.

Al realizar la conexión con un cable S-Video.

•

Seleccione AV.

Al realizar la conexión con un cable S-Video.

•

Conecte el terminal de entrada de S-Video para

visualizar películas con calidad de imagen alta.

Conecte el cable de vídeo tal como se muestra en la siguiente figura y, a

continuación, conecte el cable de alimentación (consulte la página 4).

Al realizar la conexión con un

cable BNC.

•

Conecte el terminal de entrada

siguiendo el código de colores

adecuado.

Cable BNC

(no incluido)

Producto

Receptor de VCR/DVD

Cable de audio

(no incluido)

Recepción de VCR/DVD

Modo

L-AUDIO-R

VIDEO

OUT

AV IN

S-VIDEO

Producto

Receptor de VCR/DVD

Cable S-Video

(no incluido)

Cable de audio

(no incluido)

Al conectar el cable BNC de manera simultánea con un cable de S-Vídeo, la entrada de S-Vídeo

tendráprioridad.

Nota

Seleccione una señal de entrada.

Pulse el botón INPUT del mando a distancia para seleccionar la señal de entrada.

O bien, presione el botón SOURCE (FUENTE) en la parte inferior del producto.

INPUT SET

SOURCE AUTO/SET

VIDEO

L-AUDIO-R

COMPONENT IN

•

Seleccione COMPONENT 1.

•

Seleccione COMPONENT 2.

Conecte el cable de vídeo/audio tal como se muestra en la siguiente figura y, a

continuación, conecte el cable de alimentación (consulte la página 4).

Producto

Receptor de HDTV

VIDEO

RL-AUDIO-R

COMPONENT IN

•Conecte el terminal de entrada siguiendo el código de colores adecuado.

Recepción de HDTV/DVD

(480p/576p/720p/1080p/1080i/480i/576i)

Modo Modo

Producto

Receptor de HDTV

Conexión de dispositivos externos

Cable BNC

(no incluido)

Cable de audio

(no incluido)

Cable BNC

(no incluido)

Cable de audio

(no incluido)

Seleccione una señal de entrada.

Pulse el botón INPUT del mando a distancia para seleccionar la señal de entrada.

O bien, presione el botón SOURCE (FUENTE) en la parte inferior del producto.

INPUT SET

SOURCE AUTO/SET

RGB IN

RGB OUT

HDMI/DVI IN AUDIO

(RGB/DVI)

RGB IN

RGB OUT

HDMI/DVI IN AUDIO

(RGB/DVI)

RGB IN

RGB OUT

HDMI/DVI IN AUDIO

(RGB/DVI)

Conexión de dispositivos externos

Conecte el cable de vídeo/audio tal como se muestra en la siguiente figura y, a

continuación, conecte el cable de alimentación (consulte la página 4).

Cable de audio

RCA-PC

Producto

VCR/DVD/Caja receptora

Cable de señal

HDMI-DVI

(no incluido)

Recepción de HDMI/DVI/RGB desde el VCR/DVD/CAJA RECEPTORA

(480p/576p/720p/1080p/1080i)

Modo Modo

Producto

Cable de señal HDMI

(no incluido) Cable de audio

RCA-PC

Cable de señal

D-sub

VCR/DVD/Caja receptora

Cuando se realiza la conexión con un cable de entrada de señal HDMI-DVI.

Cuando se realiza la conexión con un cable de entrada de señal HDMI.

•Seleccione

HDMI/DVI

Cuando se realiza la conexión con un cable de entrada de señal D-Sub.

•Seleccione RGB

Seleccione una señal de entrada.

Pulse el botón INPUT del mando a distancia para seleccionar la señal de entrada.

O bien, presione el botón SOURCE (FUENTE) en la parte inferior del producto.

INPUT SET

SOURCE AUTO/SET
