*MFL70184702*

printed in Korea

A

55EG5SD

B

ACC-S-EG5SD

LG Digital Signage

(MONITOR SIGNAGE)

Afchage dynamique numérique LG

(MONITEUR DE SIGNALISATION)

Señalización digital LG

(MONITOR DE SEÑALIZACIÓN)

55EG5SD

ENGLISH Easy Setup Guide

Please read this manual carefully before operating your set and retain it for future reference.

FRANÇAIS Guide de conguration rapide

Veuillez lire ce manuel attentivement avant d’utiliser l’appareil et conservez-le pour pouvoir

vous y reporter ultérieurement.

ESPAÑOL Guía Rápida

Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras

consultas.

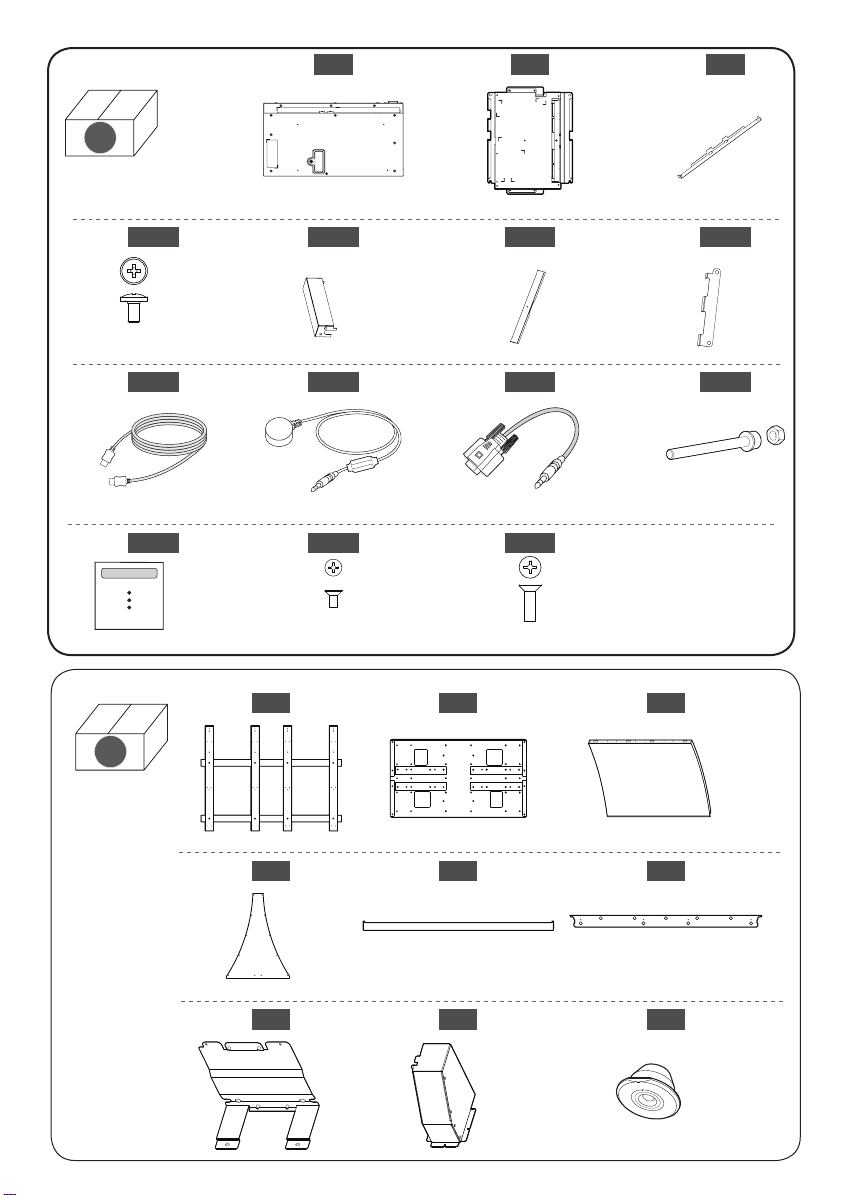

A

A-1 A-2 A-3

x 2 AAA

Power Cord

A-4 A-5 A-6

22

16

22

16

x 2 x 2

In-glass OLED panel Multi Cable (1M) HDMI Cable (1M)

(1905-REV02)

2

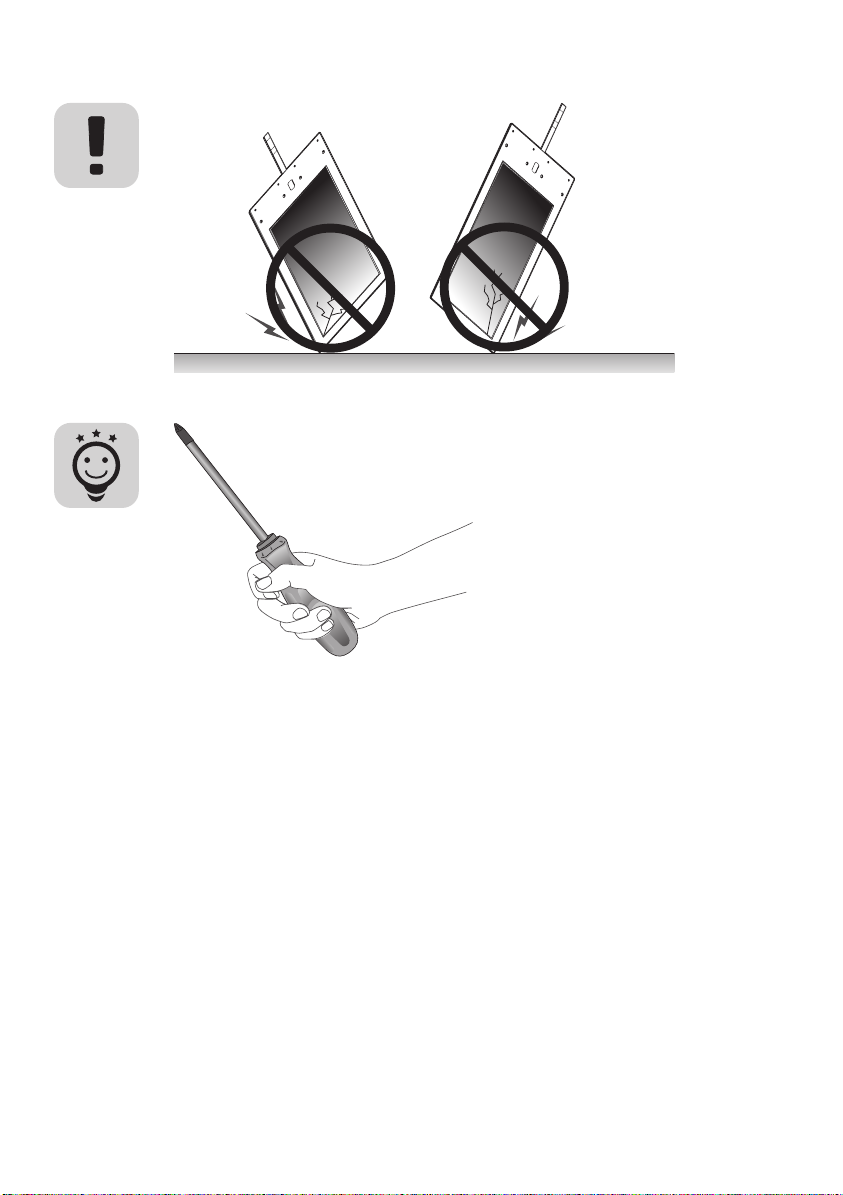

B

B-1 B-2 B-3

x 2

B-4 B-5 B-6

x 2 x 2 x 2

B-7 B-8 B-9

x 2 x 2

x 4

A-7 A-8 A-9

A

x 2 x 2

x 4

A-10 A-11 A-12 A-13

x 42

(M3 X L5.5) x 2 x 2 x 2

A-14 A-15 A-16 A-17

x 2 x 2 x 2 x 6

HDMI Cable (1.8M) IR receiver (1.5M) RS232C Cable (0.2M) (M5 X L58)

A-18 A-19 A-20

x 10 (M3 X L6) (M3 X L8)

x 40 x 30

3

A-7 A-8 A-9

A

x 2 x 2

x 4

A-10 A-11 A-12 A-13

x 42

(M3 X L5.5) x 2 x 2 x 2

A-14 A-15 A-16 A-17

x 2 x 2 x 2 x 6

HDMI Cable (1.8M) IR receiver (1.5M) RS232C Cable (0.2M) (M5 X L58)

A-18 A-19 A-20

x 10 (M3 X L6) (M3 X L8)

4

English You can download the web manuals for this product at the

following websites. (Keyword : 55EG5SD)

Français Vous pouvez télécharger en ligne les guides pour ce produit

à partir des sites Web suivants. (Mots-clés : 55EG5SD)

Español Puede descargar los manuales web de este producto en los

siguientes sitios web. (Palabra clave : 55EG5SD)

•www.lg.com/id-manual

SuperSign : http://partner.lge.com

5

English

Dimensions

(Width x Height x

Depth) / Weight

55EG5SD Head

861.3 mm x 1600 mm x 13 mm / 35.6 kg

(33.9 inches x 62.9 inches x 0.5 inches / 78.4 lbs)

Français

Dimensions

(largeur x hauteur

x profondeur) /

Poids

55EG5SD Écran

861,3 mm x 1600 mm x 13 mm / 35,6 kg

(33,9 po x 62,9 po x 0,5 po / 78,4 lb)

Español

Dimensiones

(ancho x alto x pro-

fundidad) / Peso

55EG5SD Cabezal

861,3 mm x 1 600 mm x 13 mm / 35,6 kg

Alimentación 55EG5SD AC 100-240 V ~ 50/60 Hz 3,0 A

12

0

6

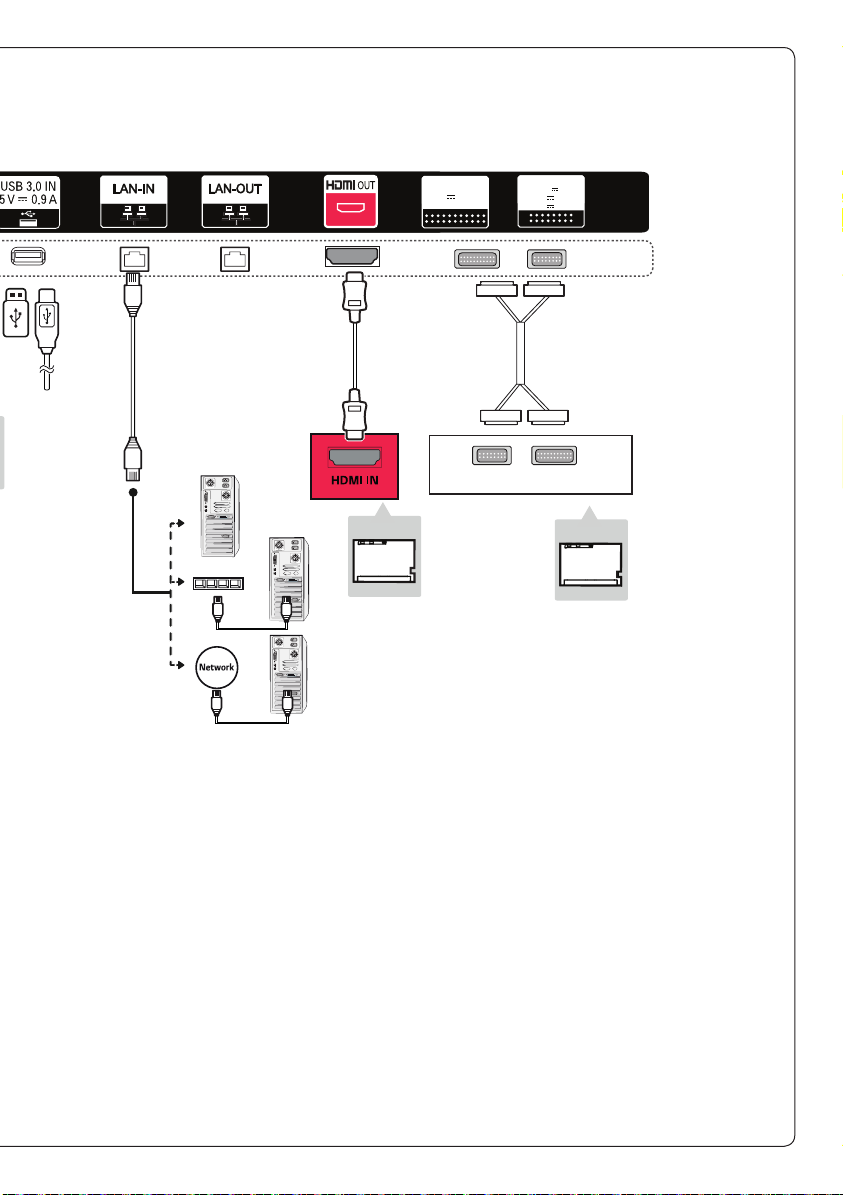

22PIN POWER

24 V 11.3 A

16PIN POWER

3.5 V 1 A

12 V 3.5 A

12 V 3.9 A

IN

HDMI OUT

16PIN POWER 22PIN POWER

22 16

16 22

A-8

A-7

HDMI OUT

22PIN POWER

24 V 11.3 A

16PIN POWER

3.5 V 1 A

12 V 3.5 A

12 V 3.9 A

16PIN POWER 22PIN POWER

22 16

16 22

7

HDMI OUT

22PIN POWER

24 V 11.3 A

16PIN POWER

3.5 V 1 A

12 V 3.5 A

12 V 3.9 A

16PIN POWER 22PIN POWER

22 16

16 22

8

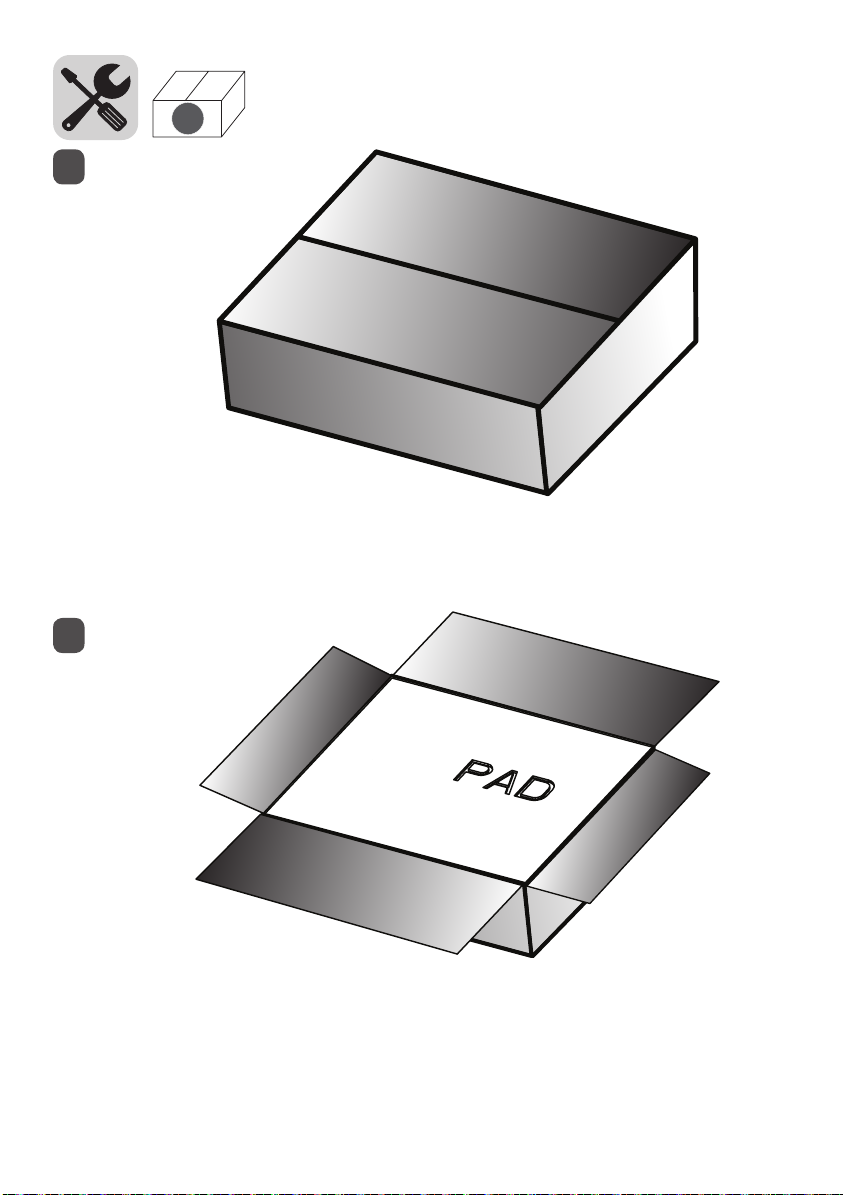

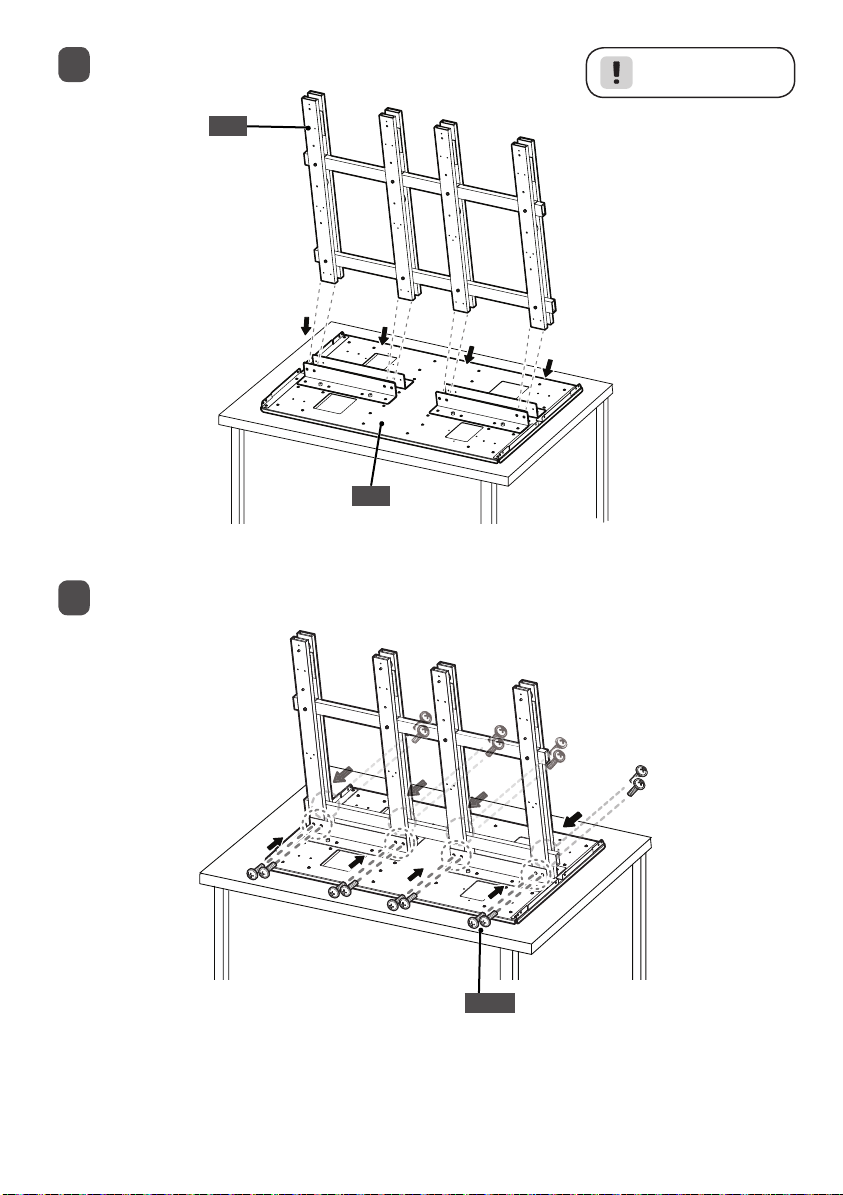

1

2

B

9

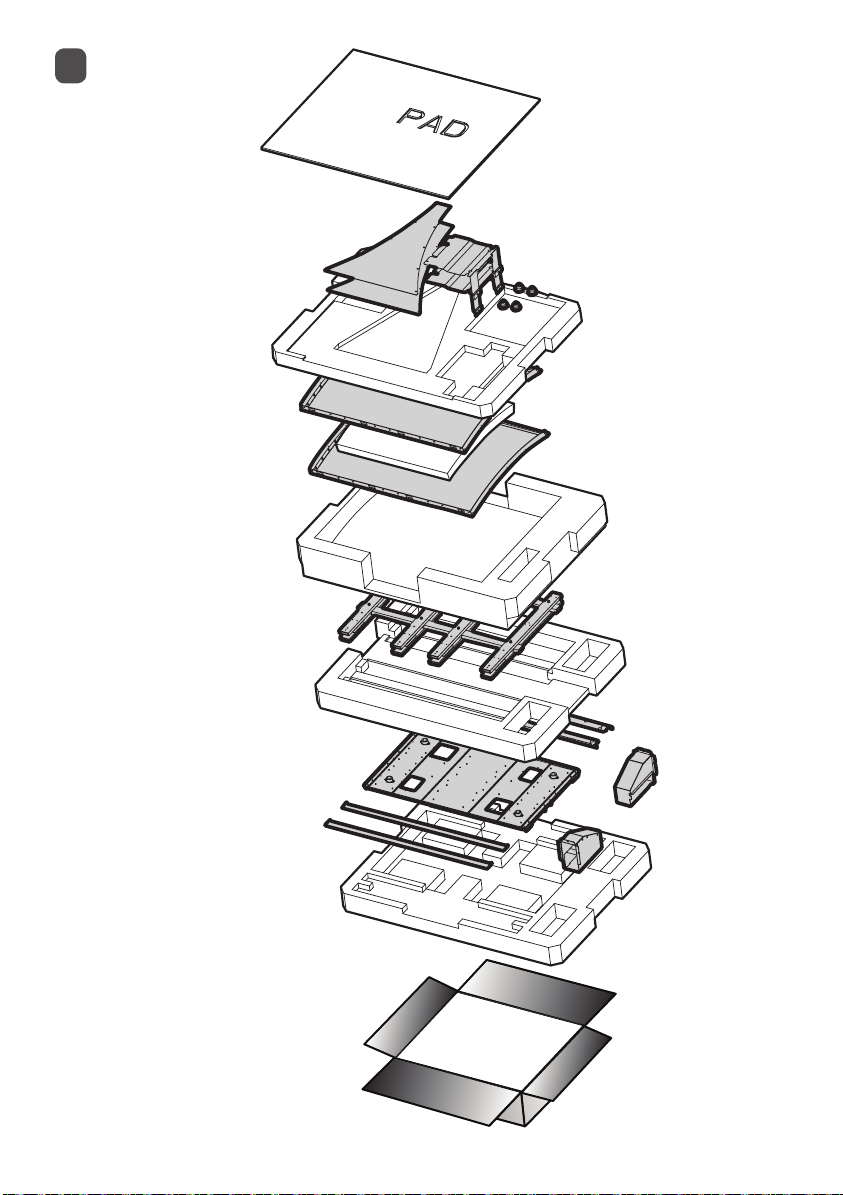

3

10

4

\

5

Torque Spec : 5~7kgf

B-1

B-2

A-20
