GES-0852

8 GE with 1 Combo SFP Web Smart Switch

Quick Installation Guide

English

Deutsch

1

Hardware Installation Figures

Rack Mounting

Flat Surface Installation

2

ENGLISH

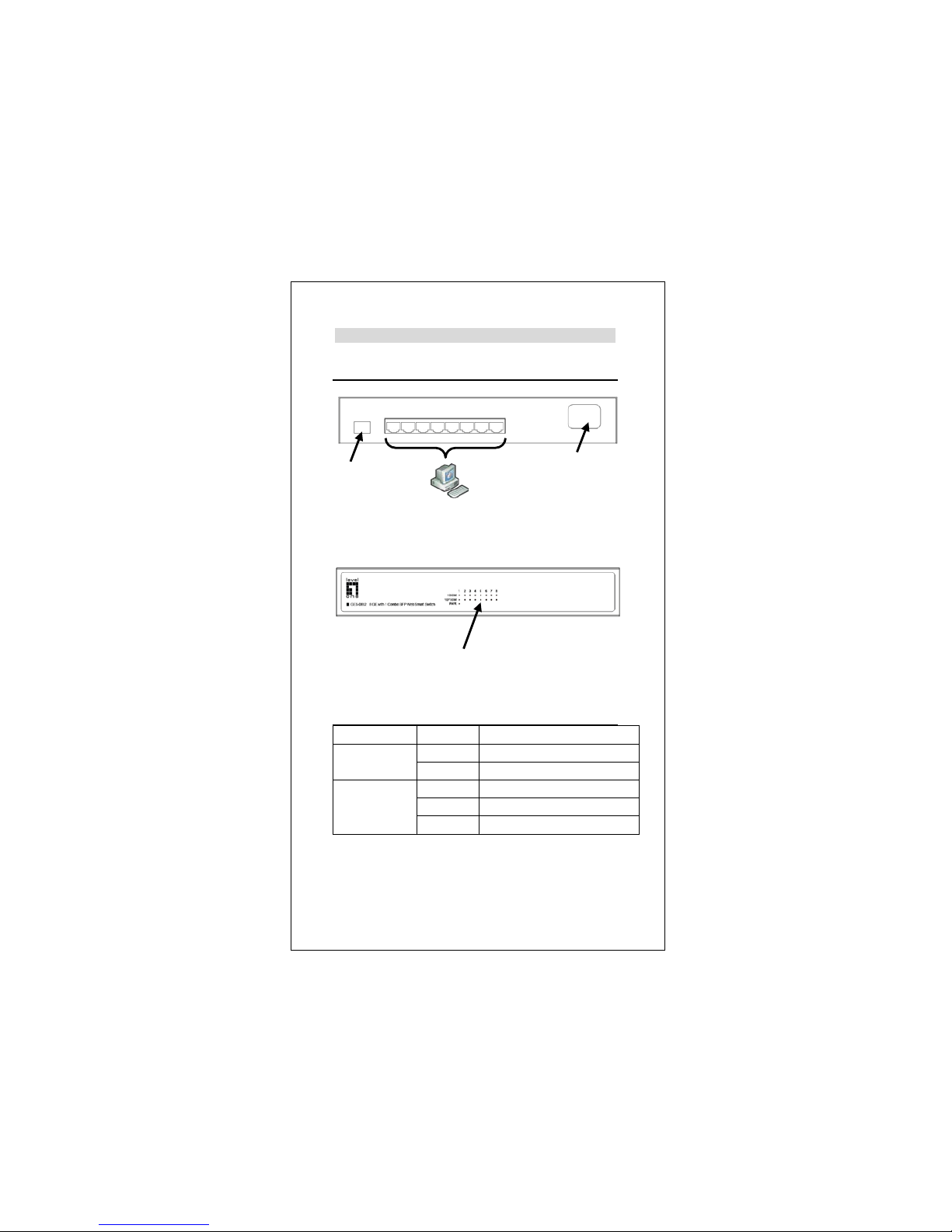

Installation

LED Indicator

LED Indicator Status Meaning

Power

On Power is on.

Off Power is off.

Link/Act

On Port is connected

Blinking Transmitting / Receiving data

Off Port is not connected

Power

Link/Act

SFP

3

Connecting Equipment

Step1. Inspect the Power Adapter carefully, and make sure

that it is properly connected to a power source.

Step2. Plug-in the Power Adapter to the Switch.

Step3. Connect your network devices with the switch by

using Ethernet cable. (e.g. Cat-5e)

Login UI

Step1. Change the IP address on PC to 192.168.1.x (“x”

refers to range of 2-254) and make sure the device

and the admin PC are in the same network domain.

Step2. Connect the device to PC by using Ethernet Cable.

Step3. Open browser on PC, and type “http://192.168.1.1”

in address bar.

Step4. Login the device by using user name and password

both as “admin”.

4

Deutsch

Installation

LED-Anzeige

LED-Anzeige Status Bedeutung

Power

On Power ist an.

Off Power ist aus.

Link/Aktivität

On Port ist verbunden.

Blinken Senden/Empfangen von Daten.

Off Port ist nicht verbunden.

Power

Link/Aktivität

SFP

5

Anschluss der Geräte

Schritt1. Bitte prüfen Sie die korrekte Verbindung des

Netzteils mit der Steckdose.

Schritt2. Verbinden Sie das Netzteil mit dem Switch.

Schritt3. Verbinden Sie weitere Geräte mit dem Switch

unter Verwendung von Ethernet-Kabeln (z.B.:

Cat.5e).

Login UI

Schritt1. Ändern Sie die IP-Adresse des PC in 192.168.1.x

(“x” sollte zwischen 2-254 liegen) und stellen

Sie sicher, daß das Gerät und der Admin-PC die

gleiche Netzwerk-Domäne haben.

Schritt2. Verbinden Sie das Gerät per Ethernet-Kabel mit

dem PC.

Schritt3. Öfnen Sie den Browser des PC und geben

die folgende Adresse ein: “http://192.168.1.1”.

Schritt4. Melden Sie sich am Gerät an und nutzen

“admin” als User-Name und Passwort.
