Lenze L-force TopLine 8400 Manuel utilisateur

Montageanleitung

EDK84VTCE453

.Q1\

Ä.Q1\ä

8400 30 ... 45 kW



E84AVTCExxxx TopLine C

Frequency Inverter

Mounting Instructions

Instructions de montage

Instrucciones para el montaje

Istruzioni per il montaggio

L−force Drives





EDK84VTCE453 ZH/EN 2.4

V

Warnings!

Operation of this equipment requires detailed installation and operation instructions

provided in the Hardware manual intended for use with this product. This information

is provided on the CD−ROM included in the container this device was packaged in. It

should be retained with this device at all times. A hard copy of this information may

be ordered by phone or e−mail, printed on the back of this document.

Avertissements !

Pour assurer le bon fonctionnement de cet équipement, se conformer aux instructions

d’installation et de mise en service contenues dans le manuel correspondant et

régissant l’utilisation de ce produit. Ces informations sont contenues sur le CD−ROM

compris dans l’emballage livré, qui doit être consultable à tout moment. Une version

papier de ces informations peut être commandée par téléphone ou par mail

(coordonnées figurant au dos du présent document).

Gefahr!

Gefährliche elektrische Spannung

ƒDie Leistungsanschlüsse X100 und X105 führen bis zu 3 Minuten nach

Netz−Ausschalten gefährliche elektrische Spannung.

Mögliche Folgen:

ƒTod oder schwere Verletzungen beim Berühren der Leistungsanschlüsse.

Schutzmaßnahmen:

ƒVor Arbeiten am Gerät Netzspannung ausschalten und mindestens 3 Minuten

warten.

ƒPrüfen, ob alle Leistungsanschlüsse spannungsfrei sind.

Beachten Sie auch weitere wichtige Informationen zur Geräte− und Sicherheitstechnik auf der

beiliegenden CD−ROM!





EDK84VTCE453 ZH/EN 2.4

Danger!

Dangerous voltage

ƒThe power terminals X100 and X105 carry dangerous voltages for up to 3 minutes

after mains disconnection.

Possible consequences:

ƒDeath or severe injury if the power terminals are touched.

Protective measures:

ƒSwitch off the mains voltage and wait at least 3 minutes before starting to work on

the device.

ƒCheck that all power terminals are deenergised.

Please also observe more important information on device and safety technology provided on the

enclosed CD−ROM!

Danger !

Tension électrique dangereuse

ƒLes raccordements de puissance X100 et X105 sont susceptibles de véhiculer une

tension dangereuse jusqu’à 3 minutes après une coupure réseau.

Risques encourus :

ƒMort ou blessures graves en cas de contact avec les raccordements de puissance

Mesures de protection :

ƒAvant toute manipulation de l’appareil, couper la tension réseau et attendre 3

minutes au minimum.

ƒS’assurer que tous les raccordements de puissance sont hors tension.

Veuillez également tenir compte des consignes importantes sur la technologie des appareils et les

fonctions de sécurité comprises sur le cédérom joint !

¡Peligro!

Voltaje eléctrico peligroso

ƒLas conexiones de potencia X100 y X105 siguen vivas hasta 3 minutos después de

la desconexión de red.

Posibles consecuencias:

ƒMuerte o serias lesiones al tocar las conexiones de potencia.

Medidas de protección:

ƒAntes de trabajar en el equipo, desconectar la alimentación de red y esperar por lo

menos 3 minutos.

ƒComprobar, si todas las conexiones de potencia están libres de voltaje.

Observe también la información importante sobre aspectos relativos a la técnica del dispositivo





EDK84VTCE453 ZH/EN 2.4

y de seguridad incluida en el CD−ROM adjunto!

Pericolo!

Tensione elettrica pericolosa

ƒI collegamenti di potenza X100 e X105 presentano una tensione elettrica pericolosa

fino a 3 minuti dopo la disinserzione della rete.

Possibili conseguenze:

ƒMorte o gravi lesioni in caso di contatto con i collegamenti di potenza.

Misure di protezione:

ƒAttendere almeno 3 minuti prima di eseguire qualsiasi intervento sui collegamenti

di potenza.

ƒControllare tutti i collegamenti di potenza per accertare l’assenza di tensione.

Osservare anche le ulteriori informazioni importanti relative a installazione e sicurezza incluse nel

CD−ROM allegato!



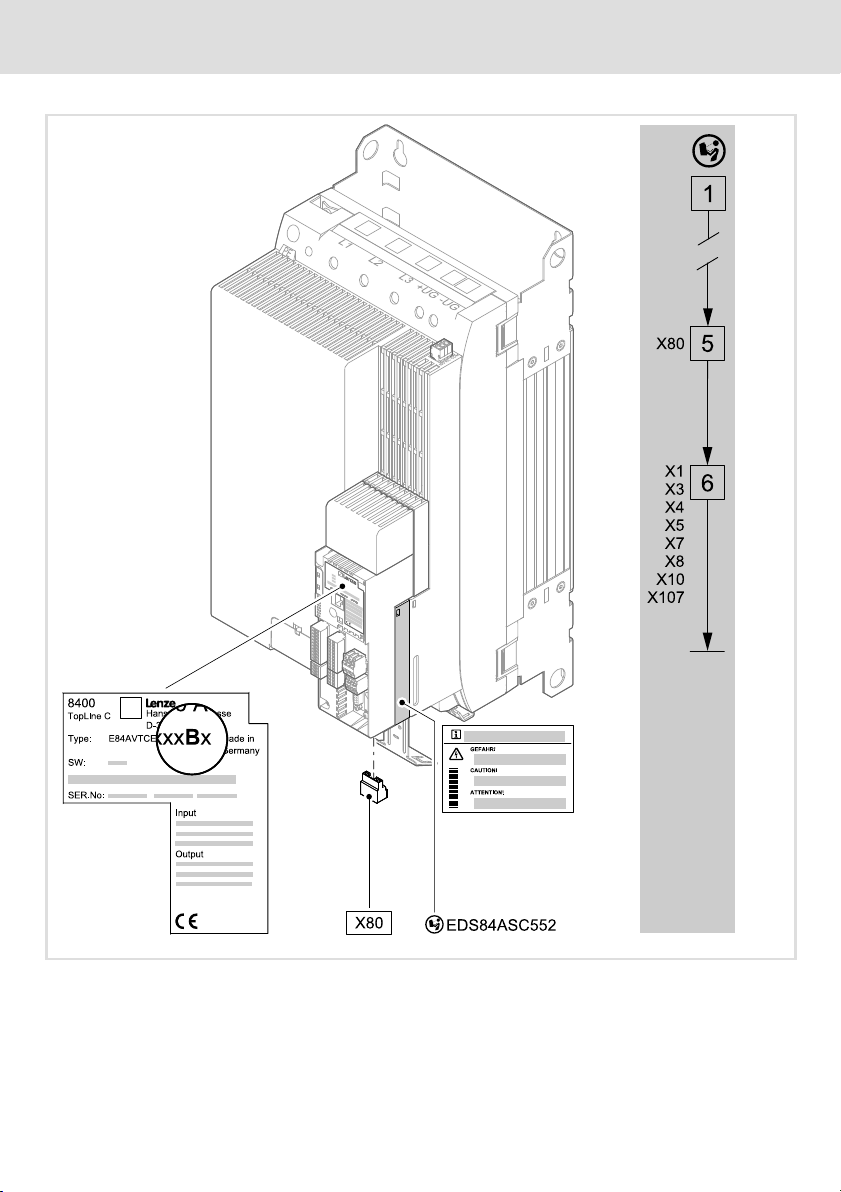

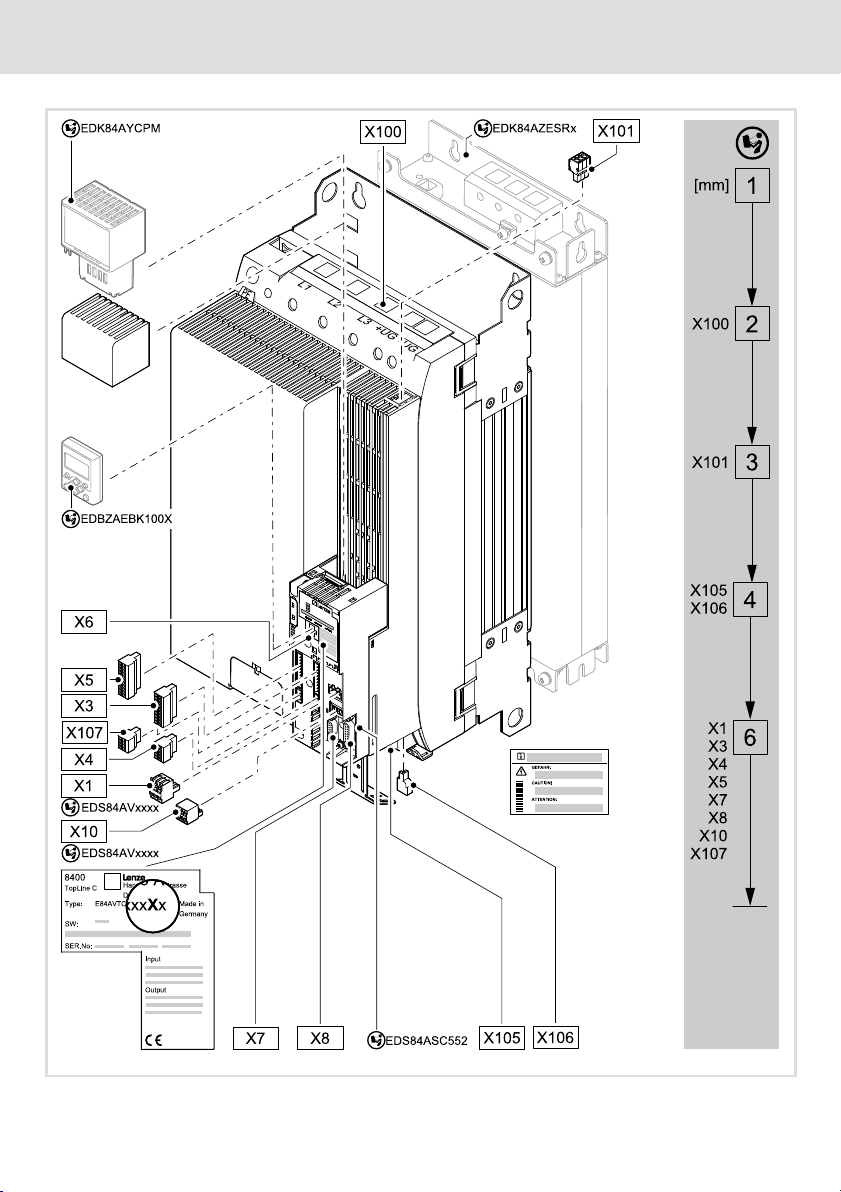

30 ... 45 kW



EDK84VTCE453 ZH/EN 2.4



30 ... 45 kW

8400TLC021



30 ... 45 kW



EDK84VTCE453 ZH/EN 2.4

30 ... 45 kW

8400TLC022

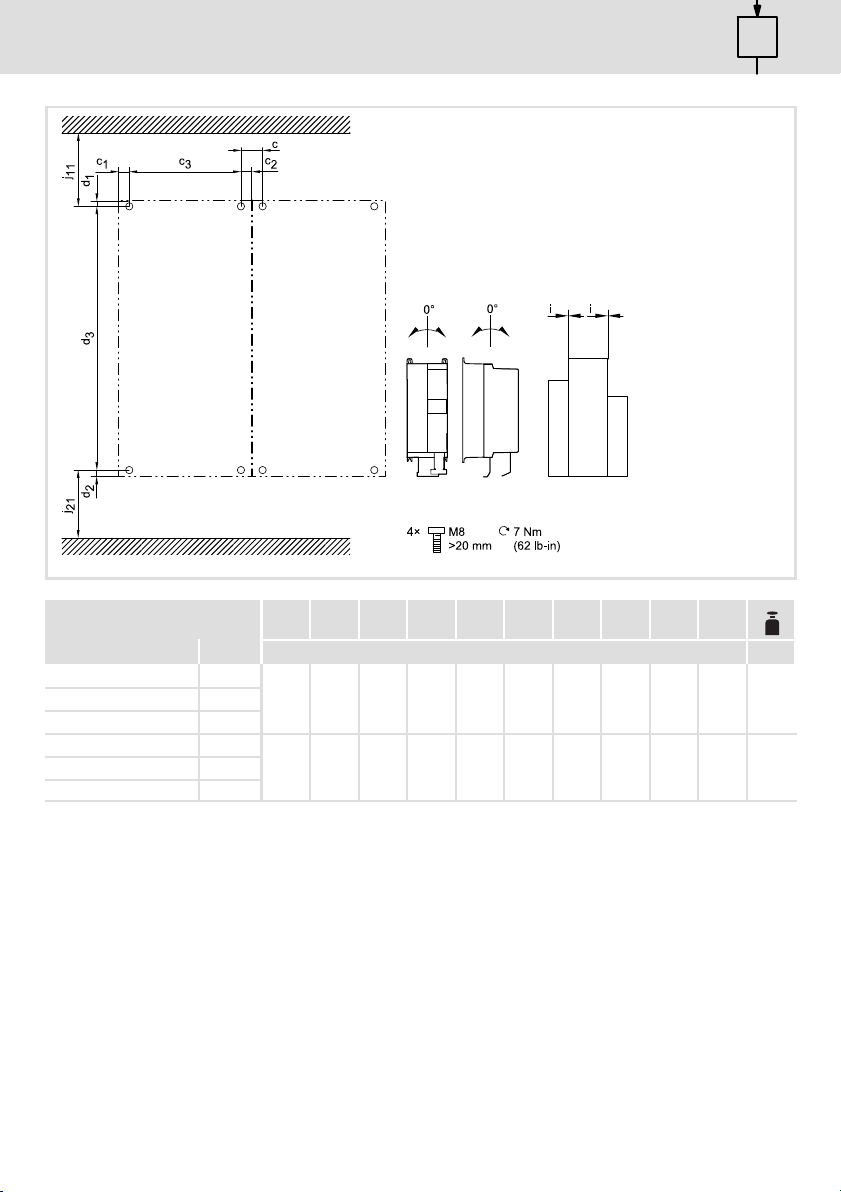

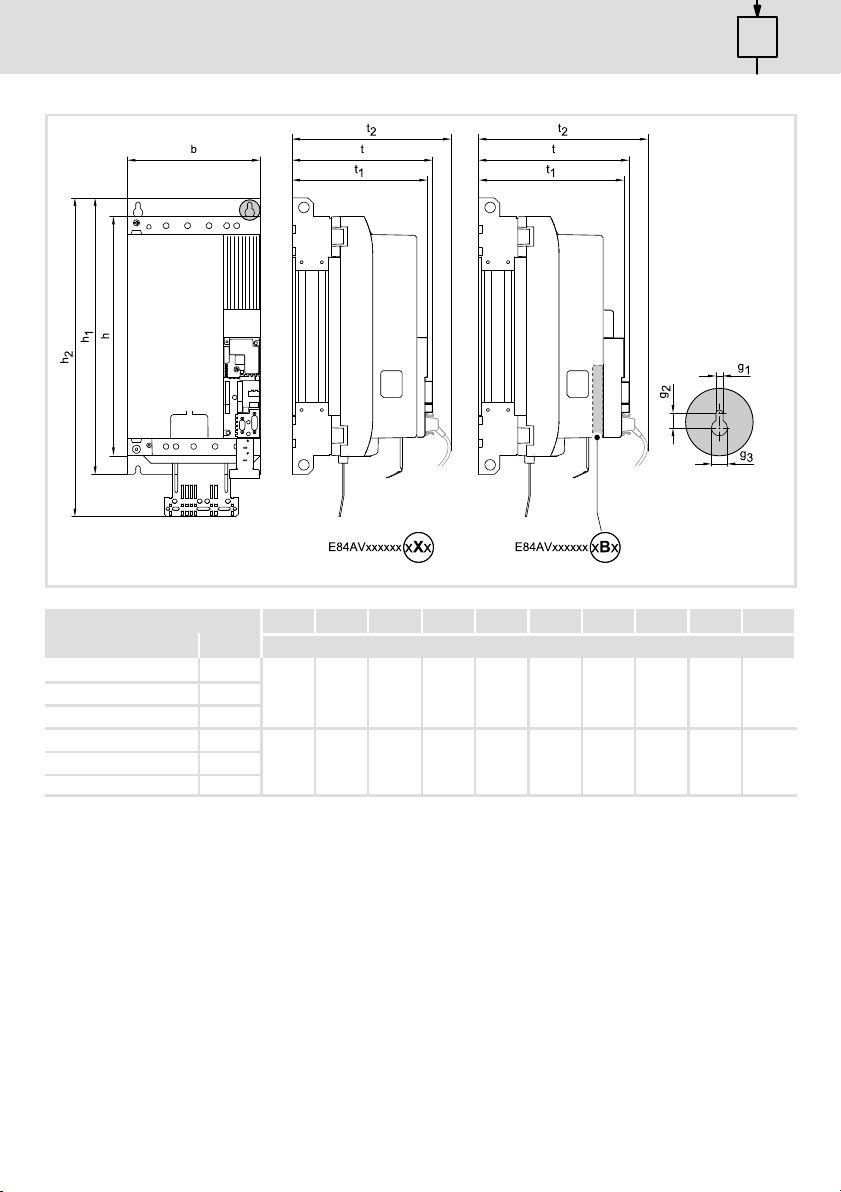

[mm] 130 ... 45 kW



EDK84VTCE453 ZH/EN 2.4

[mm]

30 ... 45 kW

8400GG108f

h b t h1h2t1t2g1g2g3

[kW] [mm]

E84AVTCE3034xXx30

450 250 265 520 636 252 291 8.5 16 18

E84AVTCE3734xXx37

E84AVTCE4534xXx45

E84AVTCE3034xBx30

450 250 285 520 636 272 311 8.5 16 18

E84AVTCE3734xBx37

E84AVTCE4534xBx45

[mm] 130 ... 45 kW



EDK84VTCE453 ZH/EN 2.4

8400GG108d

d1d2d3c c1c2c3i j11 j21

[kW] [mm] [kg]

E84AVTCE3034xXx30

8 12 500 40 20 20 210 0 > 95 > 120 17.4

E84AVTCE3734xXx37

E84AVTCE4534xXx45

E84AVTCE3034xBx30

8 12 500 40 20 20 210 0 > 95 > 120 17.5

E84AVTCE3734xBx37

E84AVTCE4534xBx45

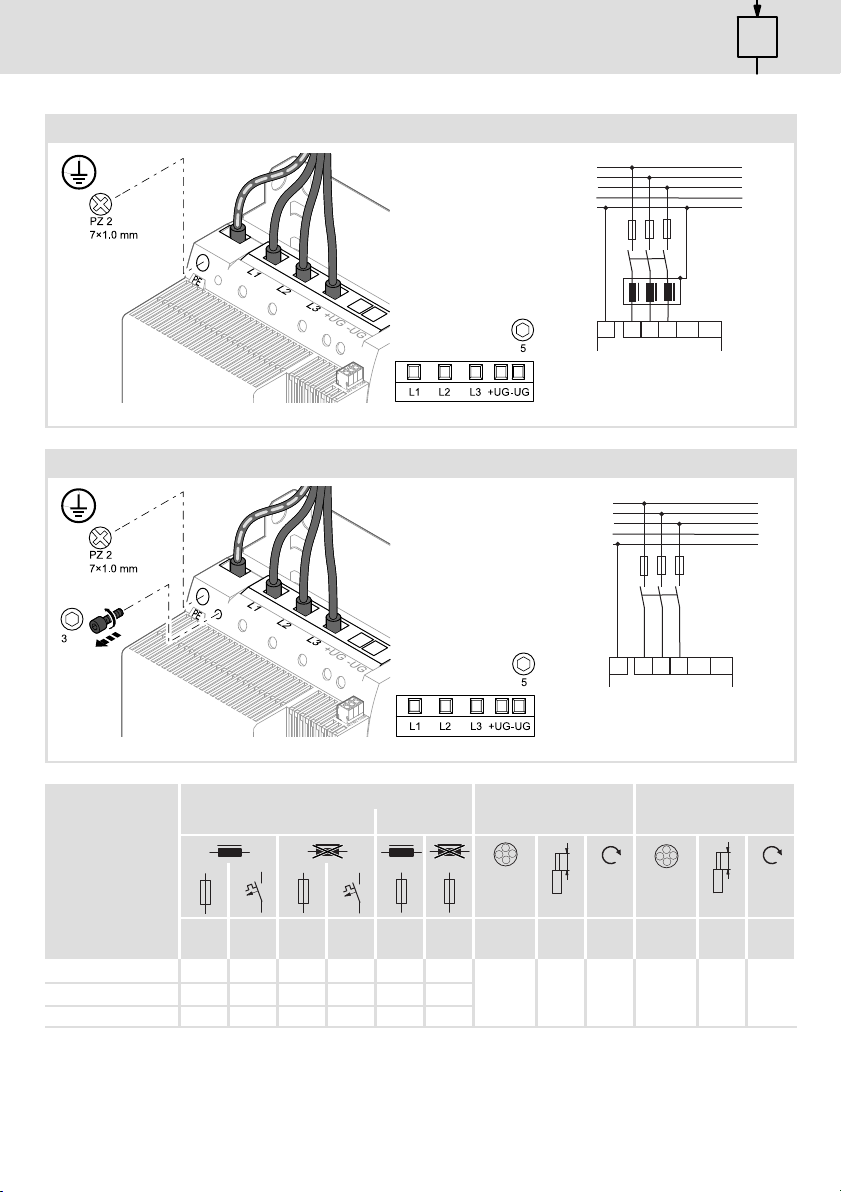

X100 (400 V) 230 ... 45 kW



EDK84VTCE453 ZH/EN 2.4

X100 (400 V)

30 ... 45 kW

X100 − TN, TT

3/N/PE AC 400 V / 500 V

F1…F3

PE L3

L1 +UG -UG

X100

8400GG090a 8400GG007

X100 − IT

3/N/PE AC 400 V / 500 V

F1…F3

PE L3

L1 +UG -UG

X100

8400GG090b 8400GG008

FL1, L2, L3 PE

EN 60204 UL

[A] [A] [A] [A] [mm2]

[AWG]

[mm] [Nm]

[lb−in]

[mm2]

[AWG]

[mm] [Nm]

[lb−in]

E84AVTCE3034 80 C80 − − − −

16 ... 50

6 ... 0 24 4.0

2.5 ... 25

12 ... 2 16 4.0

E84AVTCE3734 100 C100 − − − −

E84AVTCE4534 125 C125 − − − −

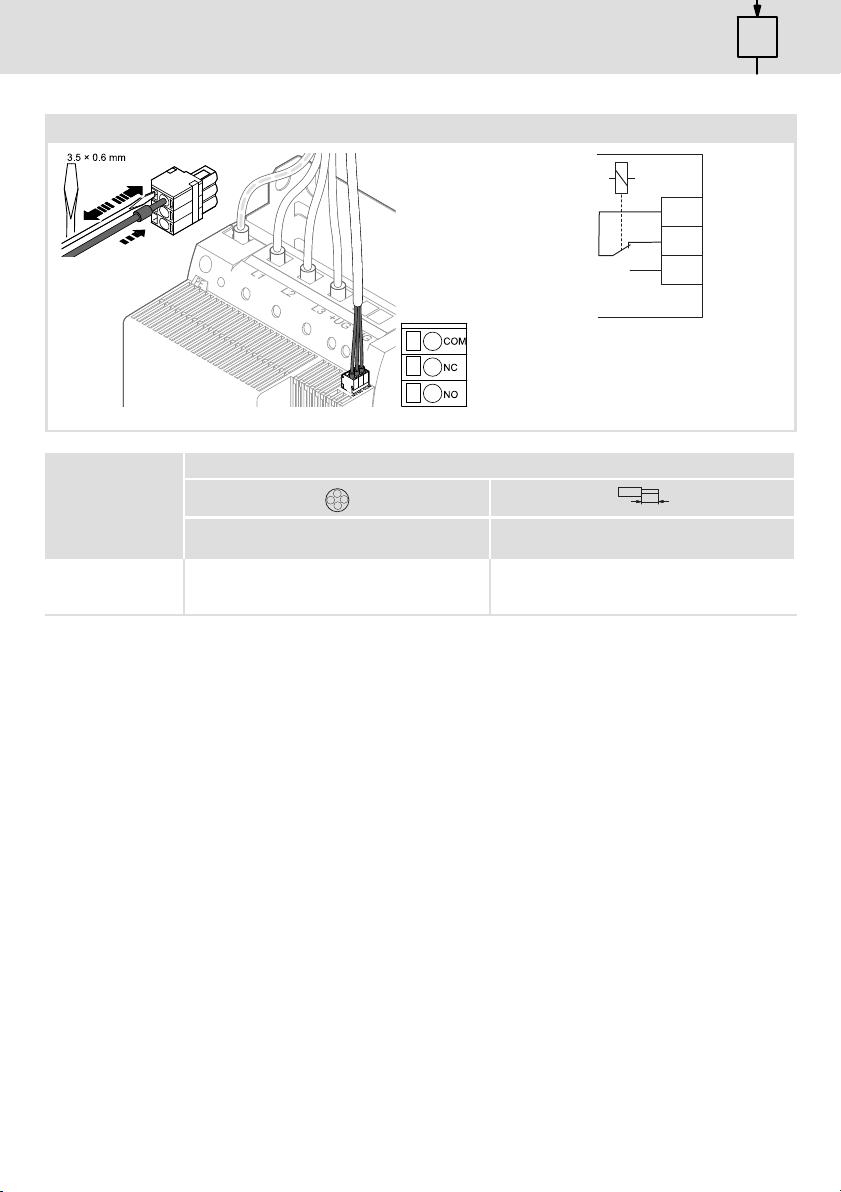

X101 330 ... 45 kW



EDK84VTCE453 ZH/EN 2.4

X101

30 ... 45 kW

X101

COM

X101

8400GG090c 8400GG010

COM, NC, NO

[mm2]

[AWG]

[mm]

E84AVTCE3034

E84AVTCE3734

E84AVTCE4534

0.2 ... 1.5

24 ... 16 10
