LEGRAND DMX Manuel utilisateur

DMX-DMX3

Manuel d’installation • Installation manual

DMX

DMX3

Part. LE06095AA-09/13-01 GF

DMX-DMX3

FRANCAIS 3

ENGLISH 31

DMX-DMX3

Manuel d’installation

1 Kit rétroffiting 4

1.1 Kits pour version fixe 4

1.2 Kits pour version débrochable 5

2 Installation des appareils 6

2.1 Dimensions pour montage 6

2.2 Retrait de l’ancienne gamme DMX³ 10

2.3 Modèle de trous des platines pour le montage de la nouvelle gamme DMX³ 12

2.3.1 Référence pour platines standard XL3 12

2.3.2 Modèle de trous pour les platines non-standard 12

2.4 Découpe de la porte 14

2.5 Connexion de l’appareil avec un kit de rétroffiting 16

2.6 Connexion possible pour la version débrochable 18

3 Schéma électrique 19

3.1 Schéma électrique de rétroffiting entre un ancien DMX et un nouveau DMX³ 19

3.2 Boîtier d’automatisme (261 95 - 261 96) 20

3.3 Boîtier d’automatisme (261 93 - 261 94) 21

4 Kit pour interverrouillage mécanique sur rétroffiting (si présent) 22

4.1 Câbles et accessoire 22

4.2 Installation de l’interverrouillage sur le côté des nouveaux DMX³-

en utilisant un accessoire spécial (uniquement pour type A) 23

4.3 Installation des câbles sur le côté des nouveaux DMX³ 24

4.4 Installation des câbles sur le côté des anciens DMX - en version fixe 25

4.5 Installation des câbles sur le côté des anciens DMX - en version débrochable 26

4.6 Procédure de réglage de l’interverrouillage 27

Sommaire

1. Kit de rétroting

ABAB

AB AB

Taille I - 3P - 290 90

Taille I - 4P - 290 92

Taille II - 3P - 290 94

Taille II - 4P - 290 96

1.1 Kits pour version xe

Version xe

Taille I Taille II

290 90 290 92 290 94 290 96

A1 1 1 1

B1 1 1 1

DMX-DMX3

Manuel d’installation

1.2 Kits pour version débrochable

BAB

Taille I - 3P - 290 91

Taille II - 3P - 290 95

Taille I - 4P - 290 93

Taille II - 4P - 290 97

Version débrochable

Taille I Taille II

290 91 290 93 290 95 290 97

A1 1 1 1

B1 1 1 1

C24 32 24 32

D24 32 24 32

DMX DMX³

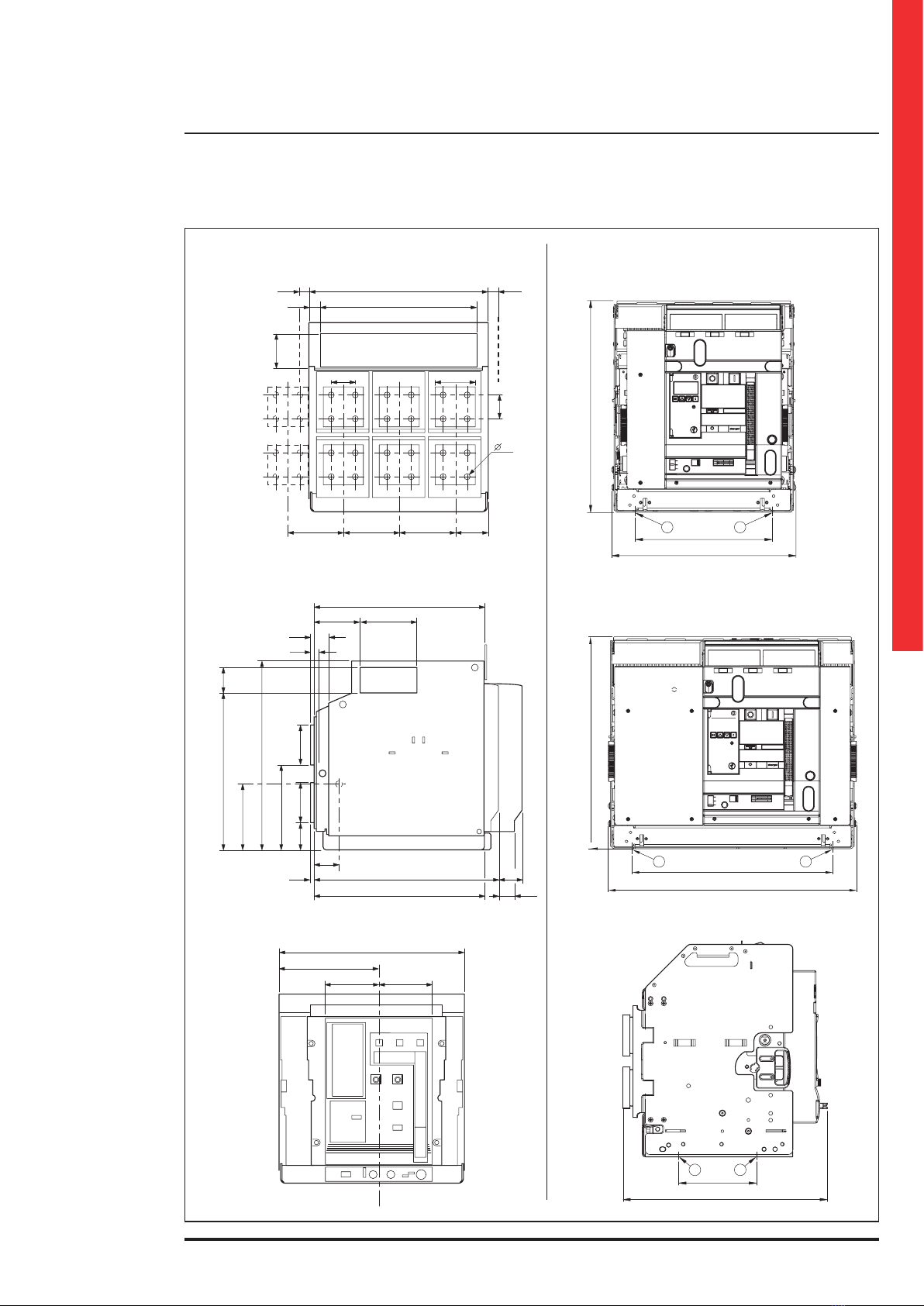

201

123

109

175

22,6

387

530

3 P - 320 4 P - 420

44 123 123

519

168 3 P - 154

4 P - 254

178

3 P - 342 4P - 442

(365)

265

100 100

261

(346)

373,58

123107 20

413,8

2. Installation des appareils

Taille I - Version xe

2.1 Dimensions pour montage

DMX-DMX3

Manuel d’installation

201

123

109

175

22,6

387

530

3 P - 410 4 P - 540

104 123 123

519

228 3 P - 184

4 P - 314

238

3 P - 432 4 P - 562

396

526

130 130

355

373,58

123108

413,8

DMX DMX³

Taille II - Version xe

3 P - 329 4 P - 429

123 123

172

382

87 140

208

441

154

373

8414

379 35

100 100 64,5100

43 65

2525

21824

473

305

412

473

220

327

448

170

A A

DMX DMX³

Taille I -Version débrochable

2. Installation des appareils

DMX-DMX3

Manuel d’installation

382

87 140

198

441

154

373

10 414

379 35

3 P - 419 4 P - 549

123 123

232

130 130 79,5130

60 95

2525

37124

473

305

412

448

555

473

DMX DMX³

448

170

A A

Taille II - Version débrochable

Version xe

Taille I Taille II

Version débrochable

Taille I

Taille II

2.2 Retrait de l’ancienne gamme DMX

Conserver les prises

arrières (si présentes)

Conserver les prises

arrières (si présentes)

2. Installation des appareils
