LEGRAND 5 745 03 Manuel utilisateur

U3327C01PC-13W05

Commande Scénarios

Scenario control

Manuel d’utilisation • User guide

PORTUGUÊS 15

ESPAÑOL 11

ENGLISH 7

FRANÇAIS 3

Scenario control

简体中文 19

Commande Scénarios

1 Introduction 4

1.1 La Commande Scénarios 4

1.1.1 Informations générales 4

1.1.2 Description 4

2 Utilisation 5

2.1 Modalité de fonctionnement 5

2.1.1 Programmer un scénario 5

2.1.2 Éliminer un scénario 6

2.1.3 Conguration de la commande Scénarios 6

1.1 La Commande Scénarios

La Commande Scénarios est un dispositif qui permet de sélectionner, de

créer ou de modifier des scénarios mémorisés sur un Module Scénarios

F420, de manière à la fois simple et intuitive.

À l‘aide de l‘étiquette prévue à cet effet, il est par ailleurs possible de

personnaliser les touches du dispositif, en leur attribuant le nom du

scénario activé.

1.1.2 Description

1.1.1 Informations générales

* Pour le réglage de la luminosité des voyants des touches, appuyer

pendant plus de deux secondes comme indiqué sur l‘illustration.

100%

30%

60% PUSH

DEFAULT

1– 4 Touches de commande

5Bouton de réglage luminosité *

6Étiquette de personnalisation

1 Introduction

DEL

F420

2.1 Modalité de fonctionnement

À l‘aide de la Commande Scénarios, il est possible de programmer

un maximum de quatre scénarios et de les mémoriser sur un Module

Scénarios (F420) configuré pour la programmation.

2.1.1 Programmer un scénario

Pour mémoriser un ou plusieurs scénarios:

Sur le Module Scénarios, appuyer sur

le bouton d‘activation de la program-

mation.

Le voyant correspondant devient vert: le

module est activé.

Maintenir enfoncée pendant plus de

quatre secondes la touche à program-

mer.

Une fois que le voyant s‘est allumé, relâ-

cher la touche.

Le voyant clignote pour indiquer

l’activation de la modalité de program-

mation.

t > 4 s

Programmer la séquence des comman-

des qui constituent le scénario.

OFF

lumière cinéma

nuit relax

DEL

F420

Pour ajouter, modifier ou éliminer une commande du scénario, il est

nécessaire de répéter la séquence.

Appuyer sur la touche pour terminer la

programmation.

Pour activer le scénario voulu, appuyer

sur la touche correspondante.

OFF

2 Utilisation

Au terme de la programmation, il est recommandé de désactiver

la possibilité de modifier les scénarios, en appuyant à cet effet

sur le bouton d‘activation/désactivation du Module Scénarios

(F420). Ensuite, le voyant devient rouge.

lumière cinéma

nuit relax

lumière cinéma

nuit relax

Commande Scénarios

Pou éliminer un scénario, procéder comme indiqué ci-dessous.

2.1.2 Éliminer un scénario

Pour éliminer un ou plusieurs scénarios:

DEL

F420

DEL

F420

À présent, si le voyant clignote rapidement pendant deux secondes envi-

ron, cela indique que le scénario a bien été éliminé, en revanche s’il reste

allumé sans clignoter, cela indique que la procédure a échoué.

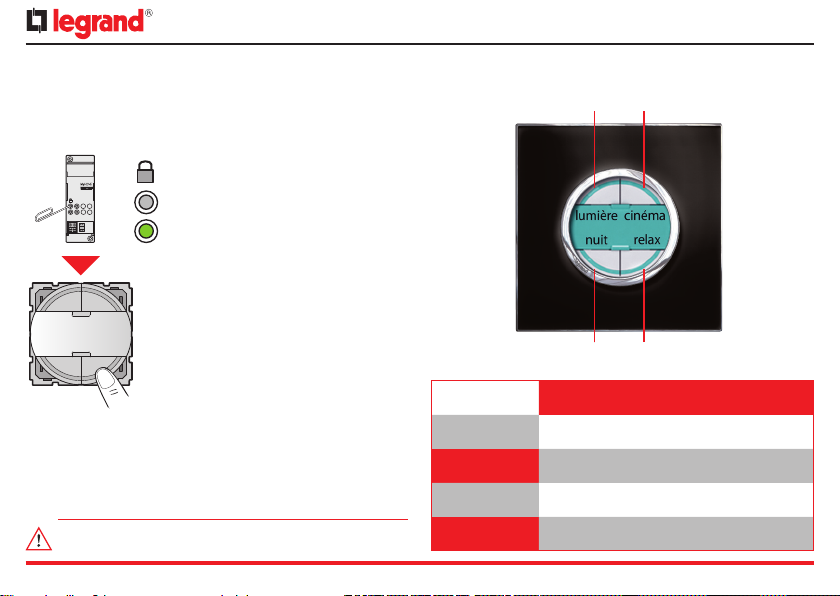

2.1.3 Configuration de la commande Scénarios

N° SCÉNARIO DESCRIPTION SCÉNARIO

t > 8 s

Pour éliminer un scénario, maintenir

enfoncée pendant au moins huit secon-

des la touche correspondant au scéna-

rio à éliminer.

Au bout de trois secondes, le voyant

s’allume puis il s’éteint au bout de cinq

secondes. Relâcher la touche.

Sur le Module Scénarios, appuyer sur

le bouton d’activation de la program-

mation.

Le voyant correspondant devient vert: le

module est activé.

Pour éliminer tous les scénarios du Module Scénarios (F420),

appuyer sur le bouton de réinitialisation du module.

2 Utilisation

lumière cinéma

nuit relax

Scenario control

1 Introduction 8

1.1 The Scenario Control 8

1.1.1 General information 8

1.1.2 Description 8

2 Use 9

2.1 Mode of operation 9

2.1.1 To program a scenario 9

2.1.2 To cancel a scenario 10

2.1.3 How your Scenario Control is congured 10

1.1 The Scenario Control

The Scenario Control is a device which lets you call, create or edit scenarios

saved in an F420 Scenario Module, simply and intuitively.

Using the labels you can customise the device keys, inserting a description

of the scenario activated.

1.1.2 Description

1.1.1 General information

* To set the brightness of the key LEDs press them for more than two

seconds as shown in the diagram.

100%

30%

60% PUSH

DEFAULT

1– 4 Control keys

5Brightness setting pushbutton *

6Customised label

1 Introduction

DEL

F420

2.1 Mode of operation

Your Scenario Control can program up to four scenarios, saving them

in a Scenario Module (F420) which has been enabled for programming.

2.1.1 To program a scenario

To save one or more scenarios:

In the Scenario Module press the pro-

gramming enabling pushbutton.

Its led becomes green:

the module is enabled.

Press the key to program for more than

four seconds.

When the led lights up release the key.

The led flashes to indicate that the pro-

gramming mode has been activated.

t > 4 s

Set the sequence of commands which

make up the scenario.

OFF

light cinema

night relax

DEL

F420

Repeat the sequence to add, edit or cancel a scenario command.

Press the key to end the programming.

Press the corresponding key to activate

the scenario required.

light cinema

night relax

light cinema

night relax

OFF

2 Use

At the end of the programming you should disable the possibility

of editing the scenarios by pressing the Scenario Module (F420)

enable/disable pushbutton. The led becomes red.

Scenario control

Follow the procedure described below to cancel a scenario.

2.1.2 To cancel a scenario

To cancel one or more scenarios:

DEL

F420

light cinema

night relax

DEL

F420

Now if the led flashes quickly for about two seconds the scenario has

been cancelled. If it continues to shine steadily the procedure has not

been successful.

2.1.3 How your Scenario Control is configured

SCENARIO N° SCENARIO DESCRIPTION

t > 8 s

To cancel a scenario press the key for

the scenario to be removed for at least

eight seconds.

After three seconds the led lights up

and after five seconds it goes out.

Release the key.

In the Scenario Module press the pro-

gramming enabling pushbutton.

Its led becomes green:

the module is enabled.

Use the Scenario Module (F420) reset pushbutton to cancel all

its scenarios.

2 Use
