SmartCross-Laser

Laser

650 nm

1H 1V

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft

„Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen

Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe

der Lasereinrichtung mitzugeben.

Der automatische Kreuzlinien-Laser zum Aussrichten von Fliesen,

Ständerwerk, Fenster, Türen etc.

+–

LASER LASER LASER LASER

–

Zum Transport immer alle Laser ausschalten und Pendel arretieren,

AN/AUS-Schalter (4) nach rechts schieben.

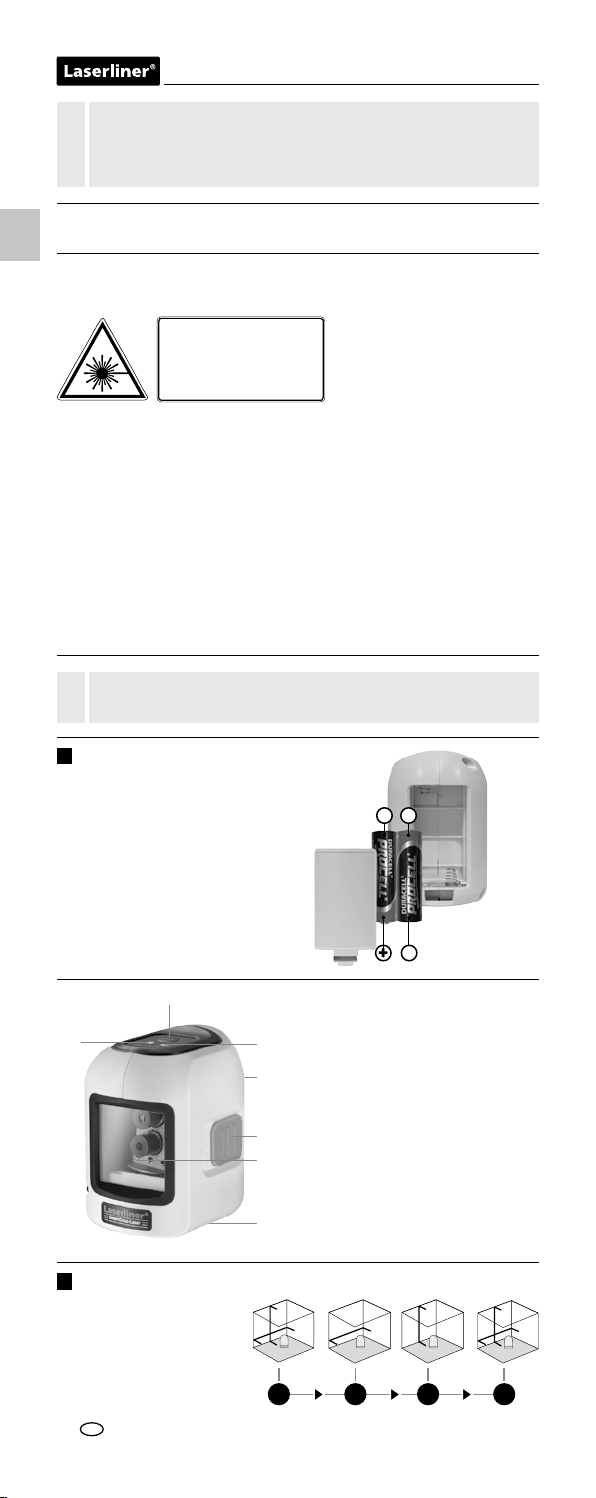

1Batterien einlegen

Das Batteriefach öffnen und

Batterien (2 x Typ AA) gemäß

den Installationssymbolen

einlegen. Dabei auf korrekte

Polarität achten.

2Horizontal und vertikal Nivellieren

Die Transportsicherung lösen,

AN/AUS-Schalter nach links

schieben. Das Laserkreuz

erscheint. Mit der Wahltaste

können die Laserlinien

einzeln geschaltet werden.

Wahltaste Laserlinien /

Handempfängermodus

LED Nivellierung

rot: Nivellierung aus

grün: Nivellierung ein

Batteriefach (Rückseite)

AN/AUS-Schalter;

Transportsicherung

Laseraustrittsfenster

1/4”-Stativgewinde

(Unterseite)

LED Handempfängermodus

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb

der Spezikationen ein.

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 650 nm

EN 60825-1:2014

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen

Geräten (Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

– Gut reektierende, spiegelnde oder glänzende Flächen sind während

des Betriebes von Lasereinrichtungen abzudecken.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch

Absperrungen und Stellwände begrenzen und den Laserbereich

durch Warnbeschilderung kennzeichnen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.

SmartCross-Laser

LASER LASER LASER LASER LASER

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung

gelöst sein. Die LED (2) leuchtet konstant grün. Sobald sich das Gerät

außerhalb des automatischen Niverllierbereichs von 5° befindet, blinken

die Laserlinien und die LED (2) leuchtet rot auf. Positionieren Sie das

Gerät so, das es sich innerhalb des Nivellierbereichs befindet. Die LED (2)

wechselt wieder auf grün und die Laserlinien leuchten konstant.

3Neigungsmodus

Die Transportsicherung nicht lösen, AN/AUS-Schalter (4) nach rechts schieben.

Die Laser mit der Wahltaste anschalten und auswählen. Jetzt können schiefe

Ebenen angelegt werden. In diesem Modus kann nicht horizontal bzw. vertikal

nivelliert werden, da sich die Laserlinien nicht mehr automatisch ausrichten. Die

LED (2) leuchtet konstant rot.

A2 A2

< 0,5 mm / m = OK

Kalibrierung überprüfen

3. Stellen Sie das Gerät so nah wie möglich an die Wand

auf Höhe des markierten Punktes A1.

4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.

Die Differenz zwischen A2 u. A3 ist die Toleranz.

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in

die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.

Schalten Sie das Gerät ein (LASERKREUZ AN). Zur optimalen Überprüfung

bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° und markieren Sie Punkt A2.

Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

Wenn A2 und A3 mehr als 0,5 mm / m auseinander liegen, ist eine

Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in

Verbindung oder wenden Sie sich an die Serviceabteilung von

UMAREX-LASERLINER.

4Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger RX

Verwenden Sie zum Nivellieren auf große

Entfernungen oder bei nicht mehr sichtbaren

Laserlinien einen Laserempfänger RX (optional).

Zum Arbeiten mit dem Laserempfänger den

Linienlaser durch langes Drücken der Taste 1

(Handempfängermodus ein / aus) in den Hand-

empfängermodus schalten. Jetzt pulsieren die

Laserlinien mit einer hohen Frequenz und die

Laserlinien werden dunkler. Der Laserempfänger

erkennt durch dieses Pulsieren die Laserlinien.

Beachten Sie die Bedienungsanleitung des Laserempfängers für

Linienlaser.

Überpüfung der horizontalen Linie

Gerät ca. 5 m von einer Wand aufstellen und

Laserkreuz einschalten. Punkt B an der Wand

markieren. Laserkreuz ca. 2,5 m nach rechts

schwenken und Punkt C markieren. Überprüfen

Sie, ob waagerechte Linie von Punkt C ± 2,5 mm

auf der gleichen Höhe mit dem Punkt B liegt. Vor-

gang durch Schwenken nach links wiederholen.

Überprüfung der vertikalen Linie

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m

langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und

den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der

Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als

± 2,5 mm beträgt.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch,

nach Transporten und langer Lagerung.

Technische Daten

Selbstnivellierbereich ± 5°

Genauigkeit ± 0,5 mm / m

Arbeitsbereich

(von Raumhelligkeit abhängig) 10 m

Laserwellenlänge 650 nm

Laserklasse 2 / < 1 mW

Stromversorgung

2 x 1,5 V Alkalibatterien (Typ AA, LR6)

Betriebsdauer

15 Std. (Alkalibatterien)

Betriebstemperatur 0°C ... +40 °C

Lagertemperatur -10°C ... +70 °C

Abmessungen (B x H x T) 55 x 85 x 75 mm

Gewicht (inkl. Batterien)

260 g

Technische Änderungen vorbehalten. 01.17

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für

den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

2,5 m

<2,5 mm = OK

SmartCross-Laser

–

LASER LASER LASER LASER

Read the operating instructions and the enclosed brochure „Guarantee

and additional notices“ completely. Follow the instructions they

contain. This document must be kept in a safe place and if the laser

device is passed on, this document must be passed on with it.

The automatic cross-line laser for aligning tiles, wall studding, windows,

doors etc.

Always turn off all lasers and latch the pendulum in place before

transporting, ON/OFF switch in its „OFF“ position!

1Inserting batteries

Open the battery compartment

and insert batteries (2 x type AA)

according to the symbols. Be sure

to pay attention to polarity.

2Horizontal and vertical levelling

Release the transport restraint,

set the ON/OFF switch to

„ON“. The laser cross will

appear. The laser lines can

be switched individually

with the selection button.

Laser line selection button /

Hand receiver mode

LED levelling

red: levelling off

green: levelling on

Battery compartment (backside)

ON / OFF switch,

transport retainer

Laser output windows

1/4“ tripod threads (bottom)

LED hand receiver mode

General safety instructions

– The device must only be used in accordance with its intended purpose

and within the scope of the specications.

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 650 nm

EN 60825-1:2014

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they should shut their

eyes and immediately move away from the beam.

– Under no circumstances should optical instruments (magnifying glass,

microscope, binoculars) be used to look at the laser beam or reections.

– Do not use the laser at eye level (1.40 ... 1.90 m)

– Reective, specular or shiny surfaces must be covered whilst laser devices are in

operation.

– In public areas shield off the laser beam with barriers and partitions wherever

possible and identify the laser area with warning signs.

– Tampering with (making changes to) the laser device is not permitted.

– This device is not a toy - keep out of the reach of children.

The transport restraint must be released for horizontal and vertical

levelling. The LED (2) shows a permanent green light. The laser lines

flash and the LED (2) lights red as soon as the device is outside the

automatic levelling range of 5°. Position the device such that it is

within the levelling range. The LED (2) switches back to green and

the laser lines stop flashing (steady light).

3Slope mode

Do not release the transport restraint, set the ON/OFF switch to „OFF“. Select

and switch on the laser with the selection button. Sloping planes can now be

measured. This mode cannot be used to perform horizontal or vertical levelling

as the laser lines are no longer aligned automatically. The LED (2) lights

constantly red.

A2 A2

< 0,5 mm / m = OK

Performing the calibration check

3. Position the device as near as possible to the wall at the height of point A1.

4. Turn the device through 180° and mark point A3. The

difference between points A2 and A3 is the tolerance.

Preparing the calibration check

It is possible for you to check the calibration of the laser. To do this, position the

device midway between 2 walls, which must be at least 5 metres apart. Switch

the device on (LASER CROSS ON). The best calibration results are achieved if

the device is mounted on a tripod.

1. Mark point A1 on the wall.

2. Turn the device through 180° and mark point A2.

You now have a horizontal reference between points A1 and A2.

When A2 and A3 are more than 0.5 mm / m apart, an adjustment is

necessary. Contact your authorised dealer or else the UMAREX-

LASERLINER Service Department.

4Hand receiver mode

Optional: Working with the laser receiver RX

Use an RX laser receiver (optional) to carry out

levelling at great distances or when the laser

lines are no longer visible. To work with a laser

receiver, switch the line laser to hand-held

receiver mode by keeping button 1 (handheld

receiver mode on / off) pressed. The laser lines

will now pulsate with high frequency, making

the laser lines darker. The laser receiver can

detect these pulsating laser lines.

Observe the laser receiver‘s operating instructions for line lasers.

LASER LASER LASER LASER LASER

SmartCross-Laser

2,5 m

<2,5 mm = OK

Checking the horizontal line

Position the device about 5 m from a wall and

switch on the cross laser. Mark point B on the

wall. Turn the laser cross approx. 2.5 m to the

right and mark point C. Check whether the

horizontal line from point C is level with point B

to within ± 2.5 mm. Repeat the process by

turning the laser to the left.

Checking the vertical line

Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5

m length on the wall, making sure that the bob can swing freely. Switch on the

device and align the vertical laser to the plumb line. The precision is within the

specified tolerance if the deviation between the laser line and the plumb line is

not greater than ± 2.5 mm.

Regularly check the calibration before use, after transport and after

extended periods of storage.

EU directives and disposal

This device complies with all necessary standards for the free

movement of goods within the EU.

This product is an electric device and must be collected

separately for disposal according to the European Directive

on waste electrical and electronic equipment.

Further safety and supplementary notices at:

www.laserliner.com/info

Technical data

Self-levelling range

± 5°

Accuracy ± 0.5 mm / m

Operating range (depending

on room illumination) 10 m

Laser wavelength 650 nm

Laser class 2 / < 1 mW

Power supply 2 x 1.5 V alkaline batteries

(type AA, LR6)

Operating time 15 hours (alkaline batteries)

Operating temperature 0°C ... +40°C

Storage temperature

-10°C ... +70°C

Dimensions (W x H x D)

55 x 85 x 75 mm

Weight (incl. batteries) 260 g

Subject to technical alterations. 01.17

–

LASER LASER LASER LASER

Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie-

en aanvullende aanwijzingen‘ volledig door. Volg de daarin beschreven

aanwijzingen op. Bewaar deze documentatie en geef ze door als u de

laserinrichting doorgeeft.

De automatische kruislijnlaser voor de uitlijning van tegels, regelwerk,

ramen, deuren enz.

Schakel vóór het transport altijd alle lasers uit en zet de pendel vast,

zet de AAN/UIT-schakelaar op „OFF“!

1Batterij plaatsen

Open het batterijvakje en plaats de

batterijen (2 x type AA) overeenkomstig

de installatiesymbolen. Let daarbij op

de juiste polariteit.

2Horizontaal en verticaal nivelleren

Deactiveer de transportbe-

veiliging, zet de AAN-/UIT-

schakelaar op „ON“. Het

laserkruis verschijnt. Met

behulp van de keuzetoets

kunnen de laserlijnen afzon-

derlijk worden geschakeld.

Keuzetoets laserlijnen /

Handontvangermodus

Led-nivellering

rood: nivellering uit

groen: nivellering aan

Batterijvakje (achterkant)

AAN- / UIT-schakelaar

transportbeveiliging

Laseruitlaat

1/4”-schroefdraad

(onderzijde)

LED Handontvangermodus

Algemene veiligheidsaanwijzingen

– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specicaties.

Laserstraling!

Niet in de straal kijken!

Laser klasse 2

< 1 mW · 650 nm

EN 60825-1:2014

– Opgelet: Kk nooit in de directe of reecterende straal.

– Richt de laserstraal niet op personen.

– Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten

en uw hoofd zo snel mogelk uit de straal te bewegen.

– Bekk de laserstraal of de reecties nooit met behulp van optische apparaten

(loep, microscoop, verrekker, …).

– Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).

– Goed reecterende, spiegelende of glanzende oppervlakken moeten tdens

het gebruik van laserinrichtingen worden afgedekt.

– In openbare verkeersbereiken moet de lichtbaan zo goed mogelk door

afbakeningen en scheidingswanden beperkt en het laserbereik door middel

van waarschuwingsborden gekenmerkt worden.

– Manipulaties (wzigingen) aan de laserinrichting zn niet toegestaan.

– Dit apparaat is geen speelgoed en hoort niet thuis in kinderhanden.

SmartCross-Laser

Voor de horizontale en verticale nivellering moet de transportbevei-

liging gedeactiveerd zijn. De LED (2) brandt constant groen. Zodra het

apparaat zich buiten het automatische nivelleerbereik van 5° bevindt,

knipperen de laserlijnen en brandt de LED (2) rood. Positioneer het

apparaat zodanig dat het zich binnen het nivelleerbereik bevindt. De

LED (2) schakelt weer over naar groen en de laserlijnen branden constant.

3Neigingsmodus

Deactiveer de transportbeveiliging niet, zet de AAN-/UIT-schakelaar op “OFF”.

Schakel de lasers in met de keuzetoets en maak vervolgens uw keuze. Nu kun-

nen schuine vlakken worden aangelegd. In deze modus kunt u niet horizontaal

resp. verticaal nivelleren omdat de laserlijnen niet meer automatisch uitlijnen. De

LED (2) brandt constant rood.

A2 A2

< 0,5 mm / m = OK

Kalibratie controleren

3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.

4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen

A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

Kalibratiecontrole voorbereiden

U kunt de kalibratie van de laser controleren. Plaats het toestel in het

midden tussen twee muren die minstens 5 meter van elkaar verwijderd

zijn (LASERKRUIS AAN). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.

2. Draai het toestel 180° om en markeer het punt A2.

Tussen A1 en A2 hebt u nu een horizontale referentie.

Wanneer het verschil tussen punt A2 en A3 groter is dan de

aangegeven tolerantie, nl. 0,5 mm / m, is een kalibratie nodig.

Neem hiervoor contact op met uw vakhandelaar of met de

serviceafdeling van UMAREX-LASERLINER.

4Handontvangermodus

Optioneel: Werken met de laserontvanger RX

Gebruik een laserontvanger RX (optioneel)

voor het nivelleren op grote afstanden of

in geval van niet meer zichtbare laserlijnen.

Schakel de lijnlaser voor werkzaamheden

met de laserontvanger in de handont-

vangermodus door lang op de toets 1 te

drukken. Nu pulseren de laserlijnen met

een hoge frequentie en de laserlijnen

worden donkerder. De laserontvanger

kan de laserlijnen dankzij het pulseren

registreren.

Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in

acht.

LASER LASER LASER LASER LASER

2,5 m

<2,5 mm = OK

Controleren van de horizontale lijn

Apparaat op ca. 5 meter van de wand opstellen,

en het laserkruis instellen, punt B aan de wand

markeren, laserkruis ca. 2,5 meter naar rechts

draaien en punt C markeren. Controleer nu of

de waterpaslijn van punt C op gelijke hoogte

ligt met punt B - met een tolerantie van max.

± 2,5 mm. Dezelfde controle kunt u tevens

naar links uitvoeren.

Controleren van de verticale lijn

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met on-

geveer 2 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat

instellen in de verticale positie en wanneer u de draad nadert, mag het verschil

niet meer zijn dan ± 2,5 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na

transport en wanneer de laser langere tijd is opgeborgen geweest.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen

voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de

Europese richtlijn voor oude elektrische en elektronische

apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info

Technische gegevens

Zelfnivelleerbereik ± 5°

Nauwkeurigheid ± 0,5 mm / m

Werkbereik (afhankelijk van

de hoeveelheid licht) 10 m

Lasergolengte

650 nm

Laserklasse 2 / < 1 mW

Stroomvoorziejning 2 x 1,5 V alkalibatterijen

(type AA, LR6)

Gebruiksduur 15 uur (alkalibatterijen)

Werktemperatuur 0°C ... +40°C

Opbergtemperatuur

-10°C ... +70°C

Afmetingen (B x H x D) 55 x 85 x 75 mm

Gewicht (incl. batterijen) 260 g

Technische veranderingen voorbehouden. 01.17

Autres manuels pour SmartCross-Laser

Table des matières

Langues :

Autres manuels LaserLiner Niveau laser

LaserLiner

LaserLiner SuperCross-Laser 2GP Manuel utilisateur

LaserLiner

LaserLiner SuperPlane-Laser 3D Manuel utilisateur

LaserLiner

LaserLiner BeamControl-Master Manuel utilisateur

LaserLiner

LaserLiner SuperSquare-Laser 2G Manuel utilisateur

LaserLiner

LaserLiner SuperCross-Laser SCL 3 Manuel utilisateur

LaserLiner

LaserLiner MasterCross-Laser 2 Manuel utilisateur

LaserLiner

LaserLiner PrecisionCross-Laser PCL 8 Manuel utilisateur

LaserLiner

LaserLiner AutoCross Laser ACL 2 Manuel utilisateur

LaserLiner

LaserLiner PowerCross-Laser 5G Manuel utilisateur

LaserLiner

LaserLiner 080.50 Manuel utilisateur

LaserLiner

LaserLiner SuperCross-Laser 2P Manuel utilisateur

LaserLiner

LaserLiner AutoCross Laser 2 Manuel utilisateur

LaserLiner

LaserLiner SmartCross-Laser Manuel utilisateur

LaserLiner

LaserLiner CombiCross-Laser 5 DLD Manuel utilisateur

LaserLiner

LaserLiner SuperPlane-Laser 3D Manuel utilisateur

LaserLiner

LaserLiner CompactCross-Laser Manuel utilisateur

LaserLiner

LaserLiner CompactCross-Laser Pro Manuel utilisateur

LaserLiner

LaserLiner X2-Laser Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 2 Plus Manuel utilisateur

LaserLiner

LaserLiner ThermoSpot Manuel utilisateur

LaserLiner

LaserLiner CenterBase 2 Manuel utilisateur

LaserLiner

LaserLiner SuperLine 3D Manuel utilisateur

LaserLiner

LaserLiner PowerPlane-Laser 3G Manuel utilisateur

LaserLiner

LaserLiner X3-Laser Manuel utilisateur

Manuels Niveau laser populaires d'autres marques

Nedo

Nedo ET-5 Manuel utilisateur

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Manuel utilisateur

Spectra

Spectra LL300N Manuel utilisateur

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Manuel utilisateur

Nedo

Nedo Crossliner 4 Manuel utilisateur

Lasertec

Lasertec FX360G Manuel utilisateur

Flex

Flex ALC 8 Manuel utilisateur

Black & Decker

Black & Decker LZR5 Manuel utilisateur

Johnson

Johnson 40-6692 Manuel utilisateur

Cocraft

Cocraft HL 20-SG Manuel utilisateur

Zircon

Zircon iLine Manuel utilisateur

HWH

HWH 310 SERIES Manuel utilisateur

Leica

Leica iCON robot 60 Manuel utilisateur

DeWalt

DeWalt DW082 Manuel utilisateur

imex

imex EL20 Manuel utilisateur

Fixturlaser

Fixturlaser NXA D I-0912 Manuel utilisateur

Wacker Neuson

Wacker Neuson PAL450 Manuel utilisateur

Metrica

Metrica 33806 Manuel utilisateur
