DigiLevel Pro 30/60/120

300

610

1220

Laser

650 nm

DigiLevel Pro 30/60/120

Pointlaser

650 nm

30 mm

Pointlaser

ON / OFF

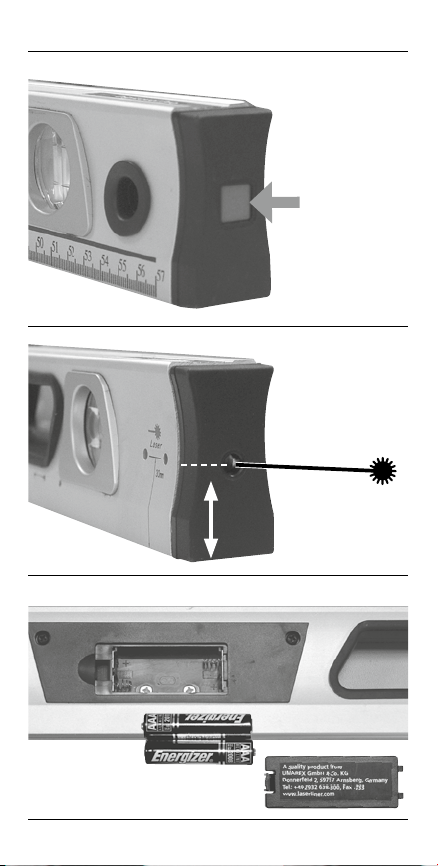

Batterien einlegen:

Batteriefach (17) auf der Rückseite des Gerätes öffnen und zwei neue

Batterien (Typ AAA/LR03) gemäß den Installationssymbolen einlegen.

Dabei auf korrekte Polarität achten. Das Symbol (10) zeigt den

Ladezustand der Batterien an.

Einschalten und Messen:

Der DigiLevel Pro kann Winkel kontinuierlich auf 360° vermessen.

• Schalten Sie das Gerät mit Taste (2) ein.

• Die aktuelle Betriebstemperatur in °C wird für ein paar Sekunden

angezeigt.

• Der Neigungswinkel erscheint in der Anzeige (8). Werden

Neigungen über Kopf gemessen, so passt sich die Anzeigerichtung

automatisch an.

• Zusätzlich wird mit dem Symbol (7) die momentane

Neigungsrichtung angezeigt.

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende

Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin

enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren

und bei Weitergabe der Lasereinrichtung mitzugeben.

Digitale Elektronik-Wasserwaage mit vertikaler und horizontaler

Winkelanzeige und PunktLaser (650 nm).

Allgemeine Sicherheitshinweise

• Achtung: Nicht in den direkten oder reektierten Strahl blicken.

•Den Laserstrahl nicht auf Personen richten.

•Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst

zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

• Betrachten Sie den Laserstrahl oder die Reektionen niemals mit opti-

schen Geräten (Lupe, Mikroskop, Fernglas, ...).

•Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

• Gut reektierende, spiegelnde oder glänzende Flächen sind während des

Betriebes von Lasereinrichtungen abzudecken.

•In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch

Absperrungen und Stellwände begrenzen und den Laserbereich durch

Warnbeschilderung kennzeichnen.

•Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

•Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von

Kindern.

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

Laserstrahlung!

Nicht in den Strahl blicken!

Laserklasse 2

< 1 mW · 650 nm

EN 60825-1:2014

DigiLevel Pro 30/60/120

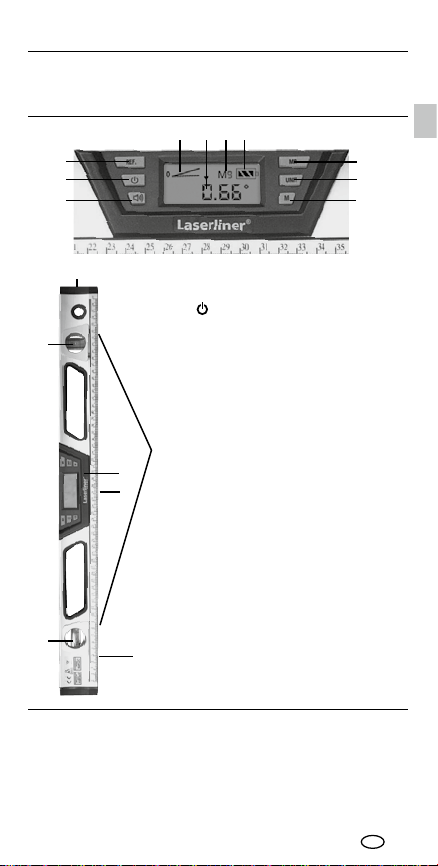

Tastatur

1. (REF) – Winkel-Referenzwert setzen

2. ( ) – AN- / AUS-Schalter

3. ( ))) ) – Akustischer Signalgeber ein/aus

4. (MR) – Speicherabruf / MEMORY RECALL

5. (UNIT) – Auswahl der Messeinheit

(°Grad / % / IN/FT)

6. (M) – Speicherfunktion / MEMORY

Display

7. Neigungsrichtung

8. Neigungswinkel

9. Aktuelle Speicherstelle (M1 – M9)

10. Batteriezustand

DigiLevel Pro 30/60/120

11. Vertikallibelle

12. Horizontallibelle

13. Magnete

14. Messäche

15. PunktLaser ON / OFF

16. Stativgewinde 1/4"

Rückseite

17. Batteriefach

Auswahl der Messeinheit:

• Mit Taste (5) wird die Messeinheit zwischen ° Grad, % und

IN/FT – Anzeige umgeschaltet.

Akustische Signalisierung:

• Mit Taste (3) wird der Signalgeber ein- / ausgeschaltet.

• Wenn der Neigungswinkel auf 0°, 45°, 90° oder dem letzten

Speicherwert steht, wird dies akustisch signalisiert.

HINWEIS: Wenn Sie mit einem geänderten Winkel-Referenzwert arbeiten,

wird der Signalgeber zu diesem neuen Referenzwert (0°, 45°, 90° Anzeige)

aktiviert.

97 108

Kalibrierung:

• (A) Die Messäche (14) vom Gerät auf einen geraden und markierten

Untergrund positionieren (siehe Abb. unten). Gerät einschalten (2) und

die REF-Taste (1) solange drücken bis CAL 1 blinkend erscheint.

Kurz danach erfolgt ein Signalton und es erscheint CAL 2.

(B) Jetzt die Wasserwaage um 180° horizontal drehen und exakt auf die

markierte Fläche setzen ( Umschlagmessung). Wieder die REF-Taste (1)

solange drücken bis CAL 2 blinkt. Der anschließende Signalton beendet

den Vorgang.

• Anschließender Test: Das Gerät ist richtig kalibriert, wenn es in beiden

Positionen (0° und 180°) die gleichen Messwerte anzeigt.

Speicherfunktionen:

• Mit der Speicherfunktion (6) können Sie den aktuellen Messwert im

internen Speicher ablegen. Dabei wird die aktuelle Speicherstelle

(M1 – M9) während des Speicherns angezeigt (9).

• Werden mehr als 9 Werte gespeichert, werden die alten Speicherstellen

überschrieben.

• Taste Speicherabruf (4) zeigt den letzten Speicherwert in der Anzeige

(8) an. Durch mehrfaches Drücken des Speicherabrufes (4) können alle

Speicherstellen (9) abgerufen werden.

• Drücken Sie die Speicherfunktion (6), um wieder in den normalen

Messmodus zu gelangen.

Ändern des Winkel-Referenzwertes:

• Mit Taste (1) können Neigungen übertragen werden. Dazu Gerät auf die

gewünschte Neigung anlegen und die Taste (1) drücken.

Anschließend wechselt die Anzeige auf “0,0°” und der gewünschte

Referenzwinkel ist gesetzt. Jetzt kann die Neigung auf andere Gegenstände

übertragen werden.

WICHTIG: Nachdem alle Neigungen übertragen sind, den neuen

Winkel-Referenzwert wieder deaktivieren. Dazu das Gerät ausschalten –

die Taste (2) mind. 3 Sek. lang drücken. Erst dann stellt sich der

Winkel-Referenzwert wieder zur Messäche (14) ein.

(A)

(B)

0°

180°

DigiLevel Pro 30/60/120

Genauigkeit

elektronische Messung

± 0,05° bei 0° … 1°

± 0,1° bei 90°

± 0,2° bei 1° … 89°

Anzeigengenauigkeit 0°- 1° 2 Dezimalstellen

Anzeigengenauigkeit 1°-90° 1 Dezimalstelle

Libellengenauigkeit ± 0,5 mm/m

Laserklasse 2 < 1 mW (EN 60825-1:2014)

Laserwellenlänge 650 nm

Arbeitstemperatur 0°C ... 40°C (32°F ... 104°F)

Lagertemperatur -20°C ... 65°C

Stromversorgung 2 x 1,5V (Typ AAA/LR03)

Abmessungen 30 60 x 33 x 300 mm

Abmessungen 60 60 x 33 x 610 mm

Abmessungen 120 60 x 33 x 1220 mm

Gewicht 30/60/120 0,4 / 0,8 / 1,2 kg

Artikel-Nr. 30/60/120 081.212A/081.210A/081.216A

Technische Änderungen vorbehalten 07.2016

Technische Daten

Ausschalten:

• Zum Ausschalten des Gerätes die Taste (2) mind. 3 Sek. lang drücken.

Im Ruhezustand schaltet sich das Gerät automatisch aus.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den

freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Wasserwaagenfunktion:

• Mit den Vertikal- und Horizontallibellen (11, 12) wird die Ausrichtung zur

Messäche (14) angezeigt.

• Benutzen Sie die Libellen für optimale Ausrichtung in horizontaler und

vertikaler Richtung, die elektronische Neigungswinkel-Anzeige für

beliebige Winkel.

• Mit den Magneten (13) können Sie den DigiLevel Pro auf magnetischen

Flächen befestigen.

Inserting batteries:

Open the battery compartment (17) on the rear of the DigiLevel and

insert two new batteries (type AAA/LR03) in the manner indicated

by the installation symbols. Ensure correct polarity. The symbol (10)

indicates the level of battery charge.

Switching on and measuring:

The DigiLevel Pro can measure angles continuously to 360°.

• Switch the DigiLevel Pro on using the on/off switch (2).

• The current operating temperature in °C is shown for a few seconds.

• The slope angle is shown in the display (8). If slopes are measured

overhead, the direction of display adjusts automatically.

• The current slope direction is also shown by the symbol (7).

Digital electronic spirit level with vertical and horizontal angle

display and point laser (650 nm).

General safety instructions

• Attention: Do not look into the direct or reected beam.

• Do not point the laser beam towards persons.

• If a person‘s eyes are exposed to class 2 laser radiation, they should shut

their eyes and immediately move away from the beam.

• Under no circumstances should optical instruments (magnifying glass,

microscope, binoculars) be used to look at the laser beam or reections.

• Do not use the laser at eye level (1.40 ... 1.90 m)

• Reective, specular or shiny surfaces must be covered whilst laser

devices are in operation.

• In public areas shield off the laser beam with barriers and partitions

wherever possible and identify the laser area with warning signs.

• Tampering with (making changes to) the laser device is not permitted.

• This device is not a toy - keep out of the reach of children.

• The device must only be used in accordance with its intended purpose

and within the scope of the specications.

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mw · 650 nm

EN 60825-1:2014

Read the operating instructions and the enclosed brochure

„Guarantee and additional notices“ completely. Follow the

instructions they contain. This document must be kept in

a safe place and if the laser device is passed on, this document

must be passed on with it.

DigiLevel Pro 30/60/120

Keypad

1. (REF) – Angle reference value setting

2. ( ) – ON / OFF switch

3. ( ))) ) – Acoustic signal on/off

4. (MR) – Memory retrieval

5. (UNIT) – Unit of measurement selection

(° degrees / % / IN/FT)

6. (M) – MEMORY function

Display

7. Slope direction

8. Slope angle

9. Current memory position (M1 – M9)

10. Battery charge

DigiLevel Pro 30/60/120

11. Vertical vial

12. Horizontal vial

13. Magnets

14. Measuring surface

15. Point laser ON / OFF

16. Tripod threads, 1/4"

Rear

17 . Battery compartment

Selection of unit of measurement:

• Button (5) allows the desired unit of measurement to be selected

(° degrees, %, IN/FT)

Acoustic signal:

• The acoustic signal can be switched on or off with button (3).

• When the angle of slope stands at 0°, 45°, 90° or the most recently

stored value, this is indicated by an acoustic signal.

NOTE: When working with a changed angle reference value,

the acoustic signal is activated on reaching the new reference value

(0°, 45°, 90° display).

97 108

Memory functions:

• With the memory function (6), the current measurement result can be

saved in the internal memory, whereby the current memory position

(M1 - M9) is displayed during the saving process (9).

• If more than 9 results are saved, the old ones are overwritten.

• The memory retrieval button (4) can be pressed to show the most

recently saved result in the display (8). By repeatingly pressing the

memory retrieval button (4), all the stored results (9) can be retrieved.

• Return to normal (6)

Calibration:

• (A) Place the unit with its measuring edge (14) down on a straight sur-

face and mark the positions of the unit‘s ends on the underlying surface

(see Fig. below). Switch the unit on (2) and press the REF button (1) until

CAL 1 starts blinking. Shortly thereafter an acoustic signal will sound and

CAL 2 will appear in the display. Now turn the unit around horizontally

(end-for-end) by 180° (B) such that its ends are positioned opposite

where they previously were but again exactly at the underlying surface

marks (reverse measurement). Again press the REF button (1) until CAL 2

blinks. The subsequent acoustic signal concludes the process.

• Follow-up test: The unit is properly calibrated when it displays the same

measurement value, i.e. the underlying surface‘s deviation from absolute

level, in both positions (0° and 180°).

(A)

(B)

0°

180°

Changing the angle reference value:

• With button (1), it is possible to transfer angles elsewhere. To do so,

set the device to the desired slope and press button (1). The display

will then change to “0.0”, and the desired reference angle is now set.

The slope can now be transferred to other objects.

IMPORTANT: When all the slopes have been transferred, make sure

to deactivate the new angle reference value. To do this, switch off

the device by pressing the on/off switch (2) for at least 3 secs. Only

then will the value be reset itself to the measuring surface (14).

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels LaserLiner Niveau laser

LaserLiner

LaserLiner SmartVision-Laser Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 7C PowerBright Manuel utilisateur

LaserLiner

LaserLiner PCL 6P RX Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser 2C PowerBright Manuel utilisateur

LaserLiner

LaserLiner CompactPlane-Laser 3G Pro Manuel utilisateur

LaserLiner

LaserLiner SmartLine-Laser G360 Manuel utilisateur

LaserLiner

LaserLiner Greenline-Laser 1 Pro Manuel utilisateur

LaserLiner

LaserLiner LaserCube Manuel utilisateur

LaserLiner

LaserLiner AutoCross-Laser ACL 4P RX Manuel utilisateur

LaserLiner

LaserLiner SensoLite 310 Manuel utilisateur

LaserLiner

LaserLiner SuperPlane-Laser 3D Manuel utilisateur

LaserLiner

LaserLiner DigiLevel Laser Manuel utilisateur

LaserLiner

LaserLiner SuperLine-Laser 360 Manuel utilisateur

LaserLiner

LaserLiner SuperCross-Laser SCL 3 Manuel utilisateur

LaserLiner

LaserLiner PrecisionCross-Laser PCL 8 Manuel utilisateur

LaserLiner

LaserLiner MasterLevel Compact Plus Manuel utilisateur

LaserLiner

LaserLiner SmartCross-Laser Manuel utilisateur

LaserLiner

LaserLiner BeamControl-Master Manuel utilisateur

LaserLiner

LaserLiner SuperSquare-Laser Manuel utilisateur

LaserLiner

LaserLiner CompactCross-Laser Pro Manuel utilisateur

LaserLiner

LaserLiner SuperCross-Laser 2P Manuel utilisateur

LaserLiner

LaserLiner DigiLevel Pro 120 Manuel utilisateur

LaserLiner

LaserLiner SuperPlane-Laser 3D Manuel utilisateur

LaserLiner

LaserLiner Revolution Manuel utilisateur

Manuels Niveau laser populaires d'autres marques

Nedo

Nedo ET-5 Manuel utilisateur

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Manuel utilisateur

Spectra

Spectra LL300N Manuel utilisateur

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Manuel utilisateur

Nedo

Nedo Crossliner 4 Manuel utilisateur

Lasertec

Lasertec FX360G Manuel utilisateur

Flex

Flex ALC 8 Manuel utilisateur

Black & Decker

Black & Decker LZR5 Manuel utilisateur

Johnson

Johnson 40-6692 Manuel utilisateur

Cocraft

Cocraft HL 20-SG Manuel utilisateur

Zircon

Zircon iLine Manuel utilisateur

HWH

HWH 310 SERIES Manuel utilisateur

Leica

Leica iCON robot 60 Manuel utilisateur

DeWalt

DeWalt DW082 Manuel utilisateur

imex

imex EL20 Manuel utilisateur

Fixturlaser

Fixturlaser NXA D I-0912 Manuel utilisateur

Wacker Neuson

Wacker Neuson PAL450 Manuel utilisateur

Metrica

Metrica 33806 Manuel utilisateur
