LaserLiner Flexi3D-Camera Manuel utilisateur
Flexi3D-Camera
DE
02
GB
06
NL
10
DK
14
FR
18
ES
22
IT
26
PL
30
FI
34
PT
38
SE
42
NO
46
TR
50
RU
54
UA
58
CZ
62
EE
66
LV
70
LT
74
RO
78
BG
82
GR
86
Manual_Flexi3D-Camera_Rev.0813_A6.indd 1 14.08.13 14:42
02
DE
5
3
1
2
6
7
4
Funktion / Verwendung
Die Flexi3D-Camera ist eine Mikrokamera zum Anschluss an die Basiseinheit
VideoControl-Master. Durch den kleinen Kamerakopf und die verdrehbare
Kabelbasis mit Winkelskala eignet sich die Flexi3D-Camera für Inspektionen
von Front- und Seitenbereichen. Zusammen mit der Basiseinheit werden
farbige Videobilder an das LCD zur Überprüfung schwer zugänglicher Stellen
wie z.B. in Hohlräumen, Schächten, im Mauerwerk oder KFZ gesendet.
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlagen gut aufbewahren.
!
Anschluss an die Basiseinheit
VideoControl-Master
Winkelskala
Knopf zur Arretierung
des Kamerakopfes
Rad zur Kameraausrichtung
Kamerakopf mit
4 Hochleistungs-LED‘s
Schubkabel
Steuerkabel
1
2
3
4
5
6
7
Manual_Flexi3D-Camera_Rev.0813_A6.indd 02 14.08.13 14:42
Flexi3D-Camera
03
DE
1
2
3
2,5 - 9 cm
< 2,5 cm > 9 cm
12
Ausrichtung des Kamerakopfes
Mit dem Rad zur Kamera-
ausrichtung (4) lässt sich
der Kamerakopf stufenlos
in zwei Richtungen bewegen
(Abb. 1). Zusätzlich lässt
sich die Kabelbasis drehen
(Abb 2).
Kamerakopf arretieren
Der Kamerakopf kann durch Drehen des Knopfes (3)
Öxiert werden.
Schärfentiefebereich
Die Flexi3D-Camera liefert im Bereich von 2,5 - 9 cm vor dem Kamerakopf
scharfe Bilder.
Objekte die weit außerhalb dieses Bereichs liegen können unscharf erscheinen.
Um Beschädigungen des Kamerakopfes
zu vermeiden, muss die Arretierung bei
Bewegen des Schubkabels gelöst sein.
!
Manual_Flexi3D-Camera_Rev.0813_A6.indd 03 14.08.13 14:42
04
DE
4
12

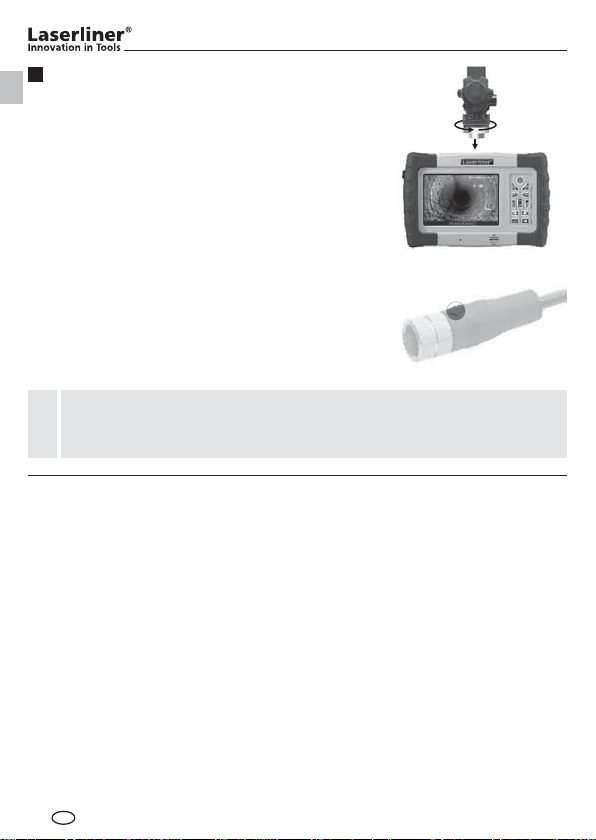

Anschluss an VideoControl-Master
Direkter Anschluss
Anschluss mit Steuerkabel
Die Flexi3D-Camera kann direkt an die Basiseinheit
VideoControl-Master angeschlossen werden, siehe
Abbildung rechts. Achten Sie dabei darauf, dass die
Kontaktstifte korrekt positioniert sind.
Zur Verlängerung bzw. zum ×exibleren Arbeiten nutzen
Sie das beiliegende Steuerkabel. Achten Sie beim Ver-
schrauben des Steuerkabels an die Flexi3D-Camera
und die Basiseinheit VideoControl-Master darauf,
dass der Pfeil auf dem Anschlussstecker auf die Nut
des jeweiligen Gerätes zeigt.
Hinweise zur Benutzung
• Es ist unbedingt darauf zu achten, dass die Flexi3D-Camera nicht in Kontakt
mit Chemikalien, Strom, beweglichen oder heißen Gegenständen kommt.
Dies kann zur Beschädigung des Gerätes und auch zu schweren Ver-
letzungen des Bedieners führen.
• Der Kamerakopf ist nicht säurebeständig oder feuerfest.
• Die Flexi3D-Camera darf nicht für medizinische Untersuchungen /
Personenuntersuchung verwendet werden.
• Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung
geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer
auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit
und Sicherung gegen Wiedereinschalten muss durch geeignete
Maßnahmen gewährleistet sein.
• Reinigen Sie das Schubkabel vor dem Einlegen in den Koffer mit einem
feuchten Tuch.
• Die Kamera darf nicht mit aufgerolltem Schubkabel betriebenƁwerden.
Die empfindlichen Kontaktstifte des Steckers passen nur in dieser
Position in die entsprechende Buchse und können bei falscher
Positionierung und starker Kraftanwendung beschädigt werden.
!
Manual_Flexi3D-Camera_Rev.0813_A6.indd 04 14.08.13 14:42
Flexi3D-Camera
05
DE
Technische Daten Technische Änderungen vorbehalten. 08.13.
Kameratyp CMOS Bildsensor
Kamerakopf ø 5,5 mm, wasserbeständig
Schutzklasse IP 67 (Tauchtiefe 1m, 30 Min.)
Auflösung Kamera 640 x 480 Pixel
Sichtfeld 65°
Schärfentiefebereich 2,5 ... 9 cm
Kabeldurchmesser 5,5 mm
Kabellänge 1 m / 2 m
minimaler Biegeradius 70 mm
Arbeitstemperatur -10 … 60°C
Lagertemperatur -20 … 70°C
Gewicht 0,48 kg (1 m) / 0,56 kg (2 m)
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Manual_Flexi3D-Camera_Rev.0813_A6.indd 05 14.08.13 14:42
06
5
3
1
2
6
7
4
GB
Function / Application
The Flexi3D-Camera is a micro camera which can be connected to the Video-
Control-Master base unit. Thanks to the small camera head and the twistable
cable base with angle scale, the Flexi3D-Camera is ideal for the inspection of
front and side areas. Working with a base unit, colour video images are sent
to the LCD for inspecting all places that are difÖcult to access such as cavities,
air shafts, in masonry or motor vehicles.
Read the operating instructions and the enclosed brochure „Guarantee
and additional notices“ completely. Follow the instructions they
contain. Safely keep these documents for future reference.
!
Connection to the base unit
VideoControl-Master
Angle scale
Knob for locking
the camera head
Wheel for adjusting the camera
Camera head with
4 high-power LEDs
Push rod
Control cable
1
2
3
4
5
6
7
Manual_Flexi3D-Camera_Rev.0813_A6.indd 06 14.08.13 14:42
Flexi3D-Camera
07
1
2
3
2,5 - 9 cm
< 2,5 cm > 9 cm
12
GB
Adjusting the camera head
Using the camera adjustment
wheel (4), the camera head
can be moved steplessly in
two directions (Fig. 1). The
cable base can be turned
as well (Fig. 2).
Lock camera head
The camera head can be locked by turning the
knob (3).
Focal depth
The Flexi3D-Camera delivers sharp images in a range between 2,5 and 9 cm
from the camera head.
Objects well beyond the focus range may appear blurred.
In order to avoid damage to the camera
head, the lock must be disengaged when
moving the push rod.
!
Manual_Flexi3D-Camera_Rev.0813_A6.indd 07 14.08.13 14:42
08
4
12
GB
Connection to VideoControl-Master
Direct connection
Connection with control cable
The Flexi3D-Camera can be connected directly to the
base unit VideoControl-Master. See image on right.
Ensure that all contact pins are positioned correctly.
Use the supplied control cable as an extension or
to work more ×exibly. When screwing the control
cable to the Flexi3D-Camera and the VideoControl-
Master base unit on top, ensure that the arrow on
the connector plug points toward the groove of the
respective device.
Instructions for use
• It is absolutely vital to ensure that the Flexi3D-Camera does not come into
contact with chemicals, current, moving or hot objects. This can damage
the device and put its user at risk of serious injury.
• The camera head is not acid-resistant or Öreproof.
• The Flexi3D-Camera must not be used for medical examinations / examining
people.
• The unit is not suitable for taking measurements close to dangerous voltages.
Therefore always make sure that conductive parts are at zero potential when
carrying out measurements in the vicinity of electrical systems. Safe isolation
from the power supply and precautions to prevent systems being switched on
again must be ensured by implementing suitable measures.
• Clean the push rod with a damp cloth before placing it in the case.
• The camera must not be operated when the push rod is rolled up.
The sensitive contact pins of the connector only fit into the socket in
this position and can be damaged if not positioned correctly or used
too forcefully.
!
Manual_Flexi3D-Camera_Rev.0813_A6.indd 08 14.08.13 14:42
Flexi3D-Camera
09
GB
Technical data Subject to technical alterations. 08.13.
Type of camera CMOS image sensor
Camera head ø 5,5 mm, water-resistant
Protection class IP 67 (immersion depth 1m, 30 min.)
Camera resolution 640 x 480
pixels
Field of vision 65°
Focal depth 2,5 ... 9 cm
Cable diameter 5,5 mm
Cable length 1 m / 2 m
Minimum bending radius 70 mm
Operating temperature -10 … 60°C
Storage temperature -20 … 70°C
Weight
0,48 kg (1 m) / 0,56 kg (2 m)
EU directives and disposal
This device complies with all necessary standards
for the free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European Directive
on waste electrical and electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info
Manual_Flexi3D-Camera_Rev.0813_A6.indd 09 14.08.13 14:42
10
5
3
1
2
6
7
4
NL
Functie / toepassing
De Flexi3D-Camera is een microcamera voor de aansluiting op de basiseenheid
VideoControl-Master. Dankzij de kleine camerakop en de verdraaibare kabel-
basis met hoekschaal is de Flexi3D-Camera geschikt voor inspecties van voor
en opzij. In combinatie met de basiseenheid worden gekleurde videobeelden
naar het lcd gestuurd ter controle van moeilijk toegankelijke plaatsen zoals
bijv. holle ruimten en schachten in het muurwerk of de auto.
Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie-
en aanvullende aanwijzingen‘ volledig door. Volg de daarin beschreven
aanwijzingen op. Bewaar deze documentatie goed.
!
Aansluiting op de basiseenheid
VideoControl-Master
Hoekschaal
Knop voor de vergrendeling van
de camerakop
Wiel voor de uitlijning
van de camera
Camerakop met
4 hoogrendements-leds
Schuifkabel
Stuurkabel
1
2
3
4
5
6
7
Manual_Flexi3D-Camera_Rev.0813_A6.indd 10 14.08.13 14:42
Table des matières
Langues :
Autres manuels LaserLiner Instrument analytique
LaserLiner
LaserLiner VideoScope Plus Manuel utilisateur
LaserLiner
LaserLiner PipeControlStation-Camera Manuel utilisateur
LaserLiner
LaserLiner VideoInspector 3D Manuel utilisateur
LaserLiner
LaserLiner DistanceMaster Compact Manuel utilisateur
LaserLiner
LaserLiner VideoScope Micro Manuel utilisateur
LaserLiner
LaserLiner MeterMaster Plus Manuel utilisateur
LaserLiner
LaserLiner PipeControl-LevelFlex-Camera Manuel utilisateur
LaserLiner
LaserLiner VideoScope Manuel utilisateur
LaserLiner
LaserLiner VideoScope XL Manuel utilisateur
LaserLiner
LaserLiner HD MicroCamera Manuel utilisateur
LaserLiner
LaserLiner PipeControlMobile-Camera Manuel utilisateur
LaserLiner
LaserLiner DistanceMaster Pocket Pro Manuel utilisateur
LaserLiner
LaserLiner HD DuoCamera Manuel utilisateur
LaserLiner
LaserLiner LaserRange-Master T2 Manuel utilisateur
LaserLiner
LaserLiner DuoView Camera Manuel utilisateur
LaserLiner
LaserLiner VideoFlex G3 Manuel utilisateur
LaserLiner
LaserLiner LaserRange-Master T2 Manuel utilisateur
LaserLiner
LaserLiner DistanceMaster Compact Pro Manuel utilisateur
LaserLiner
LaserLiner VideoFlex SD Manuel utilisateur
LaserLiner
LaserLiner VideoScope Manuel utilisateur
Manuels Instrument analytique populaires d'autres marques
EXTOL PREMIUM
EXTOL PREMIUM 8820043 Instructions d'installation et d'utilisation
RIDGID
RIDGID SeeSnake Compact Manuel utilisateur
Teledyne
Teledyne 3000PA Manuel utilisateur
YDLIDAR
YDLIDAR TIA Manuel utilisateur
Olympus
Olympus IPLEX FX Series Manuel utilisateur
Bosch
Bosch GLM 50 C Professional Manuel utilisateur
