LaserLiner PipeControl-LevelFlex-Camera Manuel utilisateur

PipeControl-LevelFlex-Camera

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatz-

hinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren

und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Die PipeControl-LevelFlex-Camera ist eine Kameraeinheit mit integrierter Selbstnivellierung zum Anschluss an

die Basiseinheit VideoControl-Master. Die aufstellbare Drehspindel mit 30m-Kabellänge erlaubt Inspektionen

auf lange Distanzen. Zusammen mit der Basiseinheit werden farbige Videobilder an das LCD zur Überprü-

fung schwer zugänglicher Stellen wie z.B. in Hohlräumen, Schächten, im Mauerwerk oder im Heizungs- und

Lüftungsbau gesendet.

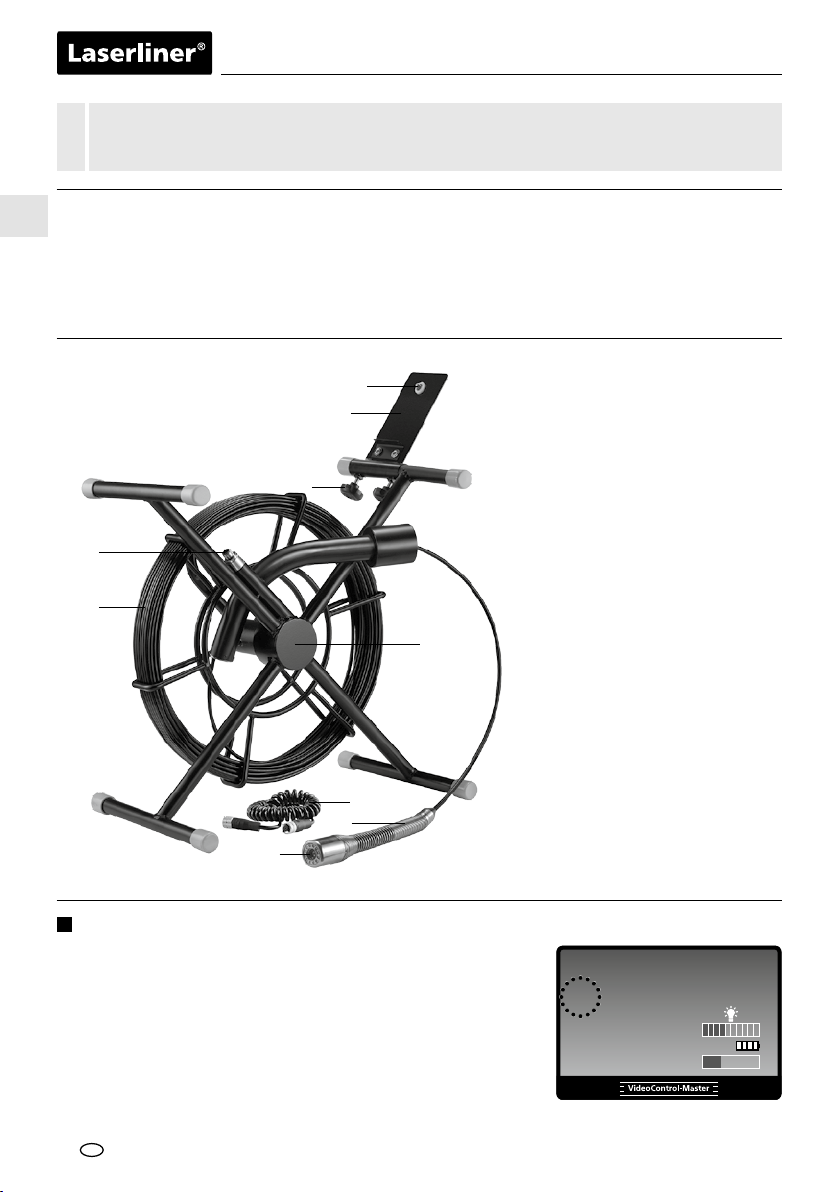

Befestigungsschraube

für VideoControl-Master

Halterung für

VideoControl-Master

Feststellschrauben

Anschluss für Steuerkabel

glasfaserverstärktes

Schubkabel, 30 m

exible Spiralfeder

Kamerakopf

mit 12 Hochleistungs-LED‘s

Steuerkabel

integrierter Meterzähler

Meterzähler

Die PipeControl-LevelFlex-Camera verfügt über einen integrierten

Meterzähler. Die abgespulte Meterzahl wird im Display der Basis-

einheit VideoControl-Master angezeigt (siehe Abbildung). Mittels

der Basiseinheit können Einstellung vorgenommen werden,

siehe hierzu: VideoControl-Master, Abschnitt 8.6 Meterzähler.

2012/01/05 12:50:28

CAMERA

0 cm X 1.0

PipeControl-LevelFlex-Camera

1.1

Menü

Auto Aus

Eingangsquelle

Meterzähler

Videoausgang

Alles löschen

Meterzähler

Reset

Einheit

Aktivieren / Deaktivieren

Funktionen Meterzähler

Reset:

Messung löschen

Einheit:

Messeinheit umstellen

(cm / inch)

Aktivieren / Deaktivieren:

Meterzähler ein-/ausschalten

Die empfindlichen Kontaktstifte des Steckers passen nur in dieser Position in die entsprechende

Buchse und können bei falscher Positionierung und starker Kraftanwendung beschädigt werden.

5 - 60 cm

< 5 cm > 60 cm

Objekte die weit außerhalb dieses Bereichs liegen, können unscharf erscheinen.

Schärfentiefebereich

Die PipeControl-LevelFlex-Camera liefert im Bereich von 5 - 60 cm vor dem Kamerakopf scharfe Bilder.

Anschluss Steuerkabel

Achten Sie beim Verschrauben des Steuerkabels an die PipeControl-

LevelFlex-Camera und die Basiseinheit VideoControl-Master darauf,

dass der Pfeil auf dem Anschlussstecker auf die Nut des jeweiligen

Gerätes zeigt.

Die empfindlichen Kontaktstifte des Steckers passen nur in dieser Position in die entsprechende

Buchse und können bei falscher Positionierung und starker Kraftanwendung beschädigt werden.

часа

4Schubkabel einrollen

Um das Schubkabel sauber aufzurollen,

schieben Sie das Kabel in die Haspel.

Das Kabel sollte nicht durch Drehen der Haspel aufgerollt werden.

Hinweise zur Benutzung

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.

• Es ist unbedingt darauf zu achten, dass die PipeControl-LevelFlex-Camera nicht in Kontakt mit

Chemikalien, Strom, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung

des Gerätes und auch zu schweren Verletzungen des Bedieners führen.

• Der Kamerakopf ist nicht säurebestänidg oder feuerfest.

• Das Gerät nicht in Umgebungen mit explosiven Gasen oder Dämpfen in Gebrauch nehmen.

• Die PipeControl-LevelFlex-Camera darf nicht für medizinische Untersuchungen/Personenuntersuchung

verwendet werden.

• Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei

Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten.

Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen

gewährleistet sein.

• Reinigen Sie das Schubkabel vor dem Aufrollen mit einem feuchten Lappen.

• Beim Reinigen der Spindel die Steckanschlüsse mit dem Kabel möglichst verbunden lassen.

• Um das Schubkabel sauber aufzurollen, schieben Sie das Kabel in die Haspel. Das Kabel sollte nicht

durch Drehen der Haspel aufgerollt werden.

PipeControl-LevelFlex-Camera

Technische Daten

Technische Änderungen vorbehalten. 06.16.

Kameratyp CMOS Bildsensor

Kamerakopf ø 31 mm, wasserbeständig

Schutzklasse IP 68 (Tauchtiefe 20 m, 1h)

Auflösung Kamera 640 x 480 Pixel

Sichtfeld 71°

Schärfentiefebereich 5 ... 60 cm

LED-Beleuchtung Risikogruppe 0 (Freie Gruppe) gemäß EN 62471

Spindel-Durchmesser 39 cm

Kabeldurchmesser 5,8 mm

Kabellänge 30 m

minimaler Biegeradius 70 mm

Genauigkeit Meterzähler ±2 cm

Arbeitstemperatur -10 … 60°C

Lagertemperatur -20 … 70°C

Gewicht (ohne Zubehör) 4,7 kg

Abmessungen (B x H x T) 435 mm x 410 mm x 256 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr

innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie

für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

Read the operating instructions and the enclosed brochure „Guarantee and additional notices“

completely. Follow the instructions they contain. This document must be kept in a safe place and

passed on together with the device.

Function / Application

The PipeControl-Level/Flex camera is a camera unit with integrated self-levelling that can be connected to

the VideoControl-Master base unit. The stand-up reel with a cable length of 30 m allows for inspections

over great distances. Working with the base unit, colour video images are sent to the LCD for inspecting

all places that are difcult to access such as cavities, air shafts, in masonry or in heating and ventilation.

Fastening screw for

VideoControl-Master

Holder for

VideoControl-Master

Locking screws

Connection for control cable

Glass-bre reinforced

push rod, 30 m

Flexible coil spring

Camera head with

12 high-power LEDs

Control cable

Integrated metre counter

1Length measure

The PipeControl-LevelFlex-Camera features an integrated metre

counter. The reeled off number of metres appears on the display

of the VideoControl-Master (see image). Settings can be changed

by means of the base unit. For more information, see:

VideoControl-Master, Section 8.6 Length measure.

2012/01/05 12:50:28

CAMERA

0 cm X 1.0

PipeControl-LevelFlex-Camera

1.1

Auto power off

Input source

Length measure

Video output

Delete all

Length measure

Reset

Unit

Disable / Enable

Metre counter functions

Reset:

Delete measurement

Unit:

Switch unit of measure

(cm / inch)

Activate / deactivate:

Switch metre counter on/off

The sensitive contact pins of the connector only fit into the socket in this position and can be

damaged if not positioned correctly or used too forcefully.

5 - 60 cm

< 5 cm > 60 cm

Objects well beyond the focus range may appear blurred.

Focal depth

The PipeControl-LevelFlex-Camera delivers sharp images in a range between 5 and 60 cm from

the camera head.

Connection for control cable

When screwing the control cable to the PipeControl-LevelFlex-Camera

and the VideoControl-Master base unit on top, ensure that the

arrow on the connector plug points toward the groove of the

respective device.

4Roll up push rod

To roll up the push rod properly,

push the cable into the reel.

The cable should not be rolled up by turning the reel.

Instructions for use

• The device must only be used in accordance with its intended purpose and within the scope

of the specifications.

• It is absolutely vital to ensure that the PipeControl-LevelFlex-Camera does not come into contact with

chemicals, current, moving or hot objects. This can damage the device and put its user at risk of

serious injury.

• The camera head is not acid-resistant or fireproof.

• Do not use the device in environments containing explosive gases or vapours.

• The PipeControl-LevelFlex-Camera must not be used for medical examinations/examining people.

• The unit is not suitable for taking measurements close to dangerous voltages. Therefore always make

sure that conductive parts are at zero potential when carrying out measurements in the vicinity of

electrical systems. Safe isolation from the power supply and precautions to prevent systems being

switched on again must be ensured by implementing suitable measures.

• Clean the push rod with a damp cloth before rolling it up.

• Wherever possible leave the plug connections connected to the cable when cleaning the spindle.

• To roll up the push rod properly, push the cable into the reel. The cable should not be rolled up by

turning the reel.

PipeControl-LevelFlex-Camera

Technical data

Subject to technical alterations. 06.16.

Type of camera CMOS image sensor

Camera head ø 31 mm, water-resistant

Protection class IP 68 (immersion depth 20m, 1h)

Camera resolution 640 x 480

pixels

Field of vision 71°

Focal depth 5 ... 60 cm

LED lighting Risk group 0 (Exempt group) in accordance with EN 62471

Reel diameter 39 cm

Cable diameter 5,8 mm

Cable length 30 m

Minimum bending radius 70 mm

Metre counter accuracy ±2 cm

Operating temperature -10 … 60°C

Storage temperature -20 … 70°C

Weight

(without accessories) 4,7 kg

Dimensions (W x H x D) 435 mm x 410 mm x 256 mm

EU directives and disposal

This device complies with all necessary standards for the free movement

of goods within the EU.

This product is an electric device and must be collected separately for disposal

according to the European Directive on waste electrical and electronic equipment.

Further safety and supplementary notices at:

www.laserliner.com/info

Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘

volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze

door als u het apparaat doorgeeft.

Functie / toepassing

De PipeControl-LevelFlex-Camera is een camera-eenheid met geïntegreerde zelfnivellering voor de

aansluiting op de basiseenheid VideoControl-Master. De neerzetbare draaispil met 30 m kabel maakt

inspecties over een lange afstand mogelijk. Als de camera samen met een basiseenheid wordt gebruikt,

worden gekleurde videobeelden naar het lcd gestuurd ter controle van moeilijk toegankelijke plaatsen

zoals bijv. holle ruimten en schachten in het muurwerk of in de verwarmings- en ventilatiebouw.

Bevestigingsschroef voor

VideoControl-Master

Houder voor

VideoControl-Master

Vastzetschroeven

Aansluiting voor stuurkabel

Glasvezelversterkte

schuifkabel, 30 m

Flexibele spiraalveer

Camerakop met

12 hoogrendements-leds

Stuurkabel

Geïntegreerde meterteller

Lengte te meten

De PipeControl-LevelFlex-Camera beschikt over een geïntegreerde

meterteller. Het afgerolde aantal meters wordt op het display van

de basiseenheid VideoControl-Master weergegeven (zie afbeelding).

Via de basiseenheid kunnen instellingen worden uitgevoerd,

zie hiervoor: VideoControl-Master, punt 8.6 Lengte te meten.

2012/01/05 12:50:28

CAMERA

0 cm X 1.0

Table des matières

Langues :

Autres manuels LaserLiner Instrument analytique

LaserLiner

LaserLiner PipeControlStation-Camera Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Compact Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster 60 Manuel utilisateur

LaserLiner

LaserLiner RollMaster Express Manuel utilisateur

LaserLiner

LaserLiner VideoScope XXL Manuel utilisateur

LaserLiner

LaserLiner VideoPocket HD Manuel utilisateur

LaserLiner

LaserLiner VideoFlex G3 Manuel utilisateur

LaserLiner

LaserLiner VideoScope XL Manuel utilisateur

LaserLiner

LaserLiner VideoFlex G3 Manuel utilisateur

LaserLiner

LaserLiner ArcView Camera Manuel utilisateur

LaserLiner

LaserLiner MaxView Camera Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Compact Plus Manuel utilisateur

LaserLiner

LaserLiner PipeControlMobile-Camera Manuel utilisateur

LaserLiner

LaserLiner DuoView Camera Manuel utilisateur

LaserLiner

LaserLiner PipeControlMobile-Camera Manuel utilisateur

LaserLiner

LaserLiner VideoInspector 3D Manuel utilisateur

LaserLiner

LaserLiner VideoControl-Master Manuel utilisateur

LaserLiner

LaserLiner FixView Camera Manuel utilisateur

LaserLiner

LaserLiner Flexi3D-Camera Manuel utilisateur

LaserLiner

LaserLiner Flexi-Camera Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Compact Plus Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master T2 Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master T2 Manuel utilisateur

LaserLiner

LaserLiner VideoScope Plus Manuel utilisateur

Manuels Instrument analytique populaires d'autres marques

Cocraft

Cocraft NLT04 Manuel utilisateur

M&C

M&C GENTWO PMA1000 Manuel utilisateur

MICRO-EPSILON

MICRO-EPSILON optoncdt 1700 Manuel utilisateur

CONDTROL

CONDTROL XP4 PRO Manuel utilisateur

Extech Instruments

Extech Instruments BR200 Manuel utilisateur

Dewetron

Dewetron DEWE-30-16 Manuel du produit

EXTOL PREMIUM

EXTOL PREMIUM 8820043 Instructions d'installation et d'utilisation

RIDGID

RIDGID SeeSnake Compact Manuel utilisateur

Teledyne

Teledyne 3000PA Manuel utilisateur

YDLIDAR

YDLIDAR TIA Manuel utilisateur

Olympus

Olympus IPLEX FX Series Manuel utilisateur

Bosch

Bosch GLM 50 C Professional Manuel utilisateur

Reflecta

Reflecta DigiEndoscope Manuel utilisateur

Chinavision

Chinavision CVACZ-G696 Instructions de montage

Fuji Electric

Fuji Electric ZKMA Manuel utilisateur

Teledyne

Teledyne 3300TA Manuel utilisateur

VOLTCRAFT

VOLTCRAFT IC-100HD Manuel utilisateur

RIDGID

RIDGID micro CA-25 Manuel utilisateur
