LaserLiner DistanceMaster Compact Manuel utilisateur

DistanceMaster Compact

Laser

650 nm

SPEED

SHUTTER

Laser

2 x Typ AAA / LR03

1,5V / Alkaline

DistanceMaster Compact

x·y=m2

x·y·z=m

e f

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende

Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-

haltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Nicht direkt in den Strahl sehen! Der Laser darf nicht in

die Hände von Kindern gelangen! Gerät nicht unnötig auf

Personen richten.

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 650 nm

EN 60825-1:2007-10

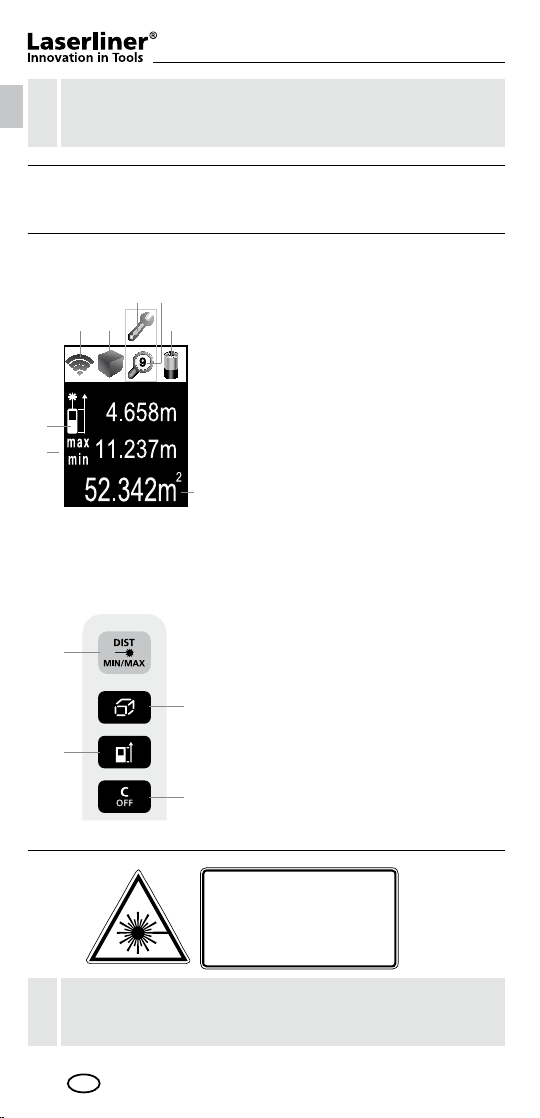

TASTATUR:

AN / Messen / min/max-Dauermessung

Länge, Fläche, Volumen / Speicher

Messebene (Referenz) hinten / vorne /

Messeinheit m / ft / inch / _‘ _“

AUS / Löschen der letzten Messwerte

DISPLAY:

Messebene (Referenz)

hinten / vorne

Anzeige Länge / Fläche / Volumen

Messwerte / Messergebnisse

Einheit m / ft / inch / _‘ _“

Zwischenwerte / min/max-Werte

Das Balkendiagramm zeigt an, wie

gut die Reflexionsfläche zur Messung

geeignet ist. Das ist besonders

hilfreich bei Messungen auf weite

Entfernungen, dunklen Oberflächen

oder bei hellem Umgebungslicht.

Batteriesymbol

min/max-Dauermessung

Speicher

Fehlfunktion / Service erforderlich

Kompakter Laser-Entfernungsmesser zum Messen von

Längen, Flächen und Volumen im Innenbereich

DistanceMaster Compact

3 sec

1 sec

2x 3x

1 sec

2x 3x

1x 2x 4x3x

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

Löschen des letzten

Messwertes:

Messfunktionen umschalten:

Länge Fläche Volumen

(Gerät an)

Messeinheit umschalten:

m / ft / inch / _‘ _“

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

Längenmessung:

Gerät an Laser an Messung

1x 2x

1x 1 sec

1 sec

Messebene (Referenz) umschalten:

hinten (Gerät an) vorne

1x 2x

3 sec

1x 2x 6x4x3x 5x

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

min/max-Dauermessung:

3 sec. drücken, Beenden

dann Taste loslassen

Speicher-Funktion:

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)

und den aktuellen Wert an.

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.

In den Laserstrahl dürfen keine Gegenstände hineinragen.

• Das Gerät kompensiert bei der Messung unterschiedliche Raum-

temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit

bei Ortswechseln mit großen Temperaturunterschieden.

• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und

kann bei starker Sonneneinstrahlung nicht verwendet werden.

• Bei Messungen im Freien können Regen, Nebel und Schnee die

Messergebnisse beeinflussen bzw. verfälschen.

• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen

kann die max. Abweichung größer als 3 mm betragen.

• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

• Bei Messungen durch Glas (Fensterscheiben) können die Mess-

ergebnisse verfälscht werden.

• Eine Energiesparfunktion schaltet das Gerät automatisch ab.

• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das

Gehäuse eindringen.

3 sec

Gespeicherte Werte ansehenoder

DistanceMaster Compact

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Fehlercode:

Err101:

Err104:

Err152:

Err153:

Err154:

Err155:

Err156:

Err157:

Err160:

Batterien austauschen

Berechnungsfehler

Temperatur ist zu hoch: > 40°C

Temperatur ist zu niedrig: < 0°C

Außerhalb des Messbereichs

Empfangenes Signal zu schwach

Empfangenes Signal zu stark

Falsche Messung oder der Hintergrund ist zu hell

Zu schnelle Bewegung des Messgerätes bei der Messung

Technische Daten (Technische Änderungen vorbehalten)

Messbereich innen 0,1 m - 25 m

Genauigkeit (typisch)* ±3 mm / 10 m

Laserklasse 2 < 1 mW

Laserwellenlänge 650 nm

Stromversorgung 2 x AAA 1,5 Volt Batterien

Abmessungen (B x H x T) 43 x 110 x 27 mm

Gewicht (inkl. Batterien) 100 g

Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät

Arbeitstemperatur -10°C – 40°C

Lagertemperatur -20°C – 70°C

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei schwach

reflektierenden Zieloberflächen kann die Messabweichung um ± 0,2 mm/m steigen.

e f

Read the operating instructions and the enclosed brochure

„Guarantee and additional notices“ completely. Follow the

instructions they contain. Safely keep these documents for

future reference.

Do not look directly into the beam. Lasers must be kept

out of reach of children. Never intentionally aim the device

at people.

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 650 nm

EN 60825-1:2007-10

KEYPAD:

ON / Measure /

min/max continuous measurement

length, area, volume / Memory

Measurement point (reference)

rear / front /

Unit of measure m / ft / inch / _‘ _“

OFF / delete last measurement values

DISPLAY:

Measurement point (reference)

rear / front

Display length / area / volume

Measurement values / Measurement

results Unit m / ft / inch / _‘ _“

Intermediate values / min/max values

The bar diagram shows how well

suited the reection surface is for

measurement.This is particularly

useful for measuring over long

distances, dark surfaces or bright

ambient light.

Battery symbol

min/max continuous measurement

Memory

Malfunction / service required

Compact laser distance meter for measuring length,

area and volume indoors

DistanceMaster Compact

3 sec

1 sec

2x 3x

1x 2x 4x3x

1 sec

2x 3x

Switch on, measure and switch off:

device on laser on measure device off

Delete the last

measured value:

Change measurement function:

length area volume

(device on)

Change unit of measure:

m / ft / inch / _‘ _“

Area measurement:

area laser on 1. measure- laser on 2. measure-

ment ment

Length measurement:

device on laser on measure

1 sec

Change measurement point (reference):

rear (device on) front

1x 2x

1x 1 sec

1x 2x 6x4x3x 5x

1x 2x

3 sec

Volume measurement:

volume 1. measurement 2. measurement 3. measurement

min/max continuous measurement:

Press for 3 seconds stop

then release button

The LC display shows the max value, the min value and the current value.

Important notices

• The laser points to the location that will be measured.

No objects may get into the laser‘s line of measurement.

• The device compensates the measurement for different room

temperatures. Therefore allow the device a brief adaptation period

when changing locations with large temperature differences.

• The device is only conditionally useable in outdoor areas and cannot

be used in strong sunlight.

• The measurement results of outdoor measurements may be influenced

or falsified by rain, fog and snow.

• In unfavourable conditions, e.g. with poorly reflecting surfaces, the

maximum deviation may be greater than 3mm.

• Carpeting, upholstery or curtains will not reflect the laser optimally.

Measure to flat surfaces.

• Measurements made through glass (window panes) can falsify

measurement results.

• An energy-saving function switches the device off automatically.

• Clean with a soft cloth. Water may not be allowed to penetrate the

housing.

Memory function:

3 sec

View stored valuesor
