Quick Install Guide

2big Network 2

DESIGN BY NEIL POULTON

Gigabit Ethernet 2-bay RAID Server

Protect your investment – register for free technical support: www.lacie.com/register

Box Content

LaCie 2big Network 2 with two hot-swappable drives

Ethernet cable

Hi-Speed USB 2.0 cable

Power supply kit

LaCie Utilities CD-ROM

Drawer key

Vertical stand kit

Front View

1. Status LED

Rear View

2. Left drive status LED

3. Right drive status LED

4. On/Off

5. Gigabit Ethernet

6. eSATA Expansion port

7. USB 2.0 Direct

Connection

8. USB 2.0 Expansion port

9. Power Connector

Step 1: Connection

A. Connect the power supply.

B. Connect the Ethernet cable to the

2big Network 2 and to your network

through an Ethernet outlet or directly

to a router, switch or hub.

C. Turn on the 2big Network 2 by moving

the power switch on the back to the

ON position.

NOTE: Please allow approximately 3 minutes

for the 2big Network 2 to start up and become

available on the network (the front LED will

stop blinking).

Step 2: Access Dashboard

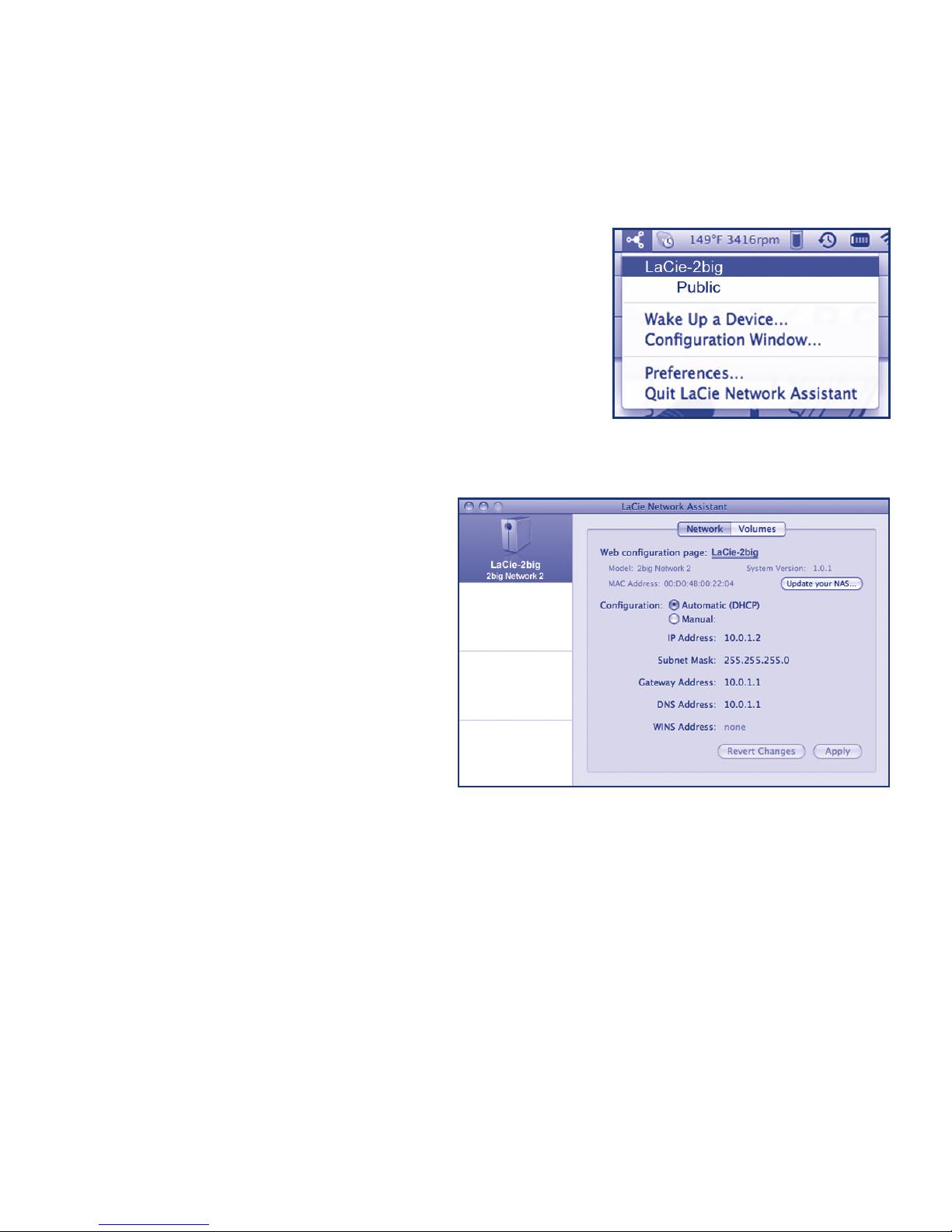

A. Install LaCie Network Assistant on your computer from the LaCie Utilities

CD-ROM. Then:

Windows users: Right-click the Network Assistant icon in the system tray.

Mac users: Click the LaCieNetwork Assistant icon in the menu bar.

Linux users: Right-click the LaCie Network Assistant icon in the task bar.

B. Select Conﬁguration Window

from the menu.

If more than one LaCie server

appears in the left-hand column,

select LaCie-2big.

C. Make sure the Network tab is

selected, then click the LaCie-2big

hyperlink. The Dashboard

(administration page) will open

in your default web browser.

D. The ﬁrst time you log into

the Dashboard, the Setup

Wizard will load in your

browser. The Setup Wizard

consists of three parts:

 • General Settings: Modify the Machine Name (optional) and create the

admin account password.

• Time Conﬁguration: Select whether the time and date should be set

manually or synchronized with a third party server.

• Disk Conﬁguration: Specify how much of the total storage should be

made available when the drive is connected to your computer via USB,

and how much for when your computer is connected to the network. You

can modify this amount from 0 GB to up to 500GB (default is 0 GB).

If you choose to increase the USBShare size, it is necessary to format the

share. After completing the Setup Wizard, navigate to Drive Information >

USB Drive and select Format. Refer to the User Manual for more information.

IMPORTANT INFO: LaCie strongly recommends you do not increase the USBShare size to

more than 128 GB unless you format USBShare to either NTFS or HFS+ ﬁle system using

your operating system’s native disk utility.

E. Once you’ve ﬁnished, you can proceed to the Dashboard by clicking Finish.

NOTE: You can also change the language on the Setup Wizard page.

NOTE: The machine name can be modiﬁed later from the Dashboard.

NOTE: If necessary, you can assign the drive a static IP address from the Network section

in the Dashboard.

F. Your 2big Network 2 is conﬁgured and ready to use.

Step 3: Access Share

A. Click the LaCie Network Assistant icon in the

system tray (Windows), menu bar (Mac), or

task bar (Linux).

B. Under the machine name LaCie-2big, click

on Public.

C. Public will open in your operating system’s ﬁle browser. Transfer ﬁles to the

volume normally.

NOTE: For information on USB connection, refer to the User Manual located on the

Utilities CD-ROM.

NOTE: The LaCie 2big Network 2 is conﬁgured in RAID0 mode. For instructions on

changing the RAID mode to RAID1 (mirroring) and for additional instructions, precautions

and conﬁguration details, please refer to the User Manual on the LaCie Utilities CD-ROM.

Precautions

Do not stack more than 3 LaCie 2big Network 2 together. Do not expose the drive to

temperatures over 35° C (95° F) or 30° C (86° F) when stacked. Do not expose the device

to liquids. Use only the power supply shipped with the device.

Warranty Information

LaCie warrants your product against any defect in material and workmanship, under

normal use, for the designated warranty period. The warranty becomes effective from the

date of shipment. In the event this product is found to be defective within the warranty

period, LaCie will, at its discretion, repair or replace the defective product.

This warranty is void if:

• Theproductwasoperated/storedinabnormaluseormaintenanceconditions;

• Theproductisrepaired,modiedoraltered,unlessLaCieexpresslyauthorizessuch

repair,modicationoralterationinwriting;

• Theproductwassubjectedtoabuse,neglect,electricalfault,improperpackaging,

accidentoractsofnature;

• Theproductwasinstalledimproperly;

• Theserialnumberoftheproductisdefacedormissing;

• Thebrokenpartisareplacementpartsuchasapickuptray,etc.

• Thetampersealonthecasingisbroken.

See the User Manual (located on the Utilities CD-ROM) for more information.

Étape 1 : Connexion

A. Branchez le cordon d’alimentation.

B. Branchez le câble Ethernet au 2big Network 2 et à une prise Ethernet du réseau ou directement

à un routeur, commutateur ou concentrateur.

C. Mettez le lecteur 2big Network 2 sous tension en plaçant l’interrupteur situé au dos en position

ON (MARCHE).

REMARQUE : comptez environ 3 minutes avant que le 2big Network 2 ne démarre et ne

devienne disponible sur le réseau (la DEL sur le devant de l’appareil cessera de clignoter).

Étape 2 : Accès au tableau de bord

A. Installez LaCie Network Assistant sur votre ordinateur. Vous trouverez le programme sur le

CD-ROM d’utilitaires LaCie. Procédez ensuite aux étapes suivantes :

Utilisateurs Windows : cliquez sur l’icône Network Assistant dans la barre d’état système

à l’aide du bouton droit de la souris.

Utilisateurs Mac : cliquez sur l’icône LaCie Network Assistant dans la barre de menus.

Utilisateurs Linux : cliquez sur l’icône LaCie Network Assistant dans la barre des tâches

à l’aide du bouton droit de la souris.

B. Dans le menu, sélectionnez la fenêtre de configuration.

Sélectionnez LaCie-2big si plus d’un serveur LaCie apparaît dans la colonne de gauche.

C. Vérifiez que l’onglet Network (réseau) est sélectionné et cliquez sur le lien LaCie-2big. Le tableau

de bord (page d’administration) s’ouvre dans votre navigateur web par défaut.

D. Lors de la première connexion au tableau de bord, l’assistant d’installation se chargera dans

votre navigateur. L’assistant d’installation se compose de trois parties :

• Paramètres généraux : modifiez le nom de la machine (facultatif) et créez le mot de passe

du compte administrateur.
