24624 Leuchtenstativ

Nutzungsinformation

Bestimmungsgemäße Verwendung

Das Leuchtenstativ dient zur Aufnahme und zum Heben von Leuchten in der Veranstaltungstechnik

und Produktionsbereichen mit einem Gewicht von maximal 18 kg. Mit Hilfe der integrierten Ge-

windebuchse M10 können Leuchten oder Traversen direkt mit dem Leuchtenstativ verschraubt

werden. Durch die Spannschelle mit Klapphaken ist ein schnelles und einfaches verstellen der

Höhe in fünf Schritten möglich. Dank der flachen Sockelplatte mit Tragegriff kann das Stativ leicht

transportiert und bei geringem Platzbedarf verwendet werden. Die Kabelöffnung mit Kanten-

schutz ermöglicht das Verlegen der Kabel unter der Sockelplatte.

Vorhersehbare Fehlanwendung

Während der Verwendung darf die Klemmschraube bzw. Verschraubung zwischen Sockel und

Rohrkombination nicht geöffnet werden. Die Tragfähigkeit des Statives muss beachtet werden.

Allgemeines

uDas Leuchtenstativ muss auf einen ebenen und tragfähigen Untergrund aufgestellt werden.

uDie Tragfähigkeit des Leuchtenstatives darf nicht überschritten werden.

uDas Leuchtenstativ nicht in Fluchtwege oder öffentlich zugängliche Flächen aufstellen.

uDas Leuchtenstativ vor Witterungseinflüsse schützen. Das Leuchtenstativ ist nicht für den

udauerhaften Betrieb im Außenbereich ausgelegt.

uDas Leuchtenstativ bei sichtbaren Beschädigungen oder Verschleißanzeichen nicht mehr ver-

uwenden.

uDurch die Installationshöhe besteht Gefahr durch herabfallende Teile.

uDurch Umfallen oder Herabfallen des Leuchtenstatives können Personen und Sach-

uschäden entstehen.

uDurch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen.

uDer Nutzer muss körperlich und fachlich geeignet sein.

uDie Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer aufzube-

uwahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.

Gewährleistung

Keine Gewährleistung wir übernommen für Schäden, die entstanden sind durch:

uNichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und

uMontagehinweise.

uUngeeignete oder nicht bestimmungsgemäße Anwendung.

uFehlerhaftes Aufstellen bzw. Inbetriebnahme durch den Käufer oder Dritte.

uNatürliche Abnutzung.

uNachlässiger Umgang.

uUnsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.

uEinwirkung von Teilen fremder Herkunft.

uVerwendung von nicht originalen Ersatzteilen.

Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne

Genehmigung des Herstellers untersagt.

Technische Daten

Material

Grundrohr, Auszugsrohr, Klapphaken, Gewindebuchse, Sockelplatte,

Schlossschrauben: Stahl pulverbeschichtet, schwarz

Schrauben, Gewindebolzen, -buchse, U-Scheibe, Mutter: Stahl verzinkt

Spannschelle, Klemmschraube, Griffstück, Kabelschutzring: Kunststoff,

schwarz

Tragfähigkeit 18 kg

Bei zentrischer Belastung, auf waagerechter Fläche und ohne Seitenkräfte.

Maße und

Verstellbereich

Sockel: (B) 550 x (T) 550 x (H) 20 mm

Höhe: 1424 - 2424 mm

Verstellung: 5 x 200 mm

Rohrende: ø 35 mm/Gewindebuchse M10

Verpackung Packstück 1 von 2: (B) 1500 x (T) 115 x (H) 50 mm

Packstück 2 von 2: (B) 653 x (T) 653 x (H) 30 mm

Gewicht 17,5 (Sockel 14 kg)

Montage

!Beim Aufstecken der Leuchte/Traverse besteht Quetschgefahr zwischen den Komponenten!

!Durch die Beweglichkeit der Bauteile besteht Quetschgefahr zwischen diesen!

!Durch die Lage der Leuchte/Traverse besteht eine Gefahr durch herabfallende Teile!

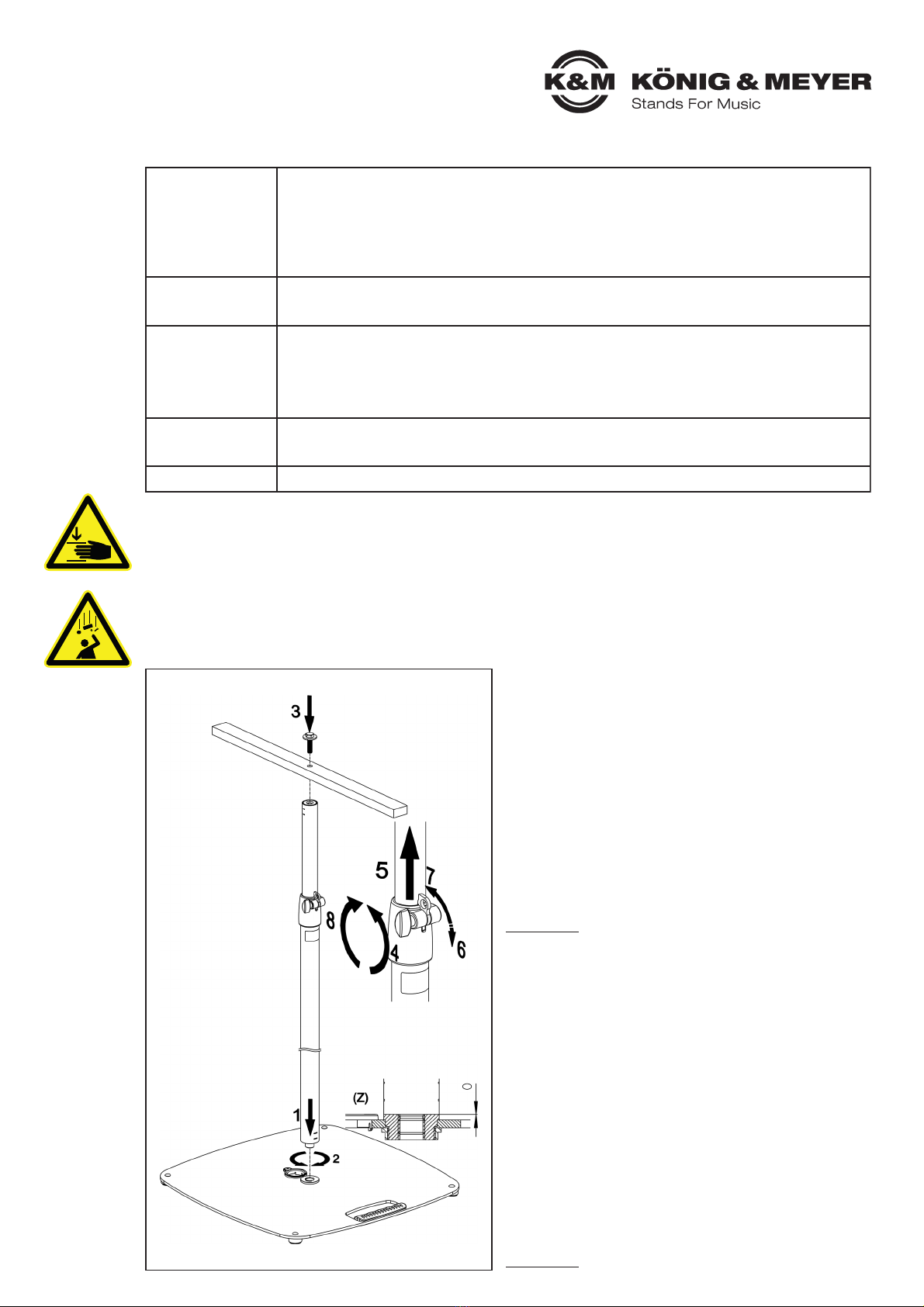

1.) Auspacken und Artikel auf Beschädigung und Vollständigkeit prüfen

Das Leuchtenstativ kommt in 2 Packstücken. Rohrkombination und Sockel.

2.) Rohrkombination auf Sockel montieren.

Rohrkombination auf Sockel aufsetzen 1und

komplett in in diesen einschrauben 2.

3.) Leuchte/Traverse auf dem Distanzrohr mon-

tieren.

Die Rohrkombination ist fest mit dem Sockel

verschraubt und liegt flächig an ihr an Z.

Das Auszugsrohr befindet sich in der

unteren Endlage.

Traverse/Leuchte 3aufsetzen. Diese werden mit

einer Schraube M10 auf dem Distanzrohr befestigt.

HINWEIS: Aufsetzen und Ausfahren der Last

muss durch fachlich und körperlich geeignetes

Personal erfolgen. Durch eine zweite Person

können diese Vorgänge erheblich erleichtert wer-

den. Zum Tragen der Sockelplatte den dafür vor-

gesehenen Tragegriff verwenden.

4.) Einstellen der Höhe

Klemmmutter an Spannschelle lösen 4. Auszugs-

rohr anheben 5, hierbei entriegelt der Klapp-

haken automatisch 6und verbleibt in dieser

Position. Wenn die gewünschte Höhe erreicht ist,

muss der Klapphaken in die dafür vorgesehene

Aussparung gedrückt werden 7. Der Klapphaken

muss an dem Auszugsrohr anliegen, dadurch

wird das Auszugsrohr gegen Absenken gesichert.

Klemmmutter handfest anziehen 8.

HINWEIS beachten.

Störung und Fehlersuche

Störung/Ursache Prüfen/Behebung

Leuchtenstativ wackelt

● Standsicherheit des Leuchtenstatives prüfen.

● Schraubverbindung zwischen Sockel und Rohrkombination

●sowie Klemmmutter SW40 prüfen, gegebenenfalls nachziehen.

Auszugsrohr fährt unter

Last ein

● Klapphaken einrasten.

● Klemmschrauben nachziehen.

Wartung, Reinigung und Instandsetzung

uWartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindung.

uReinigung: Zum Reinigen des Leuchtenstatives ein leicht befeuchtetes Tuch benutzen.

uKeine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese verursachen

uSchäden an Oberfläche und Lack.

uInstandsetzen: Auftretende Schäden sofort beheben und Leuchtenstativ nicht weiter be-

unutzen. Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen

uKenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über

uwww.k-m.de.Hier gelangen Sie anhand der Artikelnummer, die Sie auf dem Typenschild

ufinden, zu einem entsprechenden Ersatzteilblatt. Über dieses können Sie die fehlenden oder

udefekten Teile nachbestellen.

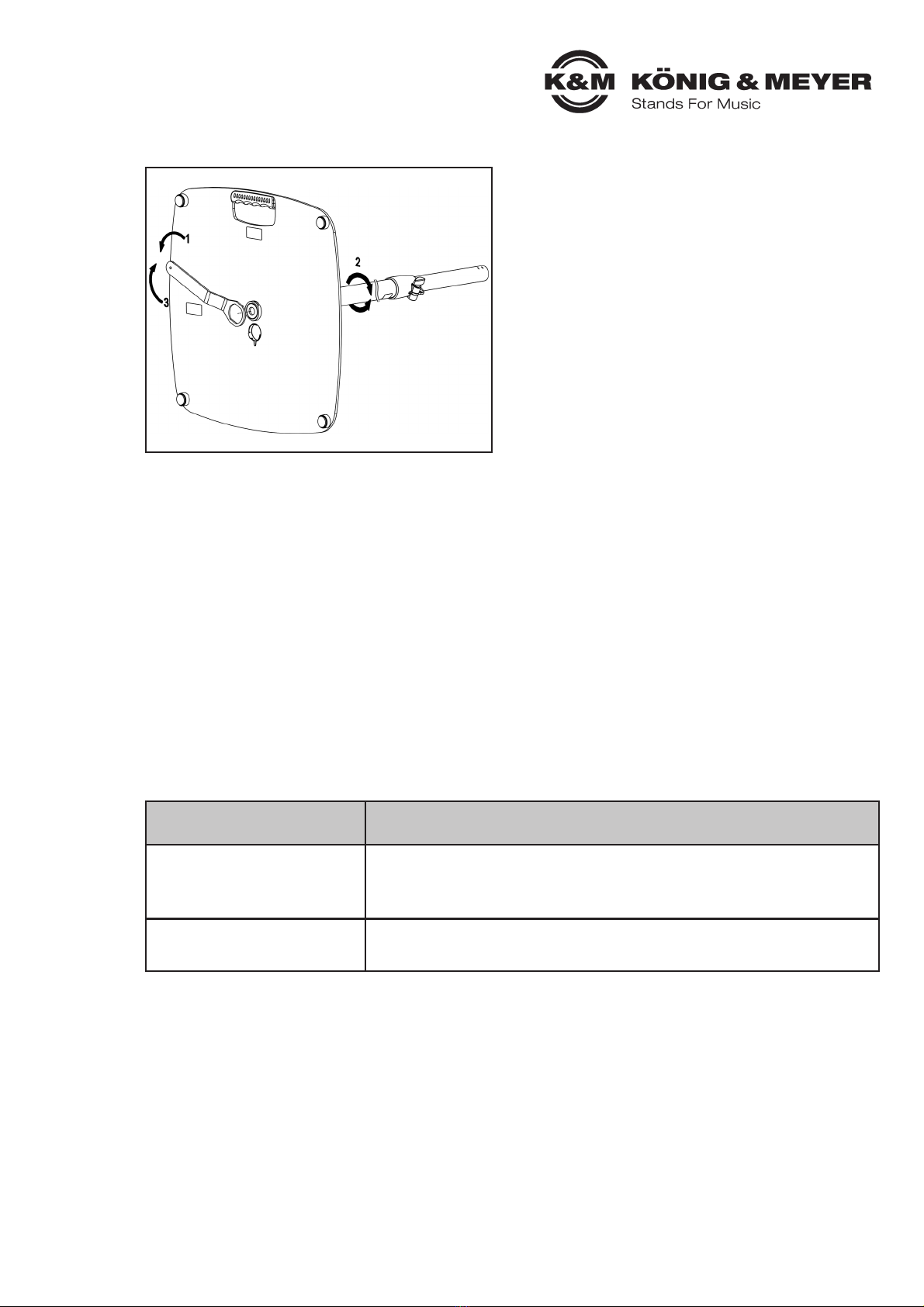

5.) Ausrichten der Rohrkombination

Nach der Montage 2.) kann es sein, dass die

Klemmschraube oder Klapphaken in eine uner-

wünschte Richtung zeigen. Dies kann wie folgt

korrigiert werde. Klemmmutter SW40 an der Un-

terseite der Sockelplatte lösen 1, passender

Schlüssel K&M 26702. Rohrkombination in die

gewünschte Position ausrichten 2und Klemm-

mutter wieder fest anziehen 3.

Lagerung, Entsorgung

Lagern Sie das Leuchtenstativ an einem trockenen Ort.

Führen Sie zerlegte Bestandteile der Wiederverwertung zu:

uVerschrotten Sie alle Komponenten aus Metall.

uFühren Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung

ubzw. Recycling zu.

uSortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie

udiese gemäß den örtlichen Bestimmungen.

Kontaktinformation

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Telefon: 09342/8060

Telefax: 09342/806-150

E-Mail: [email protected]

Web: www.k-m.de

24624-023-55/76 Rev.01 03-80-833-00 3/23

24624 Lighting stand

Information for use

Intended use

The lighting stand is used to hold and lift lights in event technology and production areas with a

maximum weight of 18 kg. The integrated M10 threaded bushing can be used to screw lights or

trusses directly together with the lighting stand. The tension clamp with safety hook allows for

fast, simple height adjustment in five steps. The flat base plate with carrying handle makes the

stand easy to transport, with compact space requirements. The cable opening with edge prot-

ection allows cables to be placed under the base plate.

Foreseeable misapplication

Clamping screw or screw connection between base and rod combination must not be opened

during use. The load capacity of the stand must be observed.

General

uThe lighting stand must be placed on an even surface that can hold the weight involved.

uThe load capacity of the lighting stand used must not be exceeded.

uDo not set up the lighting stand in escape routes or areas accessible to the public.

uProtect the lighting stand from the effects of weather. The lighting stand is not designed for

upermanent outdoor operation.

uDo not use the lighting stand if it is visibly damaged or shows signs of wear.

uThe installation height creates a risk of falling parts.

uPersonal injury or property damage may occur if the lighting stand falls over or down.

uDue to the adjustability of the components, there is finger trap risk between the components.

uThe user should be physically fit and technically competent.

uThe usage information is an integral part of the product and should be kept for its service life

uor passed on to any subsequent owner or user.

Warranty

No warranty is given for damage caused by:

uNon-observance of the usage information and the "General safety and assembly instructions".

uUnsuitable or improper use.

uIncorrect installation or commissioning by the buyer or third parties.

uNatural wear and tear.

uCareless handling.

uImproper modifications or repair work by the buyer and third parties.

uImpact on components of foreign origin.

uUse of non-original spare parts.

Modifications, additions and conversions that may impair safety are prohibited without the manu-

facturer's approval.

Assembly

!When attaching the light/truss, there is a risk of crushing between the components!

!Due to the mobility of the components, there is a risk of crushing between them!

!Due to the position of the light/truss there is a risk of falling parts!

1.) Unpack and check item for damage and completeness

The lighting stand comes in 2 packages. Rod combination and base.

2.) Attach the rod combination to the base.

Set the rod combination on the base 1and screw

fully into the base 2.

3.) Place the light/truss on the distance rod.

The rod combination is firmly screwed onto the

base and lies flush up against it Z.

The extension tube is in the lower end

position.

Set the truss/light 3in place. These items are at-

tached to the distance rod using an M10 screw.

NOTE: The load must be set up and extended by

personnel with appropriate skill and physical

strength. A second person can make these pro-

cedures significantly easier. Use the carrying

handle designed for this purpose to carry the

base plate.

4.) Setting the height

Release the lock nut on the tension clamp 4. Lift

the extension tube 5, which automatically unlocks

the safety hook 6so it stays in this position. Once

the desired height is reached, the safety hook

must be pressed into the indentation provided for

it 7. The safety hook must lie against the exten-

sion tube, which keeps the extension tube from

sliding down. Screw the lock nut so it is hand-

tight 8.

Observe the NOTE.

Technical data

Material

Base rod, extension tube, safety hook, threaded bushing, base plate,

carriage bolts: steel, powder-coated, black

Screws, threaded bolt, threaded bushing, washer, nut: steel, galvanized

Tension clamp, clamping screw, grip, cable protection ring: plastic, black

Load capacity

18 kg

If load is centered, equipment is on a horizontal surface and there are no

lateral forces.

Dimensions and

adjustment range

Base: (W) 550 x (D) 550 x (H) 20 mm

Height: 1424 - 2424 mm

Adjustment range: 5 x 200 mm

Tube end: diameter 35 mm/threaded bushing M10

Packing Package 1 of 2: (W) 1500 x (D) 115 x (H) 50 mm

Package 2 of 2: (W) 653 x (D) 653 x (H) 30 mm

Weight 17.5 kg (Base 14 kg)

5.) Align the rod combination

After assembly 2.), the clamping screw or safety

hook may point in an undesired direction. This

can be corrected as follows. Loosen the SW40

lock nut on the underside of the base plate 1;

suitable wrench: K&M 26702. Align the rod com-

bination in the desired position 2and re-tighten

the lock nut 3.

Fault and troubleshooting

Fault/cause Check/Remedy

Sound system wobbles

● Check the stability of the sound system.

● Check screw connection between the base and rod combi-

●nation and the SW40 lock nut and tighten if necessary.

Extension tube slides in

under a load

● Secure the safety hook in place.

● Tighten the clamping screws.

Maintenance, cleaning and repair

uMaintenance: Regularly check that the screw connection is tight.

uCleaning: Use a slightly damp cloth to clean the lighting stand. Do not use chlorinated or

uabrasive cleaning agents. These will cause damage to the surface and varnish.

uRepair: Repair any damage immediately and stop using the lighting stand. Repair work may

uonly be carried out if you have the necessary knowledge. If any parts are missing, contact the

umanufacturer at www.k-m.de. Here you can find a corresponding spare parts list by entering

uthe article number on the type label. Use this page to reorder missing or damaged compo-

unents.

Storage, disposal

Store the lighting stand in a dry place.

Recycle disassembled components:

uScrape all components made of metal.

uRecycle or reuse all plastic, paper, and cardboard components.

uSort all other components according to material composition and dispose of them

uaccording to local regulations.

Contact information

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Germany

Telefon: +49 9342/8060

Telefax: +49 9342/806-150

E-Mail: [email protected]

Web: www.k-m.de

24624-023-55/76 Rev.01 03-80-833-00 3/23

Table des matières

Langues :

Autres manuels Konig & Meyer Support et étagère

Konig & Meyer

Konig & Meyer Biobased 19767 Manuel utilisateur

Konig & Meyer

Konig & Meyer 18868 Manuel utilisateur

Konig & Meyer

Konig & Meyer Guardian 4 Manuel utilisateur

Konig & Meyer

Konig & Meyer 12166 Fiche technique

Konig & Meyer

Konig & Meyer 16312 Manuel utilisateur

Konig & Meyer

Konig & Meyer 18807 Manuel utilisateur

Konig & Meyer

Konig & Meyer 18868 Manuel utilisateur

Konig & Meyer

Konig & Meyer 23856 Fiche technique

Konig & Meyer

Konig & Meyer Easy Lock 21439 Fiche technique

Konig & Meyer

Konig & Meyer 11505 Manuel utilisateur

Konig & Meyer

Konig & Meyer 18820 Omega Pro Manuel utilisateur

Konig & Meyer

Konig & Meyer 21436 Manuel utilisateur

Konig & Meyer

Konig & Meyer 258 Manuel utilisateur

Konig & Meyer

Konig & Meyer 14940 Manuel

Konig & Meyer

Konig & Meyer 16075 Manuel utilisateur

Konig & Meyer

Konig & Meyer 13335 Manuel utilisateur

Konig & Meyer

Konig & Meyer 246/1 Manuel utilisateur

Konig & Meyer

Konig & Meyer 151/4 Manuel utilisateur

Konig & Meyer

Konig & Meyer 23781 Manuel utilisateur

Konig & Meyer

Konig & Meyer 12331 Manuel utilisateur

Konig & Meyer

Konig & Meyer 16320 Manuel utilisateur

Konig & Meyer

Konig & Meyer 16240 Manuel utilisateur

Konig & Meyer

Konig & Meyer 21300-002-55 Manuel utilisateur

Konig & Meyer

Konig & Meyer AC 6001 Flex Fiche technique

Manuels Support et étagère populaires d'autres marques

Salamander

Salamander Acadia AC/W/L400/WH Manuel utilisateur

Fohhn

Fohhn VAT-09 Guide de l'utilisateur

ricoo

ricoo FS0522 Manuel utilisateur

AMSOIL

AMSOIL BMK-22 Guide rapide

Kargo Master

Kargo Master 48220 Manuel utilisateur

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 Manuel utilisateur

ricoo

ricoo S1222 Manuel utilisateur

Ready-Set-Mount

Ready-Set-Mount RSMCM602 Manuel utilisateur

VidaBox

VidaBox VB MNT FFS2 Manuel utilisateur

Welch Allyn

Welch Allyn 48960 Manuel utilisateur

Arkon

Arkon CM035-ST-2 Manuel utilisateur

PROEL

PROEL PLWIN60C Manuel utilisateur

Agilent Technologies

Agilent Technologies E2609B Manuel utilisateur

Mustang

Mustang MV-ARM4 Manuel utilisateur

Mounting Solutions

Mounting Solutions WRM-320 Manuel utilisateur

Pyle

Pyle PMKSPAD1 Manuel utilisateur

ShelterIt

ShelterIt 21208 Manuel utilisateur

SPL

SPL RackPack?4 1040 Manuel utilisateur
