Konig & Meyer 23856 Fiche technique

23856 Wandhalter für

Mikrofonarme

Nutzungsinformation

Bestimmungsgemäße Verwendung

Die Wandhalterung dient als Zubehör für die Mikrofonarme 23840/50/60/65. Mit dieser Halterung

kann ein Mikrofonarm an einer Wand befestigt werden. Durch die vielzähligen Anbringungsmög-

lichkeiten kann die Position des Mikrofonarmes nahezu an alle Bedürfnisse angepasst werden.

Vorhersehbare Fehlanwendung

Während der Verwendung darf die Klemmschraube am Wandhalter nicht geöffnet werden. Die

Tragfähigkeit des verwendeten Mikrofonarmes muss beachtet werden.

Allgemeines

uEs muss sichergestellt werden, dass die Wandhalterung fest mit der Wand verbunden werden

ukann.

uuDie Wand muss ausreichend tragfähig sein und die zusätzlichen auftretenden Kräfte auf-

uunehmen können.

uuJe nach Wandbeschaffenheit muss das richtigen Befestigungsmittel gewählt werden.

uuAuf eventuell verlaufende Rohr- oder Elektroleitungen achten.

uDie Montageanleitung der verwendeten Befestigungsmittel beachten.

uDer Installateur muss körperlich und fachlich geeignet und mit den aktuell geltenden örtli-

uchen/staatlichen Vorschriften vertraut sein.

uDurch Umfallen oder Herabfallen der Wandhalterung mit samt Mikrofonarm, können Personen

uund Sachschäden entstehen.

uDurch die Verstellmöglichkeiten besteht Quetschgefahr zwischen den Bauteilen.

uDer Nutzer muss körperlich und fachlich geeignet sein.

uDie Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer

uaufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.

Gewährleistung

Keine Gewährleistung wir übernommen für Schäden, die entstanden sind durch:

uNichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und

uMontagehinweise.

uUngeeignete oder nicht bestimmungsgemäße Anwendung.

uFehlerhafte Installation bzw. Inbetriebnahme durch den Käufer oder Dritte.

uNatürliche Abnutzung.

uNachlässiger Umgang.

uUnsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.

uEinwirkung von Teilen fremder Herkunft.

uVerwendung von nicht originalen Ersatzteilen.

Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne

Genehmigung des Herstellers untersagt.

Montage

Zur Montage des Wandhalters gehen Sie wie folgt vor:

1.) Auspacken und Artikel auf Beschädigungen und Vollständigkeit prüfen

Technische Daten

Material Halter: Stahl, pulverbeschichtet schwarz

Rändelschraube: Kunststoff, Stahl verzinkt

Maße (B) 100 x (T) 63 x (H) 100 mm

Verpackung (B) 165 x (T) 115 x (H) 110 mm

Gewicht 0,25 kg

Der Wandhalter für Mikrofonarme ist fertig montiert.

Zubehörbeutel: 4x Schrauben, 4x Dübel

Wandhalterung

Es müssen alle vier Bohrungen des Wand-

halters für die Befestigung genutzt werden.

Ein geeignetes Befestigungsmittel muss

nach der Wandbeschaffenheit ausgewählt

werden.

Wandhalter an der Wand ausrichten und

die vier Befestigungslöcher an ihr kenn-

zeichnen. Bohrungen entsprechend des

gewählten Befestigungsmittel herstellen

und den Wandhalter fest mit der Wand ver-

schrauben. Darauf achten, dass die Öff-

nung der Wandhalterung nach oben zeigt.

2.) Wandhalter installieren.

Störung und Fehlersuche

Störung/Ursache Prüfen/Behebung

Halter wackelt an der Wand ● Schraubverbindung zwischen Wand und Halter prüfen

●und gegebenenfalls nachziehen.

Mikrofonarm lässt sich nicht in

Wandhalter stecken

● Klemmschraube am Wandhalter öffnen. Aufnahmdurch-

●messer am Mikrofonarm prüfen.

3.) Mikrofonarm montieren.

!Durch die Beweglichkeit der Bauteile besteht Quetschgefahr zwischen diesen!

Wartung, Reinigung und Instandsetzung

uWartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindungen.

uReinigung: Zum Reinigen des Wandhalters ein leicht befeuchtetes Tuch benutzen.

uKeine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese können Schäden an

uder Oberfläche verursachen.

uInstandsetzen: Auftretende Schäden sofort beheben und Wandhalter nicht weiter benutzen.

uInstandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen

uKenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über

uwww.k-m.de.Hier gelangen Sie anhand der Artikelnummer, die Sie auf dem Typenschild

ufinden, zu einementsprechenden Ersatzteilblatt. Über dieses können Sie die fehlenden oder

udefekten Teile nachbestellen.

Klemmschraube am Wandhalter lösen. Den

Mikrofonarm von oben in den Wandhalter

stecken, die gewünschte Position einstellen

und die Klemmschraube handfest anzie-

hen.

Lagerung, Entsorgung

Lagern Sie die Wandhalterung an einem trockenen Ort.

Führen Sie zerlegte Bestandteile der Wiederverwertung zu:

uVerschrotten Sie alle Komponenten aus Metall.

uFühren Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung

ubzw. Recycling zu.

uSortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie

udiese gemäß den örtlichen Bestimmungen.

Kontaktinformation

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Telefon: 09342/8060

Telefax: 09342/806-150

E-Mail: [email protected]

Web: www.k-m.de

23856-000-55 Rev.04 03-80-925-00 3/22

23856 Wall mount for

microphone desk arms

Information for use

Intended use

The wall mount is used as an accessory for the microphone desk arms 23840/50/60/65. With this

mount, a microphone desk arm can be attached to a wall. Due to the numerous mounting opti-

ons, the position of the microphone desk arm can be adjusted to almost any purpose.

Foreseeable misapplication

The clamping screw on the wall mount may not be opened during use. The load-bearing capacity

of the used microphone desk arm must be observed.

General

uIt must be guaranteed that the wall bracket can be firmly connected to the wall.

uuThe wall must have sufficient load-bearing capacity and be able to absorb the additional

uuforces.

uuDepending on the wall condition, the correct fastening material must be chosen.

uuPay attention to any piping or electrical wiring that may be routed.

uObserve the mounting instructions for the fasteners used.

uThe installer must be physically fit and technically competent and familiar with current applica-

uble local/state regulations.

uDropping of the wall mount including the microphone desk arm may cause personal injury and

uproperty damage.

uDue to the adjustment possibilities, there is the risk of squeezing between the components.

uThe user must be physically fit and technically competent.

uThe usage information is an integral part of the product and should be kept for its service life

uor passed on to any subsequent owner or user.

Warranty

No warranty is given for damage caused by:

uNon-observance of the usage information and the "General safety and assembly instructions".

uUnsuitable or improper use.

uIncorrect installation or commissioning by the buyer or third parties.

uNatural wear and tear.

uCareless handling.

uImproper modifications or repair work by the buyer and third parties.

uImpact on components of foreign origin.

uUse of non-original spare parts.

Modifications, additions and conversions that may impair safety are prohibited without the manu-

facturer's approval.

Mounting

To mount the wall mount, proceed as follows:

1.) Unpack and check product for damage and completeness

Technical data

Material Mount: Steel, powder-coated black

Clamping screws: Plastic, steel zinc plated

Dimensions (W) 100 x (D) 63 x (H) 100 mm

Packaging (W) 165 x (D) 115 x (H) 110 mm

Weight 0.25 kg

The wall mount for microphone desk arms is pre-

assembled.

Accessories bag: 4x screws, 4x dowels

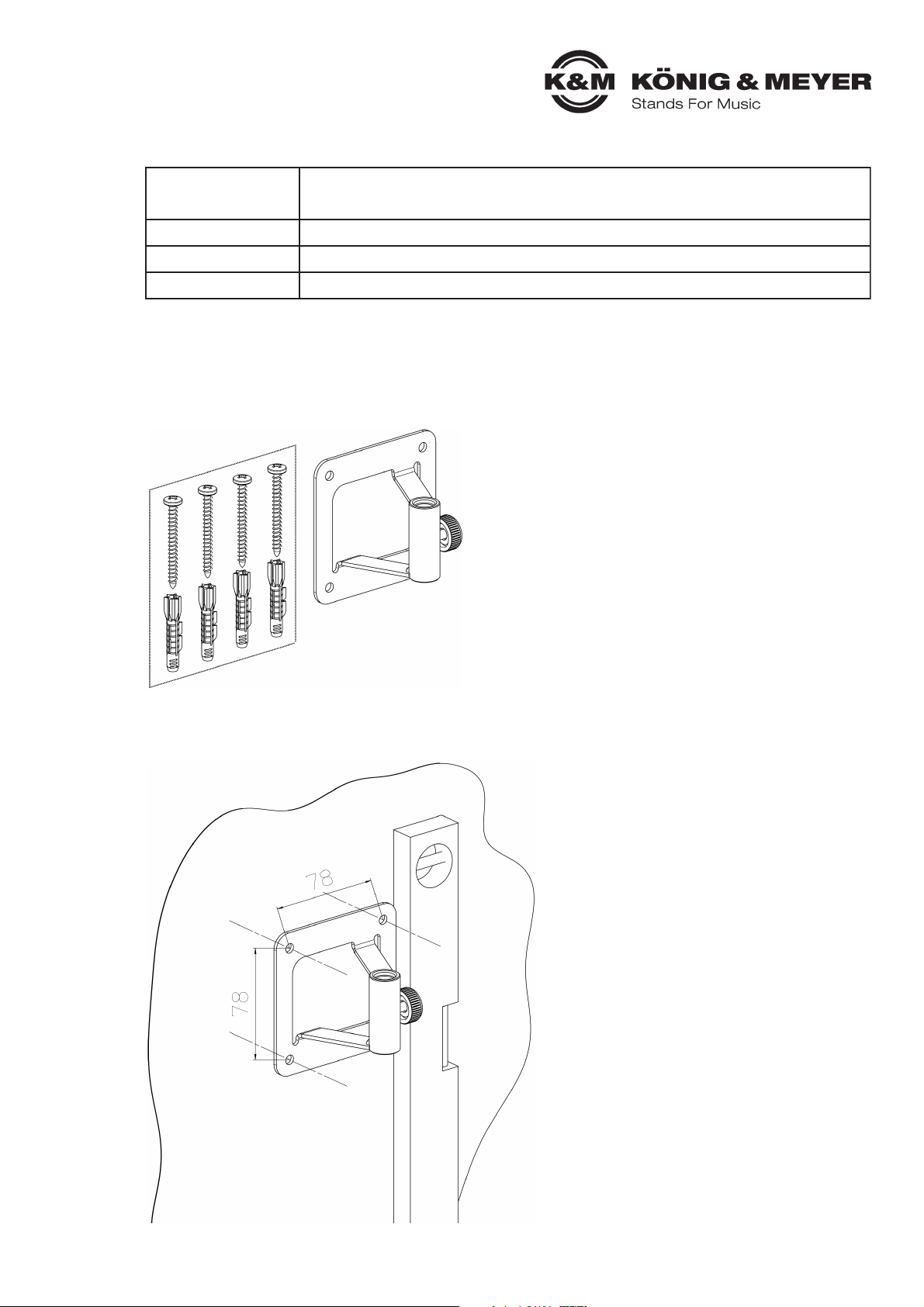

Wall mount

All four holes of the wall bracket must be

used for fastening. A suitable fastener must

be selected according to the wall condition.

Align the wall holder on the wall and mark

the four drill holes. Drill the holes according

to the selected fastener and screw the wall

holder tightly to the wall. Make sure that the

opening of the wall holder is facing up-

wards.

2.) Install wall mount.

Fault and troubleshooting

Fault/cause Check/Remedy

Mount wobbles on the wall ● Check screw connection between wall and mount and

●retighten if necessary.

Microphone desk arm cannot be

inserted into wall mount

● Open the clamping screw on the wall mount. Check the

●mounting diameter on the microphone desk arm.

Maintenance, cleaning and repair

uMaintenance: Regularly check if the screw connections are tight.

uCleaning: Use a slightly damp cloth to clean the wall mount. Do not use chlorinated

uor abrasive cleaning agents. These will cause damage to the surface and varnish.

uRepair: Immediately repair any damage that occurs and stop using the wall mount.

uMaintenance work may only be carried out if you have the necessary knowledge. If any parts

uare missing, contact the manufacturer at www.k-m.de. Here you can find a corresponding

uspare parts list by entering the article number on the type label. Use this page to reorder

umissing or damaged components.

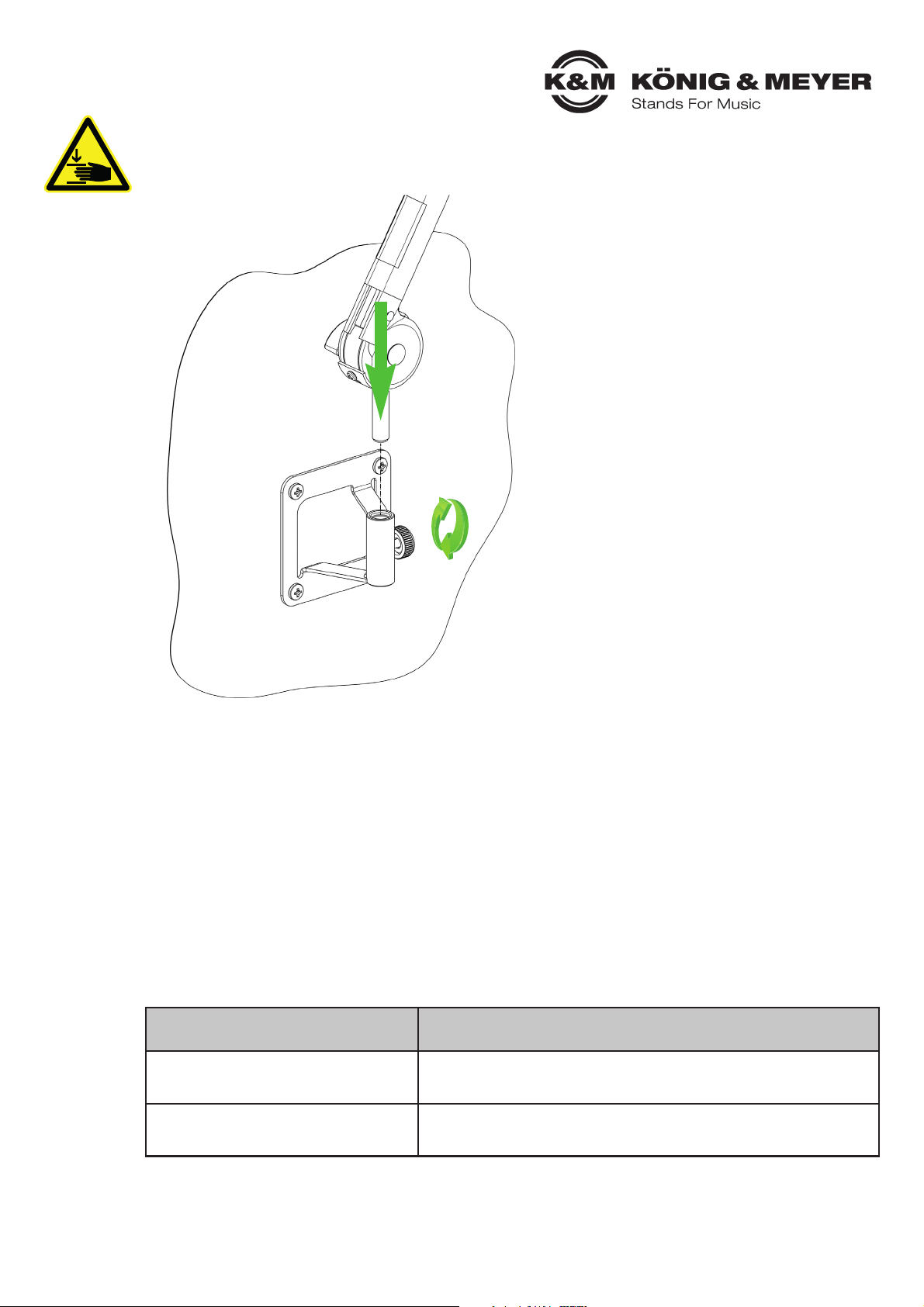

3.) Mount microphone desk arm.

!Due to the moveability of the components, there is a risk of crushing between them!

Loosen the clamping screw on the wall

mount. Insert the microphone desk arm into

the wall mount from above, adjust to the

desired position and hand-tighten the

clamping screw.

Storage, disposal

Store the wall mount in a dry place.

Recycle disassembled components:

uScrape all components made of metal.

uRecycle or reuse all plastic, paper, and cardboard components.

uSort all other components according to material composition and dispose of them

uaccording to local regulations.

Contact information

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Germany

Phone: +49 9342/8060

Fax: +49 9342/806-150

E-Mail: [email protected]

Web: www.k-m.de

23856-000-55 Rev.04 03-80-925-00 3/22
