Kohler K-9923 Manuel utilisateur
Installation Guide
Handle Kit
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”

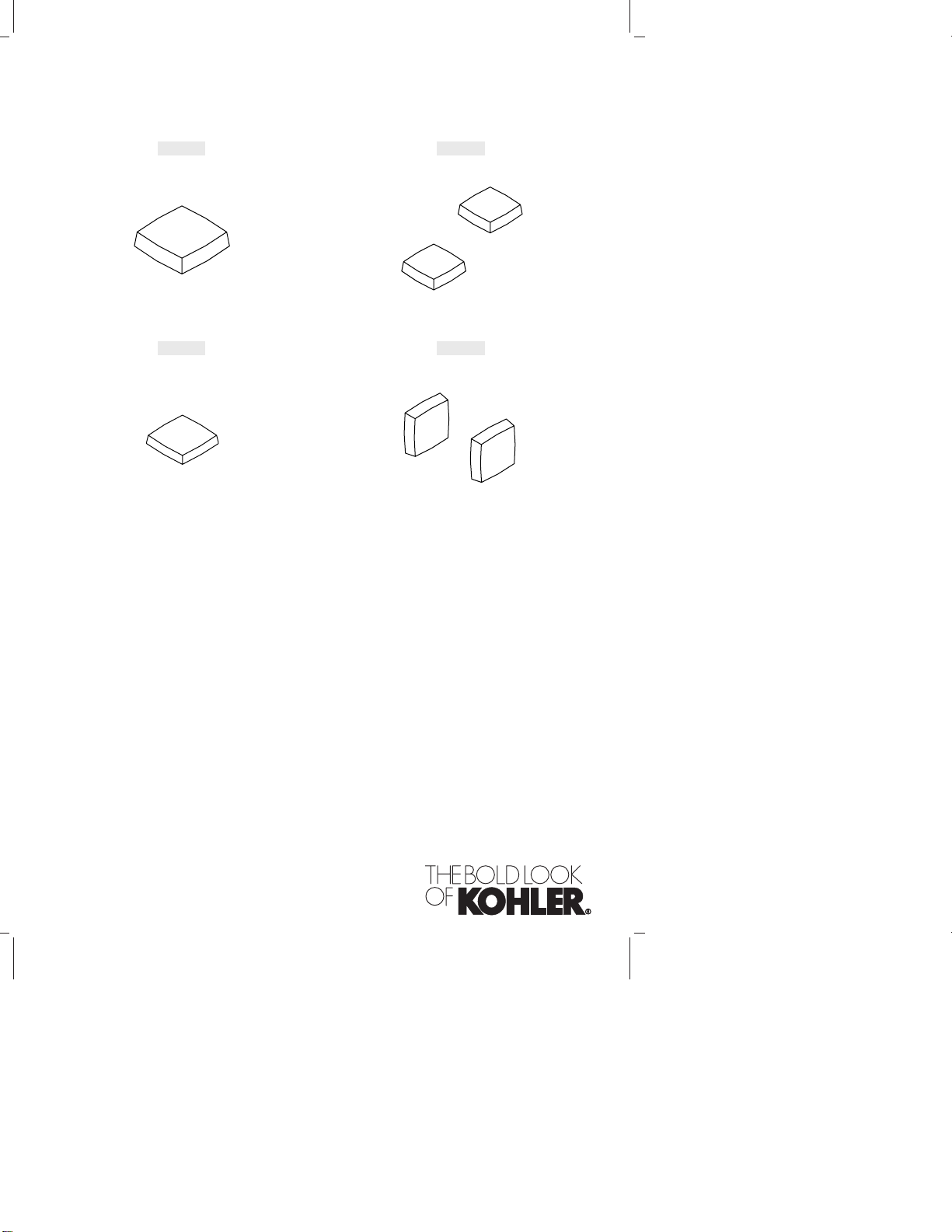

K–9923 K–9924
K–9926 K–9927
106946-2-AB
Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Please read all instructions before you begin.
Observe all local plumbing and building codes.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Screwdrivers
106946-2-AB 2 Kohler Co.

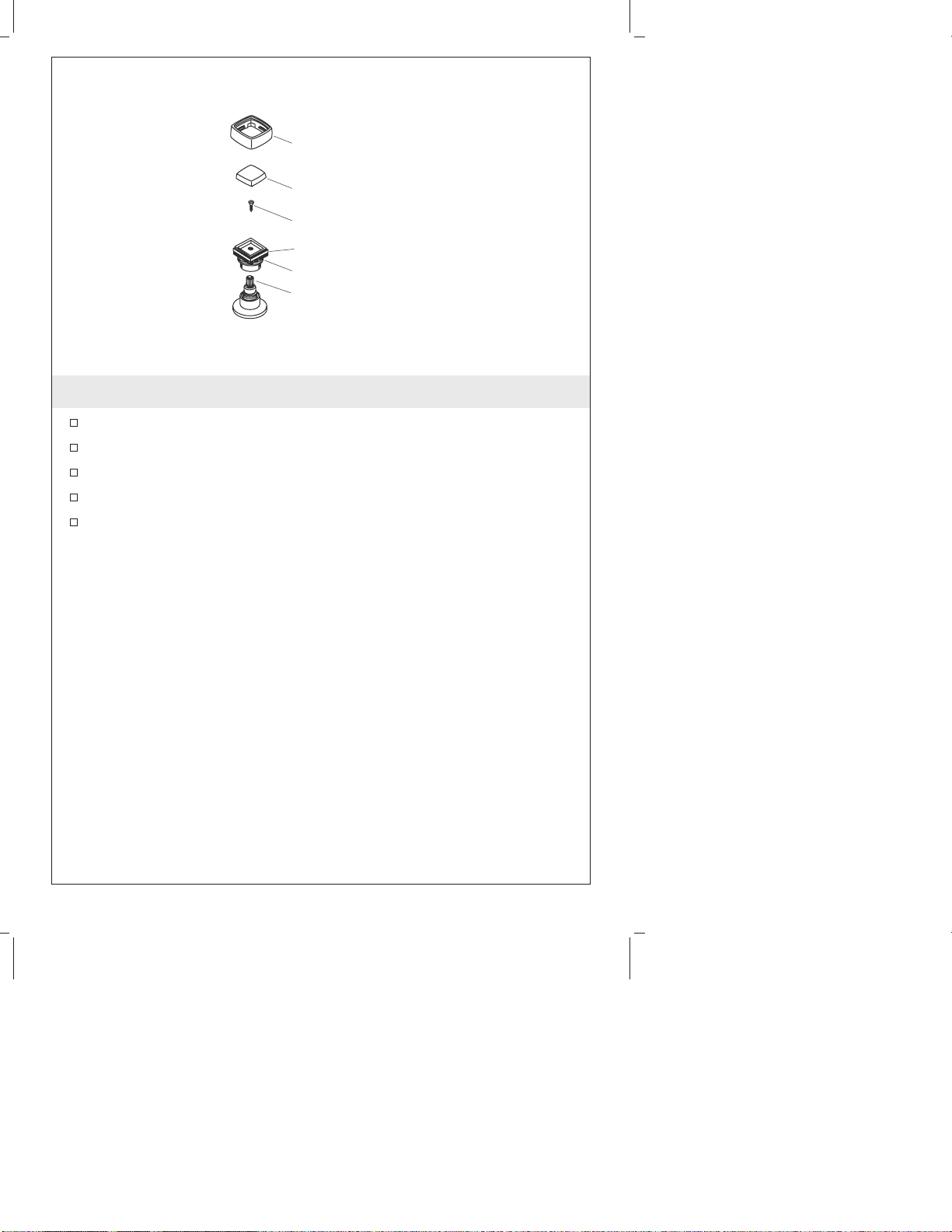

1. Install the Handles
Close the valves (hot = clockwise, cold = counterclockwise).
Remove the outer shell from each skirt assembly.
Fasten each skirt to a valve with a screw.
Snap an inset into each inset holder.
Thread an outer shell onto each skirt.
Outer Shell
Spline Adapter
Inset
Inset Holder
Screw
Skirt
Kohler Co. 3 106946-2-AB

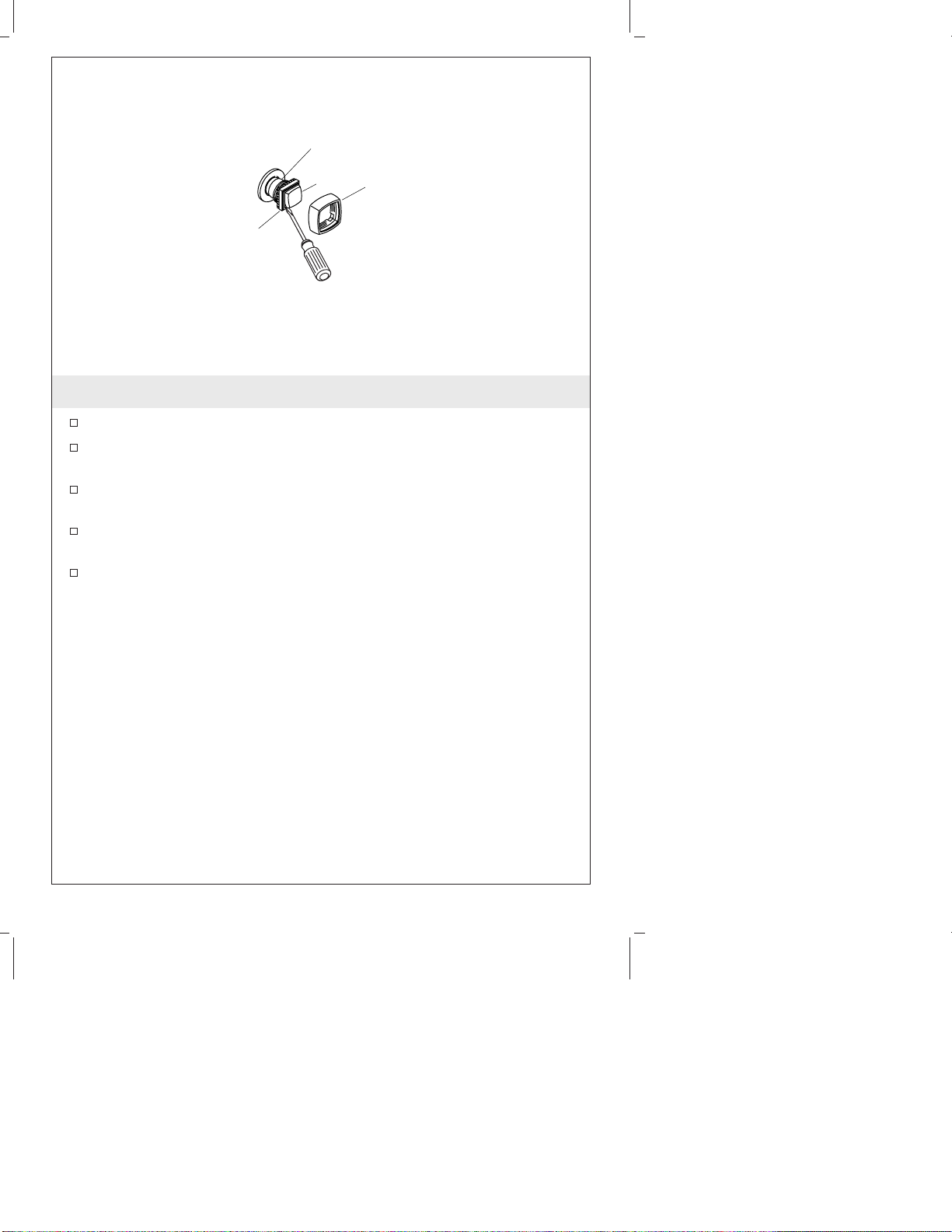

2. Changing the Inset
Remove the outer shell from the skirt.
Carefully pry the inset out of the rubber inset holder using a
small, thin bladed screwdriver.
Use a thin blade to pry one side of the rubber inset holder away
from the inset.
Assemble one side of the new inset into the rubber inset holder
and snap the inset into place.
Reassemble the handle to the skirt.
Inset
Holder
Outer
Shell
Inset
Skirt
106946-2-AB 4 Kohler Co.
Guide d’installation
Kit de poignée
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Veuillez lire toutes les instructions avant de commencer.
Respecter tous les codes de plomberie et de bâtiment locaux.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Tournevis
Kohler Co. Français-1 106946-2-AB

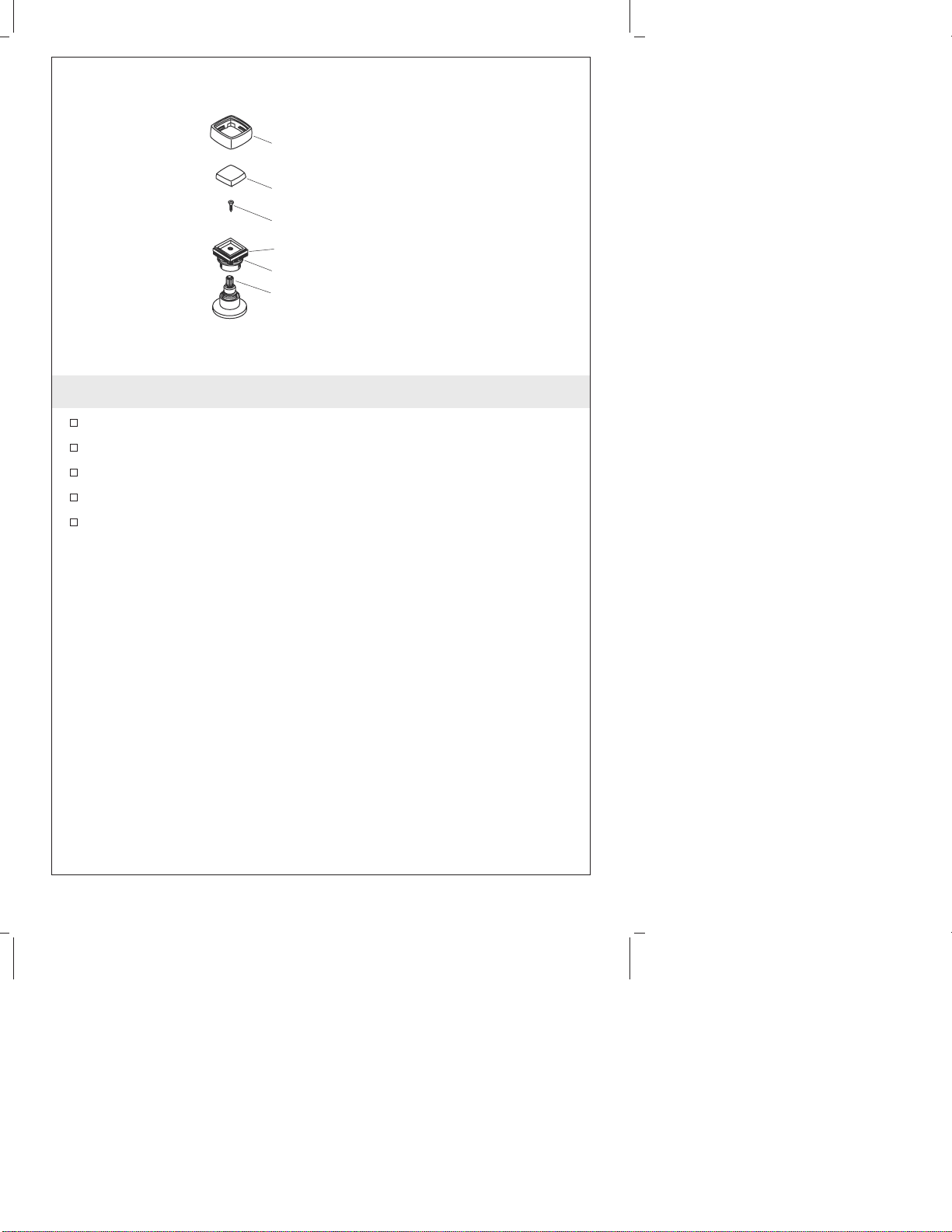

1. Installer les poignées
Fermer les valves (chaud = vers la droite, froid = vers la gauche).
Retirer l’enveloppe extérieure de chaque ensemble de jupe.
Attacher chaque jupe à une valve avec une vis.
Presser une enclave dans chaque support d’enclave.
Visser une enveloppe extérieure sur chaque jupe.
Couverture extérieure
Adaptateur à cannelures
Enclave
Support enclave
Vis
Jupe
106946-2-AB Français-2 Kohler Co.

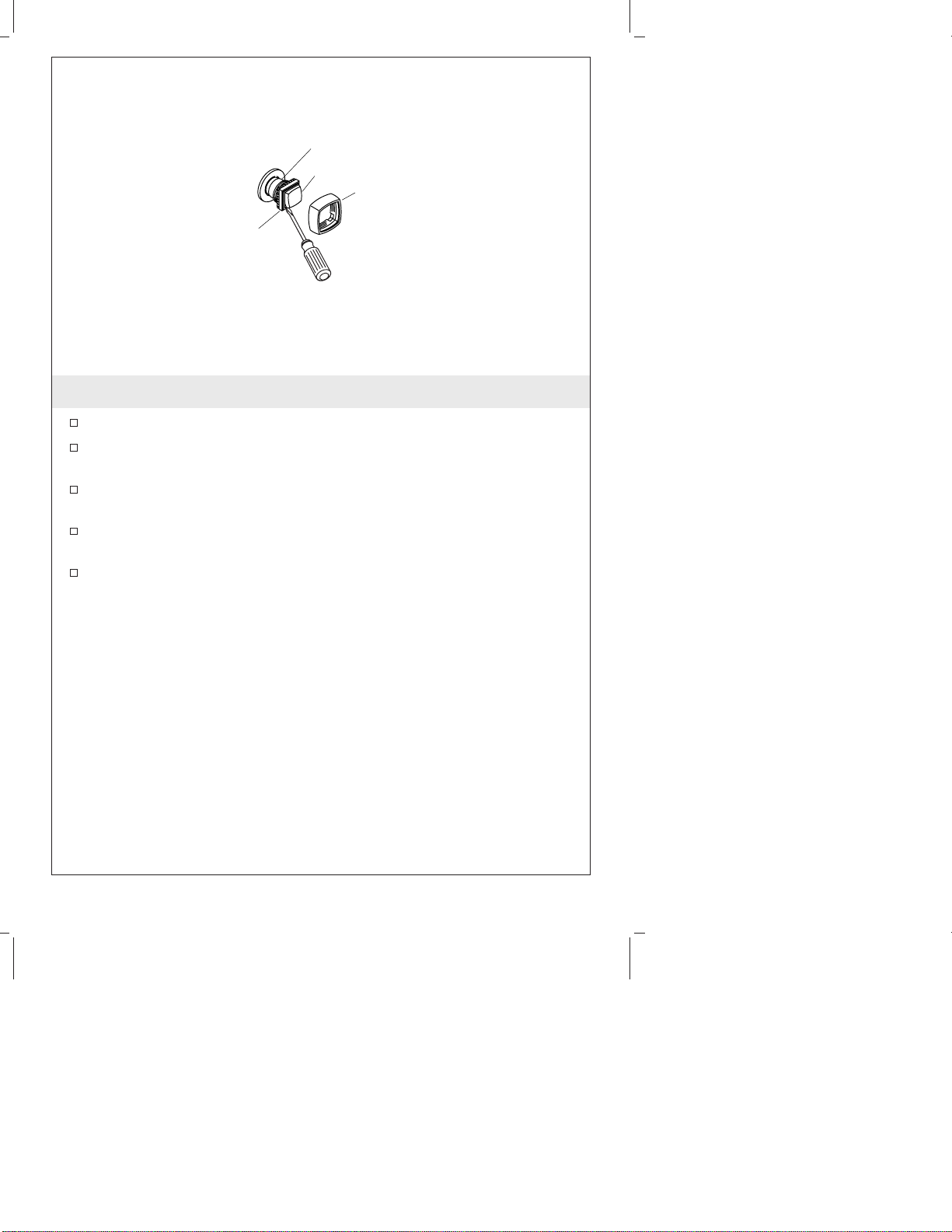

2. Changer l’enclave
Retirer l’enveloppe extérieure de la jupe.
Délicatement déloger l’enclave hors de son support en caoutchouc
à l’aide d’un tournevis à lame fine.
Utiliser un tournevis à lame fine pour écarter un côté du support
de l’enclave.
Assembler un côté de la nouvelle enclave dans son support en
caoutchouc et presser en place.
Ré-assembler la poignée à la jupe.
Support
enclave
Couverture
extérieure
Enclave
Jupe
Kohler Co. Français-3 106946-2-AB
Guía de instalación
Juego de manijas
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Lea estas instrucciones atentamente antes de comenzar.
Cumpla con todos los códigos locales de plomería y de
construcción.
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Destornilladores
Kohler Co. Español-1 106946-2-AB

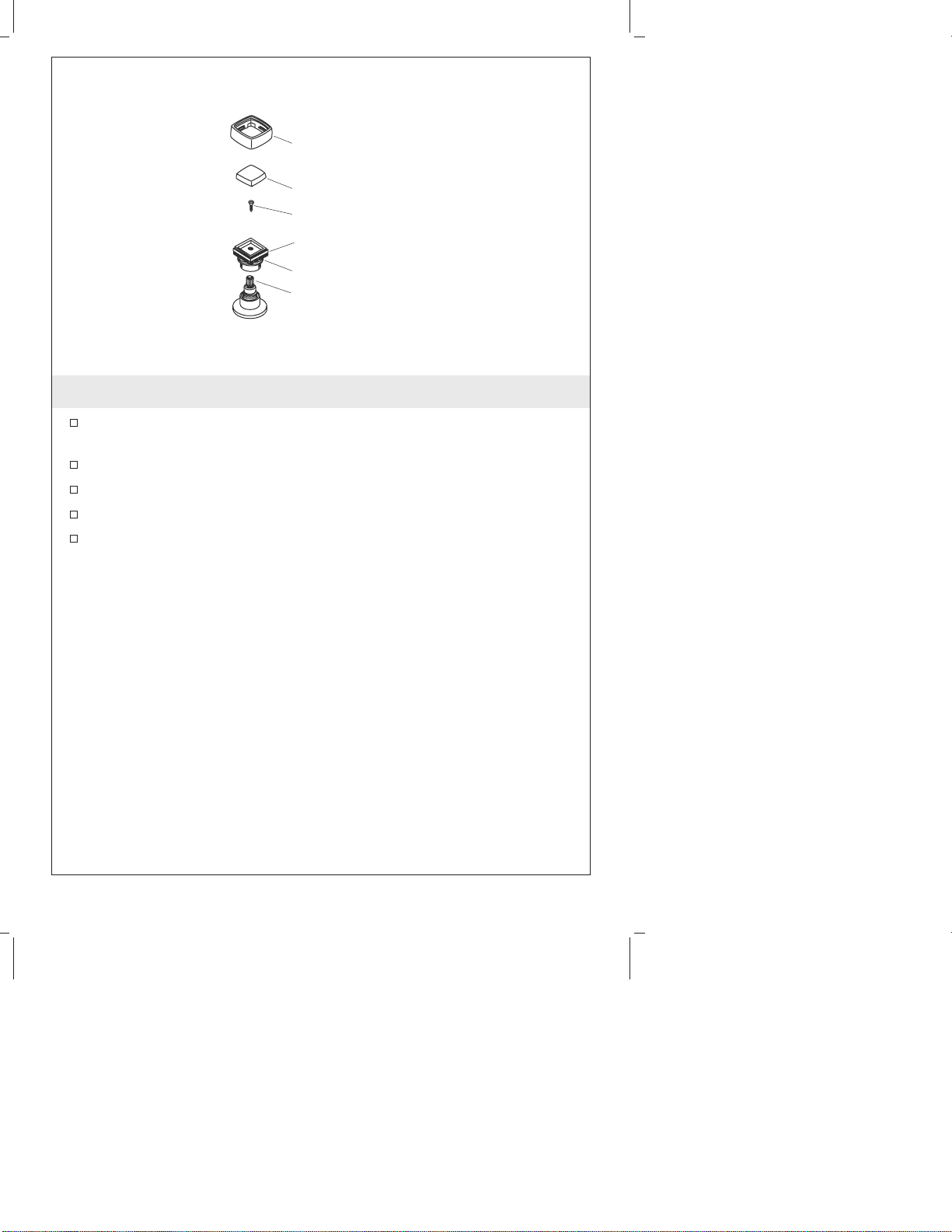

1. Instale las manijas
Cierre las válvulas (agua caliente=aladerecha, agua fría=ala
izquierda).
Retire el cuerpo exterior de cada montaje de la base.
Fije cada base a una válvula con un tornillo.
Coloque una pieza de inserción en cada soporte de inserción.
Enrosque un cuerpo exterior en cada base.
Cuerpo exterior
Adaptador de ranura
Pieza de inserción
Soporte de la
pieza de inserción
Tornillo
Base
Kohler Co. Español-2 106946-2-AB

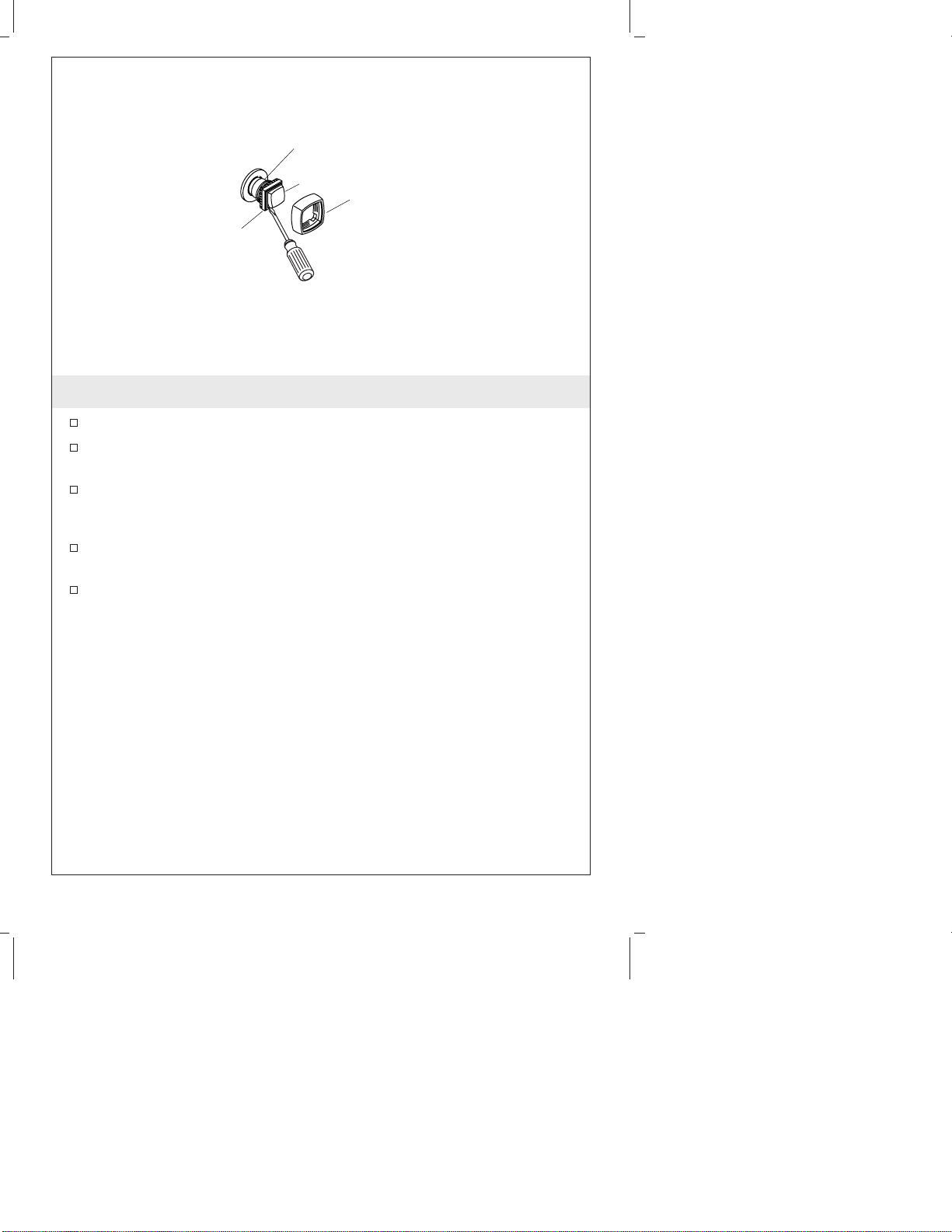

2. Cambie la pieza de inserción
Retire el cuerpo exterior de la base.
Saque con cuidado el soporte de inserción de goma levantando
con un destornillador plano y pequeño.
Utilice un destornillador plano y pequeño para levantar un lado
del soporte de inserción de goma y separarlo de la pieza de
inserción.
Monte un lado de la nueva pieza de inserción en el soporte de
inserción de goma y coloque la pieza de inserción en su lugar.
Vuelva a montar la manija en la base.
Soporte de
la pieza de
inserción
Tapa exterior
Pieza de inserción
Base
106946-2-AB Español-3 Kohler Co.
