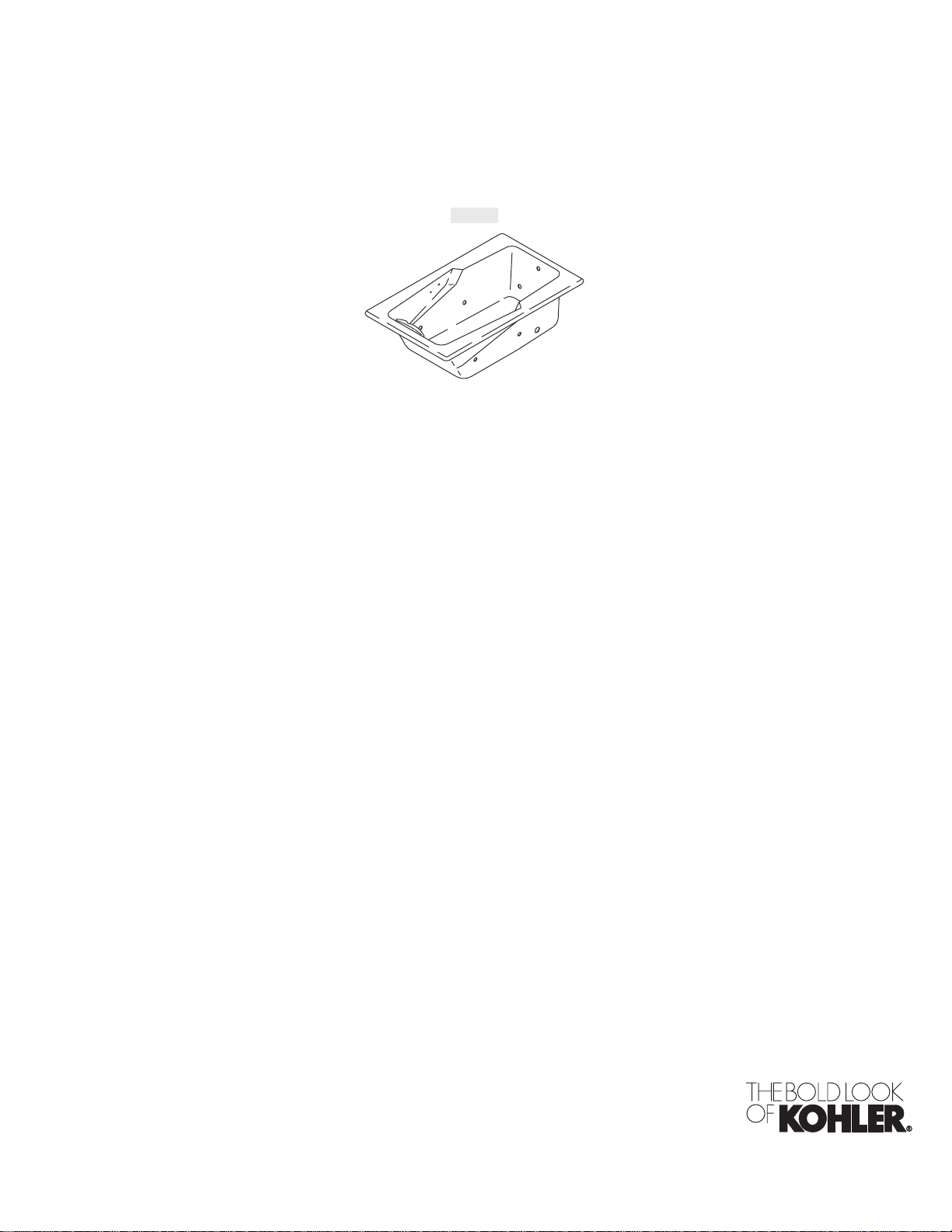

Kohler K-792 Guide de démarrage rapide

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-792

Product Information

With neck jets K-792-N1 shown

Without neck jets K-792-H2 not shown

Required accessories:

Jet trim kit K-9696

Grip rails (pair) K-9623

Fixture*: Basin area Top area Weight

Bathing

well 43″(109.2 cm) x

19″(48.3 cm) 54″(137.2 cm) x

30″(76.2 cm) 420 lbs

(109.5

kg)

Water depth Capacity

overﬂow 15″(38.1 cm) 62 gal (234.7 L)

* Approximate measurements for comparison only.

Product Pump Heater V A*

Neckjets 2 hp 1.5 kW 240 15

w/o

Neckjets 1.5 hp 1.5 kW 240 11

* Approximate measurements for comparison only.

Drop-in cut-out 58-1/2″(148.6 cm) x 34-1/2″(87.6 cm)

Cutout template K-584 template

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI) or Earth-Leakage

Circuit-Breaker (ELCB):

Pump/control 208-240 V, 20 A, 50/60 Hz

Locate the outlet behind the whirlpool and within 24″

(61 cm) of the pump.

Installation Notes

Install this product according to the installation guide.

Cast iron whirlpools are extremely heavy, making some drop-in

installations difficult. Splitting the deck/surround is recommended

if installing into a deck.

Floor support under whirlpool must provide for a minimum of

1500 lbs (680.4 kg).

Fixture conforms to ASME Standard A112.19.1M. All dimensions

are nominal.

K-792-N1

36"

(91.4 cm)

60" (152.4 cm)

3" (7.6 cm)

8-7/8"

(22.5 cm)

18"

(45.7 cm)

1-7/8"

(4.8 cm)

3-1/4"

(8.3 cm)

2-7/8" (7.3 cm)

1/4" (6 mm)

3/4" (1.9 cm)

20-3/8"

(51.8 cm)

1-1/2" OD

Pump/Control Access

34" (86.4 cm) W x 15" (38.1 cm) H

No change in measurements if connected with drain

illustrated. (K-7161-AF or K-7161M-AF)

1018963-1-C 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Avec jets pour le cou K-792-N1 illustré

Sans jets pour le cou K-792-H2 non illustré

Accessoires nécessaires:

Kit de garniture de jet K-9696

Barres d’appui (paire) K-9623

Appareil

sanitaire*: Espace du bassin Espace supérieur Poids

Bassin de

baignoire

43″(109,2 cm) x

19″(48,3 cm) 54″(137,2 cm) x

30″(76,2 cm) 420 lbs

(109,5

kg)

Profondeur d’eau Capacité

Au trop

plein 15″(38,1 cm) 62 gal (234,7 L)

Produit Pompe Chauffeau V A*

Jets pour le

cou 2 CV 1,5 kW 240 15

sans jets

pour le cou 1,5 CV 1,5 kW 240 11

* Mesures approximatives pour comparaison uniquement.

Mesures de la

découpe 58-1/2″(148,6 cm) x 34-1/2″(87,6 cm)

Plan de la découpe Gabarit K-584

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI) ou Disjoncteur de Mise à la Terre (ELCB):

Pompe/contrôle 208-240 V. 20 A. 50/60 Hz

Localiser la prise derrière la baignoire à hydromassage et dans

les 24″(61 cm) de la pompe.

Notes pour l’installation

Installer ce produit selon le guide d’installation.

Les baignoires à hydromassage en fonte sont très lourdes, rendant

difficile quelques installations encastrées. La séparation du

podium/pourtour est recommandée si l’installation est effectuée

sur un comptoir.

Le sol sous la baignoire à hydromassage doit pouvoir soutenir une

charge minimale de 1500 lbs (680,4 kg).

L’appareil sanitaire est conforme à la norme Standard ASME

A112.19.1M. Toutes les dimensions sont nominales.

K-792-N1

36"

(91,4 cm)

60" (152,4 cm)

3" (7,6 cm)

8-7/8"

(22,5 cm)

18"

(45,7 cm)

1-7/8"

(4,8 cm)

3-1/4"

(8,3 cm)

2-7/8" (7,3 cm)

1/4" (6 mm)

3/4" (1,9 cm)

20-3/8"

(51,8 cm)

Ø Ext. 1-1/2"

Accès à la pompe/contrôle

34" (86,4 cm) L x 15" (38,1 cm) H

Pas de changement de mesures si connecté

au drain illustré. (K-7161-AF ou K-7161M-AF)

Kohler Co. 3 1018963-1-C

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Con jets para el cuello K-792-N1 ilustrada

Sin jets para el cuello K-792-H2 no ilustrada

Accesorios requeridos:

Kit de guarnición del jet K-9696

Agarraderas (un par) K-9623

Producto*: Área del fondo Área superior Peso

Área de la

bañera 43″(109,2 cm) x

19″(48,3 cm) 54″(137,2 cm) x

30″(76,2 cm) 420 lbs

(109,5

kg)

Profundidad

del agua Capacidad

Al rebosadero 15″(38,1 cm) 62 gal (234,7 L)

Producto Bomba Calentador V A*

Jets para el

cuello 2 hp 1,5 kW 240 15

sin jets

para el

cuello

1,5 hp 1,5 kW 240 11

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Abertura para

instalación de

sobreponer

58-1/2″(148,6 cm) x 34-1/2″(87,6 cm)

Plantilla de corte Plantilla K-584

Requisitos eléctricos

Requiere un circuito dedicado protegido con un interruptor de

pérdida a tierra (GFCI) de clase A o un disyuntor de fuga a

tierra (ELCB):

Bomba/control 208-240 V, 20 A, 50/60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a menos de 24″(61 cm) de la bomba.

Notas para la instalación

Instale este producto conforme a la guía de instalación.

Las bañeras de hidromasaje de hierro fundido son sumamente

pesadas, lo que diﬁculta algunas instalaciones de sobreponer. Se

recomienda dividir la cubierta/área circundante si se va a instalar

en una cubierta.

El soporte del piso debajo de la bañera de hidromasaje debe poder

soportar como mínimo 1500 lbs (680,4 kg).

El producto cumple con la norma A112.19.1M de ASME. Todas las

dimensiones son nominales.

K-792-N1

36"

(91,4 cm)

60" (152,4 cm)

3" (7,6 cm)

8-7/8"

(22,5 cm)

18"

(45,7 cm)

1-7/8"

(4,8 cm)

3-1/4"

(8,3 cm)

2-7/8" (7,3 cm)

1/4" (6 mm)

3/4" (1,9 cm)

20-3/8"

(51,8 cm)

1-1/2" D.E.

Acceso a la bomba/control

34" (86,4 cm) de ancho x

15" (38,1 cm) de alto

No es necesario cambiar las medidas con el

desagüe ilustrado. (K-7161-AF o K-7161M-AF)

Kohler Co. 4 1018963-1-C
