Kohler K-2313 Manuel utilisateur

Installation Guide

Wet Surface Lavatory and Optional Porcelain Handbasin

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México

(Ej. K-12345M)

Français, page “Français-1”

Español, página “Español-1”

K-2313

1012579-2-B

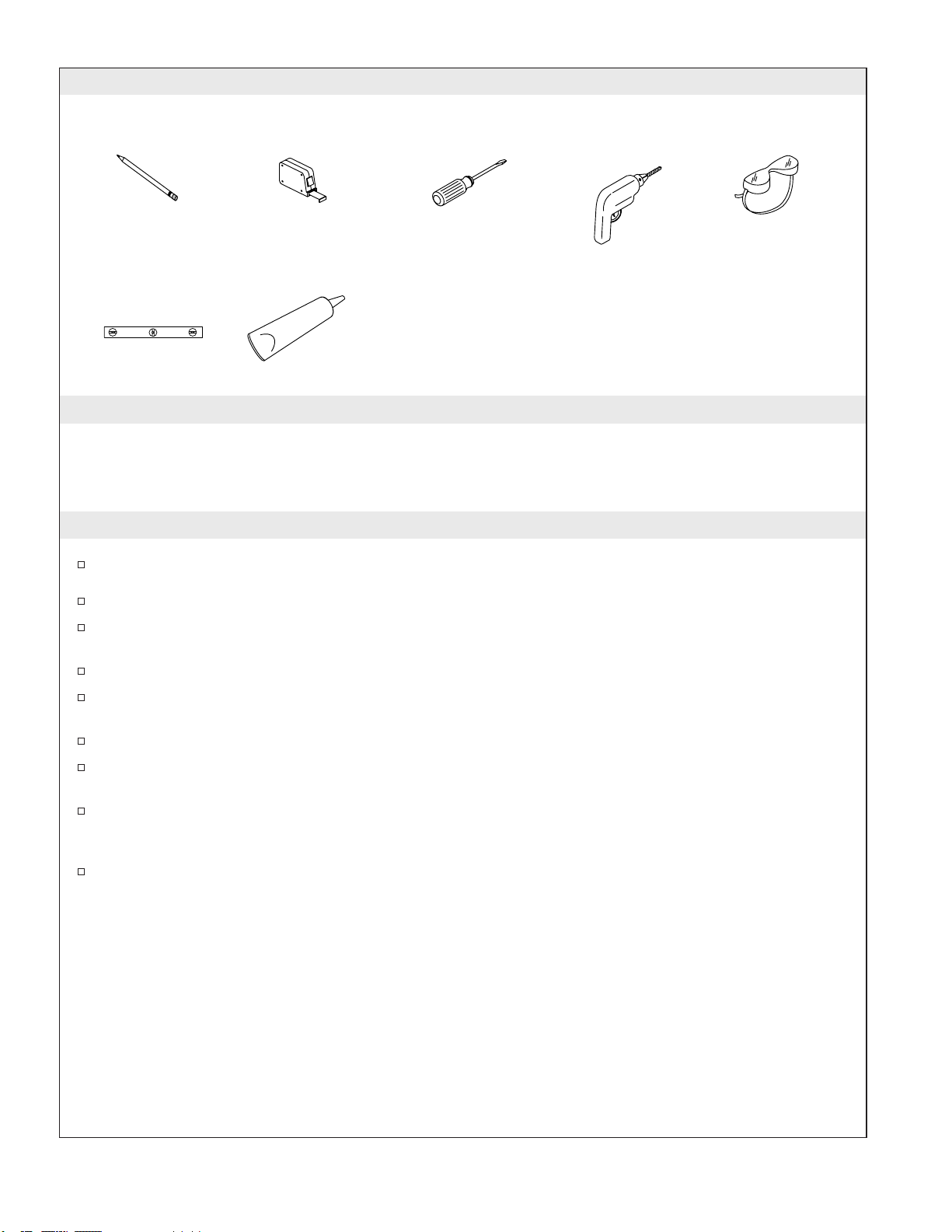

Tools and Materials

Thank You For Choosing Kohler Company

We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before

you start installation. If you encounter any installation or performance problems, please don’t hesitate to

Company.

Before You Begin

Refer to the Homeowners Guide to determine all necessary components for your installation.

Observe all local plumbing and building codes.

Prior to installation, unpack the new lavatory and inspect it for damage. Return the lavatory to its

protective carton until you are ready to install it.

Inspect the drain and supply tubing. Replace if necessary.

If bracket is installed for the natural lavastone countertop, no additional brackets are required for

this installation.

Model K-3081 wall-mount vanity is designed for placement under the lavatory.

This lavatory is designed for use with Purist mirrored cabinets with integrated laminar ﬂow faucet.

A wall-mount faucet (minimum spout length 12″(30.5cm)) can also be used with this lavatory.

Before installing the ﬁnished wall make sure the proper brackets are installed for each of your

furniture choices in this product line (consult the Homeowners Guide for proper conﬁguration).

Plumbing and electrical (if applicable) rough-ins should also be complete.

If installing multiple components (cabinet, countertop, lavatory, etc.) read all product installation

instructions before beginning. Some components should be installed before others. Refer to

Homeowners Guide for sample conﬁgurations.

Pencil Measuring Tape Safety Glasses

Drill

Sealant

Plus:

Screws

Washers

Level

Phillips

Screwdriver

1012579-2-B 2 Kohler Co.

1. Wall Preparation

CAUTION: Risk of personal injury and product damage. Extend the brace beyond the lavatory to the

nearest stud. This will ensure proper support for the lavatory.

If installing multiple components or brackets in this product line, consult the Homeowners Guide

for proper brace conﬁguration.

Install a 2x12 brace if brackets are being installed (see bracket installation guide).

If installing mirrored cabinets K-3091/92/93, rough-in the plumbing according to the instructions

packed with them.

If installing mirrored cabinets K-3082/83/89/90, rough-in the plumbing and electrical according to

the instructions packed with them.

Rough-in the supplies, drain and trap.

Complete the ﬁnished wall.

2. Install the Lavatory with the Brackets Only

Attach the brackets to the wall per installation instructions packed with lavatory bracket kit.

Bracket

Lag Screw

Kohler Co. 3 1012579-2-B

3. Attach the Tie Bar to the Brackets

Insert the 1/8″bolts through a washer. Then insert the 1/8″bolts through the bracket holes closest

to the wall. Spin the toggle wing nut onto the tip of each bolt.

Place the tie bar on the brackets, aligning inner holes of tie bar with holes in front of brackets. Bolt

tie bar down using the ﬂush head bolt, washer and nut.

1/8" Bolt

Bracket

Tie Bar

Washer

Nut

Toggle

Wing Nut

Flush

Head Bolt

1012579-2-B 4 Kohler Co.

4. Install the Lavatory to the Brackets

CAUTION: Risk of personal injury and product damage. It is recommended that two people install

lavatory to brackets.

Install assembled 1/8″bolts into the front holes of the lavatory as shown.

Place the lavatory on the brackets - as the lavatory is being lowered onto the brackets, pinch the

back toggle wing nuts so they ﬁt into the holes located in the bottom rear of the lavatory.

Insert the bolts located towards the front into the slots located in the sides of the tie bar.

CAUTION: Risk of product damage. Do not overtighten the bolts. Overtightening will damage the

lavatory.

Tighten down all the bolts.

Insert toggle bolt into slot

Pinch wing nut closed to

insert into the lavatory hole

Toggle Wing Nut

1/8" Bolt

Washer

As Viewed From Below

Kohler Co. 5 1012579-2-B

5. Install the Lavatory to the Lavastone Countertop/Wall-Mount Vanity

CAUTION: Risk of personal injury. Natural lavastone is an extremely dense, heavy material. Do not

attempt to lift or install lavastone countertops without assistance.

Make sure the countertop/vanity surface is clean and dry.

Temporarily position the lavatory on countertop/vanity cut-out. Lightly mark outline.

NOTE: If installing the lavatory with hole drilling, install the faucet at this time. Follow all the instructions

packed with the faucet.

Remove the lavatory and apply a continuous bead of sealant (not provided) around the bottom

edges of the lavatory.

Place the lavatory on top of the countertop/vanity cut-out and immediately wipe away any excess

sealant.

Allow the sealant to cure before proceeding.

6. Complete the Installation

Install bracket covers according to installation instructions packed with bracket kit.

Install lavatory drain. Follow all instructions packed with the drain.

Connect supplies and drain assembly.

Turn supplies on and check for leaks.

Sealant

Wall-Mount Vanity

Lavastone

Countertop

As Viewed From Below

1012579-2-B 6 Kohler Co.

7. Optional Porcelain Hand Basin

There are two optional porcelain hand basins, one with an open bottom (K-2315) and one with a

closed bottom (K-2316). These bowls are designed to catch and retain water.

Set the bowl on the lavatory. Lift up the open bottom bowl evenly or tip to one side to allow the

water to drain through the hole. Pour the water out of the closed bottom bowl.

Open Botton Hand Basin

(closed bottom version not shown)

Kohler Co. 7 1012579-2-B

Guide d’Installation

Lavabo Sur Comptoir

Outils et Matériaux

Merci d’avoir choisi un produit KOHLER

Nous apprécions votre engagement envers la qualité KOHLER. S’il vous plait, prenez quelques minutes et

lisez attentivement ce guide avant de commencer votre installation. N’hésitez pas à nous contacter en cas de

problème d’installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site Internet

sont au verso. Merci encore d’avoir choisi un produit KOHLER.

Avant De Commencer

Reportez-vous au Guide d’Utilisation aﬁn de déterminer les composants nécessaires qui

correspondent à votre installation.

Respectez tous les codes de plomberie et de bâtiment locaux.

Avant l’installation, déballez le nouveau lavabo et examinez le pour en déceler tout dommage.

Remettre le lavabo dans son emballage de protection en attendant de commencer l’installation.

Vériﬁez l’état des tuyaux d’évacuation et d’alimentation. Remplacez si nécessaire.

Si vous installez un support pour un comptoir en Pierre Volcanique Naturelle, aucun support

supplémentaire n’est nécessaire.

Le meuble lavabo modèle K-3081 est fait pour être installé sous un lavabo.

Ce lavabo est conçu pour être installé avec une Armoire de Toilette de la Ligne Purist, et avec un

robinet intégré avec un débit laminaire. Il est aussi possible d’installer un robinet mural (longueur

minimale de bec : 12″(30,5 cm)) avec ce lavabo.

Avant de compléter le mur, assurez-vous d’avoir installé les supports appropriés pour chaque

meuble (se reporter au Guide d’Utilisation pour la conﬁguration correcte). Les raccords de

plomberie et d’électricité (si applicable) doivent aussi être terminés.

Si vous installez de multiples composants (armoires de toilettes, plans de travail, lavabos, etc.), lisez

les Notices d’Installation des produits avant de commencer. Certains composants doivent être

installés avant d’autres. Reportez-vous au Guide d’Utilisation pour des exemples de conﬁgurations.

Kohler Co. Français-1 1012579-2-B

1. Préparation du Mur

ATTENTION : Risque de dommage corporel ou d’endommagement du produit. Étendre le renfort

vers le montant le plus proche au lavabo. Cela assurera le support approprié pour le lavabo.

Lorsque l’on installe des multiples composants ou des supports, se reporter au Guide d’Utilisation

pour la conﬁguration appropriée des renforts.

Installer un renfort de 2x12 si l’on installe des supports (voir le guide d’installation des supports).

Si vous installez les armoires de toilette K-3091/92/93, préparez la plomberie brut selon la notice

qui accompagne les produits.

Si vous installez les armoires de toilette K-3082/83/89/90, préparez la plomberie brute et les

raccords électriques selon la notice qui accompagne les produits.

Installez les tubes d’arrivée d’eau, le drain et le siphon.

Terminez le mur.

2. Installez le Lavabo avec Supports Seulement

Fixer les supports au mur selon la notice d’installation qui accompagne les supports du lavabo.

Kohler Co. Français-2 1012579-2-B

3. Attachez la Barre de Jonction au Supports

Introduisez les boulons de 1/8″dans les rondelles. Puis introduisez les boulons de 1/8″dans les

oriﬁces proches du mur. Vissez les écrou à oreilles sur la tige de chaque boulon.

Positionnez la barre d’ancrage sur les supports, en alignant les oriﬁces de la barre d’ancrage et les

oriﬁces avant des supports. Fixez la barre d’ancrage avec des boulons à tête noyée, rondelles et

écrous.

1012579-2-B Français-3 Kohler Co.
