Klarstein Wonderwall Manuel utilisateur

Wonderwall &

Wonderwall Art

Infrarotheizung

Infrared Heater

Radiador infrarrojo

Radiateur Infrarouge

Riscaldatore a infrarossi

Hinweis: Das Gerät eignet sich nicht zur Nutzung als

primäre Heizquelle.

Note: The device is not suitable for use as a primary

heat source.

Remarque : l‘appareil ne convient pas en tant que

source principale de chauffage.

Nota: il dispositivo non è idoneo ad essere utilizzato

come fonte di riscaldamento primaria.

Advertencia: el aparato no es apto para utilizar como

fuente de calefacción primaria.

10034232 10034236 10034237 10034238

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie

die folgenden Hinweise sorgfältig durch und befolgen Sie

diese, um möglichen Schäden vorzubeugen. Für Schäden,

die durch Missachtung der Hinweise und unsachgemäßen

Gebrauch entstehen, übernehmen wir keine Haftung. Scannen

Sie den folgenden QR-Code, um Zugriff auf die aktuellste

Bedienungsanleitung und weitere Informationen rund um das

Produkt zu erhalten.

INHALTSVERZEICHNIS

Produktdatenblatt3

Sicherheitshinweise4

Wandinstallation5

Displayanzeigen der Fernbedienung6

Bedienung und Funktionen6

Schnellstart8

Hinweise zur Entsorgung12

Konformitätserklärung12

TECHNISCHE DATEN

Artikelnummern 10034232

10034236

10034237

10034238

Stromversorgung 220-240V ~ 50 Hz

Leistung (Watt) 600 W (±10%)

Abmessungen 59,5 cm x 100,5 cm

English 13

Français 24

Italiano 35

Español 46

PRODUKTDATENBLATT

Modellkennung(en) 10034232, 10034236, 10034237, 10034238

Angabe Symbol Wert Einheit Angabe Einheit

Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:

Art der Regelung der Wärmezufuhr

Nennwärmeleistung Pnom 0,6 kW Manuelle Regelung der Wärmezufuhr mit

integriertem Thermostat

nein

Mindestwärmeleistung

(Richtwert)

Pmin 0,0 kW Manuelle Regelung der Wärmezufuhr

mit Rückmeldung der Raum- und/oder

Außentemperatur

nein

Maximale kontinuierliche

Wärmeleistung

Pmax,c 0,6 kW Elektronische Regelung der Wärmezufuhr

mit Rückmeldung der Raum- und/oder

Außentemperatur

nein

Hilfsstromverbrauch Wärmeabgabe mit Gebläseunterstützung nein

Bei Nennwärmeleistung elmax 0,600 kW Art der Wärmeleistung/Raumtemperaturkontrolle

Bei Mindestwärmeleistung elmin 0,000 kW Einstuge Wärmeleistung, keine

Raumtemperaturkontrolle

nein

Im Bereitschaftszustand elSB 0,000 W Zwei oder mehr manuell einstellbare Stufen,

keine Raumtemperaturkontrolle

nein

Raumtemperaturkontrolle mit mechanischem

Thermostat

nein

Mit elektronischer Raumtemperaturkontrolle nein

Mit elektronischer Raumtemperaturkontrolle und

Tageszeitregelung

nein

Mit elektronischer Raumtemperaturkontrolle und

Wochentagsregelung

Sonstige Regelungsoptionen

Raumtemperaturkontrolle mit Präsenzerkennung nein

Raumtemperaturkontrolle mit Erkennung offener

Fenster

Mit Fernbedienungsoption nein

Mit adaptiver Regelung des Heizbeginns nein

Mit Betriebszeitbegrenzung nein

Mit Schwarzkugelsensor nein

Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

SICHERHEITSHINWEISE

• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette und schließen

Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.

• Falls das Netzkabel beschädigt ist, lassen Sie es von einer ausgebildeten Fachkraft ersetzen.

• Stellen Sie den Kamin nicht direkt unter der Steckdose auf.

• Halten Sie einen Meter Abstand zu brennbaren Materialien wie Möbeln,

Vorhängen oder Ähnlichem.

• Lassen Sie das Gerät während der Benutzung nicht unbeaufsichtigt.

• Lassen Sie das Gerät nicht unbeaufsichtigt, während es an die Steckdose

angeschlossen ist.

• Benutzen Sie das Gerät außerhalb der Reichweite von Kindern. Kinder dürfen das

Gerät nur unter Aufsicht bedienen.

• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im

Haushalt und in ähnlichen Umgebungen vorgesehen.

• Benutzen Sie das Gerät nicht wenn es Fehlfunktionen aufweist oder in irgendeiner

Form beschädigt wurde.

• Reparaturen dürfen nur von ausgebildeten Fachkräften durchgeführt werden.

• Falsch oder eigenständig ausgeführte Reparaturen stellen ein Verletzungsrisiko dar.

• Verlegen Sie das Netzkabel nicht unter Teppichen oder Läufern.

• Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten oder heiße

Ober ächen verläuft.

• Decken Sie den Kamin nicht ab, um Überhitzen zu vermieden.

• Benutzen Sie das Gerät nicht mit einem externen Timer, einer ferngesteuerten Steckdose

oder einem anderen Gerät, das den Kamin automatisch ein- und ausschaltet.

• Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.

• Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Duschen oder

Swimmingpools.

• Benutzen Sie das Gerät nicht im Freien.

• Benutzen Sie das Gerät nicht mit nassen Händen.

• Benutzen Sie das Gerät nicht auf oder in der Nähe heißer Ober ächen.

• Benutzen Sie das Gerät nicht mit beschädigtem Netzkabel.

• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose und lassen Sie das

Gerät vollständig abkühlen.

• Benutzen Sie zur Reinigung keine Scheuermittel.

• Verwenden Sie nur Zubehör, das vom Hersteller ausdrücklich dafür zugelassen ist.

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen

dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen

Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen

vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.

VORSICHT

Verbrennungsgefahr! Einige Geräteteile können sehr heiß werden.

Achten Sie darauf, dass Sie oder Ihre Kinder sich nicht daran

verbrennen.

WANDINSTALLATION

Wichtige Hinweise zur Installation

• Der ununterbrochene Betrieb verkürzt die Nutzungsdauer der Heizgeräte. Das

Gerät sollte nach Möglichkeit alle 12 Stunden pausieren.

• Verwenden Sie das Geräte nicht, wenn die Umgebungstemperatur über 20°C

liegt, da hohe Temperaturen die Leistung beeinträchtigen.

• Die Steckdose sollte sich mindestens 20 cm über dem Boden benden.

• Halten Sie das Gerät fern von brennbaren und explosiven Stoffen.

• Lassen Sie um das Gerät herum einen Sicherheitsabstand von 30 cm nach vorne,

oben und hinten. Lassen Sie um das Gerät herum einen Sicherheitsabstand von

10cm nach rechts und links.

• Während der ersten ein oder zwei Tage können neue Heizgeräte Gerüche

abgeben, die für den Menschen unbedenklich sind.

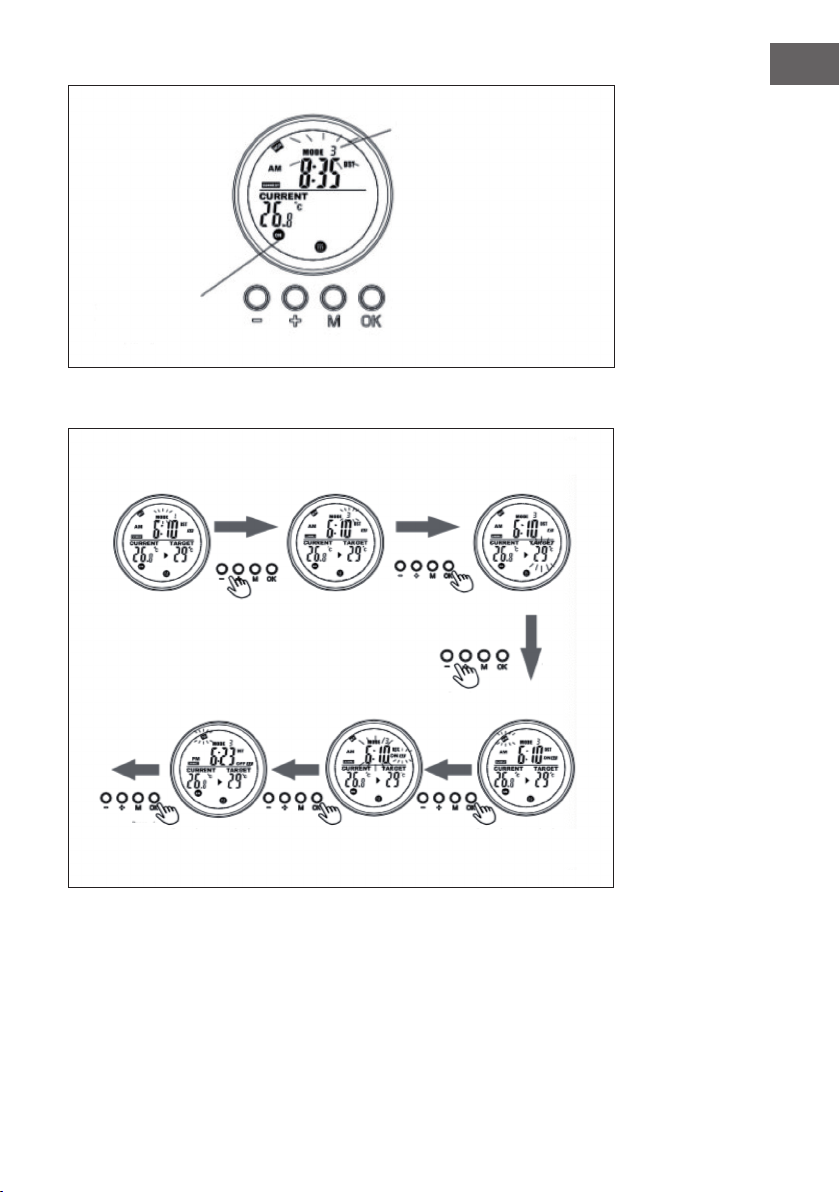

DISPLAYANZEIGEN DER FERNBEDIENUNG

BEDIENUNG UND FUNKTIONEN

Taste [M]

• Drücken Sie die Taste [M], um zwischen Systemzeit und Thermostat zu wechseln.

• Wenn Sie sich in einem Programmplatz benden, halten Sie die Taste [M] gedrückt, um

ihn zu programmieren.

System Thermostat

Programmplatz

Wochentag

Programmtyp

AM (früh)/PM (spät)

Verbindungsstatus

aktuelle Temperatur

Gerätestatus

Grad Celsius

Zieltemperatur

Grad Fahrenheit

Batteriewarnung

Kühlmodus

Heizmodus

Sommerzeit

Programm-Startzeit

Programm-Endzeit

Taste [OK]

• Drücken Sie die Taste [OK], um den Programmplatz 1-4 ein- oder auszuschalten.

• Wenn Sie sich im Programmier- oder Einstellungsmodus benden, drücken Sie die

Taste [OK], um die Eingabe zu bestätigen und zum nächsten Schritt zu wechseln.

• Wenn Sie die Taste [OK] in der Systemansicht drücken können Sie das Gerät

manuell ein- und ausschalten.

Taste [+] und [-]

• Wählen Sie den Programmplatz.

• Drücken Sie die Taste [+] oder [-], um den Wert in der Programmierung zu

erhöhen/verringern. Halten Sie die Tasten gedrückt, um den Wert schneller zu

erhöhen/verringern.

Verbindung zwischen Fernbedienung und Heizung herstellen

1. Halten Sie die Tasten [+] und [-] gleichzeitig gedrückt, um die Paarung zu starten.

Das Symbol CONNECT blinkt im Display und signalisiert, dass die versucht

Fernbedienung eine Verbindung mit dem Gerät herzustellen.

2. Schalten Sie die Heizung am seitlichen Schalter ein. Das Gerät bendet sich nun 60

Sekunden lang im Paarungsmodus.

3. Warten Sie, bis das Symbol CONNECT aufhört zu blinken und dauerhaft im

Display leuchtet. Die Fernbedienung ist nun mit der Heizung verbunden.

Hinweis: Die Fernbedienung funktioniert nur in einem Radius von maximal 10 Metern

zum Gerät. Das Herstellen der Verbindung dauert in der Regel 5 Sekunden.

SCHNELLSTART

Manuelles Überschreiben

Drücken Sie mehrmals auf die Taste [OK], um zwischen folgenden Funktionen

auszuwählen:

• Manuelle Temperatureinstellung

• OFF (aus)

• ON (ein)

Hinweis: Die manuelle Einstellung überschreibt alle Programme, die in den

Programmplätzen gespeichert sind und setzt alle Programmplätze auf OFF.

Umgekehrt löscht das Einschalten der Programme auf den Programmplätzen die

manuellen Einstellungen.

Sind manuellen Einstellung aktiv, leuchten die Symbole On/OFF durchgängig. Sind

Programme auf den Programmplätzen aktiv, blinken die Symbole ON/OFF.

Manuelles Ausschalten

des Systems (das Symbol

leuchtet durchgängig)

Manuelles Einschalten

des Systems (das Symbol

leuchtet durchgängig)

Manuelles Einstellen der

Temperatur (das Symbol

leuchtet durchgängig)

Voreingestellte Programme

Aktivieren Sie eine der Programmplätze, um die manuellen Einstellungen zu

überschreiben und das voreingestellte Programm für diesen Programmplatz zu starten.

Programmplätze programmieren

Das blinkende Symbol

MODE signalisiert, dass das

voreingestellte Programm für

Programmplatz 3 momentan

aktiv ist.

Das blinkenden

Symbol ON/

OFF zeigt,

dass das Gerät

momentan von

einem Programm

gesteuert wird.

Woche

programmieren Programmplatz

programmieren

Drücken Sie im

Thermostatmodus [+]

oder [-].

Stellen Sie den

Wochentag für die

Startzeit (ST) mit +/- ein.

Stellen Sie die genaue

Startzeit (Stunde und

Minuten) mit +/- ein.

Stellen Sie den

Wochentag für die

Endzeit (ET) mit +/- ein.

Wählen Sie den zu

programmierenden

Programmplatz aus und

bestätigen Sie mit [OK]

Drücken Sie [+] oder [-] und

bestätigen Sie die Zieltemperatur

mit [OK].

Startzeit (ST) und Endzeit (ET) für mehrere Tage einstellen

Der Timer kann entweder für alle Tage gleich oder für einzelne Tage separat

programmiert werden. Es gibt 3 Wochentags-Modi. Die Anzeige im Display sieht wie

folgt aus:

Täglich Werktags Wochenende

Je nachdem, welchen Modus sie auswählen, wird die Heizung am nächsten fälligen ST-

Tag starten. An diesen Tagen wird die Heizung gemäß Ihrer Programmierung gestartet

und gestoppt.

Startzeit (ST) und Endzeit (ET) für bestimmte Tage einstellen

ST: Bestimmten Start-Tag

auswählen

ET: Beliebigen Wochentag

für die Endzeit auswählen

Stellen Sie die genaue Endzeit (Stunde und Minuten) mit +/- ein. und

Bestätigen Sie mit [OK]. Die Programmierung ist jetzt abgeschlossen.

Autres manuels pour Wonderwall

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Klarstein Chauffage

Klarstein

Klarstein Florentina IR Manuel utilisateur

Klarstein

Klarstein 10031808 Manuel utilisateur

Klarstein

Klarstein Wonderwall Air Art Smart Manuel utilisateur

Klarstein

Klarstein Wonderwall Earth Manuel utilisateur

Klarstein

Klarstein WONDERWALL AIR 36 Manuel utilisateur

Klarstein

Klarstein LA PALMA 500 SMART Manuel utilisateur

Klarstein

Klarstein 10032004 Manuel utilisateur

Klarstein

Klarstein 10012217 Manuel utilisateur

Klarstein

Klarstein Norderney Manuel utilisateur

Klarstein

Klarstein WONDERWALL AIR 96 Manuel utilisateur

Klarstein

Klarstein WONDERWALL 72 Manuel utilisateur

Klarstein

Klarstein THERMAXX 2500 Manuel utilisateur

Klarstein

Klarstein BORNHOLM CURVED SMART Manuel utilisateur

Klarstein

Klarstein Hot Spot Pebble Manuel utilisateur

Klarstein

Klarstein WONDERWALL 36 Manuel utilisateur

Klarstein

Klarstein Hot Spot Crystal IR Manuel utilisateur

Klarstein

Klarstein Hot Spot Crystal Flow Manuel utilisateur

Klarstein

Klarstein Hot Spot Crystal Flow Manuel utilisateur

Klarstein

Klarstein 10006586 Manuel utilisateur

Klarstein

Klarstein CTR-1 HEAT Manuel utilisateur

Klarstein

Klarstein 10032782 Manuel utilisateur

Klarstein

Klarstein 10032777 Manuel utilisateur

Klarstein

Klarstein 10033016 Manuel utilisateur

Klarstein

Klarstein 10012240 Manuel utilisateur

Manuels Chauffage populaires d'autres marques

oventrop

oventrop Regucor Series Manuel utilisateur

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuel utilisateur

ELMEKO

ELMEKO ML 150 Manuel utilisateur

BN Thermic

BN Thermic 830T Manuel utilisateur

KING

KING K Series Mode d’emploi

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guide de démarrage rapide

Well Straler

Well Straler RC-16B Manuel utilisateur

EUROM

EUROM 333299 Manuel utilisateur

Heylo

Heylo K 170 Manuel utilisateur

Eterna

Eterna TR70W Manuel utilisateur

Clarke

Clarke GRH15 Mode d’emploi

IRSAP

IRSAP The Radiator Company Ovali Manuel utilisateur

Empire Heating Systems

Empire Heating Systems WCC65 Manuel utilisateur

Wetekom

Wetekom 92 86 43 Manuel utilisateur

Desa

Desa SPC170-F Manuel utilisateur

Watlow

Watlow Watrod Electric Tubular Heaters Manuel utilisateur

Haverland

Haverland ECO-DRY GPS Series Manuel de la liste des pièces

Stelpro

Stelpro ASILVC2060 Series Manuel utilisateur
