COOKTOP PARTS

For Models: KECC501GBL2, KECC501GWH2, KECC501GAL2

(Black) (White) (Almond)

30" ELECTRIC

BUILT−IN

COOKTOP

10−02 Litho in U.S.A. (RS) Part No. 8177487

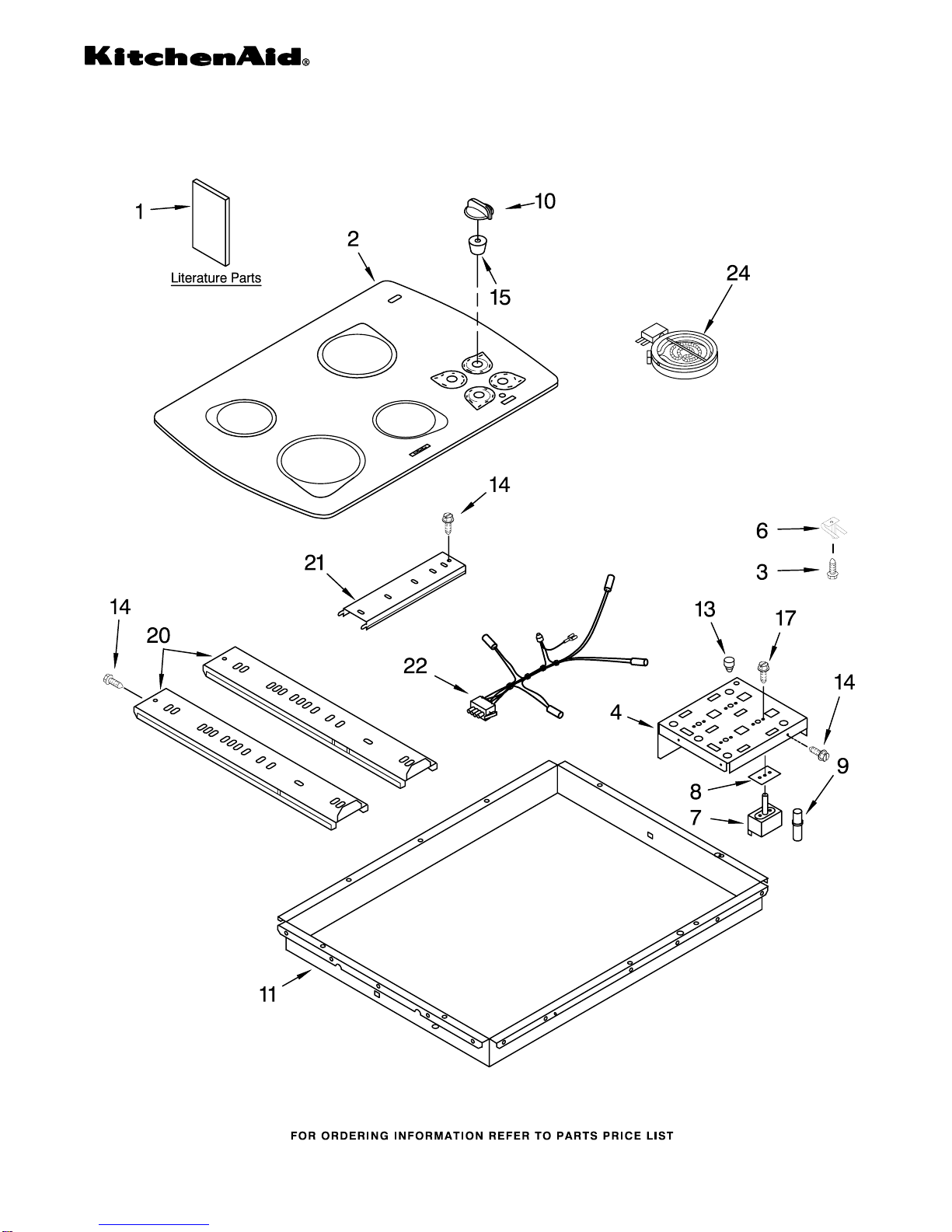

COOKTOP PARTS

For Models: KECC501GBL2, KECC501GWH2, KECC501GAL2

(Black) (White) (Almond)

8177487

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

LIT3191771

Installation

Instructions

LIT3191793

Wiring Diagram

LIT3191524

Use & Care Guide

LIT3191638

Safer Cooking Tips

2 Cooktop, Glass

4455296 Black

4455294 White

4455295 Almond

3 246119 Screw

4 4455421 Bracket, Switch

Mounting

6 3191791 Spring Locator (8)

7 Switch, Infinite

4454541 Use W/2400W

Left Front Burner

3191050 Use W/1700W

Right Rear Burner

3191049 Use W/1400W

Left Rear Burner

3191049 Use W/1200 W

Right Front Burner

8 3192439 Seal, Switch Shaft

9 3191945 Light, Indicator

10 Knob, Control (4)

9750372FF

Black

9750372FW

White

9750372FT

Almond

11 4456401 Box, Burner

13 3192477 Bumper, Silicone

14 3196537 Screw

15 3182435 Seal, Switch (4)

17 311865 Screw

20 3191515 Rail, Element (2)

21 3192268 Rail, Element (1)

22 3191343 Lamp, Hot

Surface Indicator

24 Element, Surface

(Includes # 16)

8272565 2500W Left Front

8272567 1200W Right Front

8272566 1800W Right Rear

8272564 1500W Left Rear

3192737 Seal, Heat

3183956 Seal, Switch

Cover

MISCELLANEOUS PARTS

For Models: KECC501GBL2, KECC501GWH2, KECC501GAL2

(Black) (White) (Almond)

8177487

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

3172515 Hardware, Mounting

3191239 Tape, Foam

4455364 Bracket,

Support (4)

3192408 Bracket,

Support (2)

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

ACCESSORY PARTS

3191048 Cleaner, Glass

WIRING HARNESS PARTS

4455271 Wiring Harness

Surface Unit

313438 Clip, Harness

3400015 Screw, Ground

3192220 Conduit
