Keysight Technologies N7015A Manuel utilisateur

N7015A Type-C High Speed Test Fixture Kit

Quick Start and Accessories Guide

N7015A Kit

Standard

Contents

Wrench

(8710-2803)

Type-C High

Speed Test Fixture

Other Keysight Type-C Product(s) for use with N7015A

(sold separately)

N7018A Type-C

Test Controller

Detailed information on how to use N7015A and N7018A is available in the Keysight USB Type-C Connectivity Solution

User’s Guide. You can download this guide from www.keysight.com/find/N7015A.

If you are using N7015A with N7018A

Download the Keysight N7018A Type-C Test Controller software from www.keysight.com/find/N7018A and install it on

the host computer to be used for the connection setup.

© Keysight Technologies 2020

N7015-92003, January 2020

Connection Steps

Connect N7015A to N7018A

using the N7015A Type-C

interface cable. Keep the red dot

on the cable facing up to ensure

proper signal identification.

Connect the 2.92 mm connectors

of the N7015A to channel 1 and 3

of the Infiniium oscilloscope using

the supplied wrench and an

8”-lb torque wrench (8710-1765).

Connect the N7015A

to the Device Under Test.

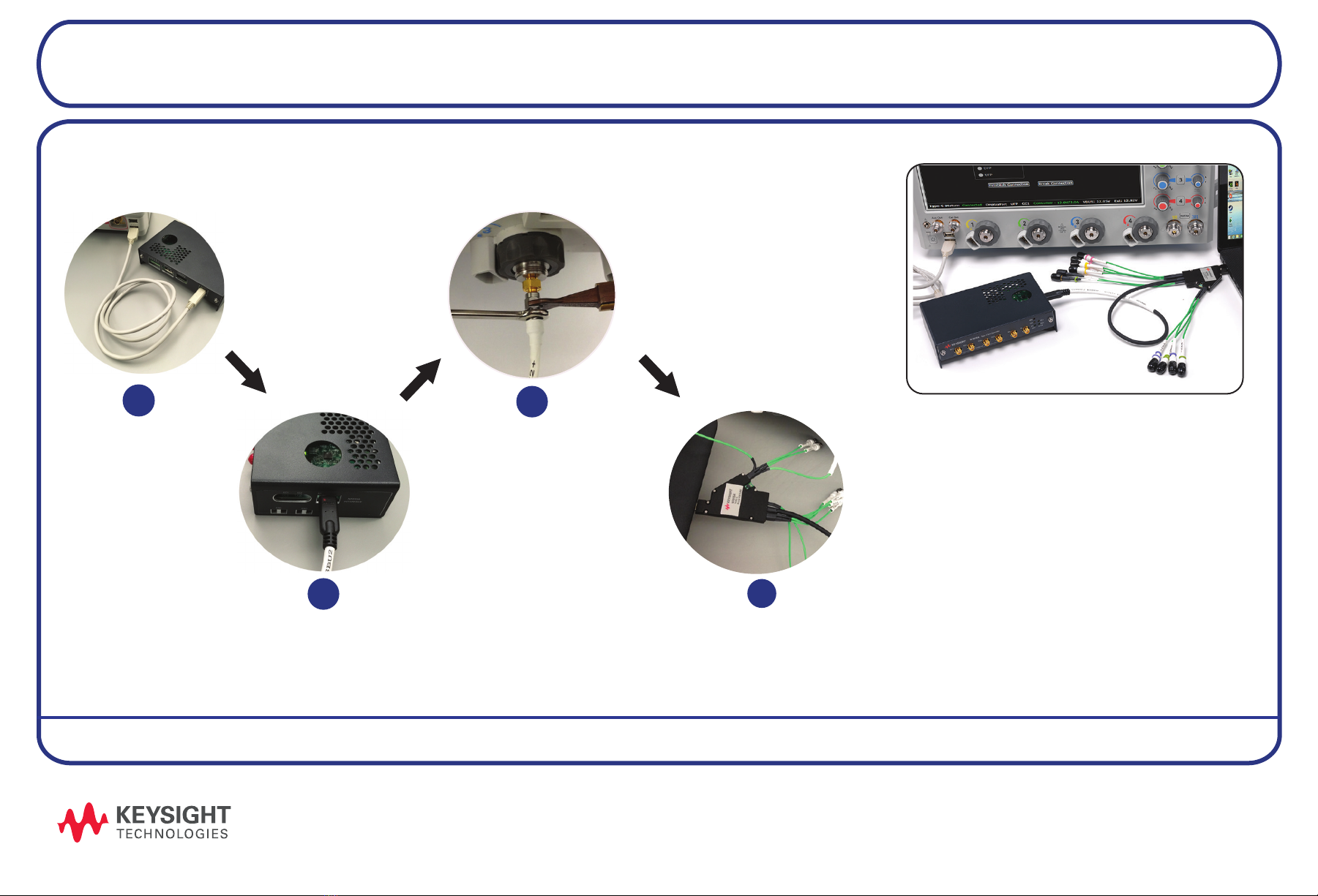

N7015A TYPE-C TEST FIXTURE SETUP

*N7015-92003*

N7015A setup with

N7018A Type-C Test Controller

For more information: Visit http://www.keysight.com/find/N7015A

CAUTION: Minimize twisting the N7015A cables while connecting these to the oscilloscope or the N7018A test fixture.

Power on the N7018A

fixture by connecting it to

the Infiniium Oscilloscope

using the supplied

USB cable.

2

13

4
