JBL TLX271P Manuel utilisateur

TLX271P

POWERED LOUDSPEAKER

SERVICE MANUAL

JBL Incorporated

250 Crossways Park Dr.

Woodbury, New York 797 REV 0 5/00

TLX271P
2
TABLE OF CONTENTS
SPECIFICATIONS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
SPEAKER CONNECTIONS/OPERATION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
TROUBLE SHOOTING  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

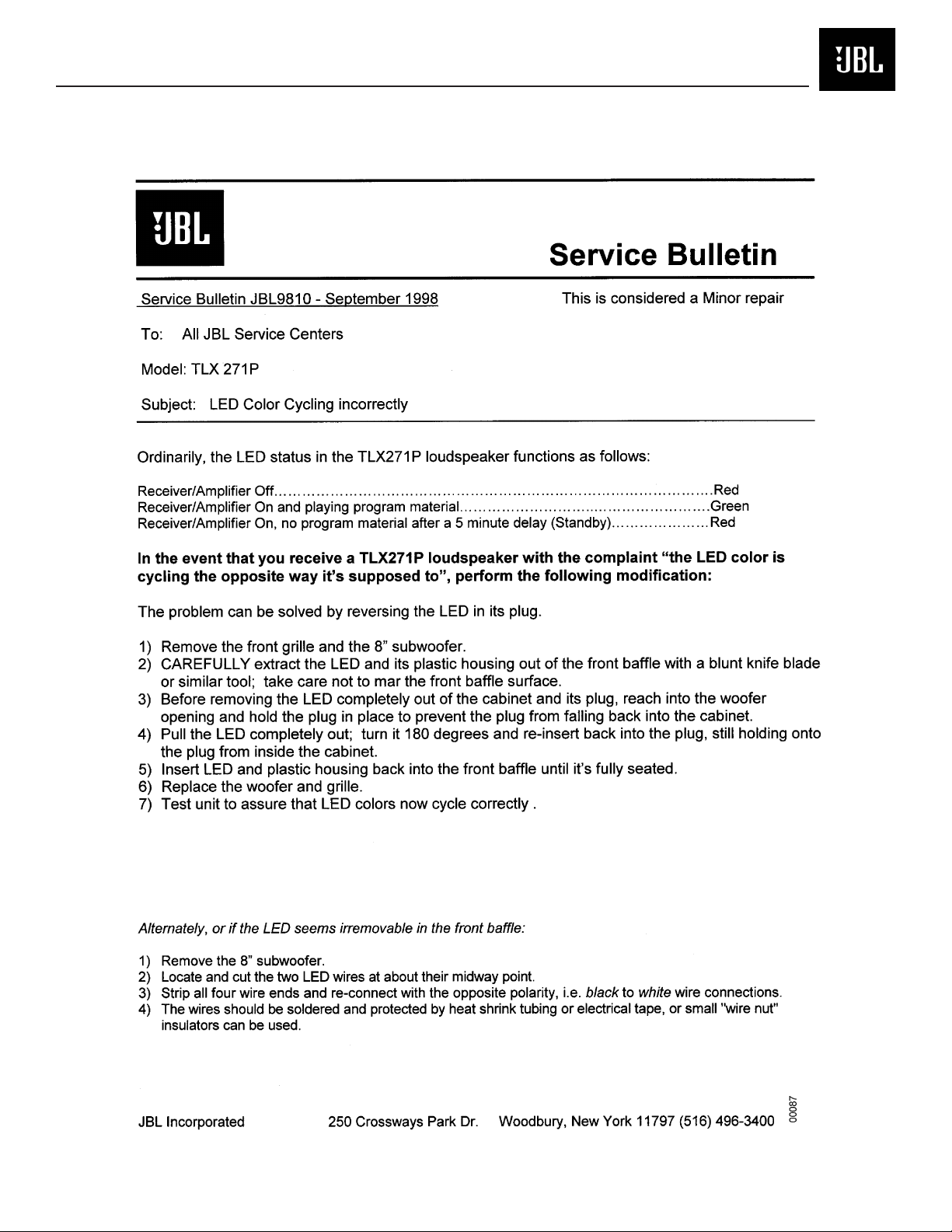

SERVICE BULLETIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
COMPONENTS, AURAL SPECS, WIRING,  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
PASSIVE SCHEMATIC DIAGRAMS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
EXPLODED VIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0
CIRCUIT BOARD  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ELECTRICAL PARTS LIST  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
POWER TRANSFORMER  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
SCHEMATICS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
REVISION STATUS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

TLX271P

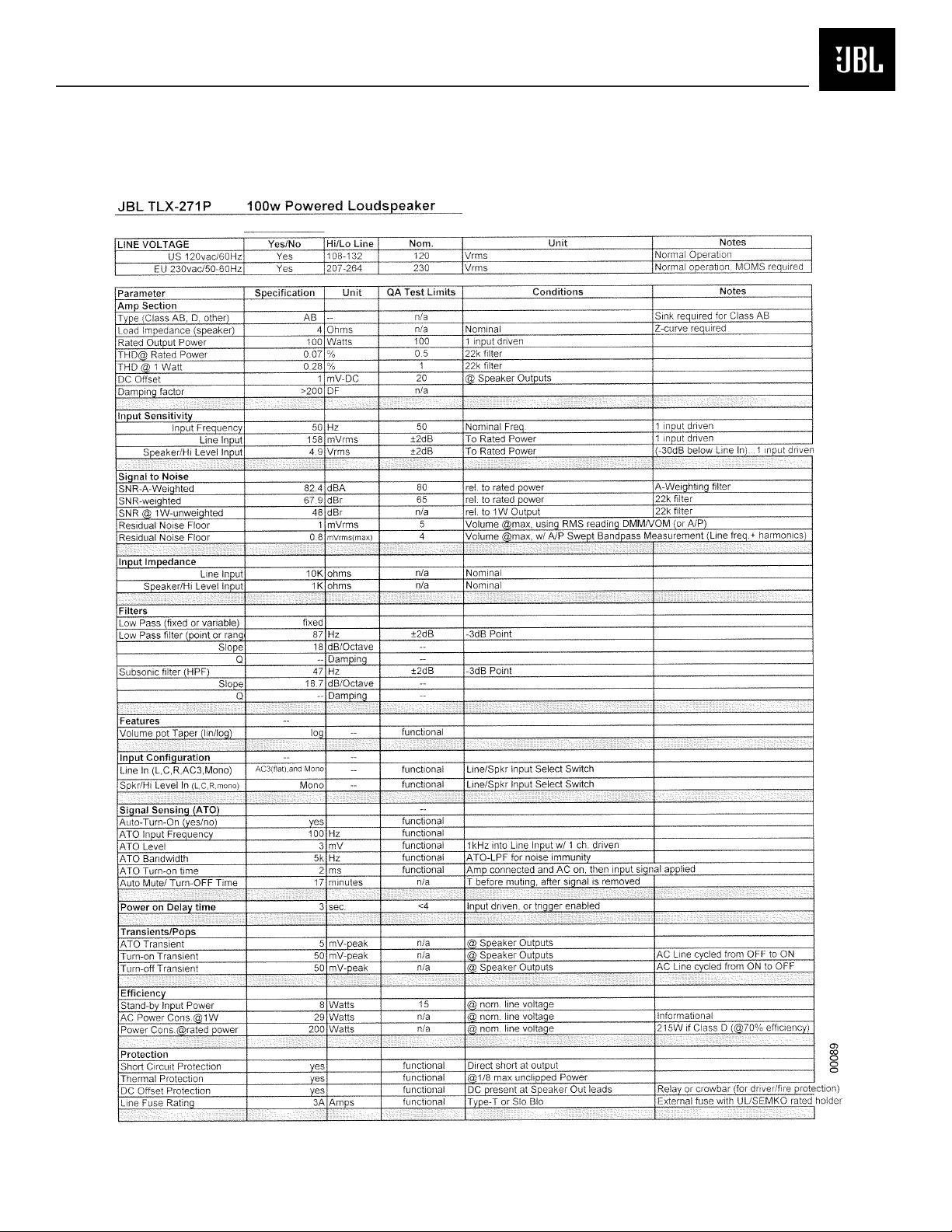

Specifications

TLX271P

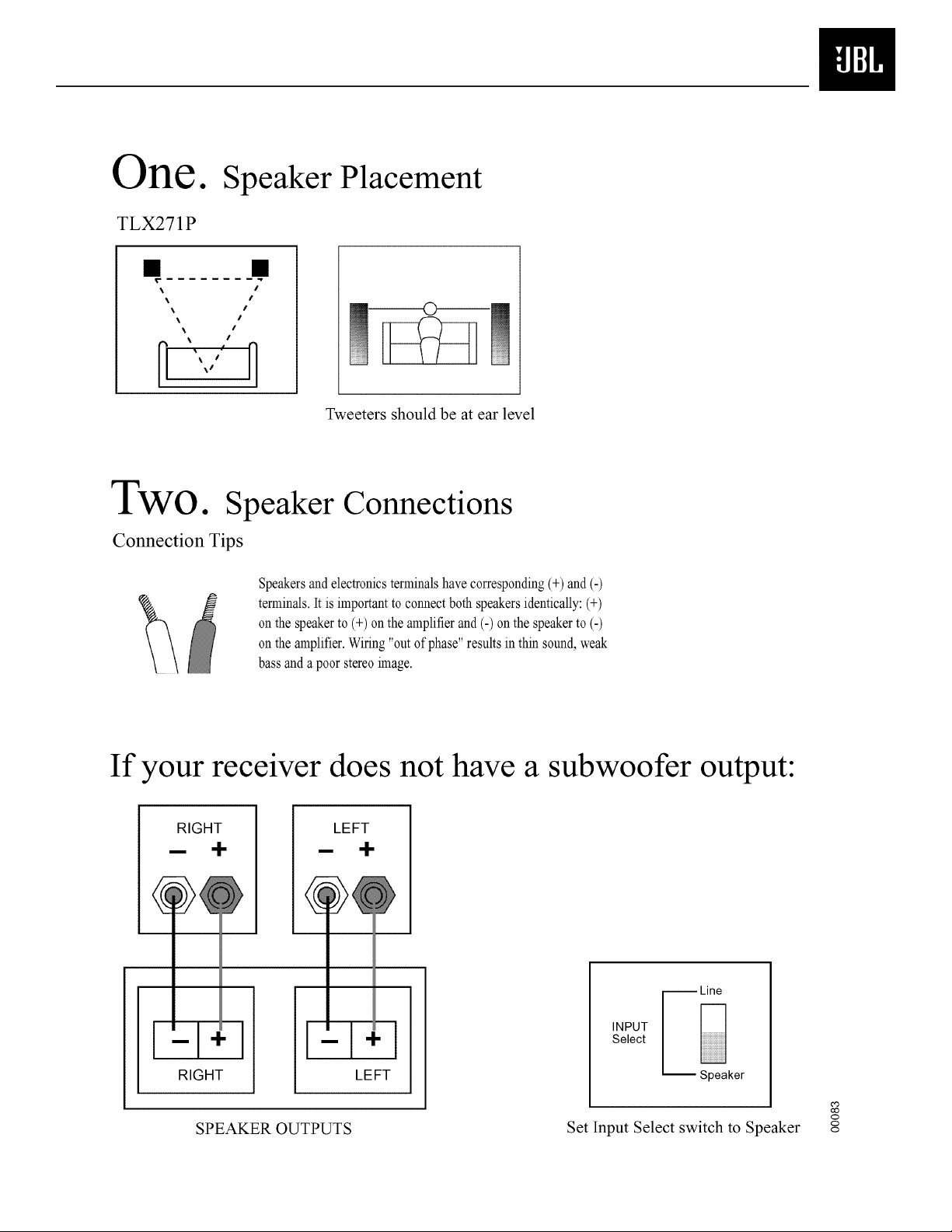

Speaker Connections/Operation

TLX271P

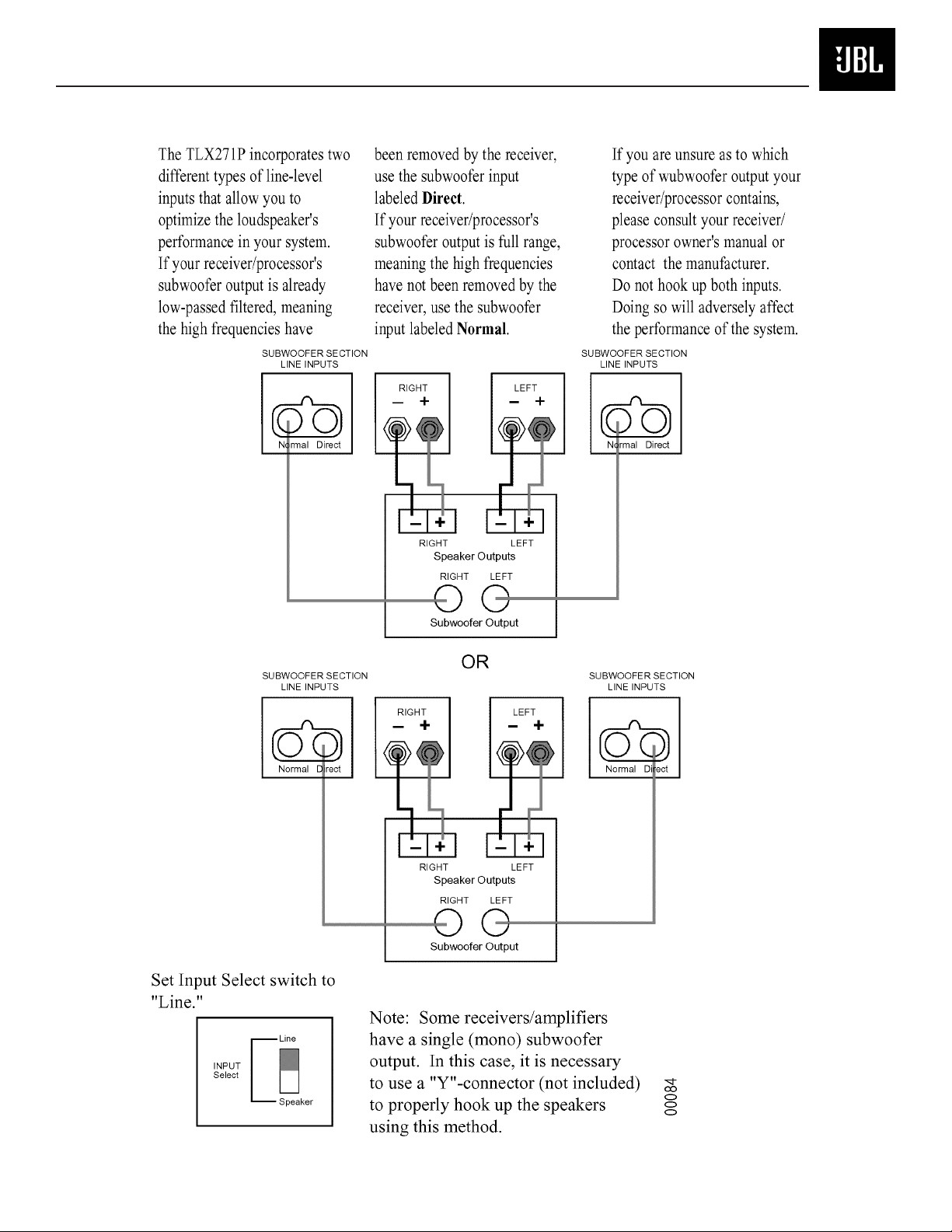

Speaker Connections/Operation (Cont.)

TLX271P

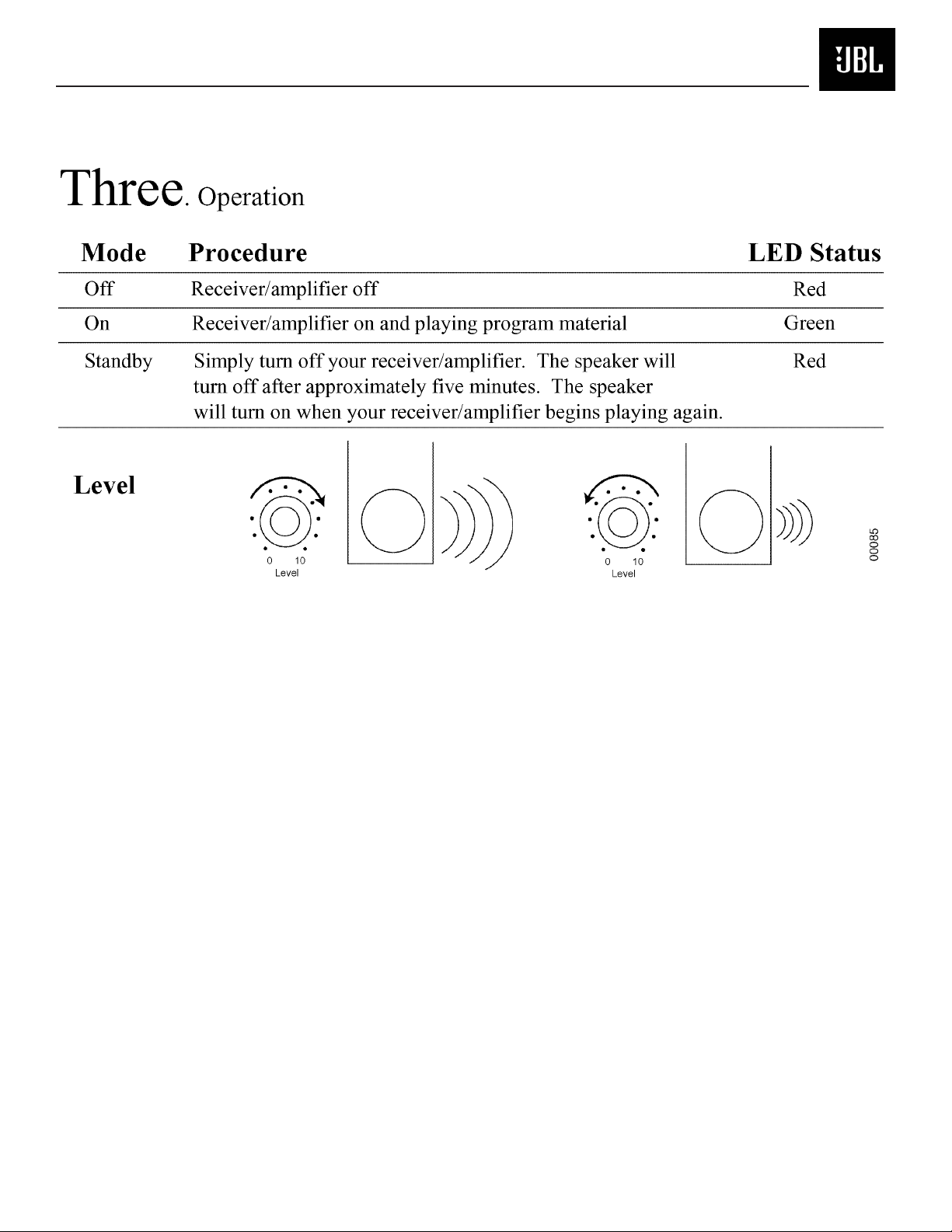

Speaker Connections/Operation (Cont.)

TLX271P

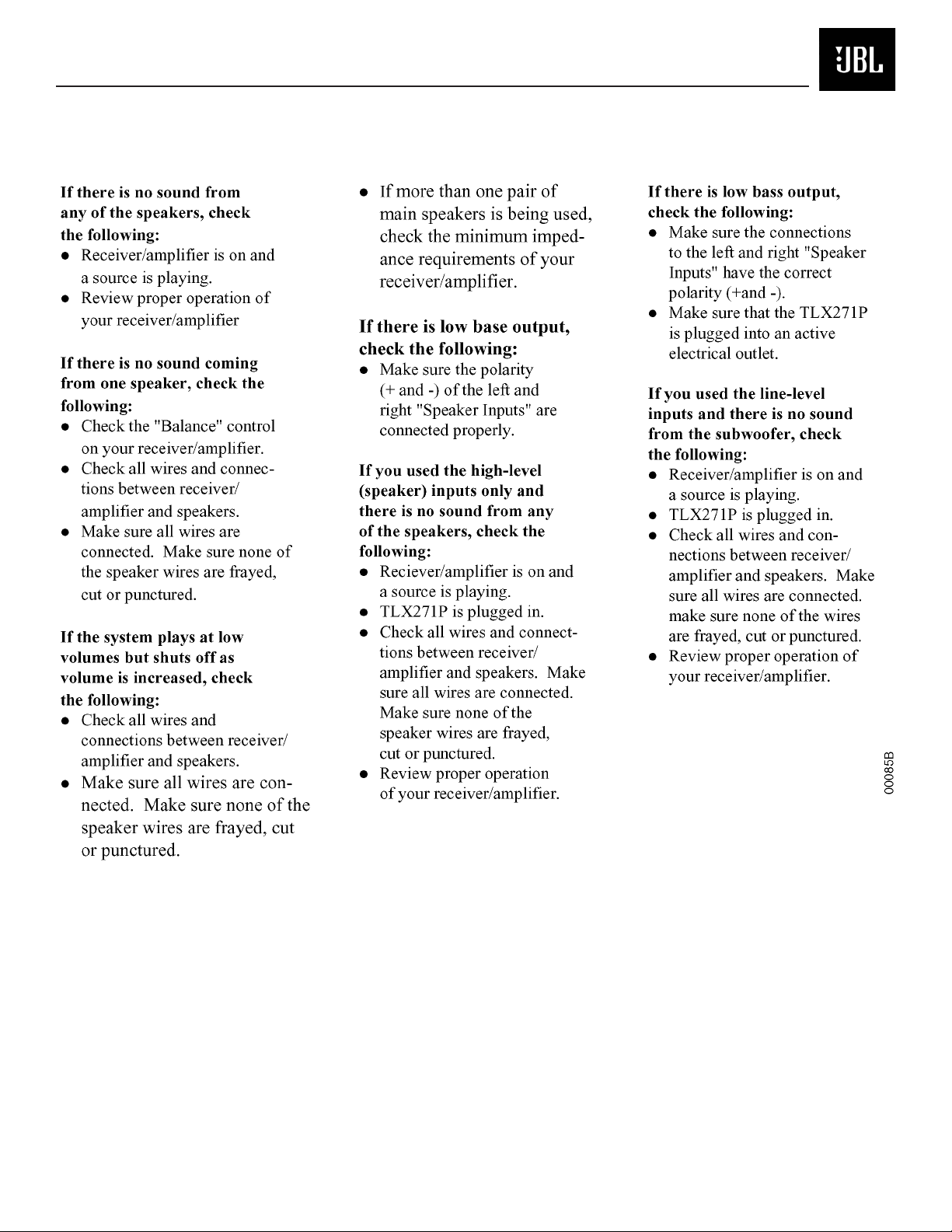

Trouble Shootin

TLX271P

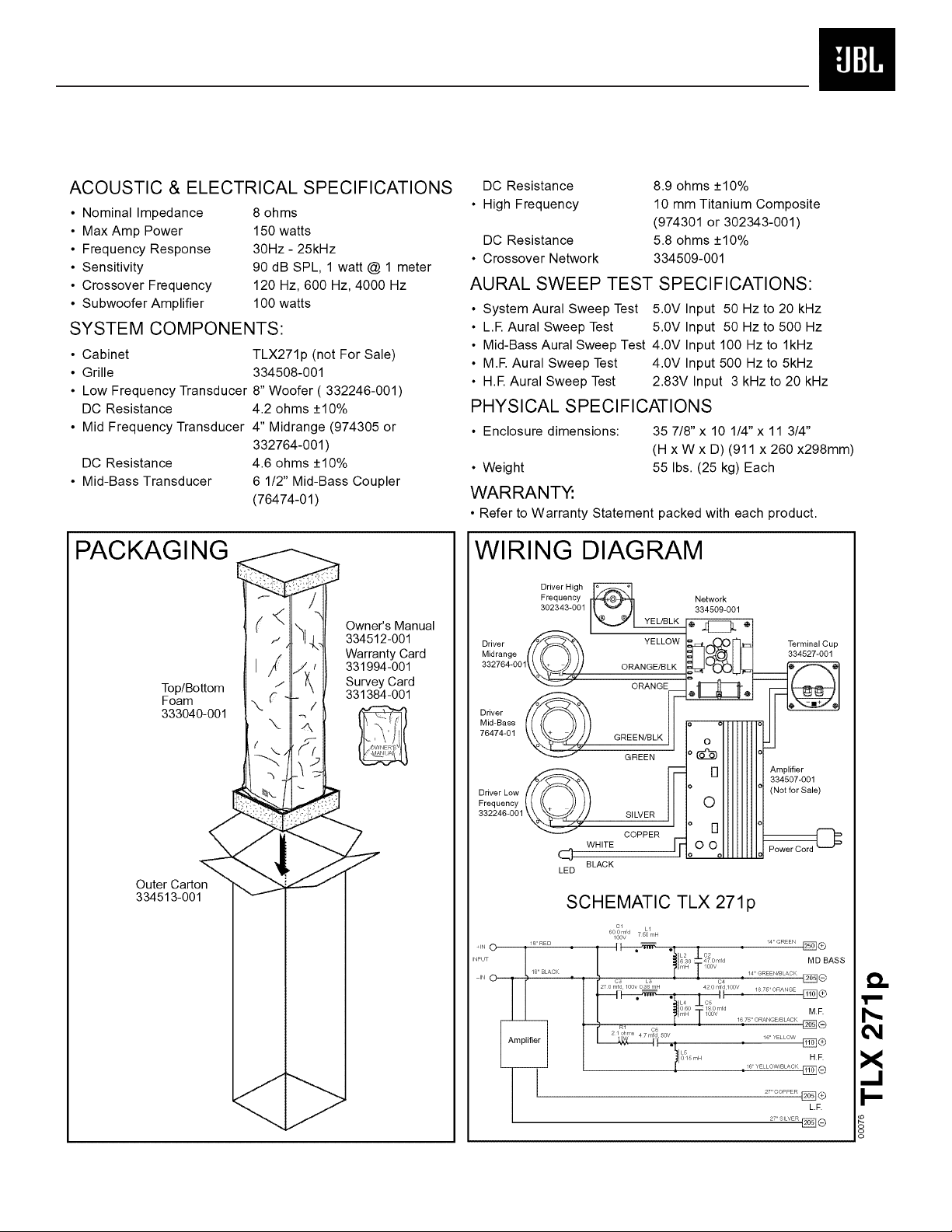

Components, Aural Specs, Wirin ,

Passive Schematic Dia rams

TLX271P

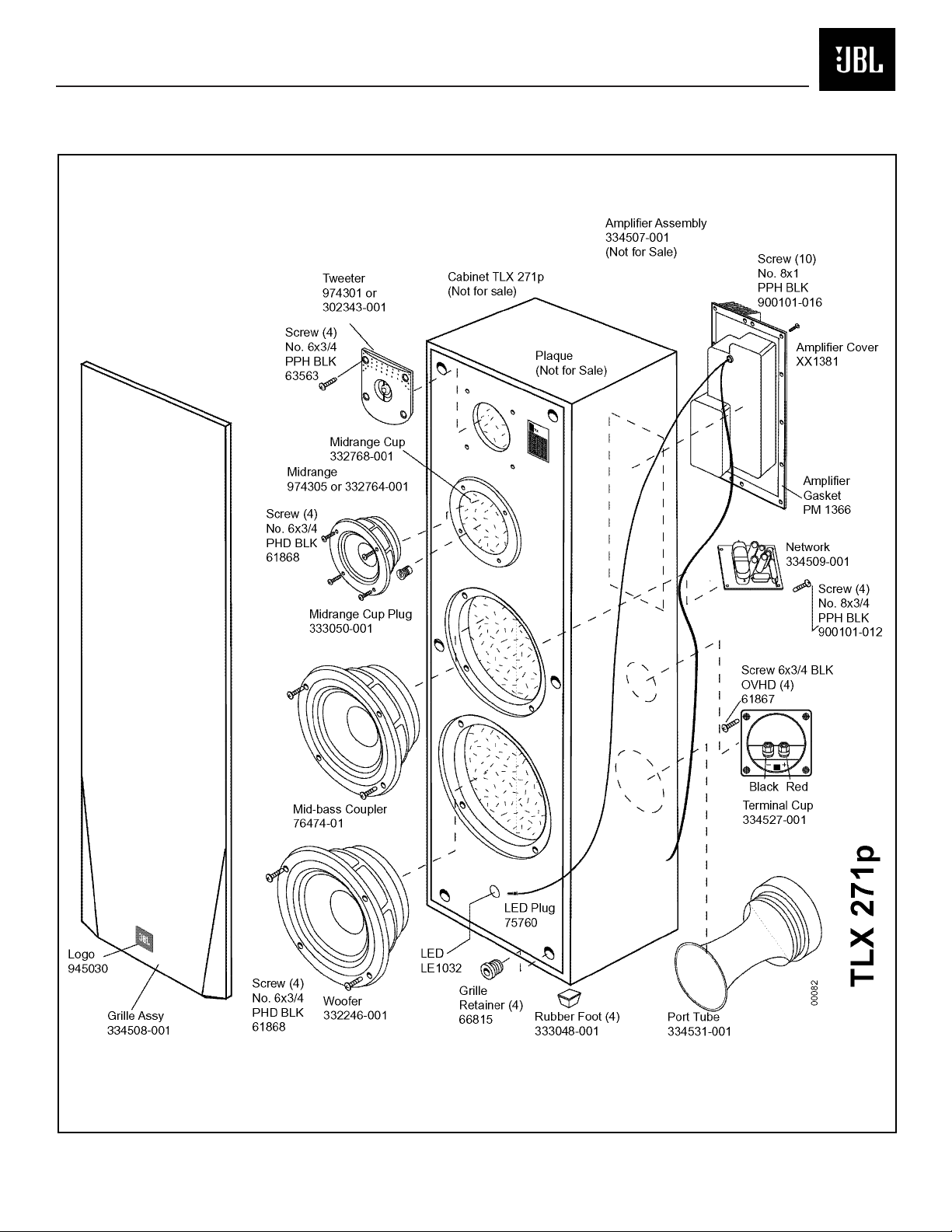

Exploded View
