IWeld GORILLA SUPERPULSE 200 Manuel utilisateur

CUTTING EDGE WELDING

HASZNÁLATI UTASÍTÁS

AWI/MMA kétfunkciós IGBT technológiás

hegesztőinverter

GORILLA SUPERPULSE 200

TARTALOMJEGYZÉK

BEVEZETŐ3.

FIGYELMEZTETÉSEK 4.

JELLEMZŐK ÉS PARAMÉTEREK 5.

BEÜZEMELÉS 6.

MŰKÖDÉS 8.

HEGESZTÉSI PARAMÉTEREK, DIAGRAMOK 11

HIBAELHÁRÍTÁS 12.

ÓVINTÉZKEDÉSEK, KARBANTARTÁS 14.

Bevezető

Köszönjük, hogy egy iWELD hegesztővagy plazmavágó gépet választott és használ!

Célunk, hogy a legkorszerűbb és legmegbízhatóbb eszközökkel támogassuk az Ön

munkáját, legyen az otthoni barkácsolás, kisipari vagy ipari feladat. Eszközeinket, gé-

peinket ennek szellemében fejlesztjük és gyártjuk.

Minden hegesztőgépünk alapja a fejlett inverter technológia melynek előnye, hogy

nagymértékben csökken a főtranszformátor tömege és mérete, miközben 30%-kal

nőa hatékonysága a hagyományos transzformátoros hegesztőgépekhez képest.

Az alkalmazott technológia és a minőségi alkatrészek felhasználása eredményekép-

pen, hegesztőés plazmavágó gépeinket stabil működés, meggyőzőteljesítmény,

energia-hatékony és környezetkímélőműködés jellemzi. A mikroprocesszor vezérlés-

hegesztést támogató funkciók aktiválásával, folyamatosan segít a hegesztés vagy

vágás optimális karakterének megtartásában.

Kérjük, hogy a gép használata előtt ﬁgyelmesen olvassa el és alkalmazza a használati

útmutatóban leírtakat. A használati útmutató ismerteti a hegesztés-vágás közben

előforduló veszélyforrásokat, tartalmazza a gép paramétereit és funkcióit, valamint

támogatást nyújt a kezeléshez és beállításhoz, de a hegesztés-vágás teljes körűszak-

mai ismereteit nem vagy csak érintőlegesen tartalmazza. Amennyiben az útmutató

nem nyújt Önnek elegendőinformációt, kérjük bővebb információért keresse fel a

termék forgalmazóját.

Meghibásodás esetén vagy egyéb jótállással vagy szavatossággal kapcsolatos igény

esetén kérjük vegye ﬁgyelembe az „Általános garanciális feltételek a jótállási és sza-

vatossági igények esetén” címűmellékletben megfogalmazottakat.

A használati útmutató és a kapcsolódó dokumentumok elérhetőek weboldalunkon is

a termék adatlapján.

Jó munkát kívánunk!

IWELD Kft.

2314 Halásztelek

II. Rákóczi Ferenc út 90/B

Tel: +36 24 532 625

[email protected]

www.iweld.hu

FIGYELEM!

A hegesztés és vágás veszélyes üzem! Ha nem körültekintően dolgoznak könnyen bal-

esetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért a

műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa el

ﬁgyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt!

• Hegesztés alatt ne kapcsoljon más üzemmódra,

mert árt a gépnek!

• Használaton kívül csatlakoztassa le a munkakábe-

leket a gépről.

• A főkapcsoló gomb biztosítja a készülék teljes

áramtalanítását.

• A hegesztőtartozékok, kiegészítők sérülésmentesek,

kiváló minőségűek legyenek.

• Csak szakképzett személy használja a készüléket!

Az áramütés végzetes lehet!

• Földeléskábelt – amennyiben szükséges, mert nem

földelt a hálózat - az előírásoknak megfelelően

csatlakoztassa!

• Csupasz kézzel ne érjen semmilyen vezetőrészhez

a hegesztőkörben, mint elektróda vagy vezeték

vég! Hegesztéskor a kezelőviseljen száraz védő-

kesztyűt !

Kerülje a füst vagy gázok belégzését!

• Hegesztéskor keletkezett füst és gázok ártalmasak

az egészségre.

• Munkaterület legyen jól szellőztetett!

Az ív fénykibocsátása árt a szemnek és bőrnek!

• Hegesztés alatt viseljen hegesztőpajzsot,

védőszemüveget és védőöltözetet a fény és a

hősugárzás ellen!

• A munkaterületen vagy annak közelében tartózko-

dókat is védeni kell a sugárzásoktól!

TŰZVESZÉLY!

• A hegesztési fröccsenés tüzet okozhat, ezért a gyúl-

ékony anyagot távolítsa el a munkaterületről!

• A tűzoltó készülék jelenléte és a kezelőtűzvédelmi

szakképesítése is szükséges a gép használatához!

Zaj: Árthat a hallásnak!

• Hegesztéskor / vágáskor keletkezőzaj árthat a

hallásnak, használjon fülvédőt!

Meghibásodás:

• Tanulmányozza át a kézikönyvet.

• Hívja forgalmazóját további tanácsért.

1. Jellemzők és paraméterek

SUPERPULSE 200

8TIG200SPUL

IGBT













IGrip SR26

230 V AC±10% 50/60 Hz

26A/18.7A

0.93

≥85%

200A@60%

155A@100%

10A-160A

10A-200A

20.4V-26.4V

10.4V-18V

56V

IP23

5.7 kg

410x135x238mm

Cikkszám

FUNKCIÓK

Inverter típusa

Digitális kijelző

Műanyag koffer

MIG/MAG

Polaritásváltás FCAW

2T/4T

Huzaltoló görgők száma

AWI

Ívgyújtás

DC AWI

Impulzus DC AWI

AC AWI

Impulzus AC AWI

2T/4T

SPOT

MMA

Arc Force

Állítható Arc Force

Hot Start

Anti Stick

PARAMÉTEREK

Tartozék hegesztőpisztoly

Fázisszám

Hálózati feszültség

Max./effektív áramfelvétel MMA

MIG

Teljesítménytényező(cos φ)

Hatásfok

Bekapcsolási idő(10 perc/20 OC)

Hegesztőáram MMA

MIG/AWI

Munkafeszültség MMA

MIG/AWI

Üresjárati feszültség

Szigetelési osztály

Védelmi osztály

Elektróda vagy huzalátmérő

Huzaltekercs átmérő

Tömeg

Méret (HxSZxM)

A hegesztőgépet esőmentes helyen üzemeltesse!

Óvja a közvetlen napsugárzástól és törekedjen az

alacsony por- és páratartalomra! (helységhőmér-

séklet 10 oC - 40 oC).

Vezetőképes idegen tárgy ne kerüljön a hegesz-

tőgép belsejébe.

A hegesztést szélmentes helyen végezze!

(Használjon szélfogót, stb.)

Tartson 20 cm távolságot a hegesztőgép elhelye-

zésekor a faltól!

Két hegesztőgép párhuzamos használatakor tart-

son a két gép között 30 cm távolságot.

VESZÉLY Ez a termék beltéri használatra ajánlott. Ne használja esőben!

Amennyiben esőéri a hegesztőgép belsőrészeit, súlyos baleset következhet

be. Ebben az esetben kérje szakember segítségét a szükséges karbantartás és

ellenőrzések elvégzéséhez!

2. Beüzemelés

2-1. Elhelyezés-munkakörnyezet

2-2. Megjegyzések

• A hálózati feszültségnek 200-250V között kell lenni, fáziskimaradás nélkül!

• Ügyeljen a hegesztőgép földelőkábelének helyes csatlakozására!

• Ügyeljen a csatlakozó kábelek szoros csatlakozására! Laza csatlakozások tüzet okozhatnak

vagy instabil hegesztést eredményezhetnek.

• Hegesztés után a hegesztőgépet kapcsolja ki!

• Kültéri használat esetén óvja a gépet a csapadéktól, de ne akadályozza a gép szellőzését!

• Rendszeresen ellenőrizze a kábelek szigetelését! Ha a kábel sérült vagy megtört, cserélje ki!

• Óvja a hegesztőgépet a külsőbehatásoktól, sérülésektől!

2-3. A hegesztőgép elő- és hátoldali csatlakozásai

2-4. Beüzemelés AWI módban

1. TIG hegesztőgépek feszültség kie-

gészítőrendszerrel szereltek, így ha

15%-al csökken a feszültség, a gép

még működik.

Ha hosszú vezetéket használ a fe-

szültség csökken. Javasoljuk, növelje

az átmérőt, de ha a vezeték túl hosz-

szú, rendellenes működést okozhat,

ezért a megfelelőhosszt válassza. A

szellőzőnyílást hagyja szabadon a

hűtőrendszer működése érdekében.

2. Megfelelően csatlakoztassa a

védőgáz forrást. A rendszerhez szük-

ségesek az alábbiak:

gázpalack, gáztömlőés gázszabály-

zó A tömlőt csőbilinccsel kell rögzí-

teni. A gázszivárgást vagy a levegő

bejutását meg kell előzni.

1 Védőgáz kimeneti csatlakozó 5 Hálózati csatlakozókábel

2 Negatív kimeneti csatlakozó 6 Főkapcsoló

3 Vezérlőkábel csatlakozás 7 Védőgáz bemeneti csatlakozó

4 Pozitív kimeneti csatlakozó

2-5. Beüzemelés MMA Módban

DC módban: válassza a pozitív vagy nega-

tív kapcsolást az alkalmazott elektróda

függvényében. Tájékozódjon az elektró-

da ismertetőjében.

DC POZITÍV KAPCSOLÁS

DC NEGATÍV KAPCSOLÁS

3. Működés

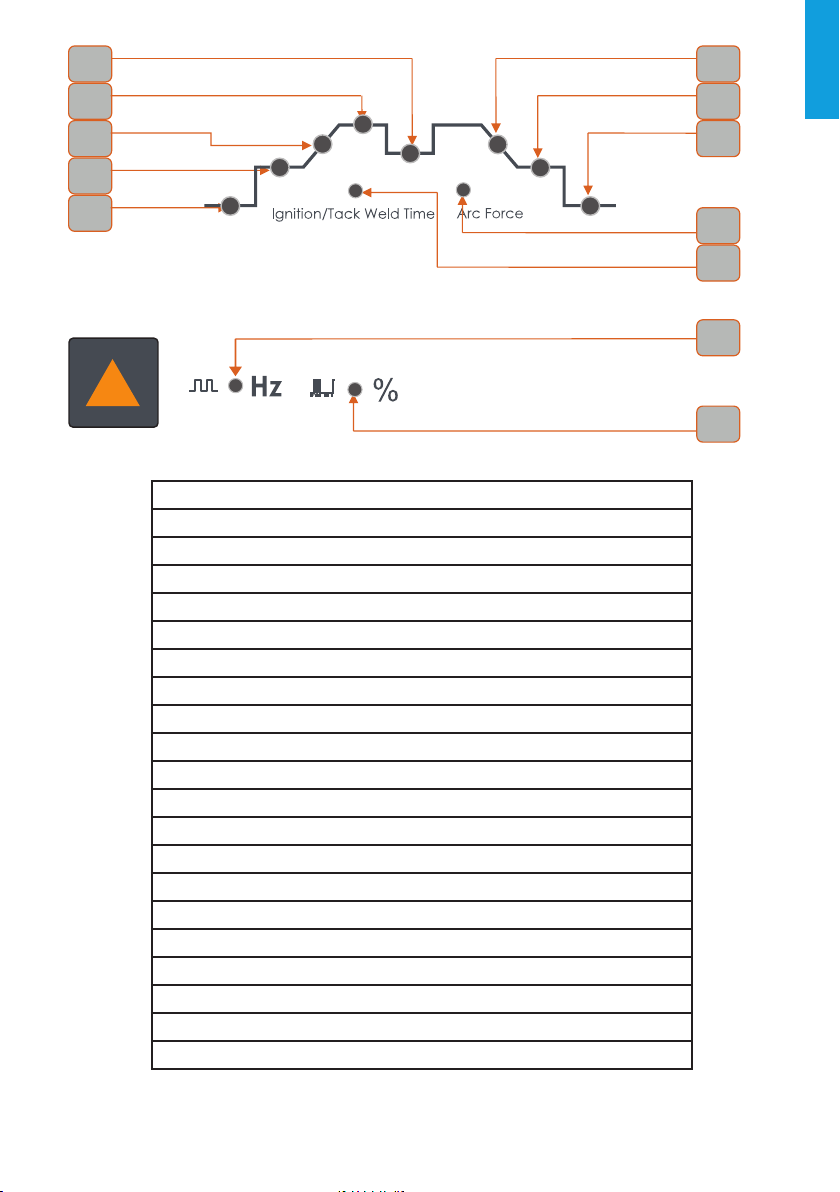

3-1. Kezelőpanel elemei

1 Áramerősség/paraméter kijelző

2 Funkció gomb 1

3 Funkció gomb 2

4 Beállító gomb

5 Hegesztési módok

6 Impulzus AWI hegesztés

7 DC AWI hegesztés

8 MMA hegesztés

9 2T üzemmód

10 4T üzemmód

11 Ponthegesztés

12 Bázisáram

13 Hegesztőáram (10A-200A)

14 Felfutási idő

15 Kezdőáramerősség

16 Gáz előáramlás ideje (0.1-10 mp.)

17 Impulzus kitöltés (15%-85%)

18 Impulzus frekvencia (0.5-200)

19 Ívgyújtás ideje

20 Arc- Force

21 Gáz utóáramlás ideje (0.5-15 mp.

3-2. Működés MMA módban

- Kapcsolja be a főkapcsolót, a ventilátor működni kezd!

- Válassza ki a bevont elektródás (MMA) üzemmódot a kapcsoló segítségével!

- Állítsa be a kívánt hegesztőáramot a hegesztési feladatnak megfelelően

- Megkezdheti a hegesztést.

3-3. Működés AWI (TIG) módban

- Csatlakoztassa a testkábelt a pozitív (+) pólushoz!

- Alkalmazzon gázszelepes AWI pisztolyt a negatív pólusba csatlakoztatva (-)!

- Csatlakoztassa a pisztoly gázvezetékét a megfelelőaljzatra!

- Állítsa be a 2T-AWI vagy4T-AWI üzemmódot a 3-as gombbal!

- Állítsa be a kívánt hegesztőáramot (Javaslat: 30A/mm alapértékkel számoljon, és a ﬁnombeállí-

tást a munkadarabnak megfelelően végezze el!)

- Állítsa be az kráterfeltöltés és gáz utóáramlás idejét.

- Állítsa be a kívánt gázáramlást a reduktoron!

- Ívgyújtáshoz tartsa az elektródát a munkadarabtól 2-5 mm távolságra!

- Ekkor az ív nagyfrekvenciás gyújtással kialakul és megkezdheti a hegesztést!

Fontos:

• Ellenőrizze a kapcsolatot a hegesztőgép egységei között. Rögzítések, tömítettség stb.!

• Ellenőrizze a védőgáz mennyiségét a gázpalackban. Kipróbálhatja az elektromágneses szelep

működését a kezelőpanelen lévőkapcsoló segítségével!

• Az gázáramlás sebességét állítsa be a nyomáscsökkentőn a hegesztési feladatnak megfelelő-

en.

• Az ívgyújtás akkor működik megfelelően ha a munkadarab és az elektróda között 3mm távol-

ságot tart.

Szigorúan csakis a megengedett munkaidőt

alkalmazhatja (lásd műszaki paraméterek). Ha

túl megy ezen időn a gép hirtelen leállhat. Ez

a belsőtúlterhelés következtében lehetséges,

mert a gép túlmelegszik. Ilyenkor nem szüksé-

ges a gépet kikapcsolni, hagyni kell a ventilá-

tort működni a hőmérséklet csökkentése vé-

gett. Általában 5-10 percen belül a gép újra

működőképes.

A bekapcsolási idő„X” és a hegesztési

áramerősség „I” viszonyát mutatja a mellékelt

diagram.

Az „X” tengelyen található bekapcsolási

idő(bi%) mutatja, hogy mekkora részt tölt a

gépterheléssel (10 percből). A bekapcsolási

időszázalékos aránya azt mutatja meg, hogy

10 percből hány percet képes hegeszteni a

megadott áramerősséggel.

Figyelmeztetés: A túlzott terhelés károsítja a hegesztőgépet!

3-4. Bekapcsolási-idődiagram

Autres manuels pour GORILLA SUPERPULSE 200

Table des matières

Langues :

Autres manuels iWeld Système de soudage

iWeld

iWeld CUT 50 COM PILOT Manuel utilisateur

iWeld

iWeld ARC 130 Manuel utilisateur

iWeld

iWeld MIG 320 SYNERGIC Manuel utilisateur

iWeld

iWeld CUT 160 IGBT Manuel utilisateur

iWeld

iWeld TIG 200 Digital Pulse Manuel utilisateur

iWeld

iWeld QUICKSILVER TIG 4200 AC/DC Manuel utilisateur

iWeld

iWeld GORILLA POCKETFORCE 200 IGBT Manuel utilisateur

iWeld

iWeld POCKETMIG 205 DSC Manuel utilisateur

iWeld

iWeld GORILLA POCKETMIG 195 ALUFLUX Manuel utilisateur

iWeld

iWeld DIGITAL SYNERGIC POCKETMIG 205 Manuel utilisateur

iWeld

iWeld CUT 50 CNC PILOT Manuel utilisateur

iWeld

iWeld MIG 200 IGBT Manuel utilisateur

iWeld

iWeld GORILLA POCKETMIG 205 CAR BODY SYNERGIC Manuel utilisateur

iWeld

iWeld GORILLA POCKETPOWER 130 VRD Manuel utilisateur

iWeld

iWeld MIG 280 SYNERGIC PULSE Manuel utilisateur

iWeld

iWeld MIG 5200 DOUBLE PULSE Manuel utilisateur

iWeld

iWeld ARC 160 MINI Manuel utilisateur

iWeld

iWeld CUT 70 IGBT Manuel utilisateur

iWeld

iWeld SYNERGIC PULSE MIG 380 Manuel utilisateur

iWeld

iWeld CUT 130 CNC MULTIARC Manuel utilisateur

iWeld

iWeld GEKKOMAT STD Manuel utilisateur

iWeld

iWeld MIG 520 COOLPULSE Manuel utilisateur

iWeld

iWeld GORILLA MICROFORCE 120 VRD Manuel utilisateur

iWeld

iWeld MIG 500 DIGITAL Manuel utilisateur

Manuels Système de soudage populaires d'autres marques

Berner

Berner PLASMACUT 54 Manuel utilisateur

Pro Spot

Pro Spot PR-155 Manuel utilisateur

Forney

Forney 210 Manuel utilisateur

Thermal Arc

Thermal Arc 400S Manuel utilisateur

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manuel utilisateur

GYS

GYS PROTIG 201 AC/DC Manuel utilisateur

TAFA

TAFA 30*8B35 Manuel utilisateur

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manuel utilisateur

ESAB

ESAB Buddy Arc 145 Manuel utilisateur

CIGWELD

CIGWELD 636804 Guide rapide

Red-D-Arc

Red-D-Arc DC-400 Manuel utilisateur

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manuel utilisateur

Elettro

Elettro HI-MIG 3000 SYNERGIC Manuel utilisateur

WIA

WIA Weldmatic 270 CP132-2 Manuel utilisateur

Sonics

Sonics H520T Manuel utilisateur

Miller

Miller Big Blue 400D Manuel utilisateur

NewArc

NewArc RT2000 Guide de démarrage rapide

Hypertherm

Hypertherm powermax1000 Manuel utilisateur

iWeld GORILLA SUPERPULSE 200 Manuel utilisateur

Manuels Système de soudage populaires d'autres marques
