Intel Pentium 4 Guide de démarrage rapide

Note: Installation instructions are not part of the Three Year Limited Warranty.

Remarque: Les instructions d’installation ne font pas partie de la garantie limitée de trois ans.

Nota: le istruzioni per l’installazione non sono contenute nella Garanzia limitata di tre anni.

Hinweis: Die Installationsanweisungen sind kein Bestandteil der beschränkten Dreijahresgarantie.

Nota: Las instrucciones de instalación no forman parte de la garantía limitada de tres años.

Observação: As instruções de instalação não fazem parte da garantia limitada de três anos.

130699 Pent 4 Warr.qx 7/20/01 10:27 AM Page 14 (Black plate)

Boxed Intel®Pentium®4Processor Installation Notes

Before installing the processor, please consider integration issues found in the installation notes available on

the World Wide Web.

Avant d’effectuer l’installation du processeur, veuillez prendre en compte les indications d'installation

explicitées dans les notes d'installation disponibles sur le Web

Prima di installare il processore, prendere in considerazione i problemi di integrazione riportati nelle note di

installazione disponibili su World Wide Web.

Vor der Installation des Prozessors sollten die Hinweise zur Integration beachtet werden, die im

Installationshandbuch (im Internet verfügbar) zu finden sind.

Antes de instalar el procesador, tenga en cuenta las consideraciones de integración que se encuentran en las

notas de instalación disponibles en la World Wide Web.

Antes de instalar o processador, leve em consideração os problemas de integração encontrados nas notas sobre

a instalação, disponíveis na World Wide Web.

http://support.intel.com/support/processors

130699 Pent 4 Warr.qx 7/20/01 10:27 AM Page 15 (Black plate)

A C

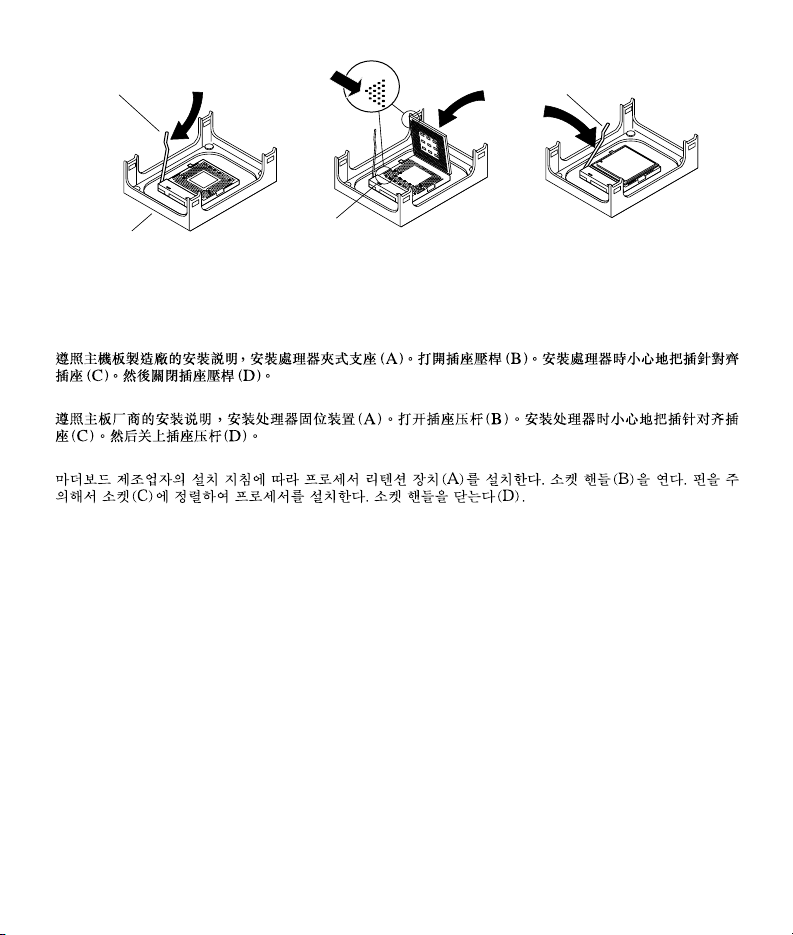

Install the processor retention mechanism (A) following the motherboard manufacturer’s installation instruc-

tions. Open the socket handle (B). Install the processor by carefully aligning the pins to the socket (C). Close

the socket handle (D).

Installez le mécanisme de rétention du processeur (A) conformément aux instructions du mode d’emploi de la

carte mère. Relevez àfond le levier de verrouillage du socle hébergeant le processeur (B). Installez le

processeur en alignant précautionneusement les broches du processeur avec les alvéoles du socle et en respec-

tant le positionnement du processeur (C). Verrouillez, en l’abaissant, la poignée de socle (D).

Installare il meccanismo di fermo del processore (A) seguendo le istruzioni fornite dal produttore della scheda

madre. Aprire la leva del socket (B). Installare il processore allineando con cura i pin al socket (C). Chiudere la

leva del socket (D).

Den Prozessorhaltemechanismus (A) entsprechend den Anweisungen des Motherboard-Herstellers installieren.

Den Sockelhebel öffnen (B). Die Pins sorgfältig mit dem Sockel (C) ausrichten und den Prozessor einsetzen.

Den Sockelhebel wieder schließen (D).

Instale el mecanismo de retención del procesador (A) siguiendo las instrucciones de instalación del fabricante

de la motherboard. Abra el manija del socket (B). Instale el procesador alineando cuidadosamente los pines en

el socket (C). Cierre la manija del socket (D).

130699 Pent 4 Warr.qx 7/20/01 10:27 AM Page 16 (Black plate)

Instale o mecanismo de retenção do processador (A) seguindo as instruções de instalação do fabricante da

placa-mãe. Levante a alavanca do soquete (B). Instale o processador alinhando cuidadosamente os pinos com o

soquete (C). Feche a alavanca do soquete (D).

130699 Pent 4 Warr.qx 7/20/01 10:27 AM Page 17 (Black plate)

Fig. 1

mPGA478B

Fig. 2

The heatsink may have thermal interface material attached to the bottom as shown in Figure 1. (Be careful not

to damage the thermal interface material.) If not, use the enclosed syringe and apply all of the thermal interface

material to the top of the processor as shown in Figure 2.

Le bas du dissipateur thermique peut être équipéd’une couche en mousse pour une meilleure interface thermique

(faites attention àne pas l’endommager). Si cette couche en mousse n’existe pas, réalisez cette interface

thermique àl’aide de la seringue fournie dans la boîte. Appliquez l’intégralitéde son contenu sur la partie

supérieure du processeur, comme indiquésur la Figure 2.

Sul fondo del dissipatore di calore potrebbe essere stato applicato il materiale dell’interfaccia termica come

illustrato nella Figura 1 (fare attenzione a non danneggiare il materiale dell’interfaccia termica). Qualora non

sia stato applicato, utilizzare la siringa fornita in dotazione ed applicare il materiale dell’interfaccia termica

sulla parte superiore del processore come illustrato nella Figura 2.

130699 Pent 4 Warr.qx 7/20/01 10:27 AM Page 18 (Black plate)

Befindet sich an der Unterseite des Kühlkörpers eine Schicht Wärmeleitpaste (siehe Abbildung 1), sollte

sorgfältig darauf geachtet werden, dass diese nicht beschädigt wird. Ist keine Wärmeleitpaste vorhanden, den

gesamten Inhalt der beiliegenden Spritze (Wärmeleitpaste) auf der Oberseite des Prozessors auftragen (siehe

Abbildung 2).

El disipador térmico puede tener material de interfaz térmica adherido en la parte inferior como se muestra en

la Figura 1. (Tenga cuidado de no dañar el material de interfaz térmica.) Si el disipador no tiene este material

adherido, use la jeringa adjunta y aplique todo el material de interfaz térmica en la parte superior del proce-

sador como se muestra en la Figura 2.

O dissipador de calor poderáter um material térmico de interface afixado na parte de baixo, conforme mostra a

Figura 1. (Cuidado para não danificar o material térmico de interface.) Se não tiver, use a seringa incluída para

aplicar todo o material térmico de interface na parte superior do processador, como mostrado na Figura 2.

130699 Pent 4 Warr.qx 7/20/01 10:27 AM Page 19 (Black plate)

Align the heatsink and clip assembly with the retention mechanism and place it on the processor. The heatsink

is symmetrical. With the clip levers in the up position (E), push down on all four clip frame corners to secure

to the retention mechanism hooks (F). Close the clip levers (G). (Levers require force to be completely closed.)

G 1

Equipez le dissipateur thermique avec son cadre de fixation. Alignez l’ensemble avec le mécanisme de rétention

du processeur et installez-le sur le processeur. Relevez les leviers du cadre de fixation (E), appuyez sur les 4

coins du cadre de fixation pour permettre aux ergots de se bloquer dans les crochets du mécanisme de rétention

(F). Abaissez les leviers du cadre de fixation (G) pour bloquer définitivement le dissipateur thermique (une

pression certaine est requise pour cette opération).

Allineare il gruppo del dissipatore di calore e dei fermagli con il meccanismo di fermo e poggiarlo sul proces-

sore. Il dissipatore di calore èsimmetrico. Con le leve dei fermagli sollevati (E), spingere in basso su tutti e

quattro gli angoli del telaio provvisti di fermagli per fissare il gruppo ai ganci del meccanismo di fermo (F).

Chiudere le leve del fermaglio (G) (ènecessario applicare una certa forza per chiudere completamente tali leve).

130699 Pent 4 Warr.qx 7/20/01 10:27 AM Page 20 (Black plate)

Den Kühlkörper und die Klemmeneinheit mit dem Haltemechanismus ausrichten und auf dem Prozessor auf-

setzen. Der Kühlkörper ist symmetrisch. Die Klemmenhebel in die obere Position bringen (E) und auf alle vier

Ecken des Klemmenrahmens gleichmäßigen Druck ausüben, bis dieser in die Häkchen des Haltemechanismus

(F) einrastet. Die Klemmenhebel (G) schließen (kräftig nach unten drücken, bis die Hebel vollständig

geschlossen sind).

Alinee el disipador térmico y la unidad de clip con el mecanismo de retención y colóquelo sobre el procesador.

El disipador térmico es simétrico. Teniendo las palancas del clip en la posición hacia arriba (E), presione hacia

abajo en las cuatro esquinas del armazón del clip para fijarlo en los ganchos del mecanismo de retención (F).

Cierre las palancas del clip (G). (Es necesario hacer un poco de fuerza para cerrar completamente las palancas.)

Alinhe o dissipador de calor e o clipe de fixação com o mecanismo de retenção e coloque-o sobre o processador.

O dissipador de calor ésimétrico. Com as alavancas do clipe na posição superior (E), pressione os quatro cantos

do clipe para afixá-lo aos agarres do mecanismo de retenção (F). Feche as alavancas do clipe (G). (É

necessário força para fechá-las completamente.)

130699 Pent 4 Warr.qx 7/20/01 10:27 AM Page 21 (Black plate)

Connect the processor fan cable connector (H) to the motherboard header.

Branchez sur la carte mère le connecteur du câble de ventilateur (H).

Collegare il connettore del cavo della ventola del processore (H) alla presa sulla scheda madre.

Den Stecker des Prozessorlüfters (H) mit dem entsprechenden Sockel am Motherboard verbinden.

Conecte el conector del cable del ventilador del procesador (H) a la cabecera de la motherboard.

Conecte o terminal do cabo da ventoinha do processador (H) ao conector da placa-mãe.

130699 Pent 4 Warr.qx 7/20/01 10:27 AM Page 22 (Black plate)

Notes:
