Self/8000

Quick start

Self/8000 Quick start

900045144 R11 000 04/0221

Contents

1_Introduction

2_Recommendation

2_1 Safety

2_2 Security of your terminal

2_3 Integration

2_4 Approvals and markings

2_5 IC statements

2_6 FCC statement

3_Maintenance

3_1 Transport and storage

3_2 Environment (WEE, Bateries and

Packaging)

Self/8000 Quick start

900045144 R11 000 04/0221

1_Introduction

Thank you for choosing a payment terminal Ingenico.

We recommend you to read carefully this guide : It gives you

the necessary information about safety precautions, unpacking,

installation, and maintenance of your terminal.

Danke, dass Sie sich für einen Zahlungsterminal von Ingenico

entschieden haben.

Wir empfehlen Ihnen, diese Installationsanleitung sorgfältig

durchzulesen. Sie enthält die erforderlichen Informationen zu den

Sicherheitsvorkehrungen, dem Auspackung, der Installation und der

Wartung Ihres Terminals.

Merci d’avoir choisi un terminal de paiement Ingenico.

Nous vous recommandons de lire attentivement ce guide d’installation : Il vous

donne les informations nécessaires sur les précautions de sécurité, le

déballage, l’installation et l’entretien de votre terminal.

WARRANTY / SAFETY

To benet from the guarantee related product, and to

respect the security, we ask you to use only accessories

delivered in box with the product, entrusting maintenance

operations only to an authorized person.

GEWÄHRLEISTUNG / SICHERHEIT

Um die Gewährleistung für dieses Produkt in Anspruch

nehmen zu können und die Sicherheit zu gewährleisten,

bitten wir Sie, nur die in der mit dem Produkt im Karton

gelieferten und enthaltenen Zubehörteile zu verwenden und

die Wartung nur einer dazu befugten Person zu überlassen.

einer dazu befugten Person anzuvertrauen.

GARANTIE / SECURITE

Pour bénécier de la garantie liée au produit, et an de

respecter la sécurité, nous vous demandons de n’utiliser

que des accessoires livrés dans la boîte avec le produit, en

conant les opérations de maintenance seulement à une

personne autorisée.

Self/8000 Quick start

900045144 R11 000 04/0221

The Self/8000 can be powered by different sources please respect

these recommendations :

The power sources should comply with Standards IEC60950-

1:2013 Edition 2.2 and EN60950-1:2006 + A11/2009 + A1/2010

+ A12/2011 + A2:2013 or IEC62368-1. Moreover, they should

be Safety Extra-Low Voltage circuits and Power Limited Sources

according to clauses 2.2 and 2.5 of these standards. They must be

classied ES1 and PS2 according to standard IEC62368-1.

The power source should be connected to socket-outlets installed

near the equipment and easily accessible.

Self/8000 power ratings : 5V5 max 2A

Der Self/8000 kann an verschiedene Stromquellen angeschlossen

werden; beachten Sie bitte diese Empfehlungen.

Die Stromquellen sollten den Normen IEC60950-1:2013 Ausgabe

2.2 und EN60950-1:2006 + A11/2009 + A12/2011 + A2:2013

entsprechen oder IEC62368-1. Zudem sollte es sich dabei um

Schutzkleinspannungen und begrenzte Stromquellen gemäß den

Bestimmungen 2.2 und 2.5 dieser Normen handeln. Sie müssen

gemäß der Norm IEC62368-1 als ES1 und PS2 klassiziert sein.

Die Stromquelle und Anschlüsse sollten leicht zugänglich sein und

sich in der Nähe des Geräts benden.

Nennleistungen des Self/8000 : 5V5 max 2A

Les Self/8000 peuvent être alimentés par différentes alimentations

électriques. Merci de respecter les recommandations suivantes :

Les alimentations électriques doivent être conformes aux normes

IEC60950-1:2013 Edition 2.2 et EN60950-1:2006 + A11/ 2009 +

A12/2011 + A2:2013 ou IEC62368-1. De plus, elles doivent être

des circuits Très Basse Tension de Sécurité et être des Sources à

Puissance Limitée conformément aux chapitres 2.2 et 2.5 de ces

normes. Elles doivent être classées ES1 et PS2 selon la norme

IEC62368-1.

Les alimentations électriques doivent être connectées via des

socles de prises de courant installés à proximité du matériel et

aisément accessibles.

Caractéristiques électriques d’alimentation des Self/8000 :

5V5 max 2A

Self/8000 Quick start

900045144 R11 000 04/0221

Nota : Failure to comply with these instructions will void the

manufacturer’s responsibility.

Hinweis : Bei Nichteinhaltung dieser Anweisungen wird die

Haftung des Herstellers aufgehoben.

Nota : le non respect de ces instructions annule la

responsabilité du fabricant.

The screw from the kiosk near the ground marks must be used to

connect the product to the earthing.

Die 2 Bolzen, die durch die Bohrungen (GND Markierung) des Gerätes

führen, müssen entsprechend geerdet werden.

La vis du kiosk à côté du logo de mise à la terre doit être utilisé pour

relier les produits à la terre.

This symbol indicates an important Warning.

Dieses Symbol stellt ein wichtiges Warnzeichen dar.

Ce symbole indique un avertissement important.

Self/8000 Quick start

900045144 R11 000 04/0221

2_Recommendation

2_1 Safety

To power on or power down the Self/8000 connect or disconnect the

cable connected to power plug 5V5.

Power on / Power down

zum Ein- oder ausschalten des Self/7000 das Anschlusskabel am

Stecker 5V5 anstecken oder abziehen.

Starten / stoppen

Pour allumer ou éteindre Self/8000 connectez ou débranchez le câble

connecté à la prise d’alimentation 5V5.

Mise en marche / Arrêt

The Self/8000 is tted with a lithium battery which is not accessible to

the user. Only a qualied technician may be authorized to open the unit

and change this component.

For Switzerland annex 2.15 of SR 814.81 applies for batteries.

Lithium battery

Das Self/8000 ist mit einer Lithium-Batterie ausgestattet, die nicht

für den Benutzer zugänglich ist. Nur ein qualizierter Techniker darf

das Gerät öffnen und die Bauteile ersetzen. Für die Schweizgilt für

Batterien Anhang 2.15 von SR 814.81.

Lithium Batterie

Les Self/8000 sont munis d’une pile au lithium qui n’est pas accessible

à l’utilisateur. Seul un technicien qualié peut être autorisé à ouvrir

l’appareil et à changer ce composant.

Pour la Suisse l’annexe 2.15 de la SR 814.81 s’applique pour les

batteries.

Pile au lithium

All external circuits and equipment connected to Self/8000 should be

Safety Extra-Low Voltage circuits according to clause 2.2 of Standards

IEC60950-1:2013 Edition 2.2 and EN60950-1:2006 +A11/2009 +

A1/2010 + A12/2011 + A2:2013 or IEC62368-1.

Connections to external equipment and circuits

Alle externen Schaltungen und Geräte, die an Self/7000 angeschlossen

werden, sollte die Schutzkleinspannungen nach Ziffer 2.2 des Standards

IEC60950-1: 2013 Ausgabe 2.2 und EN60950-1:2006 + A11/2009 +

A12/2011 + A2:2013 oder IEC62368-1 erfüllen.

Verbindungen zu externen Geräten und Schaltungen

Self/8000 Quick start

900045144 R11 000 04/0221

Tous les circuits et équipements externes connectés aux Self/8000

doivent être des circuits Très Basse Tension de Sécurité conformément

au chapitre 2.2 dans normes IEC60950-1 : 2013 Edition 2.2 et

EN60950-1 : 2006 + A11 / 2009 + A12/2011 + A2:2013 ou IEC62368-

Connexion aux équipements et circuits externes

Temperature/ Temperatur/ Température -20°C to +65°C

Operating conditions / Betriebsbedingungen / En fonctionnement :

WARNING

- When replacing the battery, use only a battery approved

by Ingenico.

- Scrapping by heating, burning, punching or crushing the

battery may cause explosion.

- Maintaining a battery in a very hight environment

temperature may cause explosion or leakage of ammable

liquid or gas.

- A battery subject to extremely low air pressure may cause

explosion or leakage of ammable liquid or gas.

ATTENTION

- Lors du remplacement de la batterie, utiliser exclusivement

une batterie approuvée par Ingenico.

- La mise au rebut d’une batterie dans un feu ou dans un

four chaud, ou l’écrasement mécanique ou coupure d’une

batterie, est susceptible de provoquer une explosion;

- le maintien d’une batterie dans un environnement à très

haute température peut provoquer une explosion ou la fuite

de liquide ou de gaz inammables;

- une batterie soumise à une pression de l’air extrêment

faible peut provoquer une explosion ou la fuite de liquide

ou de gaz inammables.

Self/8000 Quick start

900045144 R11 000 04/0221

2_2 Security of your terminal

Positioning of the terminal on check stand must be in such

a way to make cardholder PIN (Personal Identication

Number) spying infeasible.

NEVER ask the customer to divulge their PIN Code.

Customers should be advised to ensure that they are not

being overlooked when entering their PIN Code.

CAUTION

2_3 Integration

See installation guide.

Your device fulls current applicable PCI PTS security requirements.

Upon receipt of your terminal you should check for signs of tampering

of the equipment. It is strongly advised that these checks are

performed regularly after receipt. You should check, for example : that

the keypad is rmly in place; that there is no evidence of unusual wires

that have been connected to any ports on your terminal or associated

equipment, the keyboard or any other part of your terminal.

Such checks would provide warning of any unauthorised modications

to your terminal, and other suspicious behaviour of individuals that

have access to your terminal. Your terminal detects any “tampered

state”. In this state the terminal will repeatedly ash the message”

Alert Irruption!” and further use of the terminal will not be possible. If

you observe the “Irruption!” message, you should contact the terminal

helpdesk immediately.

You are strongly advised to ensure that privileged access to your

terminal is only granted to staff that have been independently veried

as being trustworthy.

The terminal must never be put in or left at a location where it could be

stolen or replaced by another device.

You are strongly advised to perform regular checks on the chip card

reader.

Self/8000 Quick start

900045144 R11 000 04/0221

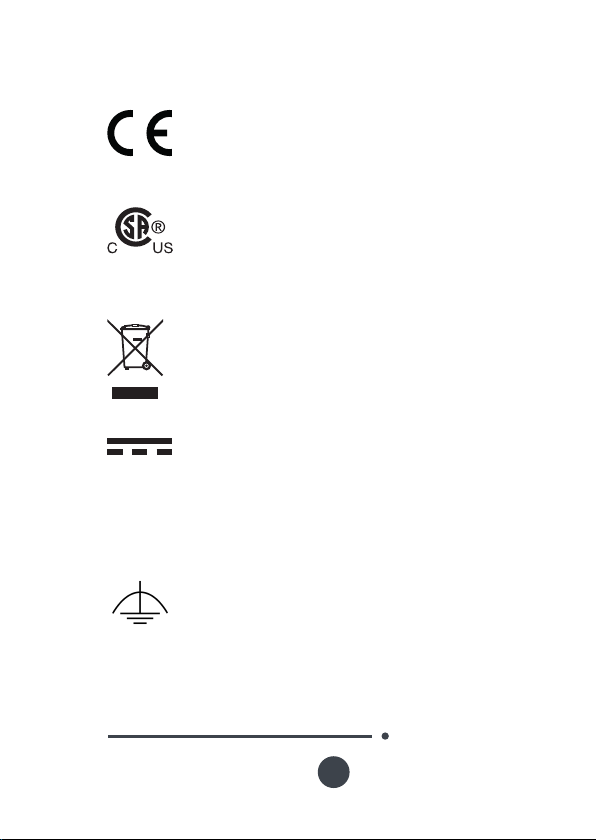

2_4 Approvals and markings

IP 65 Indicates the internal protection. Based on IEC60529

1er digit .6 : No ingress of dust

2nd digit .5 : Protection against jets of water from all

directions.

Mandatory conformity marking for products sold

within the European Economic Area (EEA). It states

that the product is assessed before being placed on the

market and meets EU safety, health and environmental

protection requirements

Indicates that the product has been certied to applicable

standards including standards written or administered

by the American National Standards Institute (ANSI),

Underwriters Laboratories (UL), CSA Group (CSA), NSF

International (NSF), and other North American and global

Organizations

Indicates that when the end-user wishes to discard this

product, it must be sent to separate collection facilities

for recovery and recycling

Indicates that the product operates with a continuous

voltage. This symbol is followed by the ratings (voltage

and current for instance)

Functional earthing

Self/8000 Quick start

900045144 R11 000 04/0221

2_5 IC statements

Under Industry Canada regulations, this radio transmitter may only

operate using an antenna of a type and maximum (or lesser) gain

approved for the transmitter by Industry Canada. To reduce potential

radio interference to other users, the antenna type and its gain should

be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is

not more than that necessary for successful communication.

Conformément à la réglementation d’Industrie Canada, le présent

émetteur radio peut fonctionner avec une antenne d’un type et d’un

gain maximal (ou inférieur) approuvé pour l’émetteur par Industrie

Canada. Dans le but de réduire les risques de brouillage radioélectrique

à l’intention des autres utilisateurs, il faut choisir le type d’antenne

et son gain de sorte que la puissance isotrope rayonnée équivalente

(p.i.r.e.) ne dépasse pas l’intensité nécessaire à l’établissement d’une

communication satisfaisante.

“This device complies with Industry Canada licence-exempt RSS

standard(s). Operation is subject to the following two conditions : (1)

this device may not cause interference, and (2) this device must accept

any interference, including interference that may cause undesired

operation of the device.

Le présent appareil est conforme aux CNR d’Industrie Canada

applicables aux appareils radio exempts de licence. L’exploitation est

autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas

produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout

brouillage radioélectrique subi, même si le brouillage est susceptible

d’en compromettre le fonctionnement.

This device complies with ISED radiation exposure limits set forth for

general population. This device must not be collocated or operating in

conjunction with any other antenna or transmitter.

Ce présent équipement est conforme aux limites d’exigences

d’exposition RF. Cet équipement ne doit pas être installé à proximité

ou être utilisé en conjonction avec un autre transmetteur ou antenne.

Table des matières

Autres manuels Ingenico group Terminal de paiement

Ingenico group

Ingenico group Desk/3500 Manuel utilisateur

Ingenico group

Ingenico group Desk 3500 Manuel utilisateur

Ingenico group

Ingenico group Move 3500 WiFi Manuel utilisateur

Ingenico group

Ingenico group Desk 3500 Manuel utilisateur

Ingenico group

Ingenico group Lane / 5000 Manuel utilisateur

Ingenico group

Ingenico group Telium TETRA Move/5000 Manuel utilisateur

Ingenico group

Ingenico group Lane / 5000 Manuel utilisateur

Ingenico group

Ingenico group Desk 3500 with Pin Pad Manuel utilisateur

Ingenico group

Ingenico group Desk/1500 Manuel utilisateur

Ingenico group

Ingenico group Move 3500 BLUETOOTH Manuel utilisateur

Ingenico group

Ingenico group Lane/8000 Manuel utilisateur

Ingenico group

Ingenico group Move 3500 BLUETOOTH Manuel utilisateur

Ingenico group

Ingenico group Lane/7000 Manuel utilisateur

Ingenico group

Ingenico group Telium TETRA Move/5000 Manuel utilisateur

Ingenico group

Ingenico group Self/5000 Manuel utilisateur

Ingenico group

Ingenico group EVO Move 3500 Wi-Fi Manuel utilisateur

Ingenico group

Ingenico group Self/2000 Manuel utilisateur

Ingenico group

Ingenico group Self/4000 Manuel utilisateur

Ingenico group

Ingenico group OPEN 2500 Manuel utilisateur

Ingenico group

Ingenico group EVO Move 3500 MIX Manuel utilisateur

Ingenico group

Ingenico group Lane/8000 Manuel utilisateur

Ingenico group

Ingenico group Move/3500 Manuel utilisateur

Ingenico group

Ingenico group Desk 3500 Manuel utilisateur

Manuels Terminal de paiement populaires d'autres marques

PAX

PAX D180SRF Manuel utilisateur

LinkPoint

LinkPoint AIO Manuel utilisateur

Moneris

Moneris hispeed 6200 Manuel utilisateur

Moneris

Moneris iWL220 Manuel utilisateur

Ingenico

Ingenico iUC280 Manuel utilisateur

Ingenico

Ingenico Tetra Move/5000 Manuel utilisateur

Ingenico

Ingenico iWL250B Manuel utilisateur

Optimum

Optimum M4230 Manuel utilisateur

Triton

Triton RL5000 Manuel utilisateur

Gilbarco

Gilbarco FlexPay IV CRIND Manuel d'installation et d'exploitation

Infinite Peripherals

Infinite Peripherals Infinea Tab Lite Manuel utilisateur

PAX

PAX S920 Manuel utilisateur

Ingenico

Ingenico iCT220, iCT250 Manuel utilisateur

dejavoo

dejavoo Z Series Manuel utilisateur

VeriFone

VeriFone VX 520 Series Manuel utilisateur

Optomany

Optomany axept S900 Manuel utilisateur

Skyzer

Skyzer iWL252 BLUETOOTH Manuel utilisateur

Moneris

Moneris iWL220 Manuel utilisateur
