Technical Manual

HPS 1.5

ACOUSTIC & ELECTRICAL SPECIFICATIONS

• Nominal Impedance 8 ohms

• Max Amp Power 125 watts

• Frequency Response 100Hz – 20kHz

• Sensitivity 89 dB SPL, 1 watt @ 1 meter

• Crossover Frequency 2200Hz

SYSTEM COMPONENTS:

• Cabinet HPS 1.5 (Not for sale)

• Grille 334931-001

• Low Frequency 5 1/4” (133mm) Co-injected

Transducer woofer, shielded 334940-001

DC Resistance 3.5 ohms ±10%

• High Frequency 1” (25mm) Neodymium

Transducer Silk Dome 333232-001

DC Resistance 3.6 ohms ±10%

• Crossover Network 334930-001

AURAL SWEEP TEST SPECIFICATIONS:

• System Aural Sweep Test 6.0V Input 100 Hz to 20 kHz

• L.F. Aural Sweep Test 6.0V Input 80 Hz to 3kHz

• H.F. Aural Sweep Test 2.0V Input 2 kHz to 20 kHz

PHYSICAL SPECIFICATIONS

• Enclosure dimensions: 10 1/2” x 6 1/2” x 8” (H x W x D)

(267 x 165 x 203mm)

SHIPPING WEIGHT:

• 18 lbs. (8.1 kg) Sold in pairs

WARRANTY:

• Refer to Warranty Statement packed with each product.

Owner’s Manual

334936-001

Survey Card

330033-001

Warranty Card

333715-001

OWNER’S

MANUAL

Outer Carton

334939-001

Top/Bottom

Foam

331277-001

PACKAGING

Driver

High Frequency

333232-001

Driver

Low Frequency

334940-001

Blue

Black

Red/Black

Red

334930-001

Network

BLK RED

WIRING DIAGRAM

780 uH RED

RED/BLACK

L.F.

Input L.F.

Input H.F.

10 ohms/10W BLUE

BLACK

H.F.

24uF/100V

1 ohm/10W

1.8 mH C2

12uF/100V

5.4 ohm/10w

150uH

2.7 mfd/100V

HPS 1.5 SCHEMATIC

4-99

Infinity Systems, Inc. 250 Crossways Park Dr., Woodbury, New York 11797

334931-001

Grille

Assembly

905502-004 (2)

#4-40x1/4 Zinc.

Screw

903401-012 (4)

#6x3/4

PPH BLK

Screw

333232-001

Tweeter

331074-003

Front baffle

331296-001

Logo

900101-012 (4)

#8x3/4" PPH BLK

Screw

900101-012 (4)

#8x3/4"

PPH BLK

Screw

333207-001

Tweeter Cup

334932-001

Bracket

334930-001

Network

334940-001

Woofer 900102-012 (4)

#8 x 3/4 Zinc

Screw

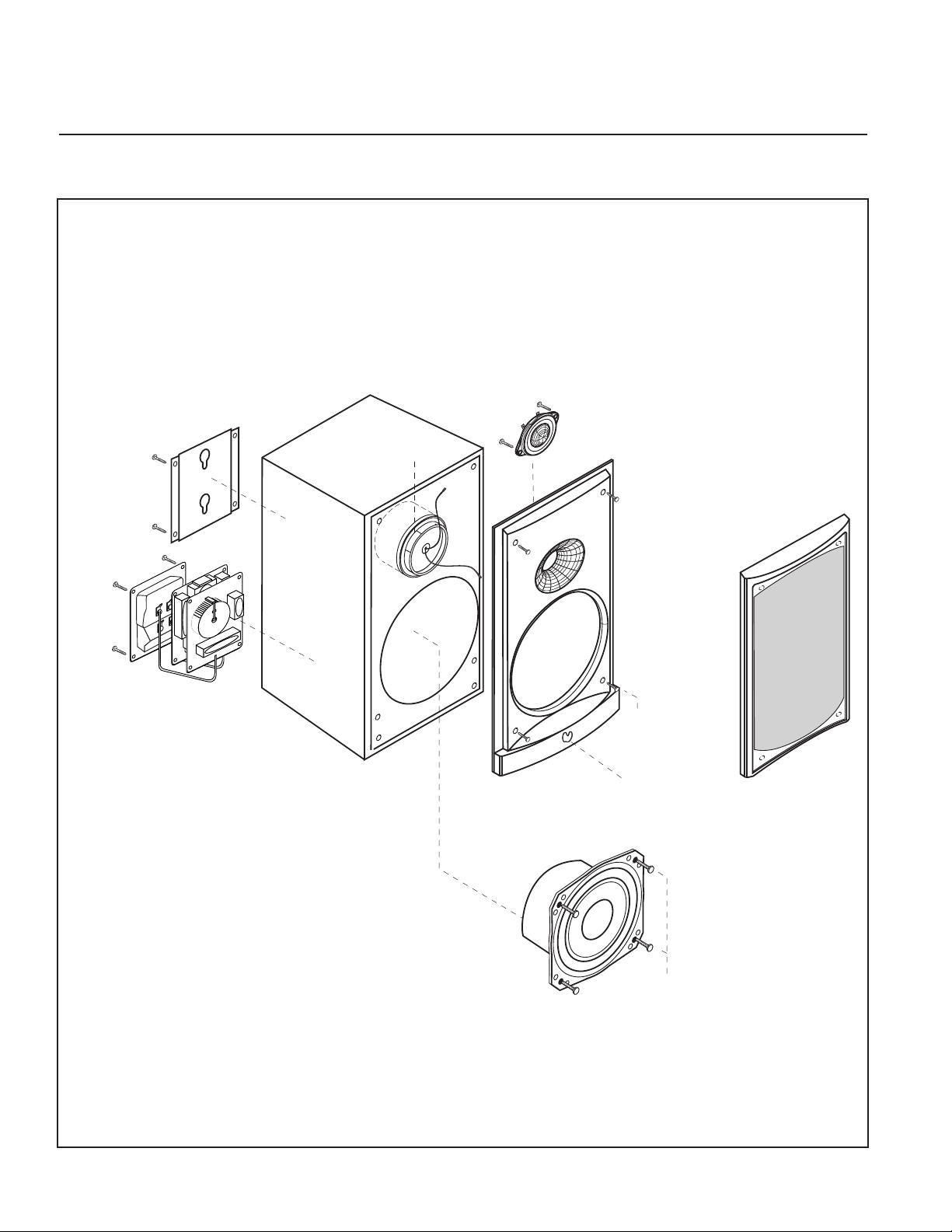

COMPONENT EXPLODED VIEW

HPS 1.5

4-99

Infinity Systems, Inc. 250 Crossways Park Dr., Woodbury, New York 11797
