IFM Electronic OW Manuel utilisateur

Bestimmungsgemäße Verwendung

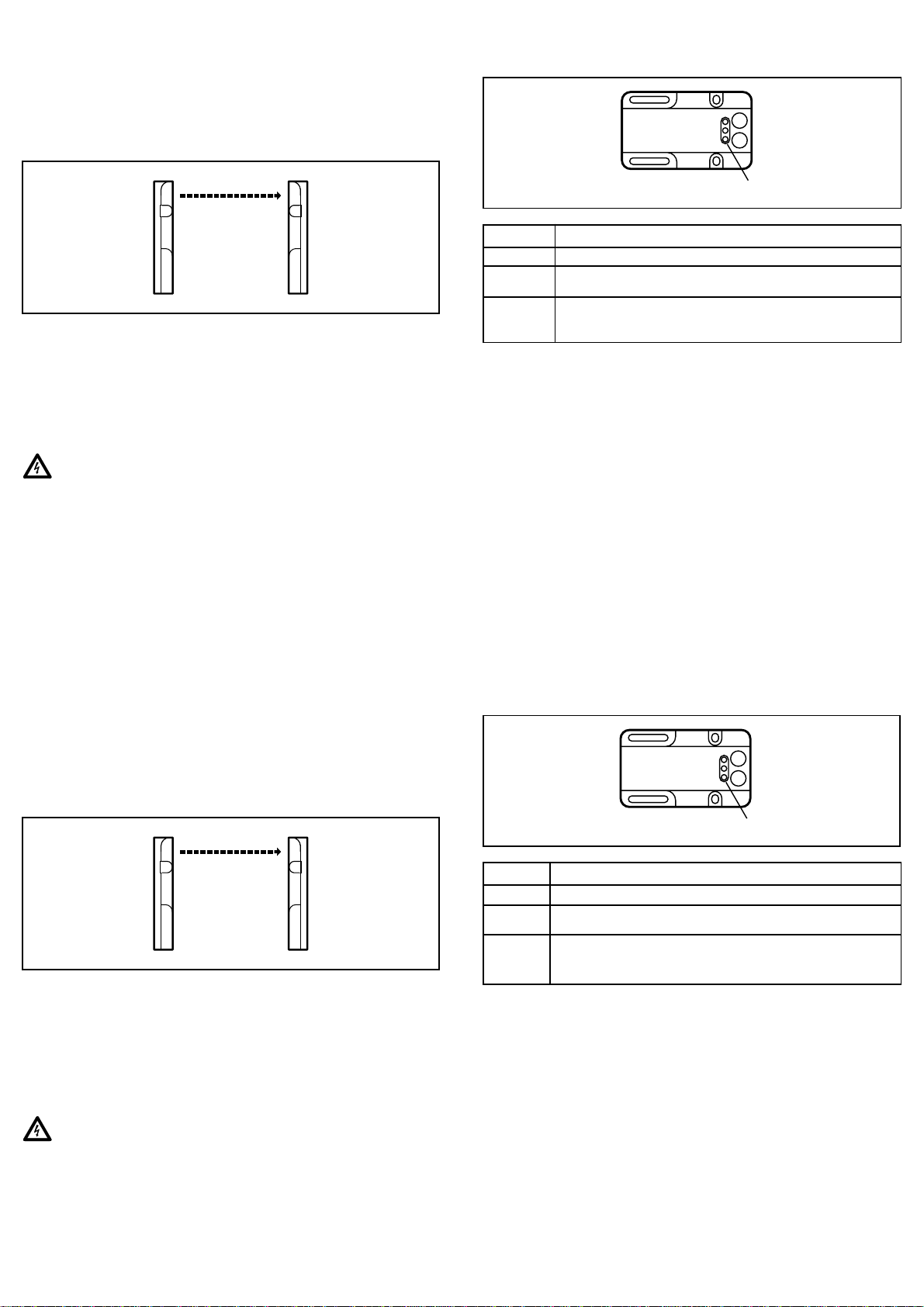

Die Lichtschranke erfaßt berührungslos Gegenstände und meldet sie

durch ein Schaltsignal.

Standardreichweite (“range”): 4m.

Montage

Empfänger (OWE ...) ausrichten und befestigen.

Sender (OWS ...) auf den Empfänger ausrichten und ebenso befesti-

gen.

Maximale Reichweite nur bei genauer Ausrichtung.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät

nach den Angaben auf dem Typenschild an.

Adernfarben: BN = braun, BU = blau, BK = schwarz.

Programmieren Sie die Ausgangsfunktion durch Kabelbelegung laut

Typenschild.

Betrieb

Prüfen Sie anhand der 3 LEDs, ob das Gerät sicher funktioniert.

LED grün Versorgungsspannung o. k.

LED gelb Ausgang geschaltet

LED rot Störung bei der Objekterfassung, z. B. Dejustierung,

Verschmutzung der Linsen

LEDs Blinken abwechselnd, 3 Hz: Ausgang kurzgeschlossen

gelb + Blinken abwechselnd, 1 Hz: Interne Störung (Ausgang ist nicht

rot geschaltet)

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die

die Kunststofflinsen beschädigen könnten.

Montageanleitung

Installation Instructions

Notice de Montage

Einweglichtschranke

Through-beam sensor

Barrages

photoélectriques OW

Sachnr. 701389 / 00 07 / 99 Technische Änderungen behalten wir uns ohne vorherige Ankündigung vor. Papier chlorfrei

LED

Functions and features

The through-beam sensor detects objects without contact and indi-

cates their presence by a switched signal.

Standard range: 4m.

Installation

Mount and fasten the receiver (OWE...).

Set the transmitter (OWS) towards the receiver and tighten in the same

way.

Maximum range only with precise alignment.

Electrical connection

Disconnect power before connecting the sensor.

Connection strictly to the indications on the type label;

core colours: BN = brown, BU = blue, BK = black.

Programming of the output function by wiring according to type label.

Fonctionnement et caractéristiques

Les barrages photoélectriques détectent des objets sans contact et

indiquent leur présence par un signal de commutation.

Portée standard: 4m.

Montage

Monter et fixer le récepteur (OWE...).

Orienter l’émetteur (OWS...) en direction du récepteur et le fixer de la

même manière.

Portée optimale seulement avec orientation précise.

Raccordement électrique

Mettre l’installation hors tension avant le raccordement de la

cellule optoélectronique.

Raccordement strictement selon les indications de l’étiquette.

Couleurs des fils: BN = brun, BU = bleu, BK = noir.

Programmation de la fonction de sortie par branchement selon l’éti-

quette.

Fonctionnement

Vérifier le bon fonctionnement de la cellule grâce aux 3 LED.

LED verte tension d’alimentation o.k.

LED jaune sortie commutée

LED rouge erreur lors de la détection de l’objet, par ex. mauvais réglage,

encrassement des lentilles

LED jaune clignotent en alternance, 3 Hz: sortie en état de courts-circuits

+ rouge clignotent en alternance, 1 Hz: erreur interne (sortie pas com-

mutée)

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pour-

raient abîmer les lentilles en plastique.

Operation

Check the safe functioning of the through-beam sensor by means of

the 3 LEDs.

LED green supply voltage O.K.

LED yellow output switched

LED red error in object detection, e.g. maladjustment,

soiling of the lenses

LEDs red flashing alternately, 3 Hz: output short-circuited

+ yellow flashing alternately, 1 Hz: internal malfunction (output is not

switched)

Maintainance

Keep the lenses of the sensor free from soiling.

For cleaning do not use any solvents or cleaning agents which could

damage the plastic lenses.
