SOLAR03

1. PRECAUZIONI E MISURE DI SICUREZZA

2. DESCRIZIONE GENERALE

3. PREPARAZIONE ALL’UTILIZZO

3.1. Controlli iniziali

3.2. Durante l’utilizzo

3.3. Dopo l’utilizzo

3.4. Alimentazione dello strumento

3.5. Conservazione

4. NOMENCLATURA

4.1. Descrizione dello strumento

4.2. Descrizione tasti funzione

4.3. Accensione/Spegnimento dello strumento

5. ISTRUZIONI OPERATIVE

5.1. Introduzione

5.2. Menu generale

5.2.1. Menu Impostazioni

5.2.2. Menu Memoria

5.2.3. Menu Accoppiamento

5.2.4. Menu Aiuto

5.2.5. Menu Info

5.3. Visualizzazione valori parametri ambientali

5.4. Registrazione valori parametri ambientali

6. MANUTENZIONE

6.1. Sostituzione o ricarica batterie

6.2. Pulizia dello strumento

7. SPECIFICHE TECNICHE

7.1. Caratteristiche tecniche

7.2. Caratteristiche generali

7.3. Accessori

7.3.1. Accessori in dotazione

8. ASSISTENZA

8.1. Condizioni di garanzia

8.2. Assistenza

SOLAR03

1. PRECAUZIONI E MISURE DI SICUREZZA

Lo strumento è stato progettato in conformità alle direttive di

sicurezza relative agli strumenti di misura elettronici. Per evitare di

danneggiare lo strumento, La preghiamo di seguire le procedure

descritte nel presente manuale e di leggere con particolare attenzione

tutte le note precedute dal simbolo . Prima e durante l’esecuzione

delle misure attenersi scrupolosamente alle seguenti indicazioni:

ATTENZIONE

•Non effettuare misure in ambienti umidi, in presenza

di gas o materiali esplosivi, combustibili o in ambienti

polverosi.

•Evitare contatti con il circuito in esame se non si

stanno effettuando misure.

•Evitare contatti con parti metalliche esposte, con

terminali di misura inutilizzati, circuiti, ecc.

•Non effettuare alcuna misura qualora si riscontrino

anomalie nello strumento come, deformazioni, rotture,

fuoriuscite di sostanze, assenza di visualizzazione sul

display, ecc.

•Utilizzare solo gli accessori originali

•Questo strumento è stato progettato per l’utilizzo in

condizioni ambientali specificate al § 7.2.

•La invitiamo a seguire le normali regole di sicurezza

orientate alla protezione contro Tensioni e correnti

pericolose e proteggere lo strumento contro un

utilizzo errato.

•Non applicare nessuna tensione agli ingressi dello

strumento.

•Solo gli accessori forniti a corredo dello strumento

garantiscono gli standard di sicurezza. Essi devono

essere in buone condizioni e sostituiti, se necessario, con

modelli identici.

•Non esercitare forti sollecitazioni meccaniche ai

connettori di ingresso dello strumento.

•Controllare che le batterie siano inserite

correttamente

Nel presente manuale e sullo strumento sono utilizzati i seguenti

simboli:

ATTENZIONE: attenersi alle istruzioni riportate nel

manuale d’uso. Un uso improprio potrebbe causare danni

allo strumento o ai suoi componenti

Il simbolo indica che l'apparecchiatura ed i suoi accessori

devono essere raccolti separatamente e trattati in modo

corretto

SOLAR03

2. DESCRIZIONE GENERALE

L’unità remota SOLAR03 è stata progettata per eseguire misure di

irraggiamento [W/m2] e temperatura [°C] sia su moduli fotovoltaici

Monofacciali che Bifacciali tramite apposite sonde ad essa

collegate.

L’unità è progettata per uso in abbinamento ad uno strumento

Master per eseguire le suddette misure e registrazioni nell’ambito

delle operazioni di manutenzione su installazioni fotovoltaiche.

L’unità può essere collegata ai seguenti strumenti Master e

accessori:

Tabella 1 : Elenco strumenti master e accessori

L’unità remota SOLAR03 dispone delle seguenti caratteristiche

➢Misurazione angolo di inclinazione (tilt angle) di pannelli FV

➢Collegamento con sonde di irraggiamento e temperatura

➢Visualizzazione in tempo reale dei valori di irraggiamento e

temperatura di moduli FV

➢Collegamento a unità Master tramite connessione Bluetooth

➢Sincronizzazione con unità Master per avvio registrazioni

➢Alimentazione con batterie alcaline e ricaricabili con

collegamento USB-C

MODELLO HT

DESCRIZIONE

PVCHECKs-PRO

Strumento Master –collegamento

Bluetooth BLE

I-V600, PV-PRO

HT305

Sensore di Irraggiamento

PT305

Sensore di Temperatura

SOLAR03

3. PREPARAZIONE ALL’UTILIZZO

3.1. CONTROLLI INIZIALI

Lo strumento, prima di essere spedito, è stato controllato dal punto

di vista elettrico e meccanico. Sono state prese tutte le precauzioni

possibili affinché lo strumento potesse essere consegnato senza

danni. Si consiglia, comunque, di controllarlo sommariamente per

accertare eventuali danni subiti durante il trasporto. Se si dovessero

riscontrare anomalie contattare immediatamente lo spedizioniere.

Si consiglia inoltre di controllare che l’imballaggio contenga tutte le

parti indicate al § 7.3.1. In caso di discrepanze contattare il

rivenditore. Qualora fosse necessario restituire lo strumento,

seguire le istruzioni riportate al § 8.

3.2. DURANTE L’UTILIZZO

Leggere attentamente le raccomandazioni e le istruzioni seguenti:

ATTENZIONE

•La mancata osservazione delle avvertenze e/o

istruzioni può danneggiare lo strumento e/o i suoi

componenti o essere fonte di pericolo per l’operatore

•Il simbolo “ ” indica la condizione di batterie esaurite.

Interrompere le prove e procedere alla sostituzione o

ricarica delle batterie in accordo a quanto descritto nel

§ 6.1

•Quando lo strumento è connesso al circuito in esame

non toccare mai alcun terminale, anche se

inutilizzato.

3.3. DOPO L’UTILIZZO

Quando le misure sono terminate, spegnere lo strumento

mantenendo premuto il tasto ON/OFF per alcuni secondi. Se si

prevede di non utilizzare lo strumento per un lungo periodo

rimuovere le batterie.

3.4. ALIMENTAZIONE DELLO STRUMENTO

Lo strumento è alimentato tramite 2x1.5V batterie tipo AA IEC

LR06 oppure 2x1.2V batterie ricaricabili NiMH tipo AA. La

condizione di batterie esaurite corrisponde alla visualizzazione

“batteria vuota ” a display. Per sostituire o ricaricare le batterie

vedere il § 6.1

3.5. CONSERVAZIONE

Per garantire misure precise, dopo un lungo periodo di conservazione

in condizioni ambientali estreme, attendere che lo strumento ritorni

alle condizioni normali (vedere § 7.2)

SOLAR03

4. NOMENCLATURA

4.1. DESCRIZIONE DELLO STRUMENTO

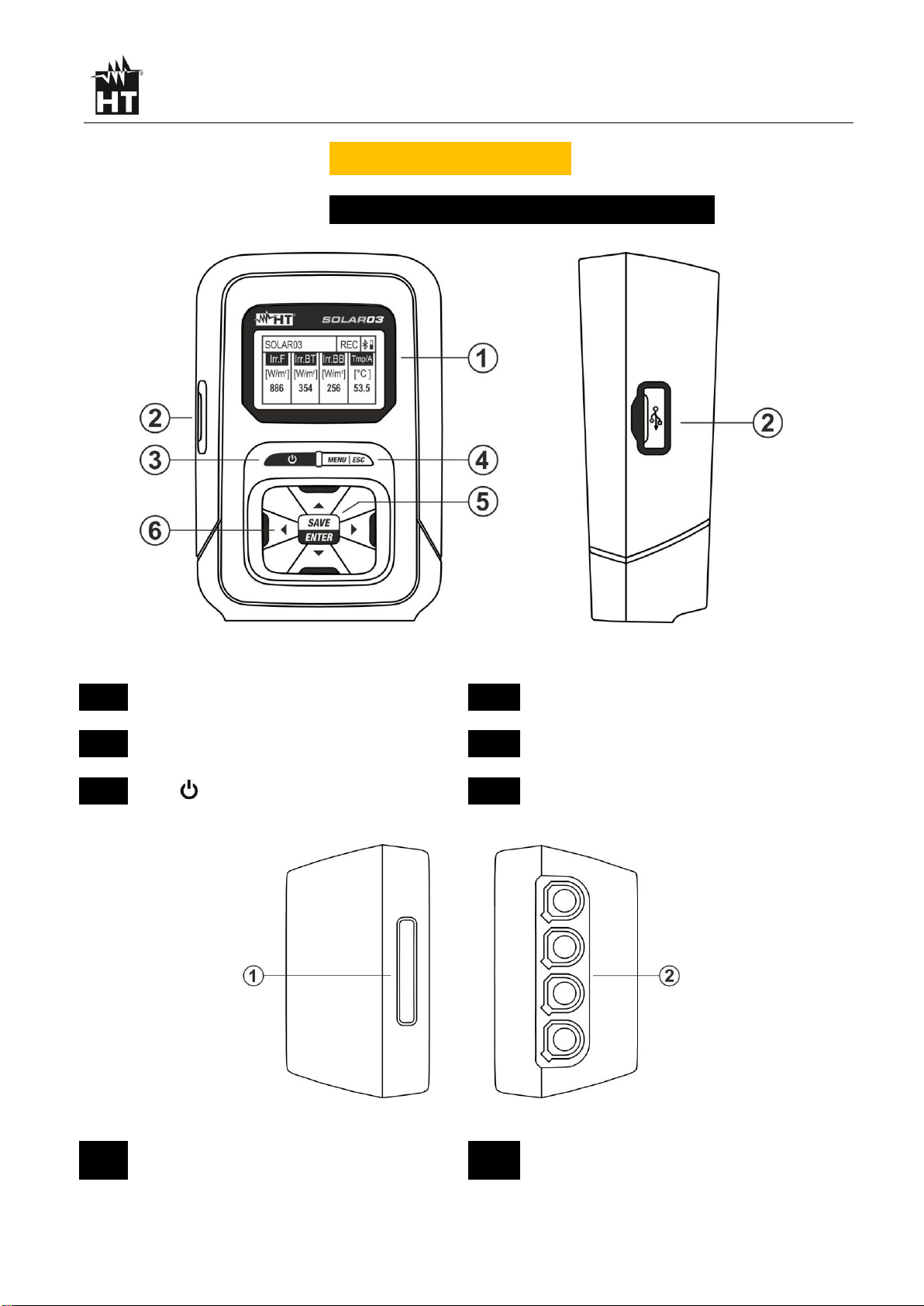

Fig. 1 Descrizione parte frontale e laterale

Display LCD

Tasto MENU/ESC

Ingresso USB-C

Tasto SAVE/ENTER

Tasto (ON/OFF)

Tasti freccia , , ,

Fig. 2 Descrizione parte superiore e inferiore

Foro per inserimento cinghia a strappo con

terminazione magnetica

Ingressi INP1…INP4

SOLAR03

Fig. 3 Descrizione parte posteriore

Foro per inserimento cinghia a strappo con

terminazione magnetica

Coperchio vano batterie

4.2. DESCRIZIONE TASTI FUNZIONE

Tasto ON/OFF

Premere il tasto circa 3s per accendere o spegnere lo strumento)

Tasto MENU/ESC

Premere il tasto MENU per accedere al menu generale dello

strumento. Premere il tasto ESC per uscire da una schermata

tornando a quella iniziale

Tasto SAVE/ENTER

Premere il tasto SAVE per salvare una impostazione eseguita

all’interno dello strumento. Premere il tasto ENTER per confermare

la selezione dei parametri all’interno del menu di programmazione



Tasti freccia

Tasti usati all’interno del menu di programmazione per la selezione

dei valori dei parametri
