Use and Care Guide

LED LOW VOLTAGE PATH LIGHT

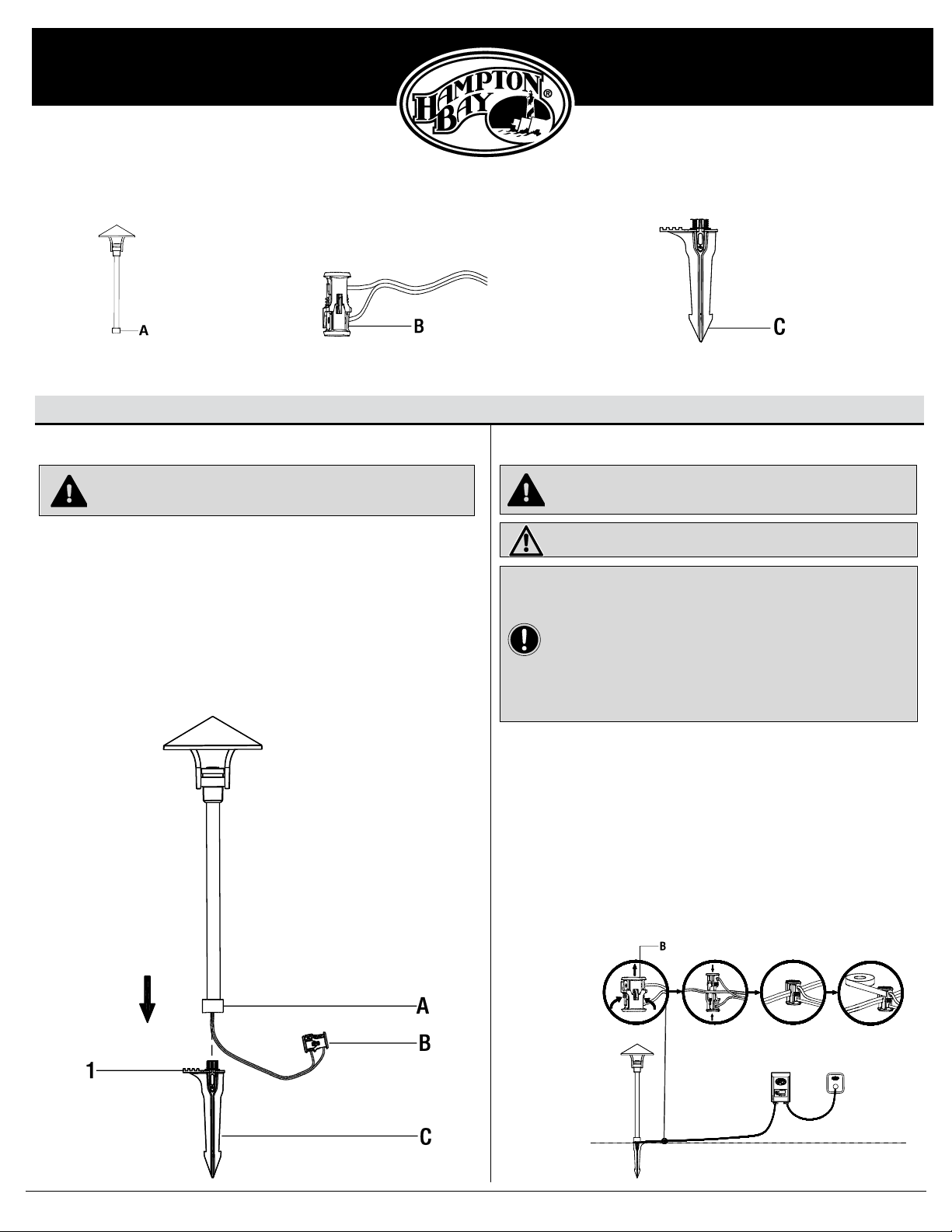

PACKAGE CONTENTS

A –Lamp Body x1 B –Wire Connector (with 12 in. wire attached to lamp body) x1 C –Ground Stake (6.535 in.) x1

Assembly and Installation

Attaching and installing the path light

Connecting the wires

WARNING: Never push the light into the ground by the lamp body (A) or

use a hammer to insert the ground stake (C) into the ground.

□Insert the fixture wire on the wire connector (B) into the groove located on

the top of the ground stake (C).

□Ensure the fixture wire on the wire connector (B) stays in the center of the

groove to avoid damage to the fixture wire. Screw the ground stake (C) into

the lamp body (A).

□Prepare a hole in the installation location. Use a tool such as a screwdriver

(not included) to prepare the installation hole to ensure the hole is not

larger than the ground stake (C).

□Install the path light in the ground by pushing on the foot step (1) on the

ground stake (C). Do not push on the lamp body (A).

WARNING: The wire connector (B) contacts have sharp edges for

piercing the main low voltage cable. To avoid injury, do not touch the

metal contacts.

CAUTION: The wire from low voltage power unit should be 12-16 AWG

type underground low Energy Circuit Cable.

IMPORTANT:

□Protect the wiring by routing it in close proximity to the light fitting,

or next to a building structure such as a house or a deck.

□The landscape wire and connector can also be hidden under stone

or buried under grass at a maximum depth of 6 in. (15.24 cm).

□Do not install the fixture within 10 ft. of a pool, spa, or fountain.

□Do not submerge the fixture in water.

□Place the wire connector (B) on opposite sides of the low voltage cable

(not included) from the transformer (not included) where the fixture will

be located.

□Align and fit the main low voltage cable vertically to the slot of the wire

connector (B).

□Press the wire connector (B) together until it is locked around the main

low voltage cable. The pre-set prongs will pierce the cable insulation and

establish contact with the electrical wire inside.

□Once the wire connector (B) is in place, it is recommended to wrap it with

electrical tape (not included).

□After all fixtures are installed, turn on the transformer.

Item #1003 459 695

Model #JPV150L-2/ORB

Care and Cleaning

□Clean the fixture with a soft dry cloth.

□Do not use any cleaners with chemicals, solvents or harsh abrasives.

Troubleshooting

Problem

Possible Cause

Solution

The fixture will not

light.

□There is no power.

□There is a disconnection or

break in the wire.

□The transformer setting is

incorrect.

□Check the outlet and ensure that a breaker or GFCI circuit has not been tripped.

□Follow the wires from the fixture and ensure a continuous connected path back to the transformer.

□Check the settings on the transformer.

The light flickers

(one fixture).

□There is a loose wire

connector to the fixture.

□Tighten the wire connector and ensure the metal contacts pierce the insulation on the low voltage

cable from the transformer.

The lights flicker

(all fixtures).

□There is a loose connection at

the transformer.

□Unplug the transformer from the outlet and visually inspect the positive and negative connecting

points. Each wire should be securely screwed in and not in contact with any other.

Warranty

WHAT IS COVERED

The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of five (5) years from date of purchase. This warranty

applies only to the original consumer and only to products used in normal use and service. If this product is found to be defective, the manufacturer’s only obligation,

and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the product has not been damaged through

misuse, abuse, accident, modifications, alterations, neglect or mishandling.

WHAT IS NOT COVERED

This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any way not in accordance with the instructions supplied

with the product. This warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence, alteration, or faulty installation, or any

other failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on any portion of the product, such as surface and/or weathering,

as this is considered normal wear and tear.

The manufacturer does not warrant and specifically disclaims any warranty, whether express or implied, of fitness for a particular purpose, other than the warranty

contained herein. The manufacturer specifically disclaims any liability and shall not be liable for any consequential or incidental loss or damage, including but not

limited to any labor / expense costs involved in the replacement or repair of said product.

Contact the Customer Service Team at 1-855-HD-HAMPTON or visit HamptonBay.com.

Cable Selection

12 VOLT TAP

Cable Length

Total Fixture Wattage

0-50 feet

51-100 feet

101-150 feet

0-60 Watts

16 AWG

14 AWG

61-120 Watts

16 AWG

14 AWG

12 AWG

121-180 Watts

14 AWG

12 AWG

Not Recommended

181-240 Watts

14 AWG

12 AWG

Not Recommended

241-300 Watts

12 AWG

Not Recommended

600W Transformer = (2x300) Watts

12 AWG

Not Recommended

900W Transformer = (3x300) Watts

12 AWG

Not Recommended

15 VOLT TAP

Cable Length

Total Fixture Wattage

0-50 feet

51-100 feet

101-150 feet

0-60 Watts

16 AWG*

16 AWG

61-120 Watts

16 AWG*

16 AWG

12 AWG

121-180 Watts

14 AWG*

14 AWG

12 AWG

181-240 Watts

14 AWG*

14 AWG

12 AWG

241-300 Watts

12 AWG*

12 AWG

Not Recommended

600W Transformer = (2x300) Watts

12 AWG*

12 AWG

Not Recommended

900W Transformer = (3x300) Watts

12 AWG*

12 AWG

Not Recommended

* NOT RECOMMENDED FOR HALOGEN LANDSCAPE LIGHTS

This data is provided as a general guideline. Actual performance will depend on the installation layout, the fixtures, and the condition of the cable.

NOTE: Most LED landscape lighting fixtures can operate with full illumination from 9V down to as little as 6V. It is possible to have extended length runs

with LED fixtures that go beyond the specifications shown in the guidelines above.

GUÍA DE USO Y MANTENIMIENTO

LAMPARA PARA SENDAS CON

LED DE BAJO VOLTAJE

CONTENIDO DEL PAQUETE

A –Estructura de la Lámpara x1 B –Conector de Cable (con cable de 12 pulgadas C –Estaca de Tierra (6.535 pulgadas) x1

fijado a la estructura de la lámpara) x1

Montaje e Instalación

Fijando e instalando la luz

Conexión de los cables

ADVERTENCIA: Nunca entierre la cubierta de la lámpara (A) o use un

martillo para insertar la estaca a tierra (C) en el suelo.

□Inserte el cable del accesorio en el cable conector (B) dentro de la ranura

ubicada en la parte superior de la estaca a tierra (C).

□Asegúrese de que el cable accesorio en el conector del cable (B)

permanece en el centro de la ranura para evitar daños en el cable

accesorio. Atornille la estaca a tierra (C) en la estructura de la lámpara (A).

□Haga un hoyo en el lugar de instalación. Use una herramienta como un

destornillador (no includio) para hacer el hoyo de instalación de modo que

el mismo no sea más grande que la estaca a tierra (C).

□Instale el accesorio en la tierra pisando sobre la grada (1) en la estaca de

tierra (C). No presione o empuje la estructura de la lámpara (A).

ADVERTENCIA: Los contactos del cable conector (B) tienen bordes

filosos para atravesar el cable principal de bajo voltaje. No toque los

contactos de metal para evitar lesiones.

PRECAUCIÓN: El cable de la unidad de bajo voltaje debe ser un cable

subterráneo de circuito de baja corriente tipo 12-16 AWG.

IMPORTANTE:

□Proteja el cableado colocándolo bien cerca del portalámparas, o

siguiendo la estructura de una casa o plataforma.

□El cable externo y el conector pueden quedar escondidos bajo una

piedra o enterrados bajo el césped a una profundidad máxima de

of 6 pulgadas (15.24 cm).

□No instale el accesorio a menos de 10 pies de una alberca, spa, o

fuente de agua.

□No sumergir el accesorio en agua.

□Coloque el cable conector (B) en el lado opuesto al del cable de bajo

voltaje (no incluido) del transformador (no incluido) donde el

accesorio será ubicado.

□Alinee y ajuste el cable principal de bajo voltaje verticalmente al

espacio del cable conector (B).

□Presione el conector del cable (B) hasta que este asegurado al cable

principal de bajo voltaje. Las clavijas atravesarán el aislamiento del

cable y establecerán contacto con el cable eléctrico de adentro.

□Una vez que el conector del cable (B) esté en su lugar, se recomienda

aislarlo cubriéndolo con cinta aisladora (no incluida).

□Después de instalar todos los accesorios, encienda el transformador.

Artículo #1003 459 695

Modelo #JPV150L-2/ORB

Mantenimiento y Limpieza

□Limpia la lámpara con un paño suave y seco.

□No uses limpiadores con químicos, solvents, o productos abrasivos.

Solición de Problemas

Problema

Causa Posible

Solución

El accesorio no

enciende.

□No hay corriente.

□El cable está desconectado o roto.

□El transformador está mal

configurado.

□Verifique el tomacorriente y asegúrese que no esté apagado el interruptor o circuito GFC.

□Siga los cables desde el accesorio y asegúrese que esté en buen estado bien conectado al

transformador.

□Verifique que esté bien la configuración del transformador.

La luz parpadea

(en un accesorio).

□Hay algún cable conector suelto

en el accesorio.

□Ajuste el cable conector y asegúrese que los contactos metálicos atraviesan el aislamiento en

el cable de bajo voltaje desde el transformador.

Las luzes

parpadea (todos

los accesorios).

□Hay una conexión suelta en el

transformador.

□Desenchufe el transformador del tomacorriente e inspeccione visualmente los puntos de

conexión positivo y negativo. Cada cable debe estar bien atornillado y sin tocar a los demás.

Garantía

LO QUE ESTA CUBIERTO

El fabricante garantiza que esta lámpara no presentará defectos materiales o de fabricación por un período de cinco (5) años a partir de la fecha de compra. Esta

garantía es válida sólo para el comprador original y sólo cubre los productos en uso y funciones normales. Si se descubre algún defecto en este producto, la única

obligación y solución exclusiva del fabricante, a criterio del mismo, será reparar o reemplazar el producto siempre y cuando el defecto no sea resultado de un mal uso,

abuso, accidente, modificaciones, alteraciones,negligencia o manejo indebido.

LO QUE (NO) ESTA CUBIERTO

Esta garantía no cubre ningún producto instalado, configurado o usado incorrectamente sin seguir las instrucciones adjuntas al producto. Esta garantía no cubre

fallas del producto a consecuencia de un accidente, mal uso, abuso, negligencia, modificaciones o instalaciones defectuosas, o cualquier otra falla no relacionada

con defectos materiales o de fabricación. Esta garantía no se aplica al acabado de ninguna parte del producto, como por ejemplo el de la superficie, ni al deterioro

por condiciones ambientales, ya que eso se considera un desgaste normal.

El fabricante no garantiza y rechaza especialmente cualquier garantía, expresa o implícita, de idoneidad para un propósito en particular, distinta de la garantía

indicada aquí. El fabricante se exime específicamente de cualquier obligación y no es responsable por daños o pérdidas directas o indirectas, lo que incluye cualquier

costo de mano de obra o gastos relacionados con el reemplazo o reparación de dicho producto.

Comunícate con el Equipo de Servicio al Cliente al 1-855-HD-HAMPTON o visita HamptonBay.com.

Selección por Cable

GRIFO 12 VOLTIOS

Longitud del Cable

Total Fixture Potencia

0-50 pies

51-100 pies

101-150 pies

0-60 Watts

16 AWG

14 AWG

61-120 Watts

16 AWG

14 AWG

12 AWG

121-180 Watts

14 AWG

12 AWG

No Recomendado

181-240 Watts

14 AWG

12 AWG

No Recomendado

241-300 Watts

12 AWG

No Recomendado

600W transformador = (2x300) Watts

12 AWG

No Recomendado

900W transformador = (3x300) Watts

12 AWG

No Recomendado

GRIFO 15 VOLTIOS

Longitud del Cable

Total Fixture Potencia

0-50 pies

51-100 pies

101-150 pies

0-60 Watts

16 AWG*

16 AWG

61-120 Watts

16 AWG*

16 AWG

12 AWG

121-180 Watts

14 AWG*

14 AWG

12 AWG

181-240 Watts

14 AWG*

14 AWG

12 AWG

241-300 Watts

12 AWG*

12 AWG

No Recomendado

600W transformador = (2x300) Watts

12 AWG*

12 AWG

No Recomendado

900W transformador = (3x300) Watts

12 AWG*

12 AWG

No Recomendado

* NO RECOMENDABLE PARA LUCES EXTERIORES DE HALOGEN

Estos datos se proveen como una guía general. El rendimiento concreto dependerá del diseño de instalación, los accesorios, y la condición de los cables.

NOTA: La mayoría de los accesorios de iluminación LED de exterior pueden funcionar a plena iluminación usando 9V y hasta incluso 6V. Es posible

conseguir largos más extensos con accesorios LED que van más allá de las especificaciones mostradas en la guía de arriba.

FCC Warning

Warning: Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the

user’s authority to operate the equipment.

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the

FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the

instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged

to try to correct the interference by one or more of the following measures:

Reorient or relocate the receiving antenna.

Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

Consult the dealer or an experienced radio/TV technician for help.

Advertencia de la FCC

Advertencia: los cambios o modificaciones de esta unidad que no estén expresamente aprobados por la parte responsable del

cumplimiento pueden anular la autoridad del usuario para operar el equipo.

NOTA: Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la Parte 15 de

las Reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias

perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se

instala y utiliza de acuerdo con las instrucciones, puede provocar interferencias perjudiciales a las comunicaciones de radio.

Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación particular. Si este equipo causa

interferencias perjudiciales en la recepción de radio o televisión, lo cual puede comprobarse encendiéndolo y apagándolo, se

recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

Reorientar o reubicar la antena receptora.

Aumente la separación entre el equipo y el receptor.

Conecte el equipo a una toma de un circuito distinto de aquel al que está conectado el receptor.

Consulte al distribuidor o a un técnico de radio / televisión para obtener ayuda.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels HAMPTON BAY Éclairage extérieur

HAMPTON BAY

HAMPTON BAY 536 026 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY KZA1501LX-01 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY 62919 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY GALE HDP11973 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY NXT-DP02 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY 29518 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY HD22315 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY NTSW30030LBL-MS Manuel utilisateur

HAMPTON BAY

HAMPTON BAY 5240103 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY 149-308 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY Home Depot SKU 1000040901 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY HD33870 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY AMBROSE 99101 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY HD33677 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY COLLIER KZH1601AX-01/GW Manuel utilisateur

HAMPTON BAY

HAMPTON BAY 560-293 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY HSP5101LX-03/MB Manuel utilisateur

HAMPTON BAY

HAMPTON BAY 857-394 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY 72003/HD Manuel utilisateur

HAMPTON BAY

HAMPTON BAY LBO-N1BR3000K6B Manuel utilisateur

HAMPTON BAY

HAMPTON BAY 54323111 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY 84075 Manuel utilisateur

HAMPTON BAY

HAMPTON BAY IMS1691L Manuel utilisateur

HAMPTON BAY

HAMPTON BAY 272-775 Manuel utilisateur

Manuels Éclairage extérieur populaires d'autres marques

Sealey

Sealey LED37 Manuel utilisateur

nordlux

nordlux VEJERS Guide de l'utilisateur

SImx

SImx ELITE LED LHTC637 Manuel utilisateur

GEV

GEV CAROLINE 10833 Manuel utilisateur

NEBO

NEBO NEB-LSP-0020 Manuel utilisateur

WE-EF

WE-EF PFL540 LED Manuel utilisateur

Lindby

Lindby 9949029 Manuel utilisateur

HEPER

HEPER DOGO Side LW6048.585-US Instructions d'installation et d'utilisation

HEPER

HEPER LW8034.003-US Instructions d'installation et d'utilisation

Maretti

Maretti VIBE S 14.6080.04.A Manuel utilisateur

BEGA

BEGA 84 253 Manuel

HEPER

HEPER MINIMO Instructions d'installation et d'utilisation

LIGMAN

LIGMAN BAMBOO 3 Manuel utilisateur

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Manuel utilisateur

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Manuel utilisateur

urban ambiance

urban ambiance UQL1273 Manuel utilisateur

TotalPond

TotalPond 52238 Manuel utilisateur

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Manuel utilisateur
