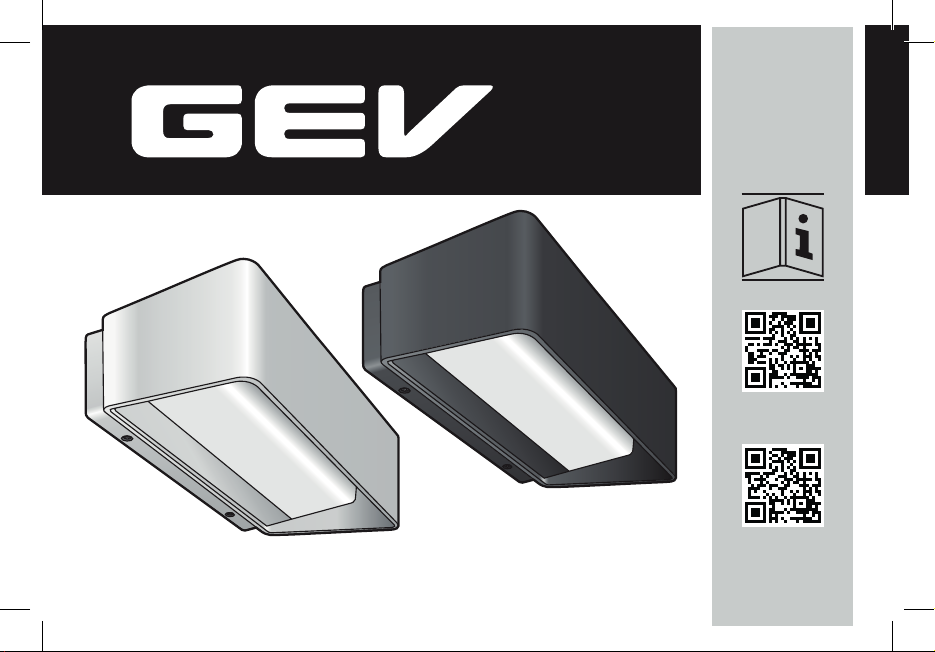

GEV CAROLINE 10833 Manuel utilisateur

www.gev.de LED-Wandleuchte CAROLINE

100 mm

10840

10833

# 10840

# 10833

BA_10840_10833.indd 2 23.08.2017 11:36:18

OFFOFF

B C

BA_10840_10833.indd 3 23.08.2017 11:36:18

ONON

F G

D E

BA_10840_10833.indd 4 23.08.2017 11:36:18

LED-Wandleuchte CAROLINE

Mit dem Kauf dieses Artikels haben sie

sich für ein qualitativ hochwertiges GEV-

Produkt entschieden. Bitte lesen Sie diese

Bedienungsanleitung sorgfältig durch, um ein

einwandfreies Funktionieren zu gewährleisten.

Bewahren Sie diese Anleitung sorgfältig

auf, um gegebenenfalls später nachlesen zu

können.

Verwendung

Die LED-Wandleuchte wird über einen Schalter

ein- und ausgeschaltet. Die Leuchte ist schnell

montiert und sofort betriebsbereit.

Hinweis: Die Leuchtmittel dieser Leuchte

sind nicht ersetzbar. Falls diese Lichtquelle

ersetzt werden muss, zum Beispiel aufgrund

ihrer erreichten Lebensdauer, ist die komplette

Leuchte zu ersetzen.

Sicherheitshinweise

Die Montage darf nur von einem

Fachmann, unter Berücksichtigung der

landesüblichen Installationsvorschriften,

ausgeführt werden.

Es darf nur im spannungsfreien Zustand

gearbeitet werden, schalten Sie dazu unbedingt

die Stromkreissicherung ab. Überprüfen Sie, ob

die Anschlussleitung spannungsfrei ist!

Bei Schäden, die durch Nichtbeachtung dieser

Bedienungsanleitung verursacht werden,

erlischt der Garantieanspruch! Für Folgeschäden

übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch

unsachgemäßeHandhabungoderNichtbeachtung

der Sicherheitshinweise verursacht werden,

übernehmen wir keine Haftung. In solchen Fällen

erlischt jeder Garantieanspruch.

Aus Sicherheits- und Zulassungsgründen ist das

eigenmächtige Umbauen und/oder Verändern des

Gerätes nicht gestattet.

Vorbereitung

Bevor Sie die Montage und Installation vornehmen,

wählen Sie einen geeigneten Montageort aus.

Schalten Sie die Stromversorgung ab (Abb. A).

Hinweis: Die Netzzuleitung besteht aus einem

3-adrigen Kabel:

L = Phase (schwarz, braun oder grau)

N = Neutralleiter (blau)

PE = Schutzleiter (grün/gelb)

Der Anschluss erfolgt an die Leitung L und N.

Im Zweifel sollten die Kabel mit einem

Spannungsüberprüfer überprüft werden.

BA_10840_10833.indd 5 23.08.2017 11:36:19

DEGBFRITPL

Montage

• Setzen Sie das Gehäuse der Leuchte vom

Wandhalter mit vorgesehenem Werkzeug ab

(Abb. B).

• Zeichnen Sie die Bohrlöcher an (Abb. C).

• Bohren Sie die Löcher und setzen die Dübel ein.

• Führen Sie die Anschlussleitung durch die

vorhandene Gummidichtung ein und schrauben

Sie den Wandhalter an die Wand (Abb. D).

• Verbinden Sie die Anschlussleitung mit dem

Steckverbinder in dem Leuchtengehäuse.

Dabei den Anschluss der Netzzuleitung

beachten (Abb. E)!

• Setzen Sie das Leuchtengehäuse an den

Wandhalter auf und schrauben Sie die

Sicherungsschrauben des Gehäuses ein

(Abb. F)

• Schalten Sie die Stromkreissicherung wieder

ein (Abb. G).

Recycling-Hinweise

Dieses Gerät darf nicht mit dem unsortierten

Hausmüll entsorgt werden. Besitzer von

Altgeräten sind gesetzlich dazu verpﬂichtet,

dieses Gerät fachgerecht zu entsorgen.

Informationen erhalten Sie von Ihrer Stadt- bzw.

Gemeindeverwaltung.

Technische Daten

Netzanschluss: 230 V (AC) / 50 Hz

LED Leistung: Ca. 13 W

Lichtstrom: Ca. 1.200 lm

Farbwiedergabeindex: CRI > 80

Lichtfarbe: Ca. 3.000 K

Schutzart: IP 65

Schutzklasse: I

Technische und optische Änderungen ohne

Ankündigung vorbehalten.

BA_10840_10833.indd 6 23.08.2017 11:36:19

LED wall light CAROLINE

By purchasing this device you have opted

for a high-quality GEV product. Please read

through these operating instructions carefully

in order to ensure that the device functions

correctly. Keep these instructions in a safe

place so that you can refer to them later if

necessary.

Operation/Intended Use

The LED wall light is switched on and o via a

switch. The light can be assembled quickly and

is then immediately ready to use.

Note: The bulbs in this light are not replaceable.

If the light needs to be replaced, for example

because it has reached operational life span, the

entire light must be replaced.

Safety instructions

This device must be installed by a

technician in accordance with the

applicable regulations. Work may only

be carried out when the circuit is de-energised.

Always switch the circuit breaker o.

Please check that the connection cable is

disconnected!

Under no circumstances does the warranty cover

damage resulting from failure to observe these

instructions. Nor do we accept liability for any

indirect damage.

Similarly, we can accept no liability for any material

damage or bodily injury caused by mishandling or

failure to observe the safety instructions. In these

cases, no warranty claim may be made.

In addition, for safety and compliance reasons,

you are not authorised to dismantle or alter the

device in any way.

Preparation

Before carrying out assembly and installation,

select a suitable mounting location. Switch the

electricity supply o (Fig. A).

Note: Mains power is supplied via a cable

containing three wires:

L = phase (black, brown or grey)

N = neutral (blue)

PE = earth (green/yellow)

The connection should be made to the L and N

wires.

If in doubt, check the cable using a voltage tester.

Installation

• Remove the light housing from the wall holder

using the appropriate tool (Fig. B).

BA_10840_10833.indd 7 23.08.2017 11:36:19

DEGBFRITPL

• Mark the drill holes (Fig. C).

• Drill the holes and insert the wall plugs.

• Feed the connecting wires through the rubber

seal and screw the wall holder to the wall (Fig. D).

• Connect the wires to the connector in the light

housing. Pay attention to the mains supply

when doing so (Fig. E)!

• Place the light housing on the wall holder and

tighten the screws in the housing (Fig. F).

• Switch the circuit protection back on (Fig. G).

Recycling-Note

This device must not be disposed of with

unsorted household waste. Used devices

must be disposed of correctly. Contact your

local town council for more information.

Technical data

Mains connection: 230 V (AC) / 50 Hz

LED power approx.: 13 W

Approx. luminous ﬂux: 1.200 lm

Colour Rendering Index: CRI > 80

Light colour approx.: 3.000 K

Protection type: IP 65

Protection class: I

Technical and design features may be

subject to change.

BA_10840_10833.indd 8 23.08.2017 11:36:19

Luminaire mural à LED CAROLINE

En achetant cet article, vous avez choisi un

produit GEV de haute qualité. Pour l‘utiliser

dans les meilleures conditions, veuillez lire

attentivement ce mode d‘emploi. Conservez

soigneusement ce document en vue d‘une

consultation future.

Fonctionnement/utilisation conforme

Un interrupteur marche-arrêt est placé sous le

luminaire mural à LED. Après un montage rapide,

le luminaire est prêt à l‘emploi.

Remarque : Les sources lumineuses de ce

luminaire ne sont pas remplaçables. En cas de

nécessité de remplacer la source lumineuse,

arrivée par exemple en ﬁn de vie, le luminaire

dans son ensemble doit être remplacé.

Consignes de sécurité

L‘installation de ce produit doit

impérativement être eectuée par

un spécialiste et conformément aux

prescriptions en vigueur.

L‘alimentation électrique doit obligatoirement être

coupée (fusible secteur déconnecté) pendant

toute la durée de l‘installation.

Le câble d‘alimentation ne doit être soumis à

aucune tension.

La garantie ne couvre en aucun cas les dommages

dus à un non-respect de la présente notice. Nous

déclinons par ailleurs toute responsabilité quant

aux éventuels dommages indirects.

De même, nous ne pourrons être tenus pour

responsables des éventuels dommages

matériels ou blessures corporelles résultant de

manipulations inappropriées ou du non-respect

des consignes de sécurité. Dans de tels cas de

ﬁgure, tout recours en garantie sera exclu.

En outre, pour des raisons de sécurité et de

conformité, le démontage et la modiﬁcation du

produit sont interdits.

Préparation

Avant de procéder au montage et à l‘installation,

choisissez un emplacement approprié. Coupez

l‘alimentation (ﬁg. A).

Remarque : Le raccordement au réseau se fait à

l‘aide d‘un câble à trois brins :

L = Phase (noir, brun ou gris)

N = Neutre (bleu)

PE = Terre (vert/jaune)

Les ﬁls L et N servent au raccordement.

En cas de doute, veuillez tester les câbles à l‘aide

d‘un testeur de tension.

BA_10840_10833.indd 9 23.08.2017 11:36:19

DEGBFRITPL

Montage

• Retirez le boîtier du luminaire du support mural

avec l‘outil prévu à cet eet (ﬁg. B).

• Marquez les trous de perçage (ﬁg. C).

• Percez les trous et insérez-y les chevilles.

• Faites passer le câble d‘alimentation à travers

le passe-câble en caoutchouc et vissez le

support au mur (ﬁg. D).

• Branchez le câble d‘alimentation au connecteur

situé sur le boîtier du luminaire. Tout au long de

l‘opération, vériﬁez le branchement du

câble de raccordement (ﬁg. E)!

• Placez le boîtier du luminaire contre le support

mural et serrez les vis de blocage du boîtier

(ﬁg. F).

• Remettez en place le fusible secteur (ﬁg. G).

Remarques concernant le recyclage

Cet appareil ne doit en aucun cas être

jeté avec les ordures ménagères. Les

propriétaires d‘équipements électriques ou

électroniques usagés ont en eet l‘obligation

légale de les déposer dans un centre de collecte

sélective. Informez-vous auprès de votre

municipalité sur les possibilités de recyclage.

Caractéristiques techniques

Alimentation: 230 V (AC) / 50 Hz

Puissance LED env.: 13 W

Flux lumineux env.: 1.200 lm

Color Rendering Index: CRI > 80

Couleur de lumière env.: 3.000 K

Indice de protection: IP 65

Classe de protection: I

Des modiﬁcations techniques et esthétiques

peuvent être apportées sans notiﬁcation

préalable.

BA_10840_10833.indd 10 23.08.2017 11:36:19

Lampada LED a parete CAROLINE

Acquistando il presente articolo, avete scelto

un prodotto GEV di pregiata qualità. Leggere

attentamente le istruzioni d‘uso per garantire

un funzionamento impeccabile. Conservare

con cura le istruzioni per un‘eventuale

consultazione successiva.

Lampada da lavoro/Impiego conforme

alle norme

La lampada LED a parete può essere accesa o

spenta tramite interruttore. La lampada può essere

montata rapidamente ed è subito pronta all‘uso.

Nota: le lampadine di questa lampada non sono

sostituibili. Se occorre sostituire questa sorgente

luminosa, ad esempio perché giunta alla ﬁne del

ciclo di vita, sostituire l‘intera lampada.

Avvertenze per la sicurezza

Il montaggio deve essere eseguito

esclusivamente da una persona esperta,

in conformità con le disposizioni di

installazione locali.È consentito lavorare soltanto

a tensione disattivata, pertanto disinserire

tassativamente il fusibile del circuito di corrente.

Veriﬁcare che il cavo elettrico sia privo di

tensione!

In caso di danni provocati dalla mancata

osservanza delle presenti istruzioni d‘uso, il

diritto alla garanzia decade! Non ci assumiamo

alcuna responsabilità per danni consequenziali!

Escludiamo ogni nostra responsabilità in caso di

danni a cose o persone eventualmente causati

da una manipolazione non conforme del prodotto

o dalla mancata osservanza delle avvertenze

per la sicurezza. In questi casi decade qualsiasi

diritto alla garanzia. Per motivi di sicurezza e

omologazione, è vietata la trasformazione e/o la

modiﬁca arbitraria del dispositivo.

Preparazione

Prima di iniziare il montaggio e l‘installazione,

individuare un luogo di montaggio idoneo.

Scollegare l‘alimentazione elettrica (ﬁg. A).

Nota: il cavo di alimentazione è costituito da 3 ﬁli:

L = fase (nero, marrone o grigio)

N = conduttore di neutro (blu)

PE = conduttore di protezione (verde/giallo)

Il collegamento avviene tramite i cavi L e N.

In caso di dubbi, controllare i cavi con un

rilevatore di tensione.

Montaggio

• Smontare l‘alloggiamento della luce dal

BA_10840_10833.indd 11 23.08.2017 11:36:19

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels GEV Éclairage extérieur

GEV

GEV LBO 021679 Manuel utilisateur

GEV

GEV ANTONIA 2456 Manuel utilisateur

GEV

GEV LBE 21648 Manuel utilisateur

GEV

GEV 021716 Manuel utilisateur

GEV

GEV PHILINE 2463 Manuel utilisateur

GEV

GEV FREYA 11052 Manuel utilisateur

GEV

GEV FRIEDA 2432 Manuel utilisateur

GEV

GEV ANNA 2418 Manuel utilisateur

GEV

GEV LUNA Manuel utilisateur

Manuels Éclairage extérieur populaires d'autres marques

Sealey

Sealey LED37 Manuel utilisateur

nordlux

nordlux VEJERS Guide de l'utilisateur

SImx

SImx ELITE LED LHTC637 Manuel utilisateur

NEBO

NEBO NEB-LSP-0020 Manuel utilisateur

WE-EF

WE-EF PFL540 LED Manuel utilisateur

Lindby

Lindby 9949029 Manuel utilisateur

HEPER

HEPER DOGO Side LW6048.585-US Instructions d'installation et d'utilisation

HEPER

HEPER LW8034.003-US Instructions d'installation et d'utilisation

Maretti

Maretti VIBE S 14.6080.04.A Manuel utilisateur

BEGA

BEGA 84 253 Manuel

HEPER

HEPER MINIMO Instructions d'installation et d'utilisation

LIGMAN

LIGMAN BAMBOO 3 Manuel utilisateur

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Manuel utilisateur

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Manuel utilisateur

urban ambiance

urban ambiance UQL1273 Manuel utilisateur

TotalPond

TotalPond 52238 Manuel utilisateur

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Manuel utilisateur

LIGMAN

LIGMAN DE-20023 Manuel utilisateur
